Кратко о HX-2S-JH20

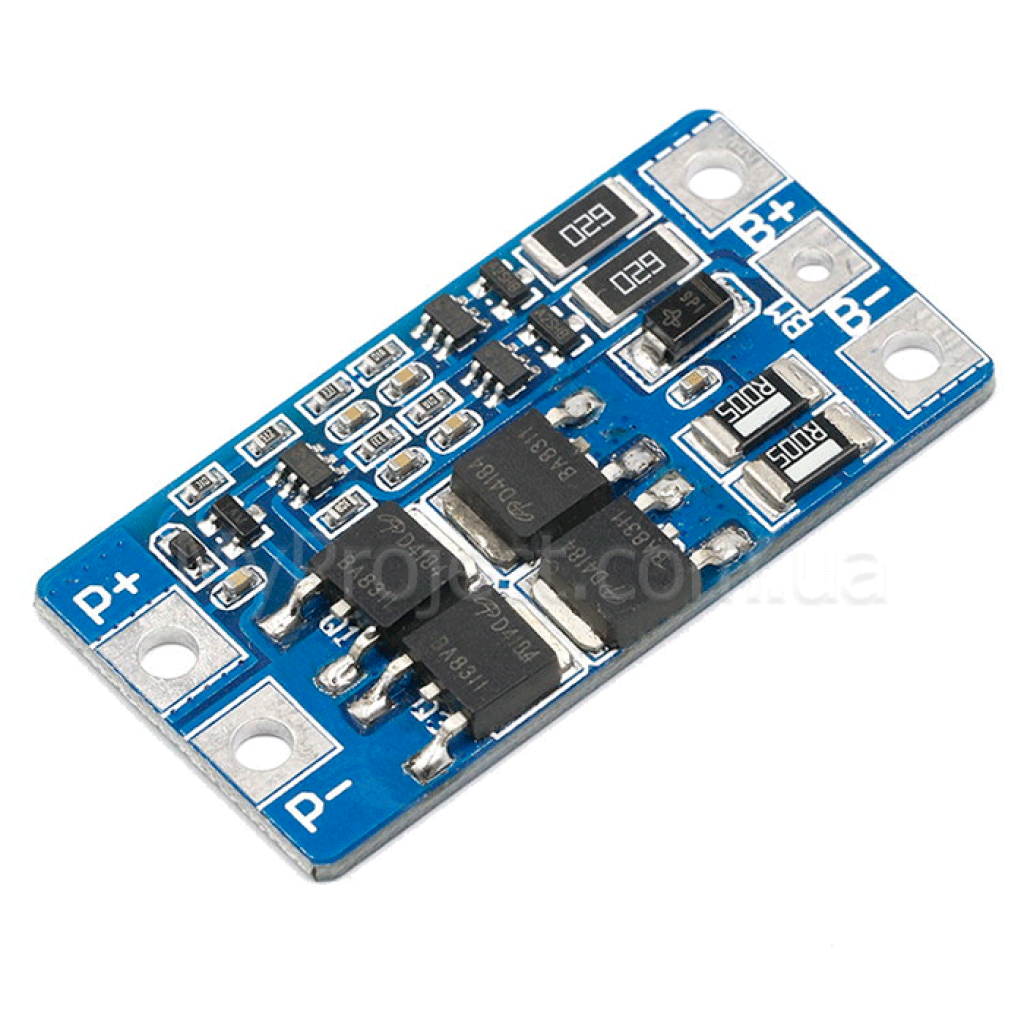

HX-2S-JH20 — плата BMS с балансировкой для аккумуляторной сборки 2S из двух последовательно соединённых Li-ion элементов. Она контролирует зарядку и разрядку, отключает сборку при опасных режимах и помогает выравнивать напряжение между элементами.
Ключевые характеристики
- Модель
- HX-2S-JH20
- Тип аккумуляторов
- Li-ion, конфигурация 2S
- Напряжение сборки
- 7,4 В номинальное; 8,4 В полного заряда
- Максимальный ток
- 10 А
- Напряжение отсечки заряда
- 4,25 В ± 0,05 В на элемент
- Напряжение отсечки разряда
- 2,5 В ± 0,05 В на элемент
- Функции
- защита от перезаряда, чрезмерного разряда, превышения тока и короткого замыкания; балансировка
- Размеры платы
- 48 × 23 × 3 мм
Подробное описание и особенности
Как работает BMS
Плата подключается к минусу, средней точке и плюсу двухэлементной сборки. Во время зарядки и работы нагрузки BMS контролирует состояние обоих элементов и размыкает силовую цепь, если напряжение или ток выходят за допустимые пределы. Это снижает риск повреждения аккумуляторов, но не отменяет требований к правильному монтажу и совместимому зарядному оборудованию.
Балансировка элементов
Балансировка уменьшает разницу напряжений между последовательно соединёнными элементами в конце зарядки. Она не восстанавливает неисправные аккумуляторы и не компенсирует значительную разницу в их ёмкости или внутреннем сопротивлении, поэтому для сборки необходимо использовать совместимые элементы одного типа с близкими параметрами и начальным уровнем заряда.
Отдельный зарядный модуль
Для Li-ion сборки 2S требуется зарядный контроллер с режимом CC/CV и конечным напряжением 8,4 В. В зависимости от источника питания можно выбрать зарядный модуль TP5100 для 1S/2S или модуль зарядки Li-ion 2S до 8,4 В со входом USB Type-C. Перед выбором необходимо согласовать входное напряжение, зарядный ток и способ подключения с параметрами аккумуляторов.
Токовая нагрузка
Заявленные 10 А являются верхним пределом платы, а не гарантией продолжительной работы с таким током в любом корпусе. Допустимая нагрузка зависит от температуры, вентиляции, сечения проводников, качества пайки и пусковых импульсов потребителя. Для продолжительной работы следует предусмотреть запас по току и проконтролировать нагрев под реальной нагрузкой.
Подойдёт / не подойдёт
Подойдёт
- для сборки или ремонта Li-ion батарей 2S с номинальным напряжением 7,4 В;
- для двух последовательно соединённых элементов 18650 или других совместимых Li-ion элементов;
- для портативной электроники, освещения, робототехники и DIY-устройств, если рабочий и пусковой ток соответствуют возможностям платы;
- когда требуются защита сборки и балансировка двух элементов.
Не подойдёт
- для LiFePO4, LiHV и других типов аккумуляторов с отличающимися порогами напряжения;
- для сборок 1S, 3S или с другим количеством последовательных секций;
- как самостоятельное зарядное устройство от USB или блока питания;
- для нагрузок с рабочим или пусковым током свыше 10 А либо без достаточного запаса по току.
Примеры применения
Аккумуляторный блок 2S на элементах 18650
Плата защищает две последовательные секции и балансирует их во время зарядки. Элементы необходимо предварительно подобрать по типу, состоянию и уровню заряда.
Портативное освещение
HX-2S-JH20 можно использовать в фонаре или светильнике, рассчитанном на питание от Li-ion 2S, если драйвер и пусковой ток не превышают возможности сборки и BMS.
Робототехника и автономные DIY-проекты
Плата подходит для питания контроллеров, приводов и другой электроники от батареи 7,4 В при условии проверки диапазона входного напряжения потребителя от разряженного состояния до 8,4 В.
Подключение
Подготовьте два совместимых элемента
Проверьте напряжение каждого элемента и не объединяйте в одну сборку аккумуляторы разного типа, с заметно различающимися ёмкостью, внутренним сопротивлением или степенью износа.
Сверьте маркировку контактов

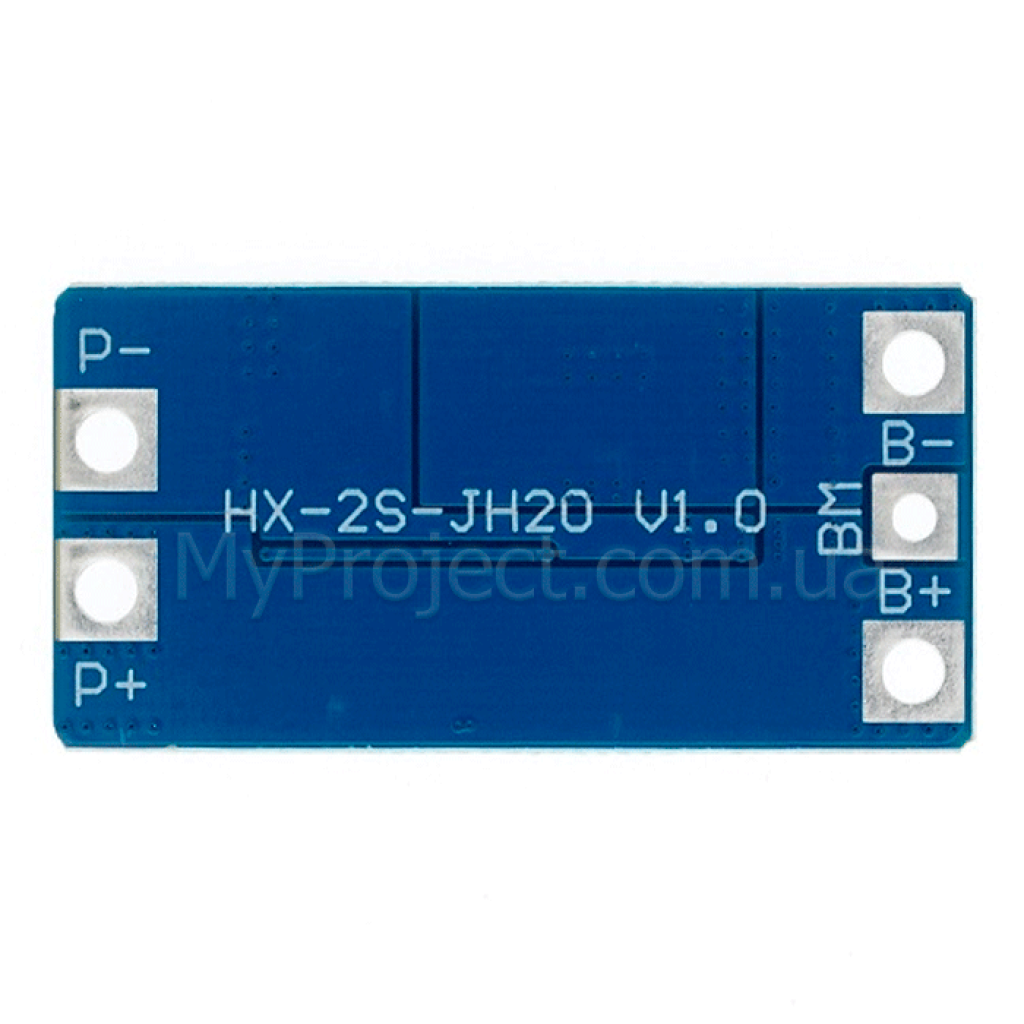

Перед пайкой определите на полученной плате контакты минуса сборки, средней точки между элементами, плюса сборки и выхода для нагрузки и зарядки. Ориентируйтесь на шелкографию конкретной платы.
Подключите сборку, соблюдая полярность
Соблюдайте указанную для платы последовательность подключения, не допускайте короткого замыкания и не подавайте питание, пока монтаж не будет проверен.
Проверьте систему перед подключением нагрузки
Измерьте напряжение каждого элемента, общее напряжение сборки и выходную полярность. Первый запуск выполняйте с контролируемым током и наблюдением за нагревом платы и проводников.
Ограничения и безопасность
Только для Li-ion 2S
Не используйте HX-2S-JH20 с аккумуляторами другого химического типа или с другим количеством последовательных секций. Несоответствующие пороги зарядки и защиты могут повредить элементы и создать опасный режим.
Полярность и средняя точка
Ошибка при подключении плюса, минуса или средней точки может повредить BMS либо аккумуляторы. Не полагайтесь только на расположение контактов: проверяйте обозначения на фактической плате.
BMS не заряжает аккумуляторы самостоятельно
Подключайте сборку только к совместимому Li-ion зарядному устройству CC/CV на 8,4 В. Обычный блок питания без контроля тока и напряжения не является полноценной заменой зарядного контроллера.
Монтаж и охлаждение
Используйте проводники достаточного сечения, надёжно изолируйте плату от металлического корпуса, влаги и случайного контакта и не допускайте продолжительного перегрева аккумуляторов во время пайки.
FAQ
Можно ли заряжать сборку без отдельного зарядного модуля?
Нет. HX-2S-JH20 выполняет функции защиты и балансировки, а для корректной зарядки Li-ion 2S требуется зарядный контроллер CC/CV с выходом 8,4 В.
Подходит ли плата для двух аккумуляторов 18650?
Да, если элементы соединены последовательно как 2S, имеют совместимые параметры, а рабочий и пусковой ток нагрузки не превышают возможности платы и самих аккумуляторов.
Можно ли использовать HX-2S-JH20 для LiFePO4?
Нет. Эта модификация рассчитана на Li-ion 2S с напряжением полного заряда 8,4 В; для LiFePO4 требуется BMS с соответствующими порогами для этого химического типа.
Можно ли постоянно нагружать плату током 10 А?
10 А — максимальный заявленный ток. Для продолжительной работы требуется запас, а фактическую нагрузку следует оценивать с учётом нагрева, вентиляции, проводников, пайки и пусковых импульсов.
