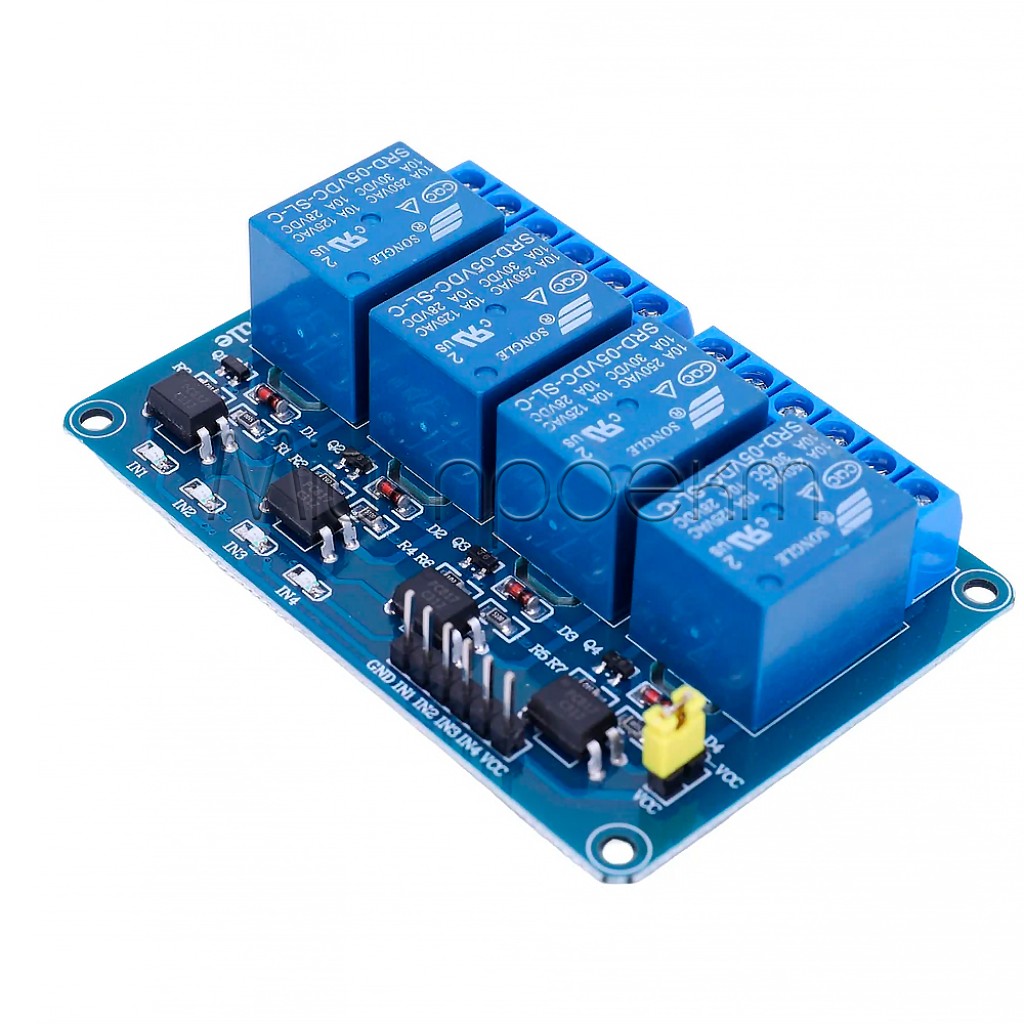

Кратко о 4-канальном модуле реле

4-канальный модуль реле предназначен для независимого дискретного управления четырьмя внешними нагрузками от контроллера или другого совместимого источника сигналов. Каждый канал имеет опторазвязку и активируется низким логическим уровнем.

Модуль существует в отдельных исполнениях с питанием 5 В DC или 12 В DC. Это не универсальный диапазон 5–12 В: перед подключением необходимо сверить напряжение с маркировкой конкретной версии.

Ключевые характеристики

Количество каналов: 4 независимых релейных канала
Питание модуля: 5 В DC или 12 В DC — в зависимости от версии
Активный уровень управления: низкий, low level
Развязка управляющих каналов: оптопары
Предельный параметр контактов: до 10 А при 250 В; фактический рабочий режим зависит от нагрузки и монтажа

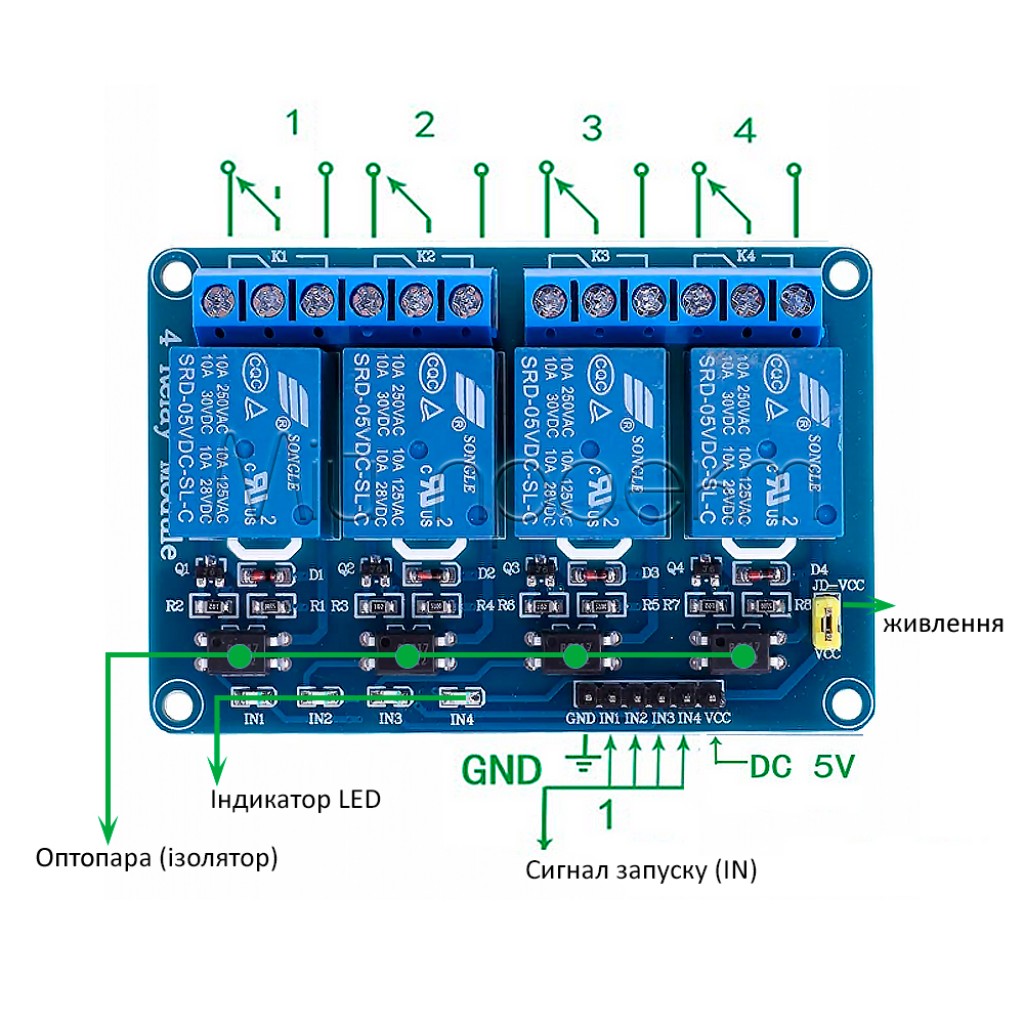

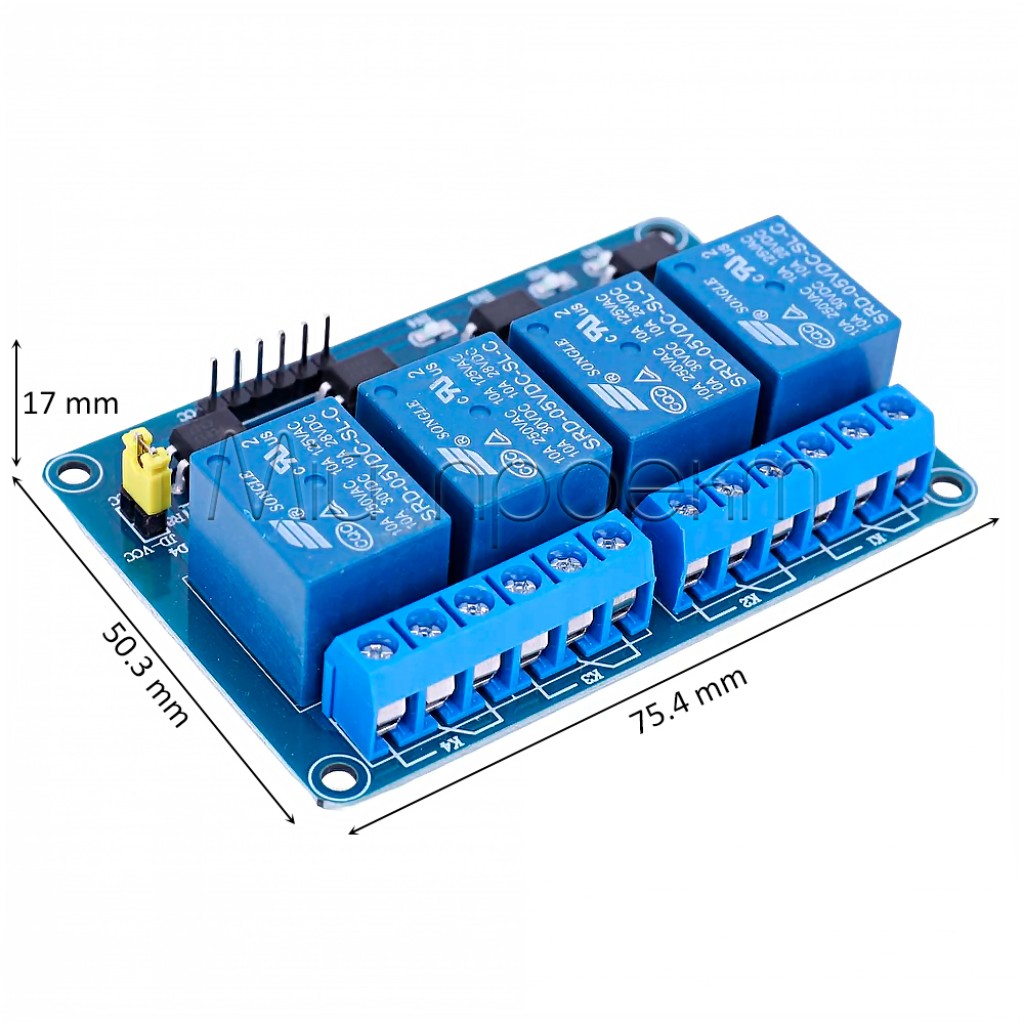

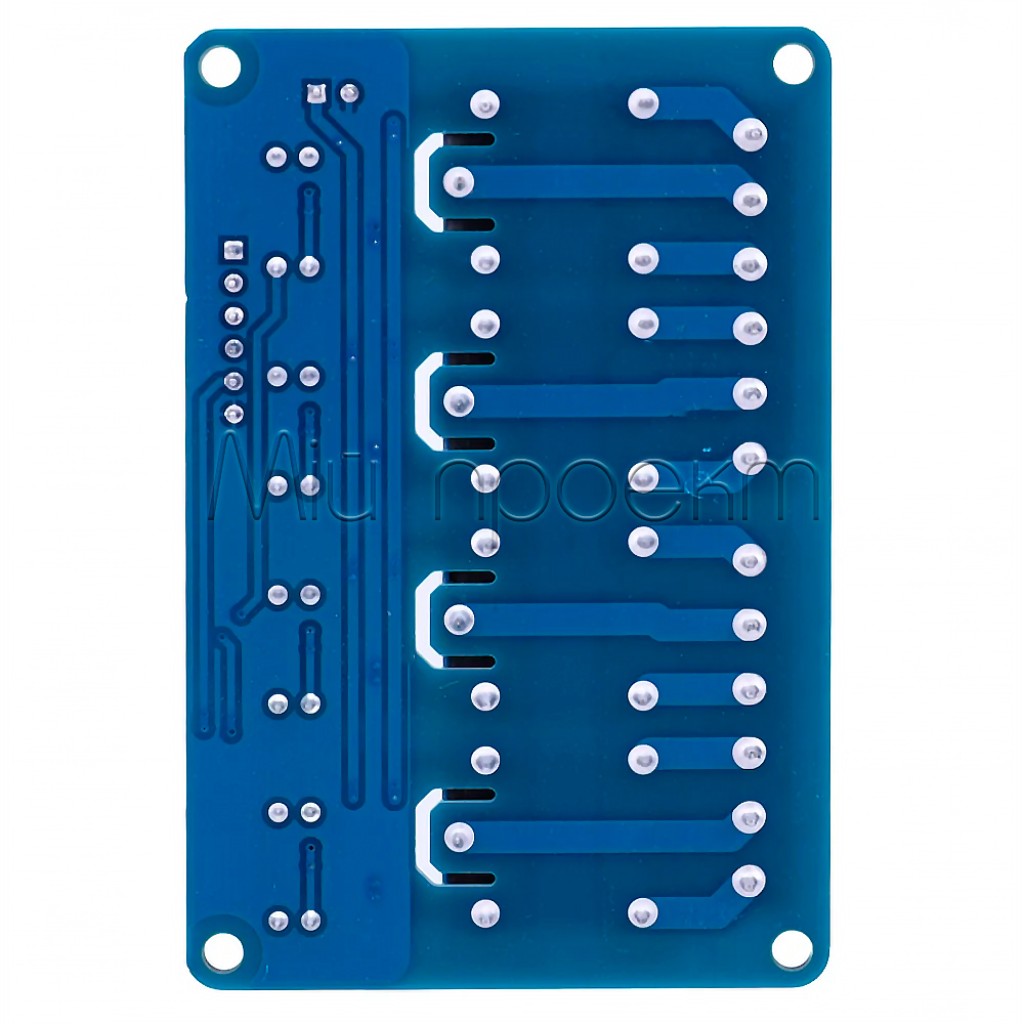

Размеры модуля: 75,4 × 50,3 × 17 мм

Подробное описание и особенности

Четыре отдельных канала

Каждое реле переключается собственным входом, поэтому модуль может отдельно управлять четырьмя цепями: группами освещения, вентиляторами, насосами, клапанами, соленоидами или другими нагрузками. Механические реле работают в режиме «включено / выключено» и не предназначены для быстрого ШИМ-регулирования.

Управление низким уровнем

Обозначение low level означает, что канал активируется низким состоянием на соответствующем управляющем входе. Во время запуска или перезагрузки контроллера выходы могут кратковременно изменять состояние, поэтому сначала проверьте логику без силовой нагрузки и задайте безопасное начальное состояние в программе.

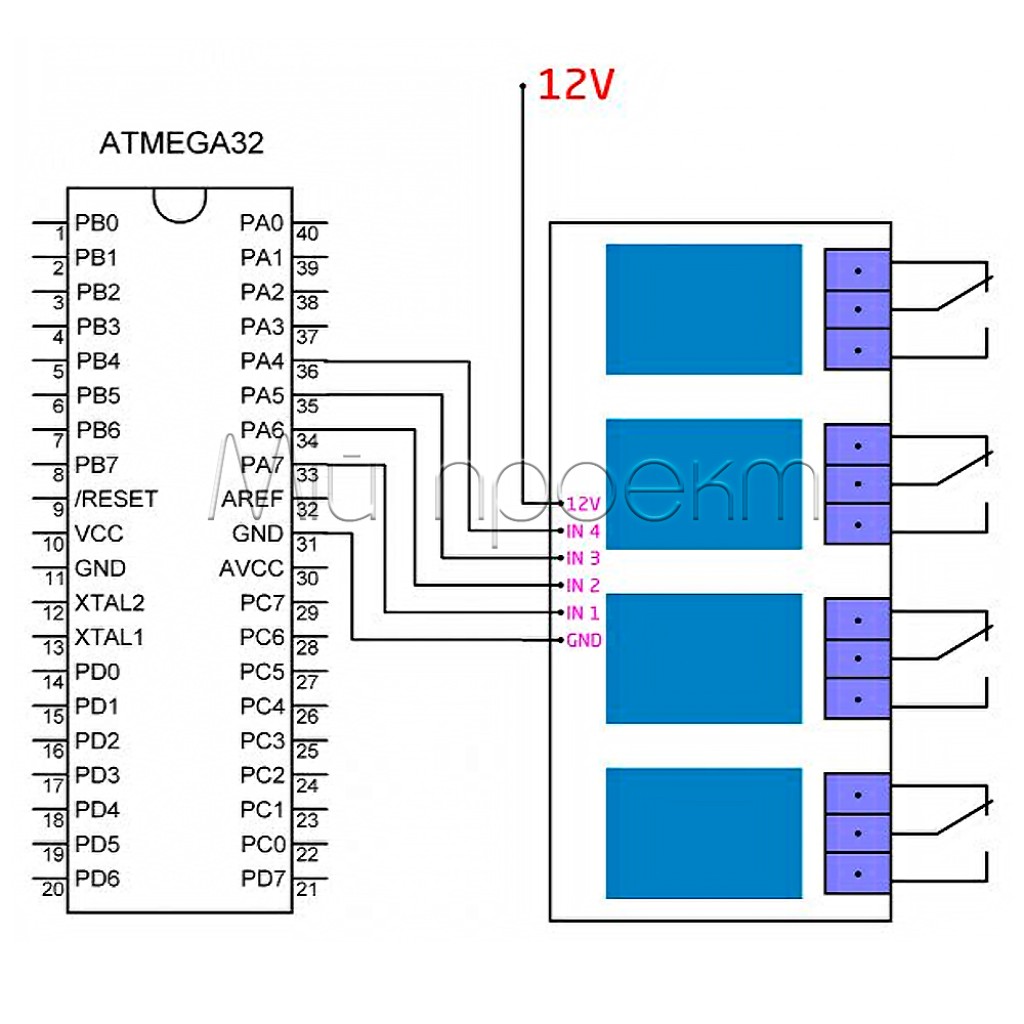

Отдельные версии питания

Исполнение на 5 В необходимо питать стабилизированными 5 В DC, а исполнение на 12 В — стабилизированными 12 В DC. Напряжение питания катушек реле не определяет напряжение коммутируемой цепи и не должно подаваться на нагрузку или управляющие входы вместо предусмотренного подключения.

Опторазвязка и контактная нагрузка

Оптопары разделяют сигнальные участки внутри каналов, но сами по себе не делают открытую плату готовым безопасным устройством для сетевого напряжения. Степень электрического разделения всей системы зависит от схемы питания, общих проводников, монтажных зазоров, проводки и корпуса.

Значение 10 А при 250 В является предельным параметром контактов, а не универсальным рекомендуемым током. Двигатели, насосы, соленоиды, трансформаторы, лампы и импульсные блоки питания могут создавать пусковые токи или коммутационные перенапряжения, поэтому для них необходимы запас по току и соответствующая защита.^[1]

Подойдёт / не подойдёт

Подойдёт

для независимого включения и выключения четырёх нагрузок в системе автоматики;
для контроллеров с совместимыми уровнями сигнала и четырьмя доступными цифровыми выходами;
для освещения, вентиляции, насосов, клапанов и соленоидов в пределах безопасного режима контактов;
для учебных стендов и прототипов, где требуется релейное управление низким активным уровнем.

Не подойдёт

для схем, в которых требуется гарантированная активация высоким логическим уровнем;
для прямого управления от логики 3,3 В без проверки порогов и тока входов конкретной платы;
для бесшумного или быстрого переключения, диммирования либо регулирования оборотов методом ШИМ;
для нагрузок с неизвестным пусковым током или без надлежащей защиты проводки;
в качестве единственного устройства аварийного отключения в системах, от которых зависит безопасность людей или оборудования.

Примеры применения

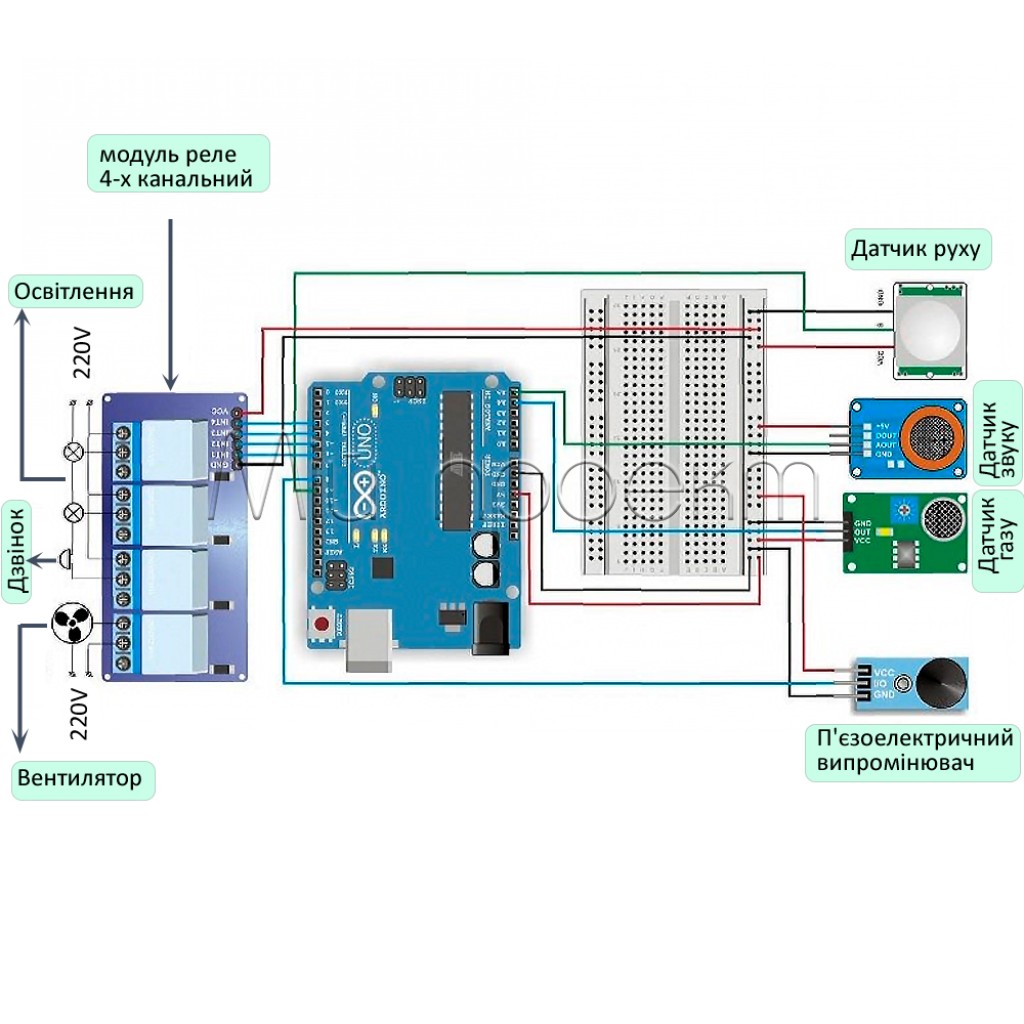

Четыре зоны освещения

Контроллер может отдельно включать четыре линии освещения по таймеру, датчикам или сценариям автоматики. Для ламп и блоков питания необходимо учитывать пусковой ток.

Насосы, клапаны и вентиляция

Каналы можно назначить для отдельных исполнительных устройств, если их рабочие и пусковые параметры соответствуют возможностям реле, клемм, проводов и защитной аппаратуры.

Учебный стенд автоматики

Четыре независимых входа позволяют отрабатывать последовательности управления и блокировки. Первую проверку выполняйте без подключённой силовой нагрузки.

Подключение

Определите версию модуля
По маркировке платы и установленных реле определите, требуется ли питание 5 В DC или 12 В DC. Не подавайте напряжение, пока исполнение не будет точно установлено.

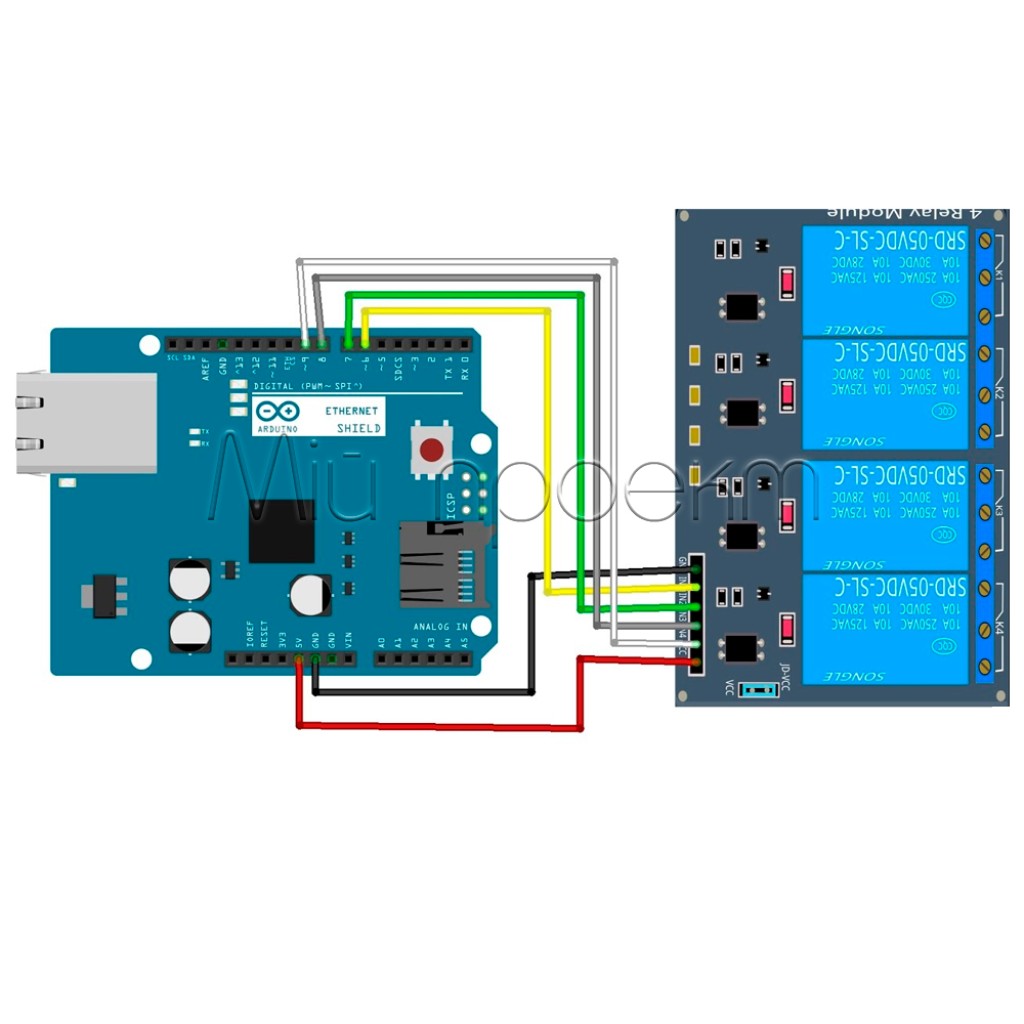

Подключите низковольтную часть
При отключённом питании присоедините источник и управляющие входы в соответствии с обозначениями на плате. GPIO контроллера должен подавать только сигнал управления, а питание реле должно поступать от соответствующего источника.
Задайте безопасное начальное состояние
Учитывайте низкий активный уровень в программе. До подключения нагрузок проверьте, не срабатывают ли каналы неожиданно во время включения, загрузки или перезапуска контроллера.
Проверьте каждый канал
Включите низковольтное питание и последовательно протестируйте четыре входа без силовой нагрузки. Проверьте срабатывание реле и переключение контактов мультиметром.
Подключите нагрузку
Полностью обесточьте систему, сверьте обозначения контактов на клеммах и подключите нагрузку через провода, предохранитель или автомат и другие защитные элементы, рассчитанные на конкретные напряжение и ток.

Ограничения и безопасность

Не путайте исполнения 5 В и 12 В

Подача 12 В на версию 5 В может повредить модуль, а питание 5 В не обеспечит нормальную работу версии 12 В. Используйте только напряжение, указанное на конкретной плате.

Сетевое напряжение опасно для жизни

Не выполняйте монтаж или обслуживание под напряжением. Для сетевой цепи открытая плата требует закрытого негорючего корпуса, защиты от случайного прикосновения, надлежащих изоляционных расстояний, фиксации проводов и отдельной защитной аппаратуры. При отсутствии соответствующей квалификации поручите подключение электрику.

10 А — не универсальный рабочий ток

Ресурс контактов и допустимая нагрузка зависят от характера потребителя, пускового тока, частоты переключений, температуры, клемм и проводки. Для индуктивных нагрузок требуется больший запас, чем для резистивных.^[1]

Оптопара не заменяет безопасный монтаж

Наличие оптопар не гарантирует безопасной изоляции готового устройства. Необходимы правильная схема питания, достаточные зазоры, изоляция, корпус и разделение низковольтной и силовой проводки.

Реле не заменяет защиту цепи

Устанавливайте предохранитель, автоматический выключатель и защиту от коммутационных перенапряжений в соответствии с нагрузкой. Не используйте модуль как защитный аппарат от короткого замыкания.

FAQ

Можно ли питать один и тот же модуль и от 5 В, и от 12 В?

Нет. 5 В и 12 В обозначают отдельные исполнения. Перед подключением используйте только напряжение, соответствующее маркировке полученной версии.

Что означает low level?

Low level означает активацию канала низким логическим уровнем. Если подавать на вход только высокий уровень, реле не должно срабатывать; логику программы необходимо настроить соответствующим образом.

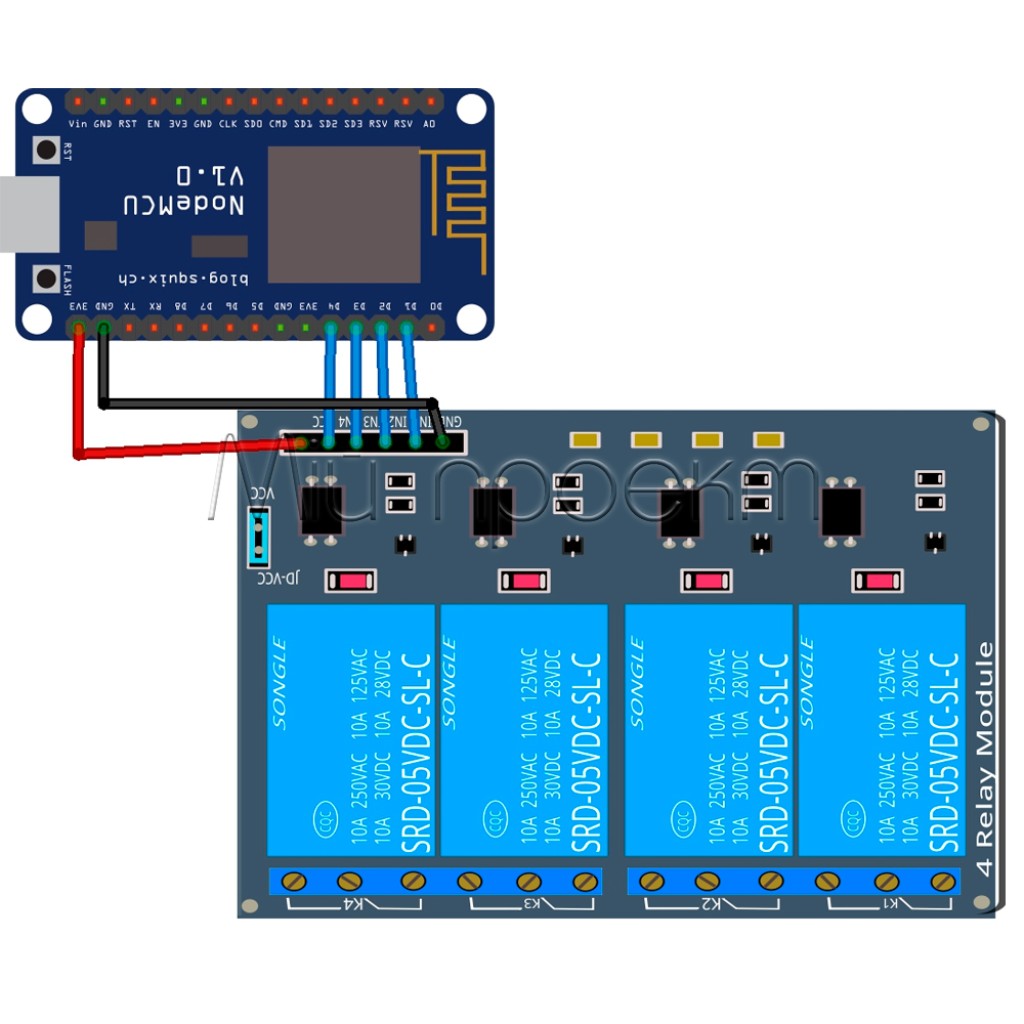

Можно ли управлять модулем от ESP32 или другой логики 3,3 В?

Прямая совместимость с 3,3 В не подтверждена. Сначала проверьте пороги и ток управляющего входа без силовой нагрузки; при необходимости используйте согласующий драйвер.

Обеспечивает ли опторазвязка полную изоляцию?

Не обязательно. Фактическая изоляция зависит от подключения питания и общих проводников, а безопасность всей сборки — также от зазоров, проводки, корпуса и защитной аппаратуры.

Можно ли коммутировать нагрузку 10 А?

Не следует считать 10 А рекомендуемым длительным током для любого потребителя. Проверьте тип нагрузки, пусковой ток, частоту переключений, возможности клемм и проводки и оставьте достаточный запас.

Альтернативы по способу управления и количеству каналов

Если требуется выбор активации высоким или низким уровнем, рассмотрите 4-канальный модуль реле с перемычкой HIGH/LOW.
Если достаточно одного канала и питания 5 В, подойдёт 1-канальный модуль реле 5 В с опторазвязкой.

Документы и источники

OMRON Industrial Automation, Safety Precautions of General Purpose Relays — влияние типа нагрузки, пускового тока и условий переключения на допустимый режим и ресурс контактов.

4-х канальный модуль реле 5В 12В 10А с опторазвязкой (low level)
