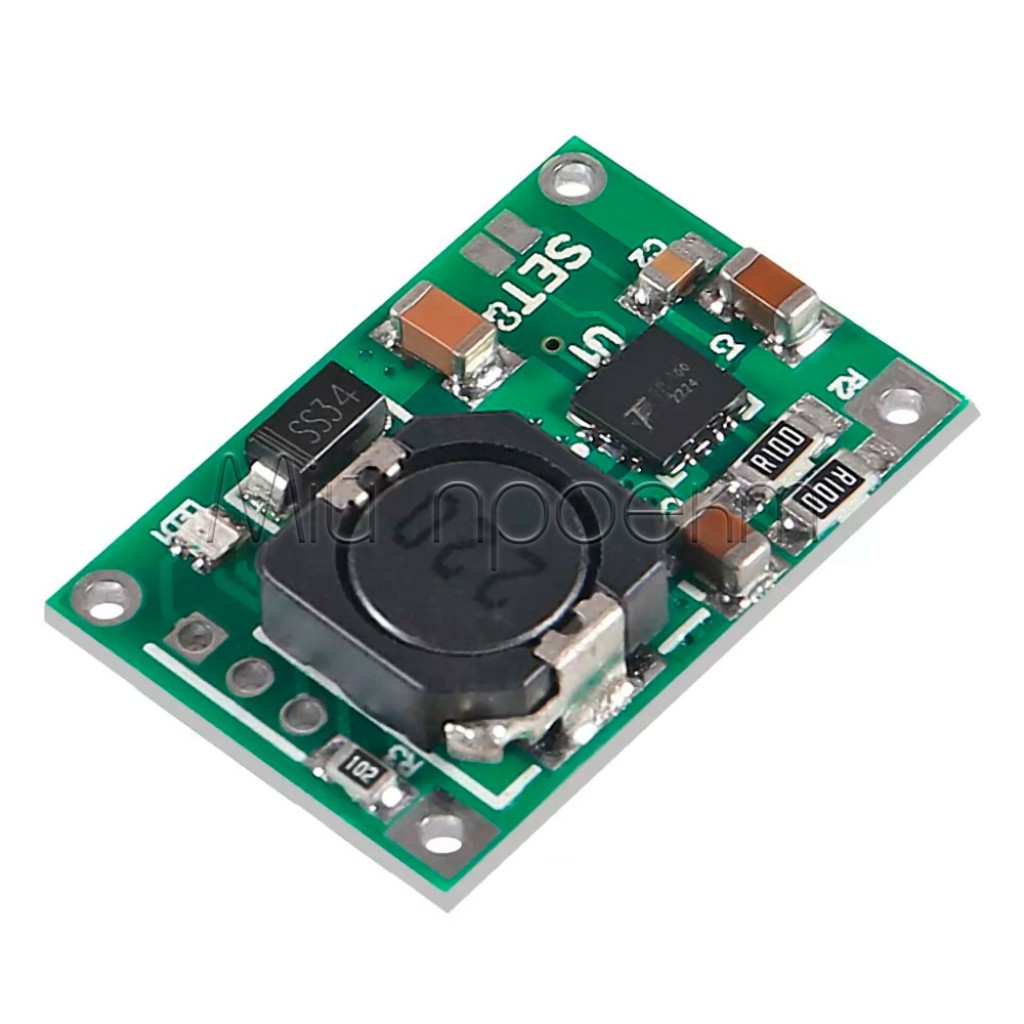

TP5100 контроллер заряда 1S(4.2V) / 2S(8.4V) Li-Ion аккумуляторов

Есть в наличии

Код товара: 1195

39.00 грн

Нашли дешевле?

-Входное напряжение-:5 - 18 В (рекомендуемая 5 - 12 В)

-Выходное напряжение-:4,2 В или 8,4 В (в зависимости от количества серийно соединенных аккумуляторов)

-Исходящий ток-:до 2 А

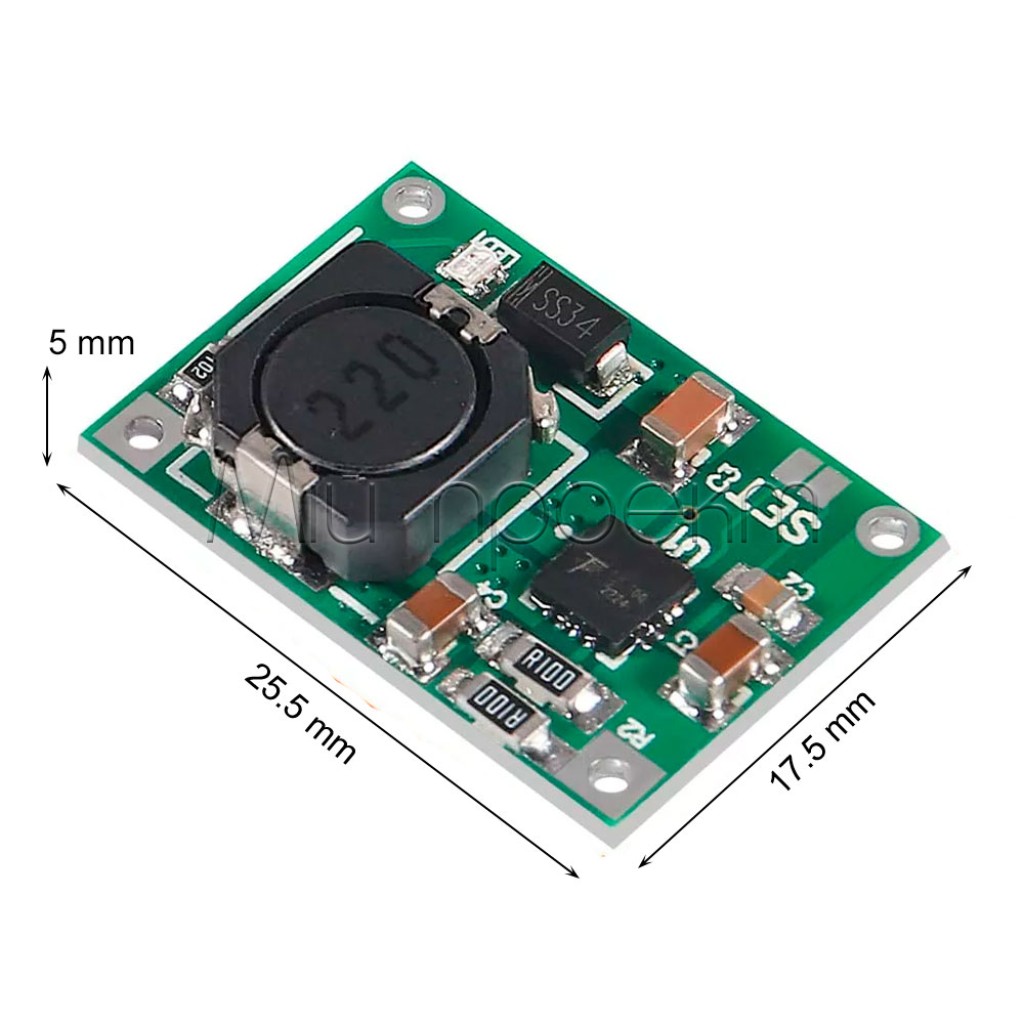

-Размеры-:25.5 х 17.5 х 5 мм

-Функции-:встроенный измеритель напряжения и тока с точностью до 1% (только для входящего тока до 2 А)

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

TP5100 контроллер заряда 1S(4.2V) / 2S(8.4V) Li-Ion аккумуляторов

Код товара: 1195

39.00 грн

Описание

🔌 Зарядный модуль TP5100

Универсальный импульсный контроллер заряда литий-ионных аккумуляторов 1S/2S с поддержкой до 2А тока

Общее описание

Зарядный модуль TP5100 – современный и высокоэффективный контроллер заряда литий-ионных аккумуляторов, который значительно расширяет возможности обычных зарядных устройств. В отличие от популярного TP4056, этот модуль использует импульсную технологию (buck-конвертер), обеспечивает повышенный ток заряда до 2А и имеет уникальную возможность работать как с одиночными аккумуляторами (1S, 3.7V), так и с последовательным соединением двух элементов (2S, 7.4V). Модуль оснащен светодиодной индикацией процесса заряда, широким диапазоном входного напряжения от 5V до 18V и встроенными системами защиты, что делает его идеальным решением для самодельных пауэрбанков, портативной электроники, робототехники и IoT-устройств.

✅ Технические преимущества:

• Импульсный режим работы – использование технологии понижающего преобразователя (buck) вместо линейного регулятора, что теоретически обеспечивает значительно более высокий КПД и уменьшает преобразование энергии в тепло по сравнению с популярными модулями TP4056

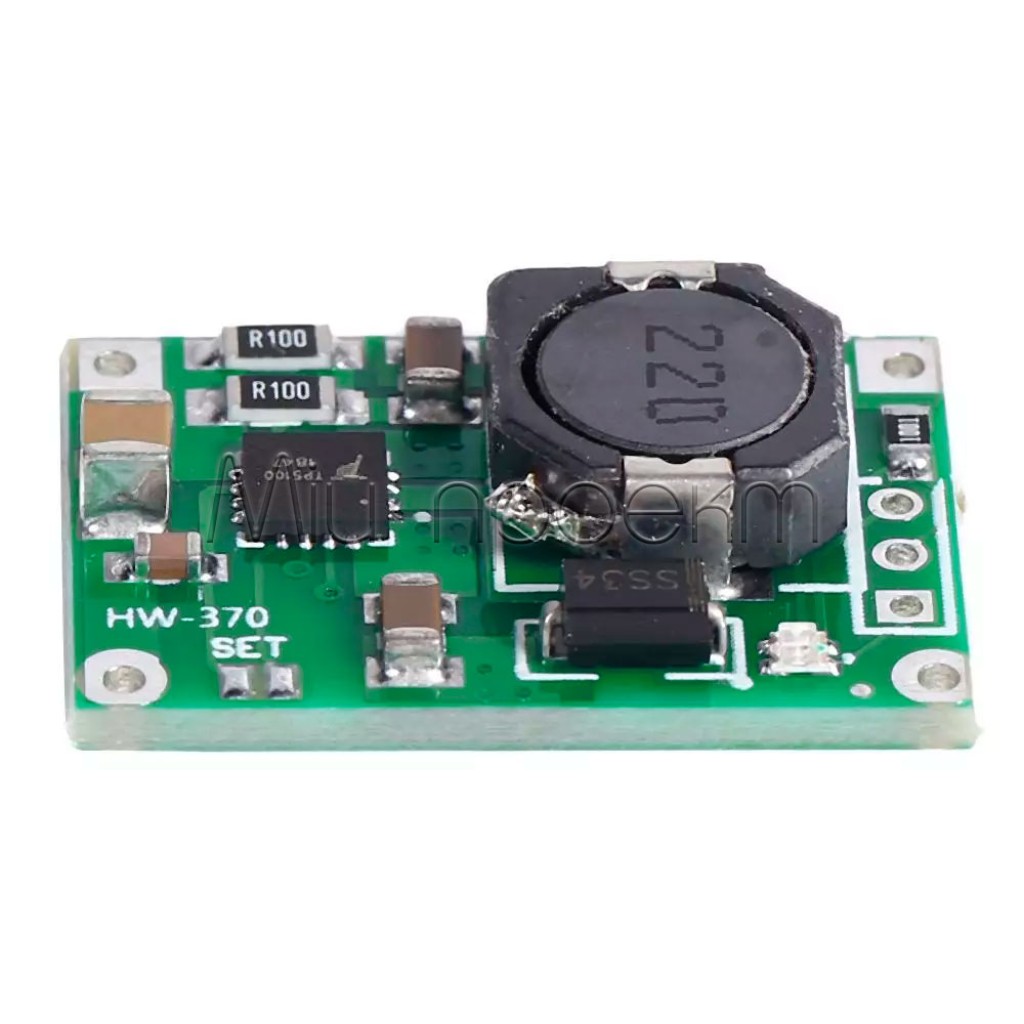

• Универсальность конфигурации 1S/2S – уникальная возможность заряжать как один аккумулятор (1S до 4.2V), так и два последовательно соединенных аккумулятора (2S до 8.4V) с помощью простого переключения джампера "SET" на плате
• Повышенный ток заряда до 2А – вдвое больший максимальный ток по сравнению с TP4056, что позволяет значительно сократить время заряда аккумуляторов большой емкости и подходит для современных Li-ion элементов, поддерживающих быструю зарядку
• Широкий диапазон входного напряжения – возможность работать от источников питания с напряжением от 5V до 18V (рекомендуется до 12V), что позволяет использовать различные адаптеры питания и интегрировать модуль в разные электронные системы
• Встроенные системы защиты – комплексная защита от перегрева, короткого замыкания на выходе и перезаряда, что гарантирует безопасную эксплуатацию и продлевает срок службы аккумуляторов

🔧 Идеальное решение для:

Самодельные пауэрбанки

Робототехнические проекты

DIY-электроника

Автономные IoT-устройства

Системы с батареями 1S/2S

Модернизация существующих устройств

Портативное освещение

Мобильные измерительные системы

💡 Широкие возможности применения:

Мощные пауэрбанки – благодаря повышенному току заряда до 2А, модуль TP5100 идеально подходит для создания пауэрбанков с высокоёмкими аккумуляторами, сокращая время зарядки вдвое по сравнению со стандартными решениями. Возможность работы с конфигурацией 2S позволяет создавать пауэрбанки с повышенным напряжением выхода, что эффективнее для некоторых типов нагрузок.
Мобильная робототехника – TP5100 обеспечивает оптимальную зарядку батарей в роботизированных устройствах, где важна скорость зарядки и возможность работы с различными конфигурациями аккумуляторов. Импульсный режим работы гарантирует более высокую энергоэффективность зарядного процесса, особенно важную для автономных устройств.
Системы автономного питания – для систем с солнечными панелями и другими альтернативными источниками энергии модуль предлагает широкий диапазон входного напряжения (до 18V), что позволяет эффективно использовать различные источники для зарядки аккумуляторов. Встроенные защиты предотвращают перезаряд и другие аварийные ситуации.
Модернизация портативных устройств – данный модуль можно встроить в существующие устройства для замены старых или менее эффективных систем зарядки. Его компактные размеры и гибкость настроек (включая регулирование тока зарядки) позволяют адаптировать его под разнообразные требования модернизации.
IoT и удалённые датчики – для Интернета вещей и систем мониторинга важна длительная автономная работа. TP5100 обеспечивает эффективную зарядку аккумуляторных систем таких устройств, продлевая срок службы между циклами обслуживания за счёт оптимального режима заряда.

📦 Детальные технические характеристики:

Базовая микросхема: TP5100
Принцип работы: Импульсный понижающий (buck) преобразователь
Метод зарядки: CC/CV (постоянный ток, затем постоянное напряжение)
Поддерживаемые конфигурации:
- 1S (один Li-ion аккумулятор, напряжение заряда до 4.2V)
- 2S (два последовательных Li-ion аккумулятора, напряжение заряда до 8.4V)
Максимальный ток заряда: 2А (стандартная конфигурация)
Настройка тока заряда: Программируется резисторами-шунтами (2А - 0.05 Ом, 1А - 0.1 Ом)
Диапазон входного напряжения:
- Для режима 1S: 5-18V (рекомендуется до 12V)
- Для режима 2S: 10-18V (рекомендуется до 12V)
Частота преобразования: 400 кГц
Сопротивление внутреннего MOSFET: RDS(on) = 170 мОм
Точность напряжения заряда: Около 4.10-4.15V (для 1S) и 8.30-8.40V (для 2S)
Индикация:
- Светодиод CHRG: Процесс зарядки
- Светодиод STDBY: Завершение зарядки
Встроенные защиты:
- Защита от перегрева (термозащита)
- Защита от короткого замыкания на выходе
- Защита от перезаряда

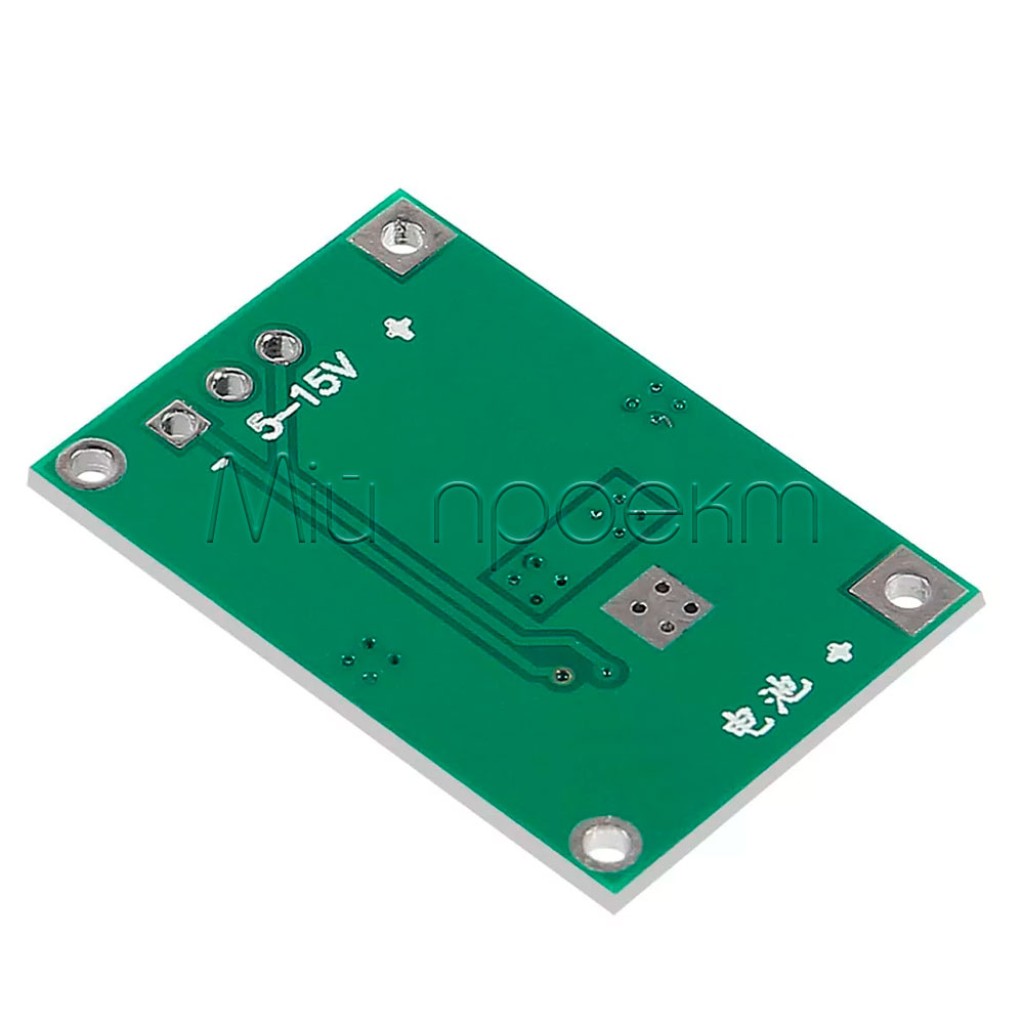

Основные компоненты платы:
- Микросхема TP5100
- Силовой дроссель
- Диод Шоттки
- Керамические конденсаторы
- Резисторы для установки тока
- Светодиоды индикации (SMD)

📊 Сравнение моделей:

Характеристика	TP5100	TP4056
Принцип работы	Импульсный (buck)	Линейный
Максимальный ток заряда	2А	1А
Поддержка конфигураций	1S и 2S	Только 1S
Диапазон входного напряжения	5-18V	4.5-5.5V
КПД	Высокий	Низкий
Тепловыделение при максимальном токе	Высокое (требуется радиатор)	Высокое
Компоненты, нагревающиеся	ИС, дроссель, диод	Преимущественно ИС

⚠️ Важные аспекты использования:

Дополнительное охлаждение – при использовании модуля на максимальном токе 2А обязательно обеспечьте дополнительное охлаждение путём установки радиатора на обратную сторону платы через термопрокладку или термоклей. Основные компоненты, требующие теплоотвода: микросхема TP5100, дроссель и диод Шоттки.
Балансировка для конфигурации 2S – модуль не обеспечивает балансировку при зарядке двух последовательно соединённых аккумуляторов (2S). Для безопасной эксплуатации сборки 2S обязательно используйте дополнительную плату BMS (Battery Management System) с функцией балансировки, чтобы предотвратить перезаряд отдельных элементов.
Выбор тока заряда – стандартная конфигурация резисторов (два параллельных по 0.1 Ом) обеспечивает ток 2А, но для увеличения срока службы аккумуляторов и уменьшения нагрева можно удалить один из резисторов, оставив 0.1 Ом для тока 1А. Всегда учитывайте рекомендуемый максимальный ток заряда ваших аккумуляторов.
Требования к входному напряжению – для режима 1S достаточно стандартных 5V, но для эффективной работы в режиме 2S необходимо обеспечить входное напряжение минимум 10-12V. Использование напряжения выше 15V не рекомендуется, хотя микросхема теоретически поддерживает до 18V.
Контроль температуры – микросхема имеет встроенную защиту от перегрева, которая автоматически снижает ток заряда при критическом нагреве. Однако регулярно контролируйте температуру компонентов, особенно при первых использованиях в вашей конкретной системе.

Модуль TP5100 – это мощное и гибкое решение для всех, кто стремится эффективно заряжать литий-ионные аккумуляторы с повышенным током до 2А и возможностью работы с конфигурациями 1S/2S. Закажите сейчас и поднимите свои электронные проекты на новый уровень!

ЗАКАЗАТЬ СЕЙЧАС

#ЗарядныйМодуль #TP5100 #LithiumCharger #2ACharging #DIYElectronics #PowerBankDIY

Характеристики

-Основные-

-Входное напряжение-

5 - 18 В (рекомендуемая 5 - 12 В)

-Выходное напряжение-

4,2 В или 8,4 В (в зависимости от количества серийно соединенных аккумуляторов)

-Исходящий ток-

до 2 А

-Дополнительные-

-Размеры-

25.5 х 17.5 х 5 мм

-Функции-

встроенный измеритель напряжения и тока с точностью до 1% (только для входящего тока до 2 А)

Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Александр

02 сентября (21:48)

А сколько можно подавать Ампер на вход схемы?

Ответ:

02 сентября (22:25)

Питання не коректне. Ви не можете "впихати" на вхід струм. Модуль буте стільки споживати - скільки йде на навантаження + споживання самого модуля

Александр

01 сентября (21:14)

Нет на вход платы=10.5v(подаю)
Т.е на вход платы надо подать 12v. ?

Ответ:

01 сентября (21:34)

2 акамулятора заряджено до 8,4вольт. Це заряджені повністю. Для більш детальної консульлтації звертайтесь у меседжери

Александр

01 сентября (19:30)

Подсоединён блок питания на 10,5 вольта.Но светодиод моргает очень часто(сильно прям мерцает:красный)-так сказать в синем-красный):Красный с сильно быстрой частотой мерцает-почему?
Подключено два последовательно li-ion(Перемычка запаяна),что может быть не так?
На аккамуляторах-8,43 8,44 вольта идёт(и на месте)

Ответ:

01 сентября (19:59)

потрібно більше контексту. 8,4 вольта на акумулляторах - вони заряджені

Александр

25 августа (11:03)

А для чего перемычка?:которая показана на рисунке?

Ответ:

25 августа (11:13)

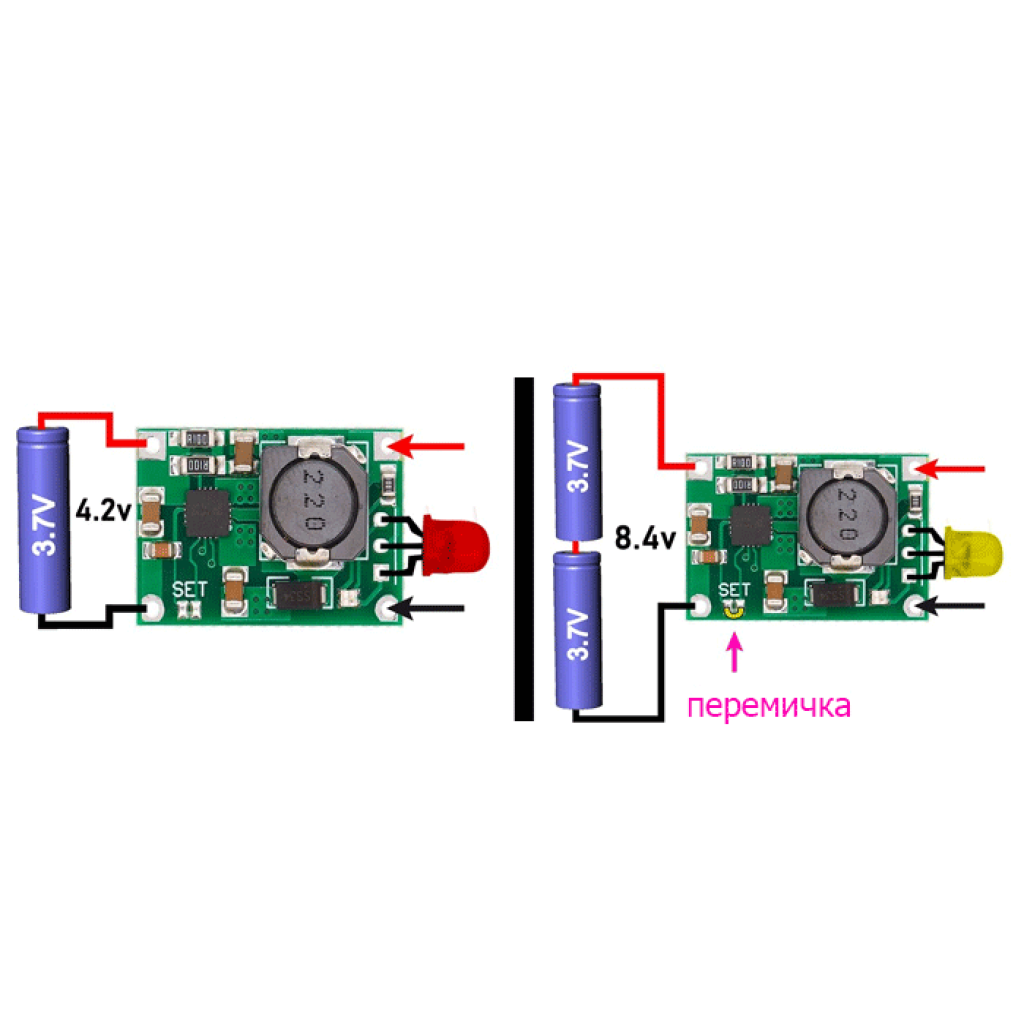

Перемичка SET відповідає за вибір режиму заряду: якщо вона не замкнута (відкрита), модуль заряджає одну літій-іонну комірку (1S) до 4.2V; якщо замкнута (запаяна), то заряджає дві комірки послідовно (2S) до 8.4V
