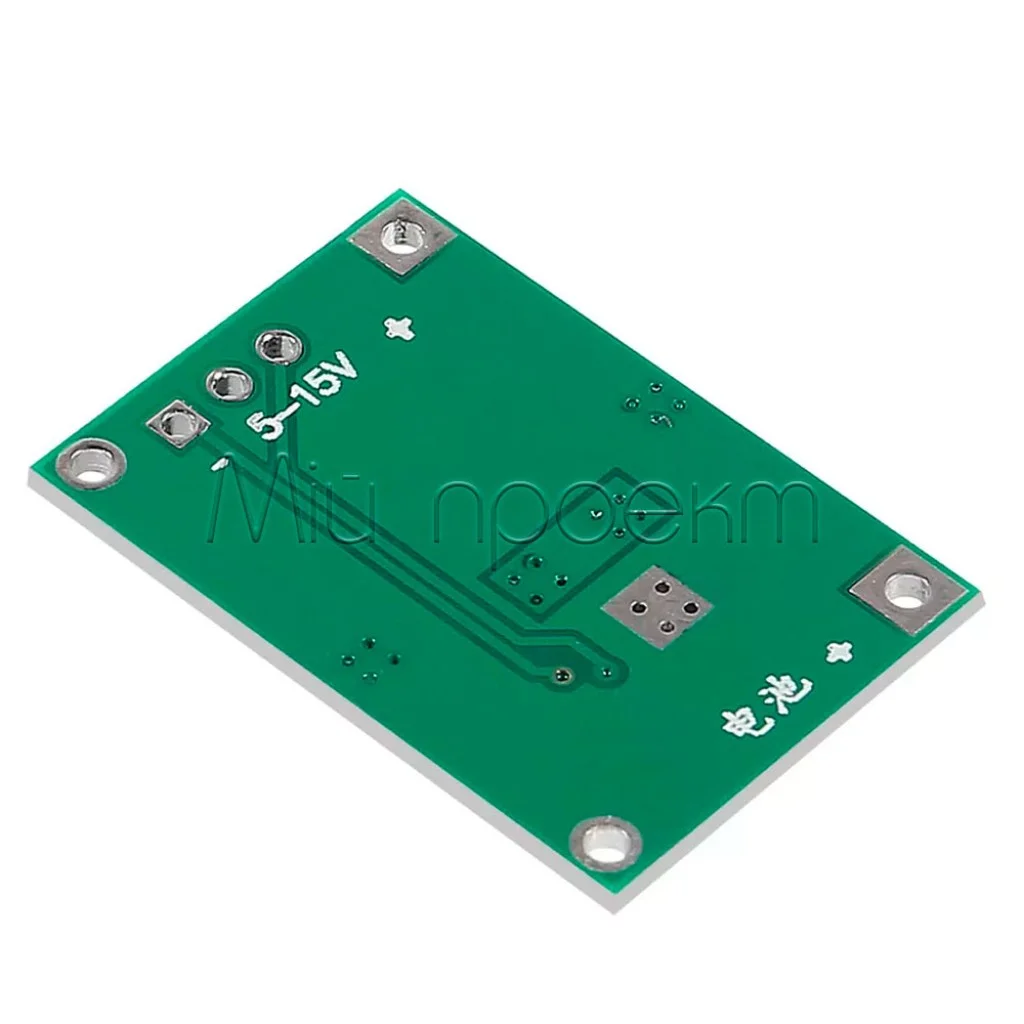

TP5100 контролер заряду 1S(4.2V) / 2S(8.4V) Li-Ion акумуляторів

В наявності

Код товару: 1195

39.00 грн

Знайшли дешевше?

-Вхідна напруга-:5 - 18 В (рекомендуєма 5 - 12 В)

-Вихідна напруга-: 4,2 В або 8,4 В (залежно від кількості серійно з'єднаних акумуляторів)

-Вихідний струм-:до 2 А

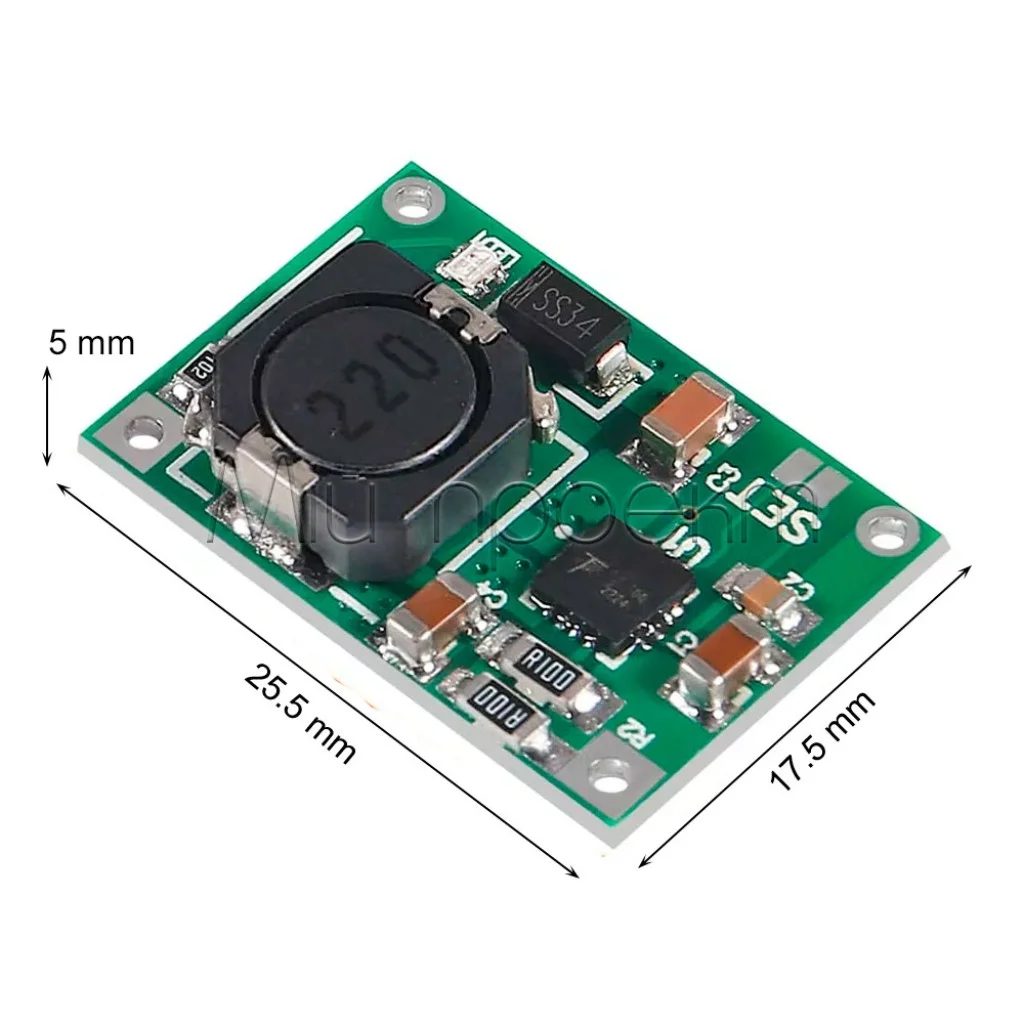

-Розміри-:25.5 х 17.5 х 5 мм

-Функції-:вбудований вимірювач напруги і току з точністю до 1% (тільки для вхідного струму до 2 А)

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

TP5100 контролер заряду 1S(4.2V) / 2S(8.4V) Li-Ion акумуляторів

Код товару: 1195

39.00 грн

Опис

🔌 Зарядний модуль TP5100

Універсальний імпульсний контролер заряду літій-іонних акумуляторів 1S/2S з підтримкою до 2А струму

Загальний опис

Зарядний модуль TP5100 – сучасний та високоефективний контролер заряду літій-іонних акумуляторів, що значно розширює можливості звичайних зарядних пристроїв. На відміну від популярного TP4056, цей модуль використовує імпульсну технологію (buck-конвертер), забезпечує підвищений струм заряду до 2А та має унікальну можливість працювати як з одиночними акумуляторами (1S, 3.7V), так і з послідовним з'єднанням двох елементів (2S, 7.4V). Модуль оснащений світлодіодною індикацією процесу заряду, широким діапазоном вхідної напруги від 5V до 18V та вбудованими системами захисту, що робить його ідеальним рішенням для саморобних повербанків, портативної електроніки, робототехніки та IoT-пристроїв.

✅ Технічні переваги:

• Імпульсний режим роботи – використання технології понижуючого перетворювача (buck) замість лінійного регулятора, що теоретично забезпечує значно вищий ККД та зменшує перетворення енергії на тепло в порівнянні з популярними модулями TP4056

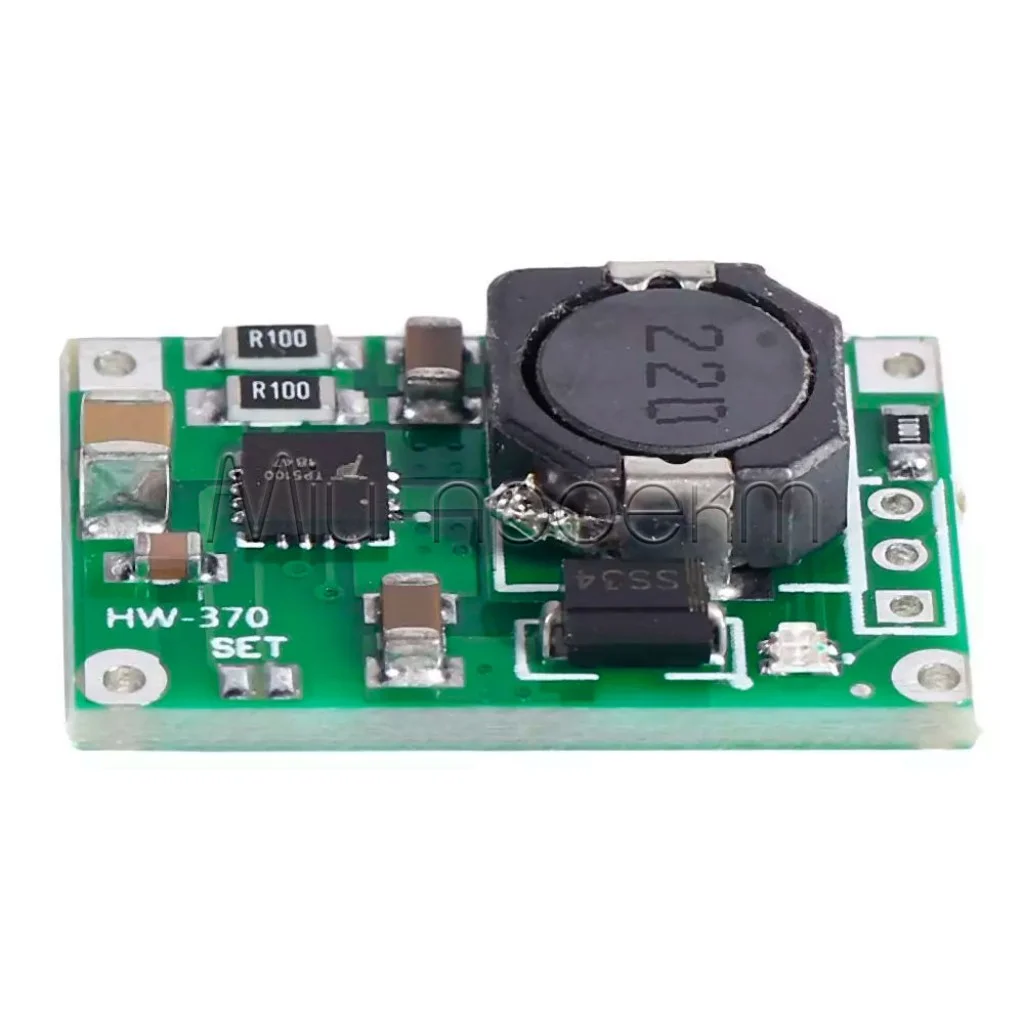

• Універсальність конфігурації 1S/2S – унікальна можливість заряджати як один акумулятор (1S до 4.2V), так і два послідовно з'єднаних акумулятори (2S до 8.4V) за допомогою простого перемикання джампера "SET" на платі
• Підвищений струм заряду до 2А – вдвічі вищий максимальний струм у порівнянні з TP4056, що дозволяє значно скоротити час заряду акумуляторів великої ємності та підходить для сучасних Li-ion елементів, що підтримують швидку зарядку
• Широкий діапазон вхідної напруги – можливість працювати від джерел живлення з напругою від 5V до 18V (рекомендовано до 12V), що дозволяє використовувати різноманітні адаптери живлення та інтегрувати модуль у різні електронні системи
• Вбудовані системи захисту – комплексний захист від перегріву, короткого замикання на виході та перезаряду, що гарантує безпечну експлуатацію та подовжує термін служби акумуляторів

🔧 Ідеальне рішення для:

Саморобні повербанки

Робототехнічні проєкти

DIY-електроніка

Автономні IoT-пристрої

Системи з батареями 1S/2S

Модернізація існуючих пристроїв

Портативне освітлення

Мобільні вимірювальні системи

💡 Широкі можливості застосування:

Потужні повербанки – завдяки підвищеному струму заряду до 2А, модуль TP5100 ідеально підходить для створення повербанків з високоємнісними акумуляторами, скорочуючи час зарядки вдвічі в порівнянні зі стандартними рішеннями. Можливість працювати з конфігурацією 2S дозволяє створювати повербанки з підвищеною напругою виходу, що ефективніше для деяких типів навантажень.
Мобільна робототехніка – TP5100 забезпечує оптимальну зарядку батарей у роботизованих пристроях, де важлива швидкість зарядки та можливість роботи з різними конфігураціями акумуляторів. Імпульсний режим роботи гарантує вищу енергоефективність зарядного процесу, особливо важливу для автономних пристроїв.
Системи автономного живлення – для систем з сонячними панелями та іншими альтернативними джерелами енергії, модуль пропонує широкий діапазон вхідної напруги (до 18V), що дозволяє ефективно використовувати різні джерела для зарядки акумуляторів. Вбудовані захисти запобігають перезаряду та іншим аварійним ситуаціям.
Модернізація портативних пристроїв – даний модуль можна вбудувати в існуючі пристрої для заміни старих або менш ефективних систем зарядки. Його компактні розміри та гнучкість налаштувань (включаючи регулювання струму зарядки) дозволяють адаптувати його під різноманітні вимоги модернізації.
IoT та віддалені датчики – для інтернету речей та систем моніторингу важлива тривала автономна робота. TP5100 забезпечує ефективну зарядку акумуляторних систем таких пристроїв, подовжуючи термін служби між циклами обслуговування за рахунок оптимального режиму заряду.

📦 Детальні технічні характеристики:

Базова мікросхема: TP5100
Принцип роботи: Імпульсний понижуючий (buck) перетворювач
Метод зарядки: CC/CV (постійний струм, потім постійна напруга)
Підтримувані конфігурації:
- 1S (один Li-ion акумулятор, напруга заряду до 4.2V)
- 2S (два послідовних Li-ion акумулятори, напруга заряду до 8.4V)
Максимальний струм заряду: 2А (стандартна конфігурація)
Налаштування струму заряду: Програмується резисторами-шунтами (2А - 0.05 Ом, 1А - 0.1 Ом)
Діапазон вхідної напруги:
- Для режиму 1S: 5-18V (рекомендовано до 12V)
- Для режиму 2S: 10-18V (рекомендовано до 12V)
Частота перетворення: 400 кГц
Опір внутрішнього MOSFET: RDS(on) = 170 мОм
Точність напруги заряду: Близько 4.10-4.15V (для 1S) і 8.30-8.40V (для 2S)
Індикація:
- Світлодіод CHRG: Процес зарядки
- Світлодіод STDBY: Завершення зарядки
Вбудовані захисти:
- Захист від перегріву (термозахист)
- Захист від короткого замикання на виході
- Захист від перезаряду

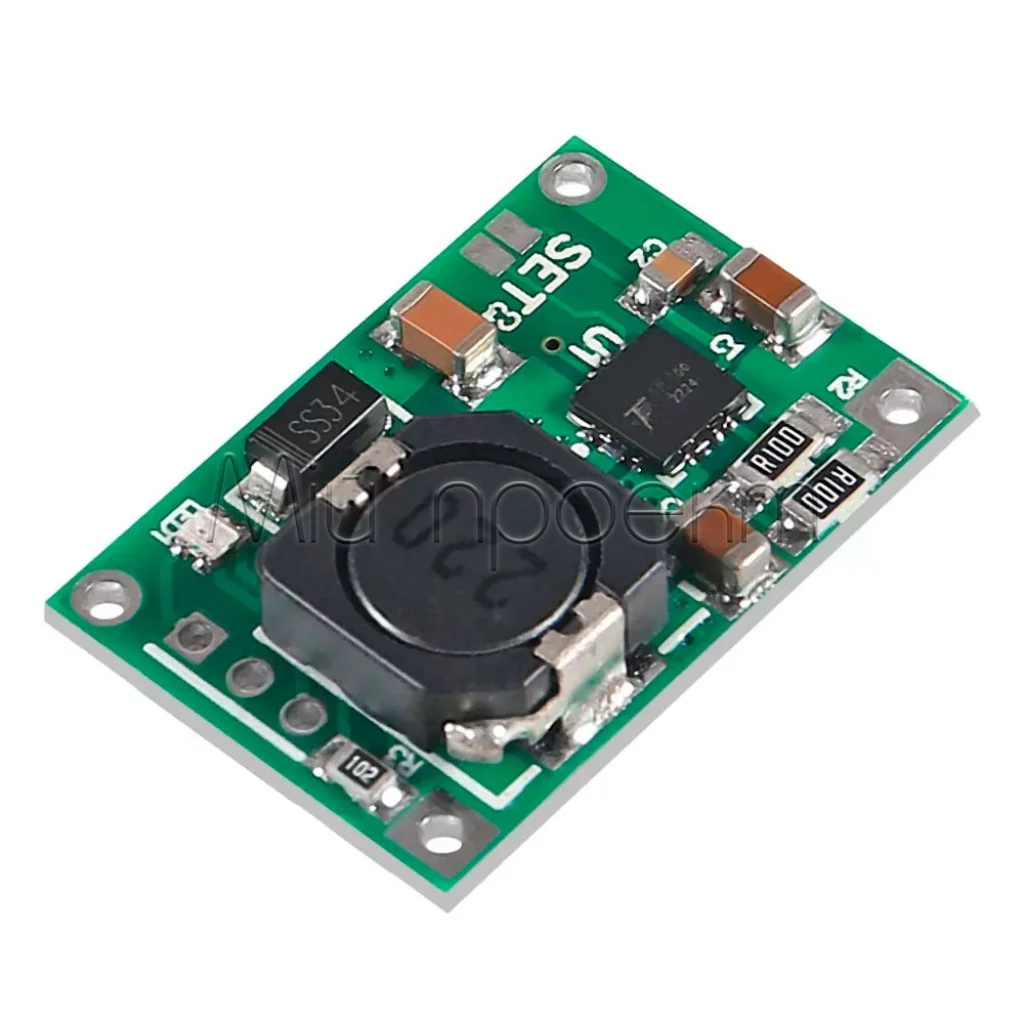

Основні компоненти плати:
- Мікросхема TP5100
- Силовий дросель
- Діод Шотткі
- Керамічні конденсатори
- Резистори для встановлення струму
- Світлодіоди індикації (SMD)

📊 Порівняння моделей:

Характеристика	TP5100	TP4056
Принцип роботи	Імпульсний (buck)	Лінійний
Максимальний струм заряду	2А	1А
Підтримка конфігурацій	1S та 2S	Тільки 1S
Діапазон вхідної напруги	5-18V	4.5-5.5V
ККД	Високий	Низький
Тепловиділення при максимальному струмі	Високе (потребує радіатора)	Високе
Компоненти, що нагріваються	ІС, дросель, діод	Переважно ІС

⚠️ Важливі аспекти використання:

Додаткове охолодження – при використанні модуля на максимальному струмі 2А обов'язково забезпечте додаткове охолодження шляхом встановлення радіатора на зворотну сторону плати через термопрокладку або термоклей. Основні компоненти, що потребують тепловідведення: мікросхема TP5100, дросель та діод Шотткі.
Балансування для 2S конфігурації – модуль не забезпечує балансування при зарядці двох послідовно з'єднаних акумуляторів (2S). Для безпечної експлуатації 2S збірки обов'язково використовуйте додаткову плату BMS (Battery Management System) з функцією балансування, щоб запобігти перезаряду окремих елементів.
Вибір струму заряду – стандартна конфігурація резисторів (два паралельних по 0.1 Ом) забезпечує струм 2А, але для збільшення терміну служби акумуляторів і зменшення нагріву можна видалити один з резисторів, залишивши 0.1 Ом для струму 1А. Завжди враховуйте рекомендований максимальний струм заряду ваших акумуляторів.
Вимоги до вхідної напруги – для режиму 1S достатньо стандартних 5V, але для ефективної роботи в режимі 2S необхідно забезпечити вхідну напругу мінімум 10-12V. Використання напруги більше 15V не рекомендується, хоча мікросхема теоретично підтримує до 18V.
Контроль температури – мікросхема має вбудований захист від перегріву, який автоматично знижує струм заряду при критичному нагріві. Однак регулярно контролюйте температуру компонентів, особливо при перших використаннях у вашій конкретній системі.

Модуль TP5100 – це потужне та гнучке рішення для всіх, хто прагне ефективно заряджати літій-іонні акумулятори з підвищеним струмом до 2А та можливістю роботи з 1S/2S конфігураціями. Замовте зараз та підніміть свої електронні проекти на новий рівень!

#ЗаряднийМодуль #TP5100 #LithiumCharger #2ACharging #DIYElectronics #PowerBankDIY

Характеристики

-Основні-

-Вхідна напруга-

5 - 18 В (рекомендуєма 5 - 12 В)

-Вихідна напруга-

4,2 В або 8,4 В (залежно від кількості серійно з'єднаних акумуляторів)

-Вихідний струм-

до 2 А

-Додаткові-

-Розміри-

25.5 х 17.5 х 5 мм

-Функції-

вбудований вимірювач напруги і току з точністю до 1% (тільки для вхідного струму до 2 А)

Відгуки

Відгуків про цей товар ще не було.

Немає відгуків про цей товар, станьте першим, залиште свій відгук.

Питання та відповіді

Додайте питання, і ми відповімо найближчим часом.

Александр

02 вересня (21:48)

А сколько можно подавать Ампер на вход схемы?

Відповідь:

02 вересня (22:25)

Питання не коректне. Ви не можете "впихати" на вхід струм. Модуль буте стільки споживати - скільки йде на навантаження + споживання самого модуля

Александр

01 вересня (21:14)

Нет на вход платы=10.5v(подаю)
Т.е на вход платы надо подать 12v. ?

Відповідь:

01 вересня (21:34)

2 акамулятора заряджено до 8,4вольт. Це заряджені повністю. Для більш детальної консульлтації звертайтесь у меседжери

Александр

01 вересня (19:30)

Подсоединён блок питания на 10,5 вольта.Но светодиод моргает очень часто(сильно прям мерцает:красный)-так сказать в синем-красный):Красный с сильно быстрой частотой мерцает-почему?
Подключено два последовательно li-ion(Перемычка запаяна),что может быть не так?
На аккамуляторах-8,43 8,44 вольта идёт(и на месте)

Відповідь:

01 вересня (19:59)

потрібно більше контексту. 8,4 вольта на акумулляторах - вони заряджені

Александр

25 серпня (11:03)

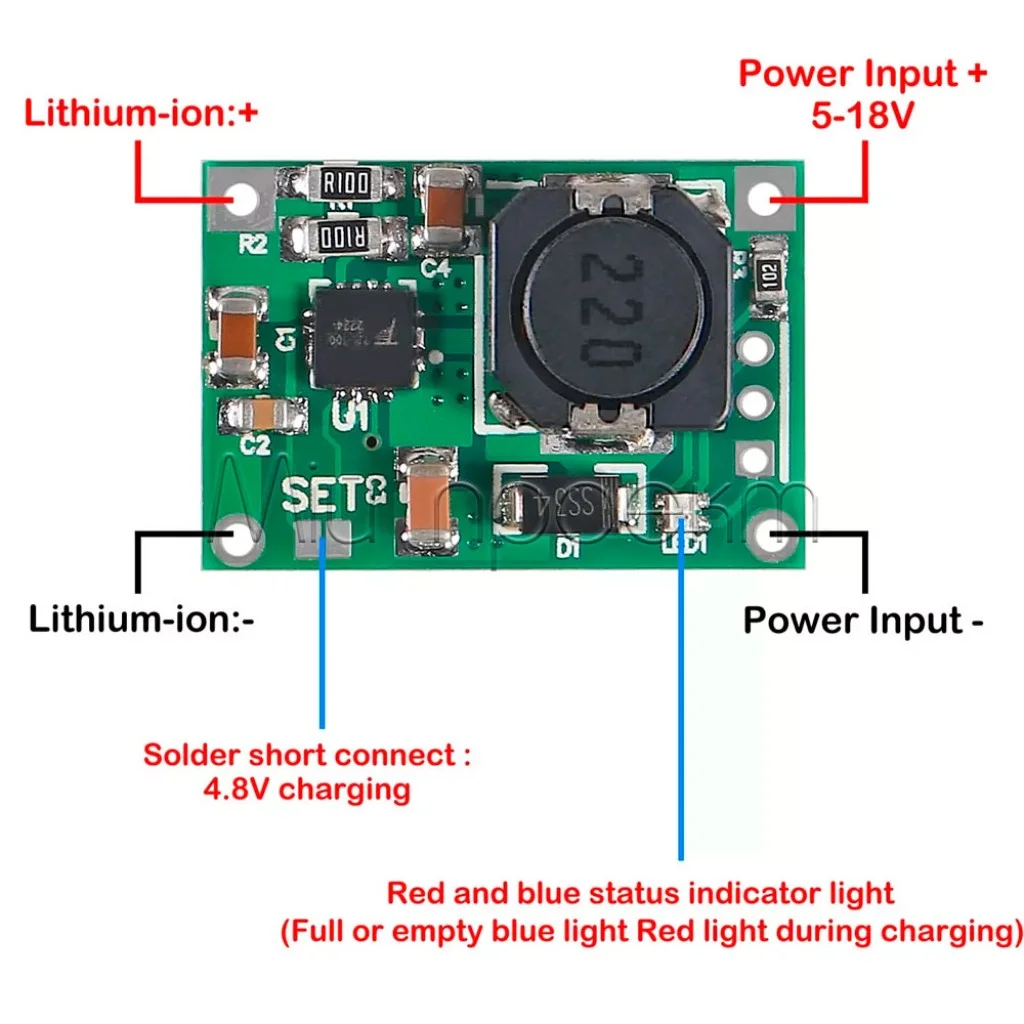

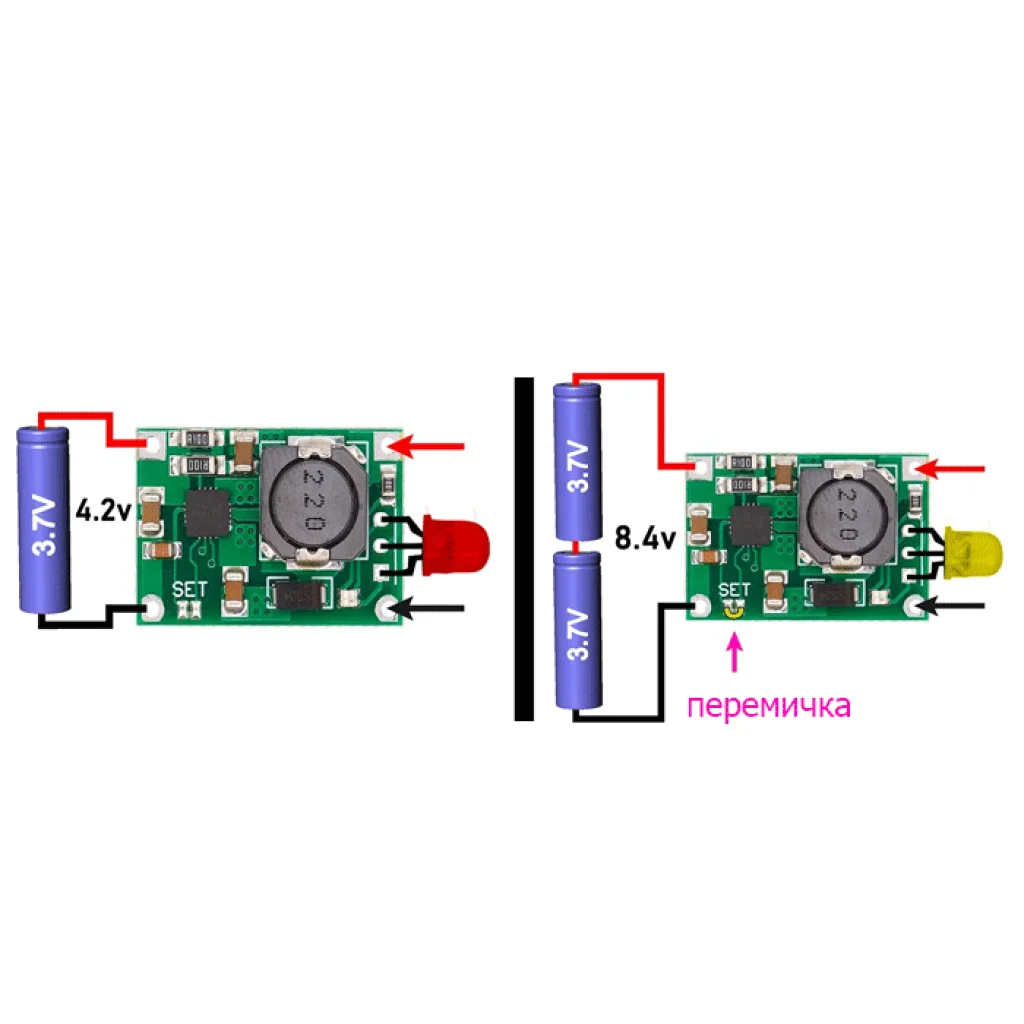

А для чего перемычка?:которая показана на рисунке?
