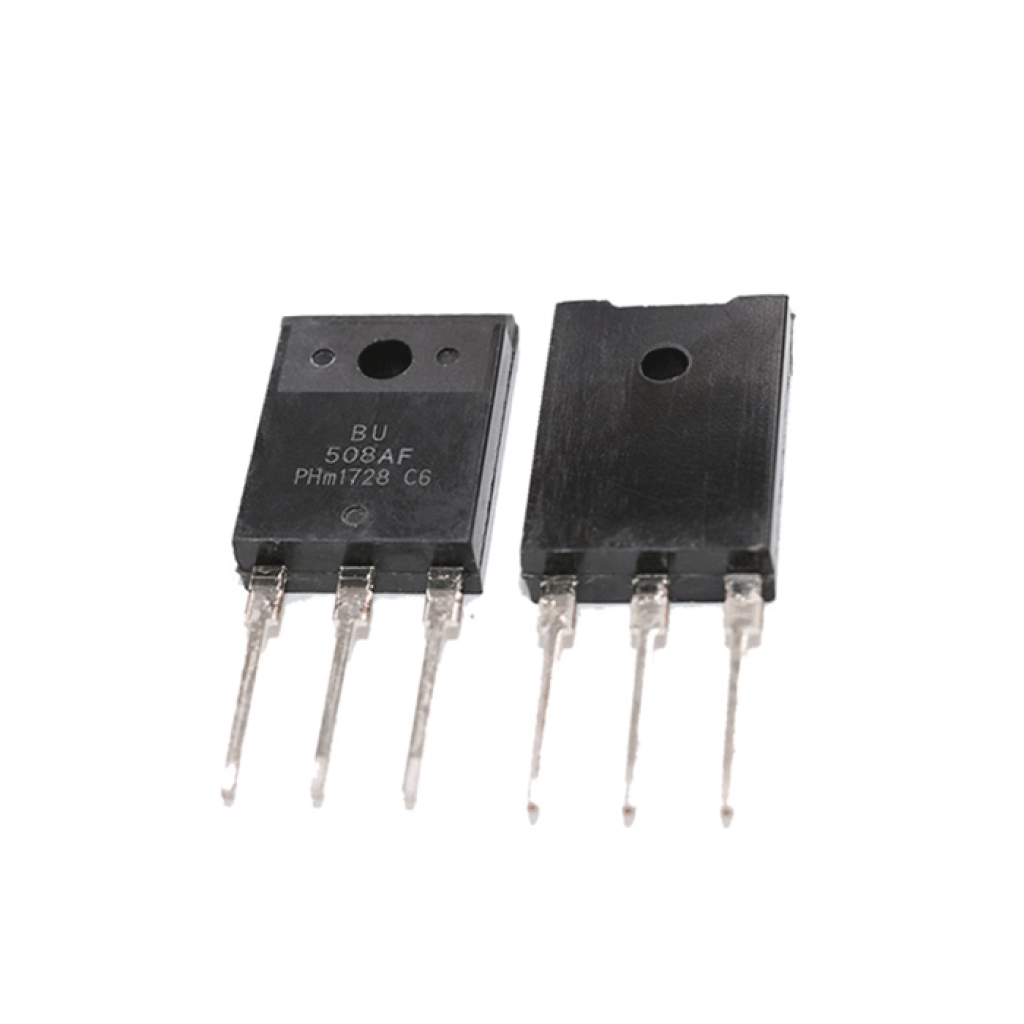

Транзистор NPN біполярний BU508AF (700V 8A 34W) корпус TO-3PF

Країна-виробник: Китай Код товару: 5559

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Транзистор NPN біполярний BU508AF (700V 8A 34W) корпус TO-3PF

В наявності

Код товару: 5559

60.00 грн

Знайшли дешевше?

Максимальна напруга:700 В

Максимальний струм:8 А

Полярність:NPN

Тип корпусу:TO-3PF

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Транзистор NPN біполярний BU508AF (700V 8A 34W) корпус TO-3PF

Код товару: 5559

60.00 грн

Опис

Транзистор NPN біполярний BU508AF (700В 8А 50Вт) корпус TO-3PF

Високовольтний потужний NPN‑транзистор для рядкової розгортки стандартної чіткості CRT та імпульсних джерел живлення. Виконання в повністю ізольованому корпусі TO‑3PF (ISOWATT218FX) забезпечує електробезпеку та спрощує монтаж на радіатор.

Основні переваги

Ізольований корпус

Корпус ISOWATT218FX (TO‑3PF) повністю ізольований; витримує 2500 В RMS між виводами та радіатором, що спрощує кріплення на радіатор без ізолювальних прокладок.

Стабільні параметри

Стійкі характеристики при зміні температури та висока надійність у важких режимах горизонтального відхилення.

Низький базовий струм

Невисокі вимоги до струму керування базою зменшують навантаження на драйвер.

Контрольований hFE

Вузький розкид коефіцієнта підсилення струму в робочій області полегшує проєктування та забезпечує повторюваність.

Ключові характеристики

Тип:	NPN біполярний потужний транзистор
Корпус:	TO‑3PF (ISOWATT218FX)
VCEO (sustaining):	700 В
VCES (VBE=0):	1500 В
VEBO:	9 В
IC (безперервний):	8 А
ICM (піковий, tP < 5 мс):	15 А
IB (макс.):	4 А
Розсіювана потужність Ptot:	50 Вт (при Tc = 25°C)
Тепловий опір Rth(j‑c):	2.5 °C/Вт (макс.)
Ізоляція корпус‑радіатор:	2500 В RMS
hFE (DC, типові межі):	10…30 (IC = 0.1 А, VCE = 5 В); ≥5 (IC = 4.5 А, VCE = 5 В)
VCE(sat) (макс.):	1 В (IC = 4.5 А, IB = 1.6 А)
VBE(sat) (тип.):	1.1 В (IC = 4.5 А, IB = 2 А)
I CES (витік колектора):	0.2 мА (VCE = 1500 В, 25°C); 2 мА (VCE = 1500 В, Tc = 125°C)
Час зберігання t_s:	2.5 мкс (індуктивне навантаження, умови за даташитом)
Час спаду t_f:	0.2 мкс (індуктивне навантаження, умови за даташитом)
Діапазон температур:	T_j до +150°C; T_stg −65…+150°C

Детальні технічні параметри

Призначення: горизонтальний вихід (рядкова розгортка) для CRT‑ТВ; SMPS для CRT‑ТВ.
Технологія: planar із дифузійним колектором (“Enhanced generation”).
Внутрішня схема: однотранзисторна структура без інтегрованого демпферного діода.
Безпека: повністю ізольований фланець; випробувальна напруга ізоляції 2500 В RMS.
Електричні межі: VCES 1500 В; VCEO(sus) 700 В; VEBO 9 В.
Струми: IC 8 А пост.; ICM 15 А (tP < 5 мс); IB макс. 4 А.
Втрати та насичення: VCE(sat) ≤ 1 В при IC = 4.5 А, IB = 1.6 А; VBE(sat) ≈ 1.1 В при IC = 4.5 А, IB = 2 А.
Перемикання (індуктивне навантаження, f ≈ 16 кГц): t_s ≈ 2.5 мкс; t_f ≈ 0.2 мкс.
Термопараметри: Ptot 50 Вт (Tc = 25°C); Rth(j‑c) 2.5 °C/Вт.

Примітка: параметри базуються на документації STMicroelectronics для BU508AF. Джерело: STMicroelectronics Datasheet (PDF).

Основні сфери застосування

Рядкова розгортка стандартної чіткості в кольорових телевізорах (CRT).
Імпульсні блоки живлення в апаратурі з ЕПТ.

Сумісні позначення та альтернативи

Прямих офіційних замін у даташиті не вказано. Підбір альтернатив виконуйте за ключовими параметрами (VCEO 700 В, IC 8 А, Ptot 50 Вт) та ідентичним ізольованим корпусом ISOWATT218FX/TO‑3PF.

Питання-відповіді (FAQ)

Чи є у BU508AF вбудований демпферний діод?

Ні. Згідно з внутрішньою схемою в даташиті, інтегрованого діода немає; демпфер реалізують зовнішніми елементами схеми.

Чи потрібен радіатор для 50 Вт?

Значення Ptot = 50 Вт наведене для Tc = 25°C, тому для роботи поблизу цієї потужності необхідне ефективне тепловідведення та контроль температури корпуса.

Чи ізольований фланець від електричних виводів?

Так, корпус повністю ізольований; випробувальна напруга ізоляції становить 2500 В RMS між виводами та радіатором.
