Кратко о BMS 2S 8 А

BMS 2S 8 А — плата защиты аккумуляторной сборки из двух последовательно соединённых Li-Ion 18650. Модуль отключает пакет при перезаряде, чрезмерном разряде или коротком замыкании и рассчитан на номинальный ток 8 А.

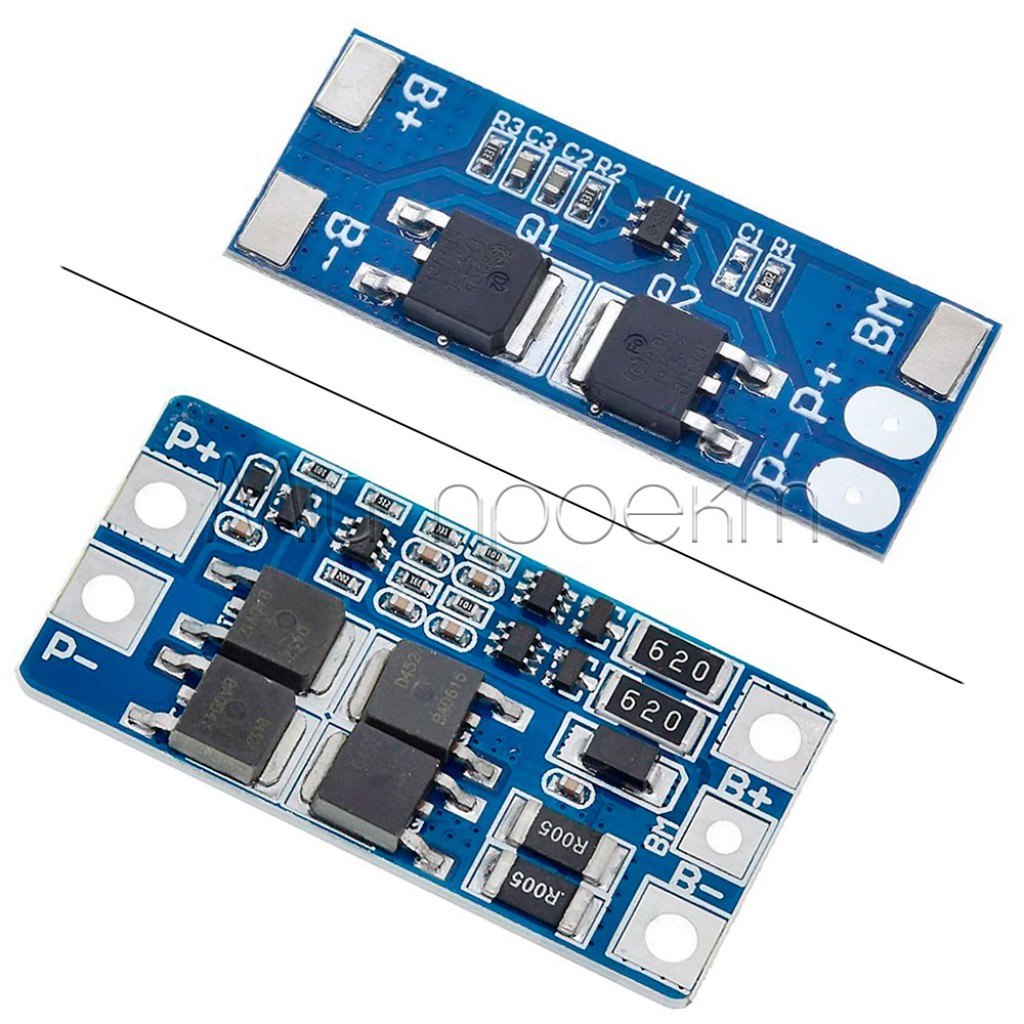

Максимальный ток 15 А является пиковым, а не длительным рабочим режимом. Наличие балансировки зависит от выбранной модификации, поэтому проверьте опцию перед заказом.

Ключевые характеристики

Тип: плата защиты BMS для Li-Ion
Конфигурация батареи: 2S, два аккумулятора 18650 последовательно
Напряжение отсечки заряда: 8,4 ± 0,05 В для пакета
Напряжение отсечки разряда: 5,5 ± 0,05 В для пакета
Номинальный ток: 8 А
Максимальный ток: 15 А, пиковый режим
Защитные функции: от перезаряда, переразряда и короткого замыкания
Балансировка: зависит от выбранной модификации

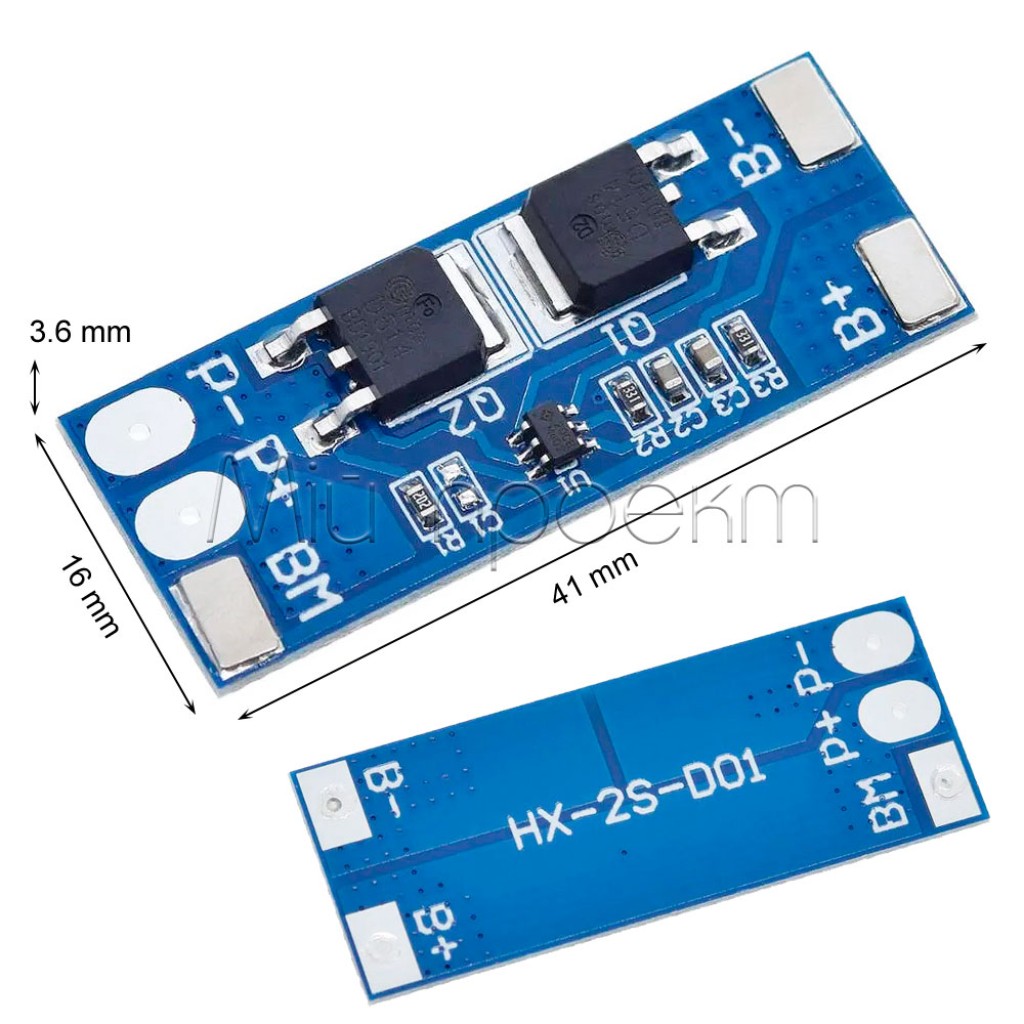

Габариты без балансировки: 41 × 16 × 3,6 мм

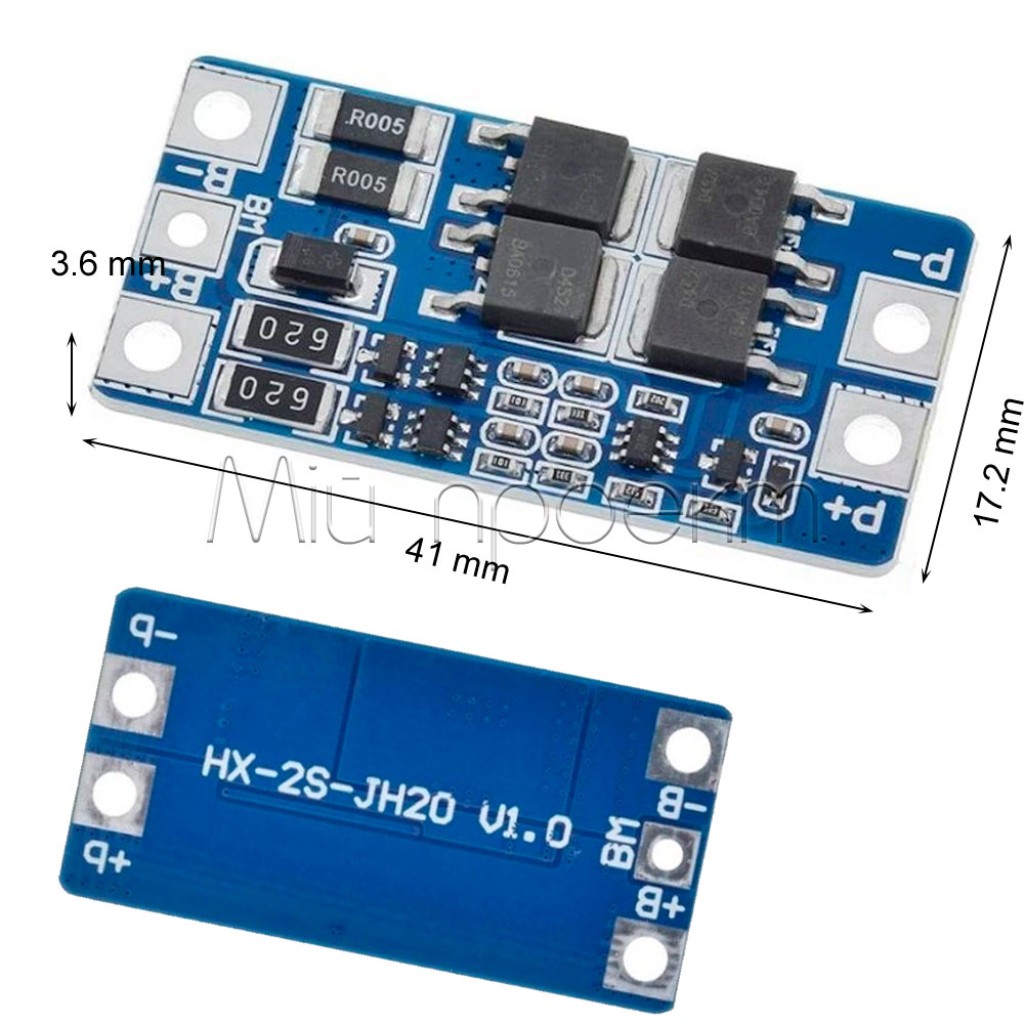

Габариты с балансировкой: 41 × 17,2 × 3,6 мм

Подробное описание и особенности

Защита и зарядка — разные функции

Плата контролирует состояние 2S-пакета и размыкает силовую цепь при аварийных режимах. Она не формирует зарядный ток и не заменяет зарядное устройство: для Li-Ion 2S необходим отдельный зарядный модуль на 8,4 В с профилем CC/CV.^[1]

Пороги 8,4 ± 0,05 В и 5,5 ± 0,05 В являются пределами срабатывания защиты всего пакета. Не используйте их как основание для зарядки от нерегулируемого блока питания.

Ток нагрузки

Для длительной работы ориентируйтесь на номинальные 8 А. Значение 15 А допускается только как кратковременный пик; пусковой ток двигателя или другой импульсной нагрузки также должен укладываться в этот предел. Допустимый ток готовой сборки дополнительно ограничивают сами аккумуляторы, проводники, контакты и условия охлаждения.

Выбор модификации

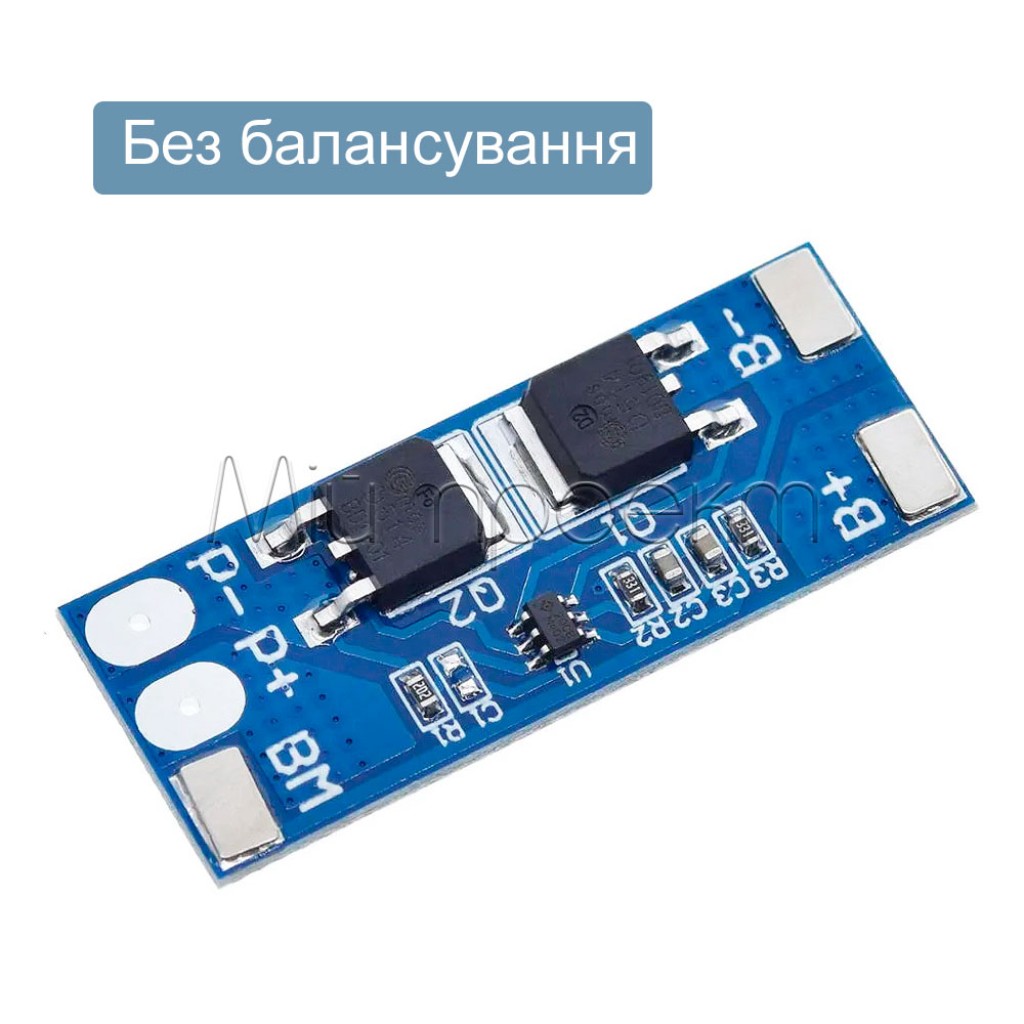

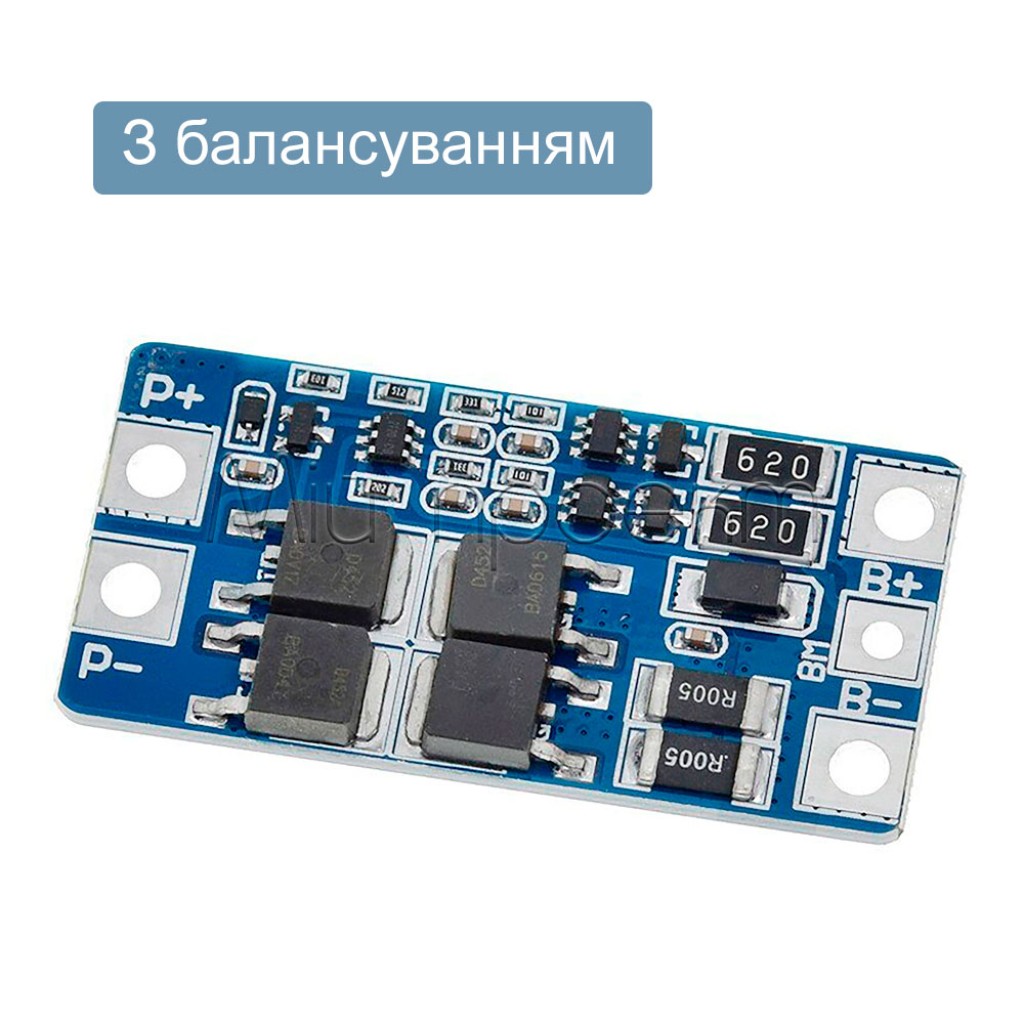

Модификация без балансировки защищает пакет, но не выравнивает напряжение между двумя элементами. Для такой сборки используйте исправные Li-Ion элементы одного типа и близкого состояния и контролируйте напряжение каждого элемента отдельно. Если необходимо автоматическое выравнивание, выберите модификацию или отдельную BMS с балансировкой.

При монтаже в тесный корпус оставьте место не только для платы, но и для изоляции, проводов и радиуса их изгиба.

Подойдёт / не подойдёт

Подойдёт

для 2S-сборки из двух Li-Ion 18650;
для портативного освещения, робототехники и автономной электроники с нагрузкой до 8 А;
для проектов, в которых зарядный модуль устанавливается отдельно;
для кратковременных пусковых импульсов, не превышающих 15 А.

Не подойдёт

для одного элемента 1S или пакетов 3S и более;
для LiFePO4 и других типов аккумуляторной химии;
для длительной нагрузки свыше 8 А;
для прямой зарядки от USB или нерегулируемого блока питания без отдельного зарядного контроллера;
для автоматической балансировки, если выбрана модификация без этой функции.

Примеры применения

Портативный светильник

BMS защищает 2S-пакет питания светильника; драйвер светодиодов и зарядный модуль подбираются отдельно по напряжению и току.

Мобильный робот

Плата может работать в аккумуляторном блоке робота, если рабочий и пусковой токи приводов не превышают пределы 8 А и 15 А соответственно.

Автономная электроника

2S-пакет можно использовать для контроллера, датчиков или связи через соответствующий преобразователь напряжения, не обходя защитный силовой тракт BMS.

Подключение

Проверьте элементы
Используйте два исправных Li-Ion 18650 одного типа. До монтажа проверьте полярность и напряжение каждого элемента.
Подключите аккумуляторную часть

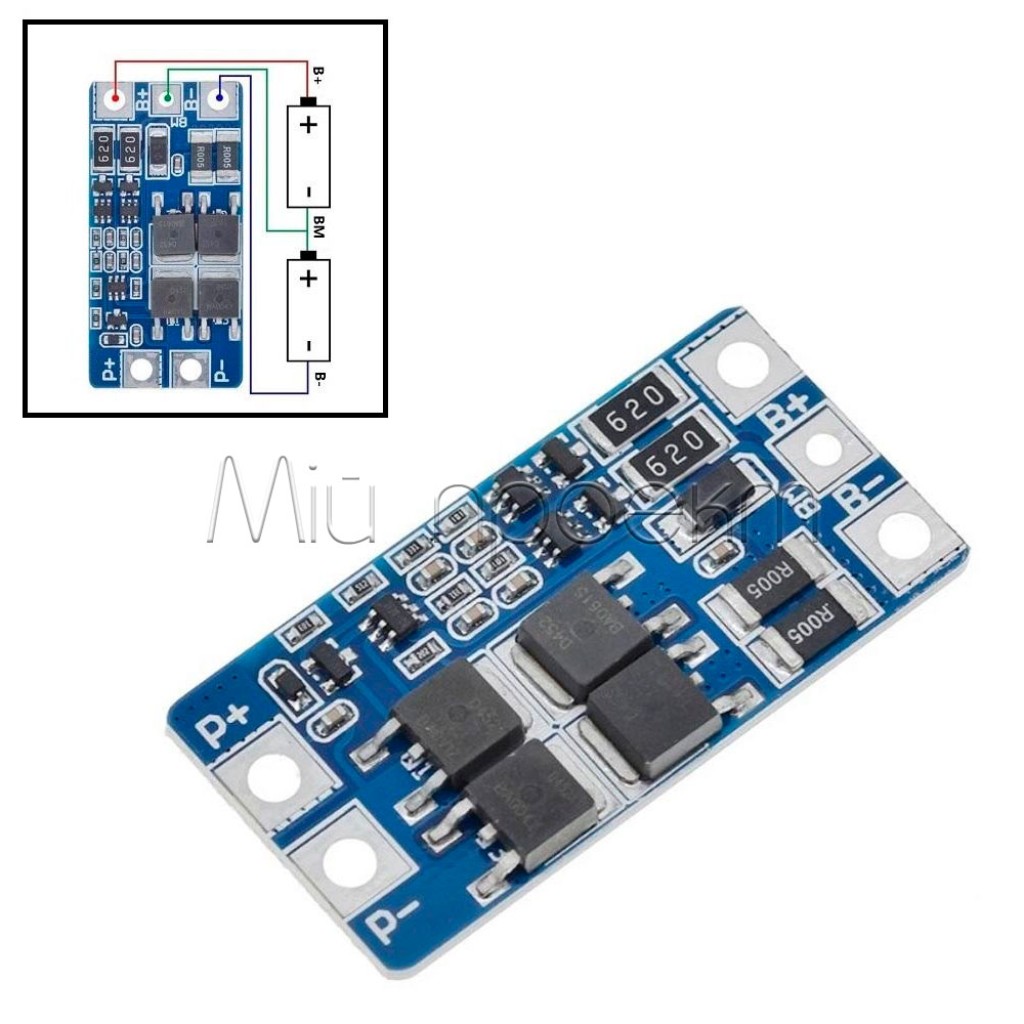

Контакты B−, BM и B+ подключите соответственно к минусу пакета, средней точке между элементами и плюсу пакета. Не меняйте полярность.
Подключите внешнюю цепь
Зарядный модуль и нагрузку подключайте к силовым контактам P+ и P− согласно маркировке платы. Не обходите защитный силовой тракт.
Проверьте перед первым запуском
Убедитесь в отсутствии короткого замыкания, измерьте напряжение каждого элемента и всего пакета, а первый цикл зарядки выполняйте под наблюдением.

Ограничения и безопасность

Только Li-Ion 2S

Не используйте эту модификацию с LiFePO4, 1S, 3S или другой конфигурацией: пороги защиты не будут соответствовать аккумуляторному пакету.

Полярность и короткое замыкание

Ошибка при подключении B−, BM, B+, P− или P+ может повредить плату или аккумуляторы. Изолируйте открытые проводники и не выполняйте монтаж на подключённом пакете.

Необходим отдельный зарядный контроллер

BMS отключает цепь при аварийных режимах, но не обеспечивает полноценный профиль заряда. Заряжайте пакет только через соответствующий контроллер Li-Ion 2S на 8,4 В с ограничением тока.

Не рассчитывайте на длительную работу при 15 А

Для постоянной нагрузки придерживайтесь номинальных 8 А. Если плата, аккумуляторы, контакты или провода заметно нагреваются, отключите систему и проверьте ток и качество соединений.

FAQ

Заряжает ли эта BMS аккумуляторы?

Нет. Плата обеспечивает защиту пакета; для зарядки необходим отдельный контроллер Li-Ion 2S на 8,4 В с профилем CC/CV.

Есть ли балансировка?

Балансировка зависит от выбранной модификации. Вариант «Без балансировки» не выравнивает напряжение элементов.

Можно ли подключить один аккумулятор 18650?

Нет. Эта BMS предназначена для двух Li-Ion 18650, соединённых последовательно по схеме 2S.

Можно ли постоянно потреблять 15 А?

Нет. Номинальный ток составляет 8 А, а 15 А — только пиковый предел. Для длительной более высокой нагрузки необходима другая BMS.

Что проверить, если на выходе нет напряжения?

Проверьте полярность, контакты B−/BM/B+/P−/P+, напряжение каждого элемента и отсутствие короткого замыкания. Не шунтируйте BMS для принудительного восстановления выхода.

Совместимые товары и альтернативы

Для отдельной зарядки 2S-пакета можно выбрать зарядный модуль TP5100 для 1S/2S или повышающий зарядный модуль 2S с Type-C. Эти модули формируют режим зарядки, но не добавляют балансировку модификации BMS без этой функции.

Если необходима отдельная 2S BMS с балансировкой, рассмотрите HX-2S-JH20 для Li-Ion 2S, предварительно сверив её ток и габариты с вашим проектом.

Документы и источники

Texas Instruments — Design considerations for battery chargers to achieve the best user experience, 2021 — профиль CC/CV и роль зарядного контроллера в регулировании напряжения и тока Li-Ion.
