Кратко о BMS 6S 40A

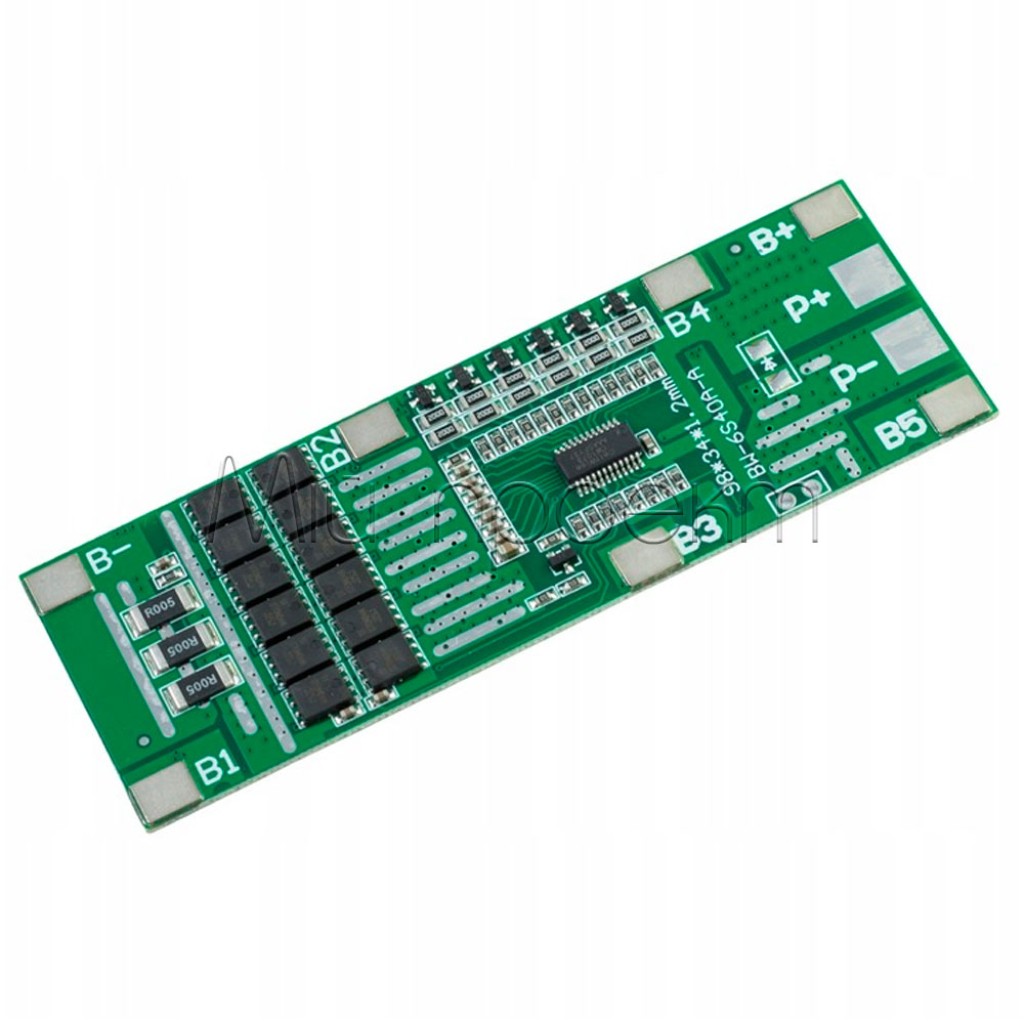

BMS 6S 40A — плата защиты и балансировки Li-ion батареи из шести последовательно соединённых секций. Она предназначена для аккумуляторного блока класса 24 В с напряжением до 25,2 В при полном заряде.
Ключевые характеристики
- Конфигурация батареи
- 6S Li-ion
- Количество последовательных секций
- 6 элементов или 6 параллельных групп
- Напряжение полного заряда
- 25,2 В
- Максимальный ток нагрузки
- 40 А
- Отсечка зарядки
- 4,25 ± 0,05 В на секцию
- Отсечка разряда
- 2,7–3,0 В на секцию
- Функция балансировки
- поддерживается
- Защита
- от короткого замыкания, перегрузки, перезаряда и чрезмерного разряда секций
- Размеры модуля

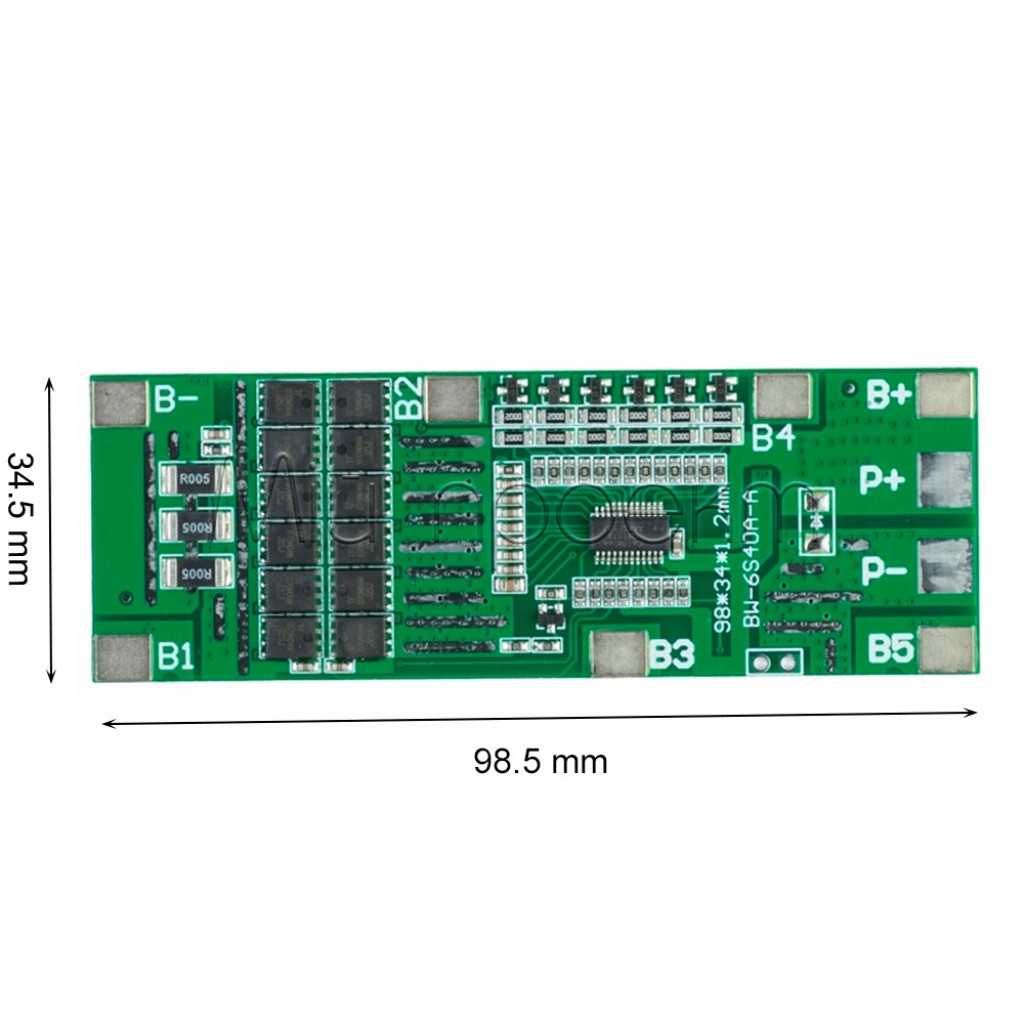

- 98 × 34,5 × 3 мм
- Масса
- 14 г
Подробное описание и особенности
Защита батареи 6S
Плата контролирует шесть последовательных Li-ion секций и отключает батарею при выходе напряжения отдельной секции за установленные пороги, перегрузке или коротком замыкании. Секцией может быть один элемент 3,7 В или параллельная группа подобранных элементов; все шесть секций должны образовывать последовательную конфигурацию 6S.
Балансировка секций
Балансировка помогает уменьшать разницу напряжений между секциями во время зарядки. Она не заменяет проверку состояния элементов: перед сборкой батареи используйте совместимые элементы с близкими характеристиками и выровненным напряжением.
Ток и тепловой режим
Значение 40 А является максимальным током нагрузки, а не обещанием непрерывной работы в любом корпусе. При выборе учитывайте продолжительный и пусковой ток потребителя, допустимый ток аккумуляторов, сечение проводов, качество силовых соединений и отвод тепла от платы.
Подойдёт / не подойдёт
Подойдёт
- для батарей из шести последовательных Li-ion секций 3,7 В;
- для сборок на элементах 18650 или других совместимых Li-ion элементах;
- для нагрузок класса 24 В, допускающих изменение напряжения батареи до 25,2 В;
- для инструментов, мобильных платформ, освещения и автономного питания после проверки рабочего и пускового тока.
Не подойдёт
- для LiFePO4, свинцово-кислотных и других аккумуляторов с иными порогами напряжения;
- для батарей с другим количеством последовательных секций;
- когда требуется подтверждённая непрерывная работа при 40 А без запаса по току;
- для устройства, которому требуется стабилизированное выходное напряжение: BMS не является преобразователем напряжения;
- для установки во влажной или токопроводящей среде без защитного корпуса и изоляции.
Примеры применения
Плата может защищать Li-ion сборку 6S для инструмента класса 24 В, если продолжительный и пусковой токи двигателя соответствуют возможностям BMS, элементов и силовых соединений.
Батарея 6S может питать совместимый LED-драйвер или другую DC-нагрузку, рассчитанную на фактический диапазон напряжения аккумуляторного блока.
BMS подходит для защиты батареи робототехнической платформы или портативного источника питания, если потребитель допускает до 25,2 В и не превышает допустимый ток всей сборки.
Подключение
Подготовьте шесть секций
Проверьте исправность элементов, полярность и напряжение каждой секции. Перед объединением параллельных элементов выровняйте их напряжение и не смешивайте несовместимые элементы.
Сверьте маркировку непосредственно на плате

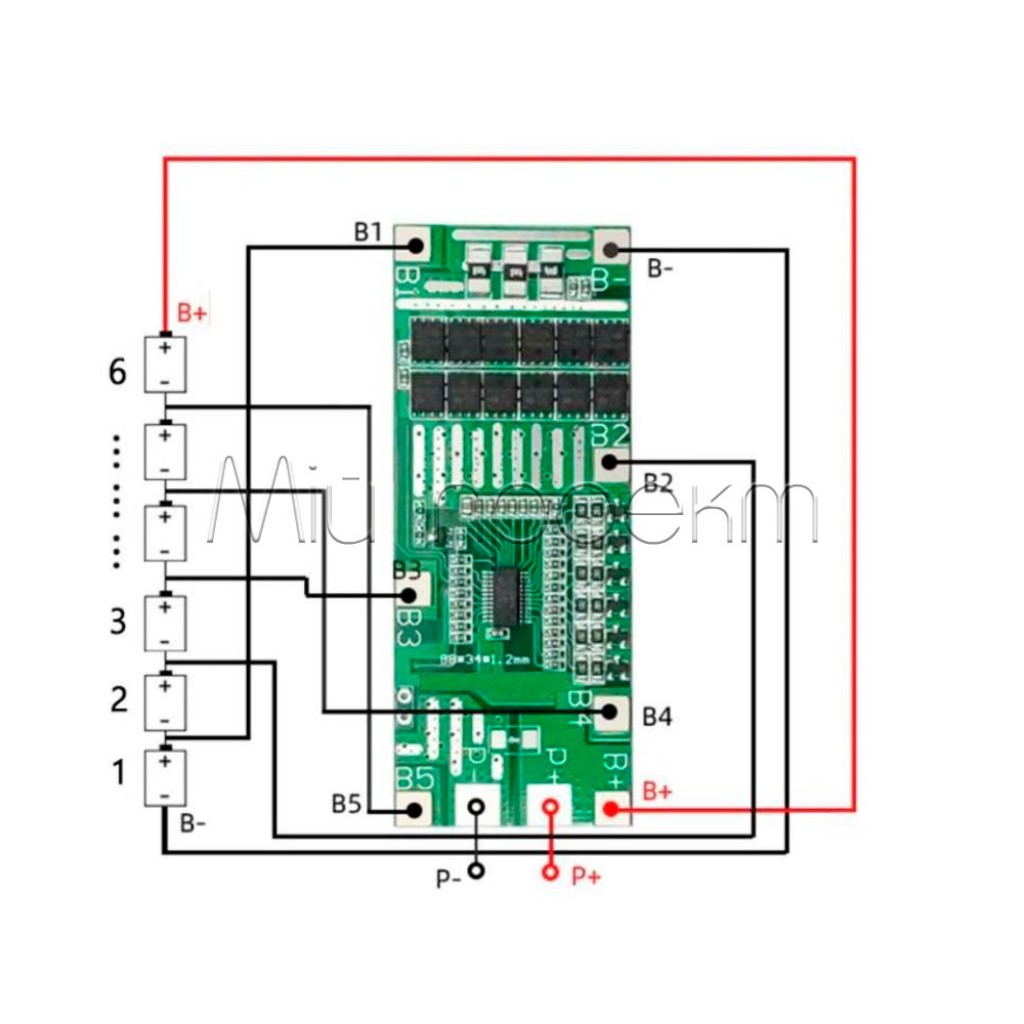

Подключайте общий минус, промежуточные точки шести секций и общий плюс в последовательности, указанной на полученной плате. Не переносите схему контактов с другой BMS или другой ревизии.
Проверьте измерения
До подключения зарядного устройства и нагрузки проверьте мультиметром полярность, напряжение между соседними точками секций и суммарное напряжение батареи.
Подключите зарядку и нагрузку

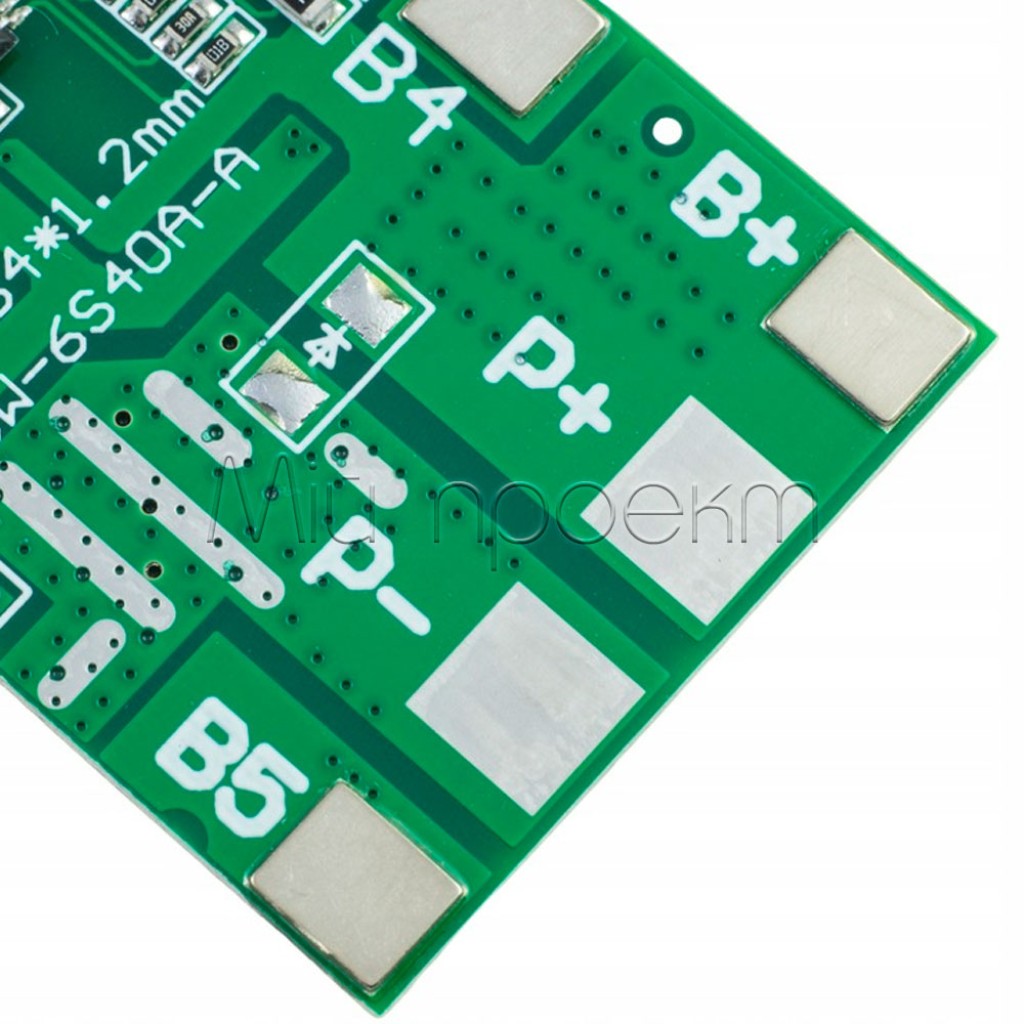

Используйте силовые контакты в соответствии с маркировкой платы. Для зарядки требуется зарядное устройство CC/CV для Li-ion 6S с выходным напряжением 25,2 В и током, допустимым для элементов и BMS.
Ограничения и безопасность
Соблюдайте полярность и последовательность
Ошибка полярности или последовательности подключения контрольных проводов может повредить BMS и аккумуляторы, а также вызвать опасный нагрев. Не проверяйте защиту преднамеренным коротким замыканием.
BMS не заменяет зарядное устройство
Порог 4,25 ± 0,05 В на секцию является порогом защиты, а не целевым напряжением регулярной зарядки. Используйте зарядное устройство CC/CV на 25,2 В для Li-ion 6S.
40 А — максимальное значение
Не проектируйте продолжительный режим на пределе 40 А без запаса. Если плата, провода или контакты заметно нагреваются, прекратите работу и проверьте ток нагрузки, монтаж и охлаждение.
Защитите открытую плату
После проверки сборки изолируйте BMS от металлических частей, влаги и случайного контакта с проводами. Изоляция не должна препятствовать необходимому отводу тепла.
Совместимые товары и альтернативы
Для дополнительной изоляции положительных контактов элементов 18650 можно использовать изоляционные прокладки для аккумуляторов 18650.
Если нагрузке не требуется 40 А, рассмотрите более компактную BMS HX-6S-12A для Li-ion 6S. Для продолжительной работы этой альтернативы следует ориентироваться на 10 А без дополнительного охлаждения или до 12 А с радиатором.
FAQ
Подходит ли BMS 6S 40A для аккумуляторов 18650?
Да, если элементы 18650 образуют ровно шесть последовательных Li-ion секций. В каждой секции может быть один элемент или подобранная параллельная группа.
Можно ли заряжать батарею 6S обычным блоком питания на 24 В?
Нет. Для контролируемой зарядки требуется зарядное устройство CC/CV для Li-ion 6S с выходом 25,2 В и соответствующим ограничением тока.
Можно ли постоянно нагружать плату током 40 А?
40 А указано как максимальный ток нагрузки. Для непрерывной работы предусматривайте запас и проверяйте пусковые токи, нагрев, провода, контакты и возможности аккумуляторов.
Исправит ли балансировка большой разброс между секциями?
Не следует рассчитывать на балансировку как на способ восстановления несовместимых или повреждённых элементов. До сборки подберите исправные элементы с близкими характеристиками и выровненным напряжением.
Подходит ли эта плата для LiFePO4?
Нет. Пороги платы соответствуют Li-ion секциям 3,7 В и не предназначены для LiFePO4.
