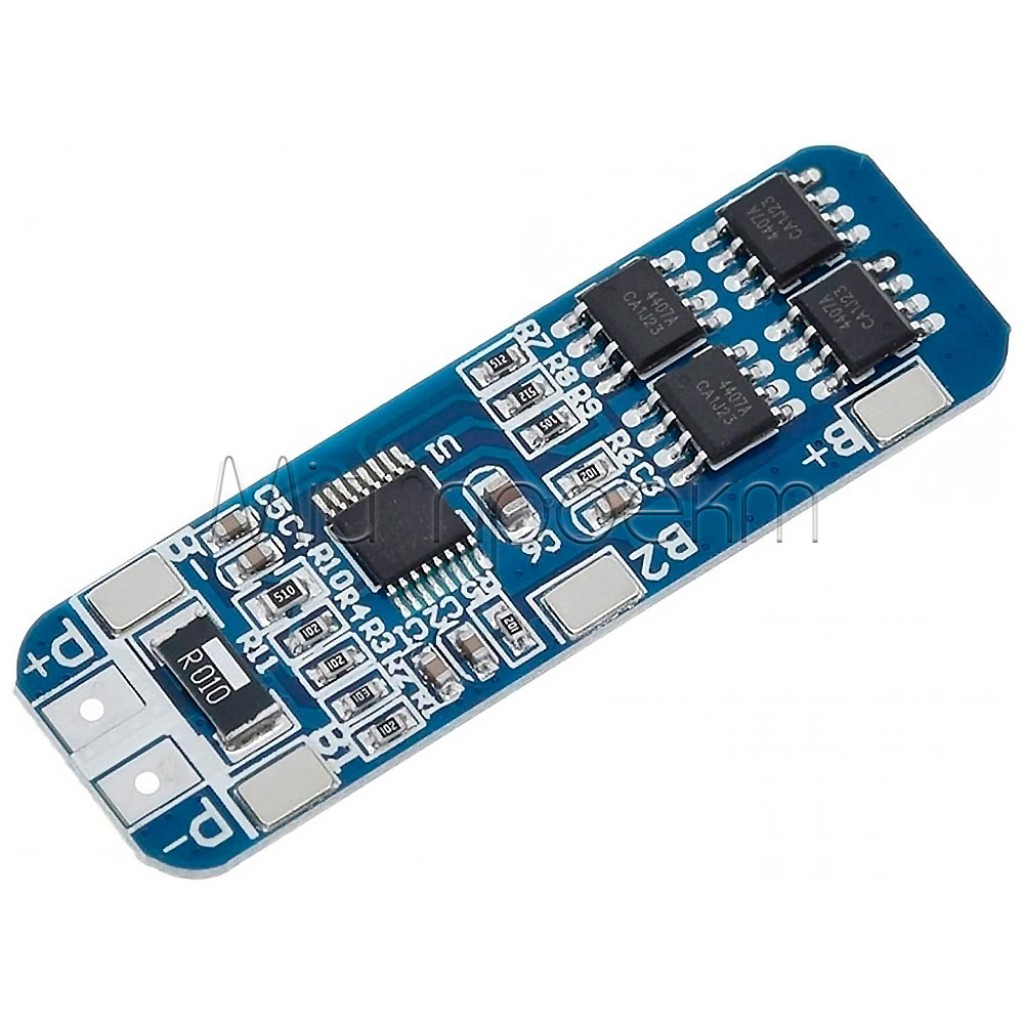

Кратко о HX-3S-01
HX-3S-01 — плата защиты для Li-ion аккумуляторной сборки 3S: трёх последовательно соединённых элементов с номинальным напряжением 11,1 В и напряжением полного заряда до 12,6 В. Плата отключает батарею при перезаряде, чрезмерном разряде, перегрузке по току и коротком замыкании.
Ключевые характеристики
- Модель
- HX-3S-01
- Тип
- плата защиты BMS для Li-ion аккумуляторов
- Конфигурация батареи
- 3S, три последовательно соединённых элемента
- Номинальное напряжение сборки
- 11,1 В
- Напряжение полного заряда
- 12,6 В
- Ток длительной нагрузки
- 5–8 А
- Кратковременный ток
- 9–10 А спецификация
- Защита
- от перезаряда, чрезмерного разряда, перегрузки по току и короткого замыкания
- Контакты
- B−, B1, B2, B+, P−, P+
- Рабочая температура платы
- от −40 до +50 °C
- Монтажный габарит

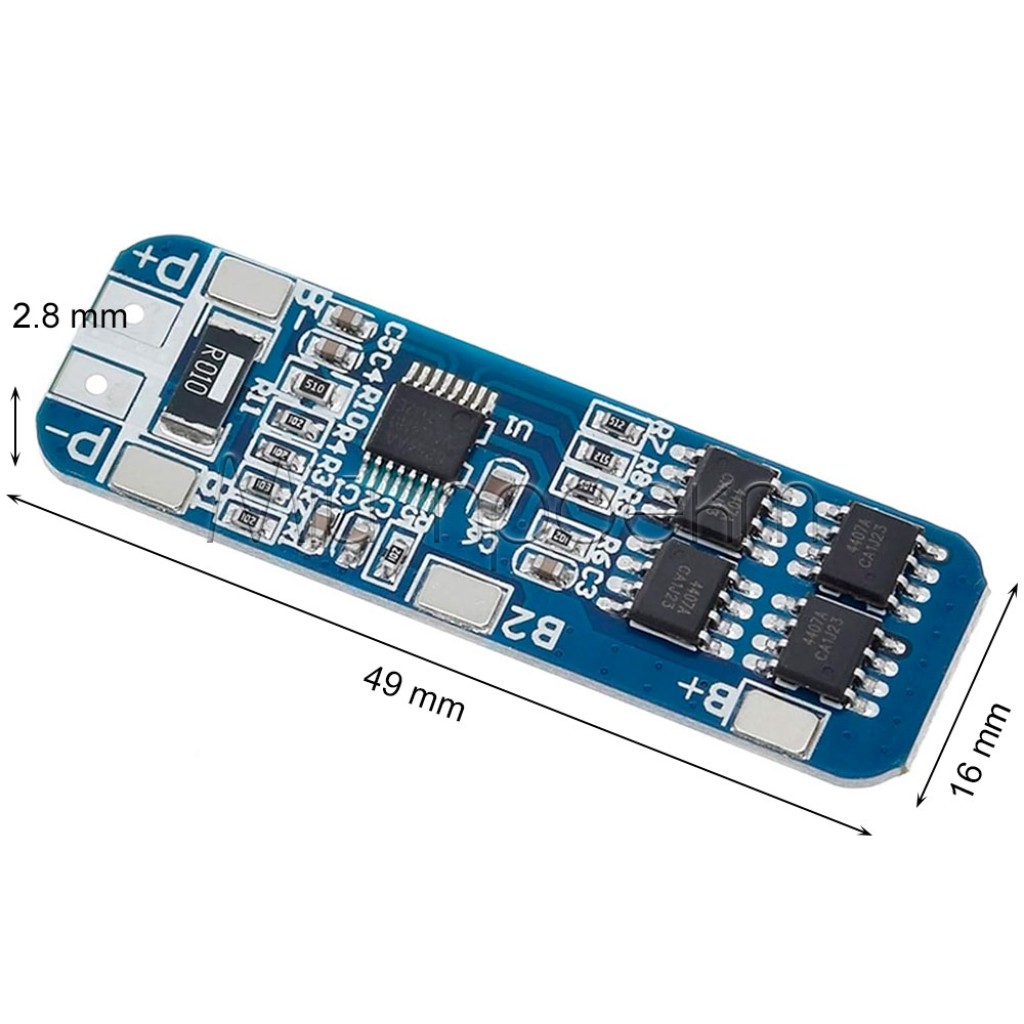

- приблизительно 50 × 16 мм; высоту компонентов проверяйте перед монтажом в тесный корпус
Подробное описание и особенности
Защитное отключение батареи
HX-3S-01 устанавливается между тремя секциями аккумуляторной сборки и внешними цепями зарядки и нагрузки. Контакты B−, B1, B2 и B+ позволяют плате контролировать последовательные секции, а P+ и P− используются для подключения зарядного устройства и потребителя.
Срабатывание защиты является аварийным ограничением, а не штатным способом управления зарядом или мощностью. Зарядное устройство, элементы, провода и нагрузку необходимо подобрать так, чтобы плата не работала постоянно вблизи порогов отключения.
Напряжение на выходе
Плата не является преобразователем напряжения: на P+ и P− доступно текущее напряжение аккумуляторной сборки, которое изменяется во время зарядки и разрядки. Если устройству необходимы стабильные 12 В, добавьте соответствующий DC-DC преобразователь; подключать нагрузку только на основании надписи «12 В» без проверки допустимого диапазона не следует.
Ток и подбор элементов
Рабочий ток определяется не только платой. Каждый элемент, параллельная группа, никелевая лента, провод и контакт должны выдерживать ток нагрузки с запасом. Для длительного режима используйте диапазон 5–8 А; нагрузка с большим пусковым током может вызвать отключение даже при небольшом среднем потреблении.
B1 и B2 необходимы для контроля промежуточных точек 3S-сборки, но сами по себе не подтверждают параметры активной балансировки. Используйте одинаковые исправные элементы с близкими напряжениями, ёмкостью и историей эксплуатации; не смешивайте новые и изношенные аккумуляторы.
Подойдёт / не подойдёт
Подойдёт
- для Li-ion батареи 3S из трёх последовательных секций по 3,7 В;
- для сборки с номинальным напряжением 11,1 В и полным зарядом до 12,6 В;
- для нагрузки до 5–8 А в длительном режиме при условии достаточного допустимого тока элементов и проводников;
- для портативных и резервных источников питания, если потребитель допускает изменение напряжения 3S-батареи или подключён через DC-DC преобразователь.
Не подойдёт
- для батарей 1S, 2S, 4S, LiFePO4 или аккумуляторов другого химического типа с отличающимися порогами напряжения;
- в качестве самостоятельного зарядного устройства или стабилизатора на 12 В;
- для непрерывной нагрузки около 10 А или потребителей с непроверенным большим пусковым током;
- если требуется балансировка с заданным и гарантированным током;
- для замены BMS другой конфигурации без проверки расположения контактов, габаритов и схемы подключения.
Примеры применения
Сборка 3S может питать контроллер, сенсорный узел или другую портативную электронику через DC-DC преобразователь, подобранный под полный диапазон напряжения батареи.
HX-3S-01 можно использовать в аккумуляторном блоке для совместимого мониторингового или сетевого оборудования, если зарядный модуль, ток и допустимое входное напряжение потребителя соответствуют 3S-сборке.
Плата может защищать 3S-батарею в автономном светильнике. Драйвер светодиодов должен корректно работать с изменяющимся напряжением батареи, а зарядка должна выполняться отдельным контроллером на 12,6 В.
Подключение
Подготовьте три секции
Используйте одинаковые исправные Li-ion элементы с близкими напряжениями. До монтажа проверьте каждый элемент мультиметром и не используйте аккумуляторы с повреждённой оболочкой, вмятинами или необычным нагревом.
Сверьте контакты на плате

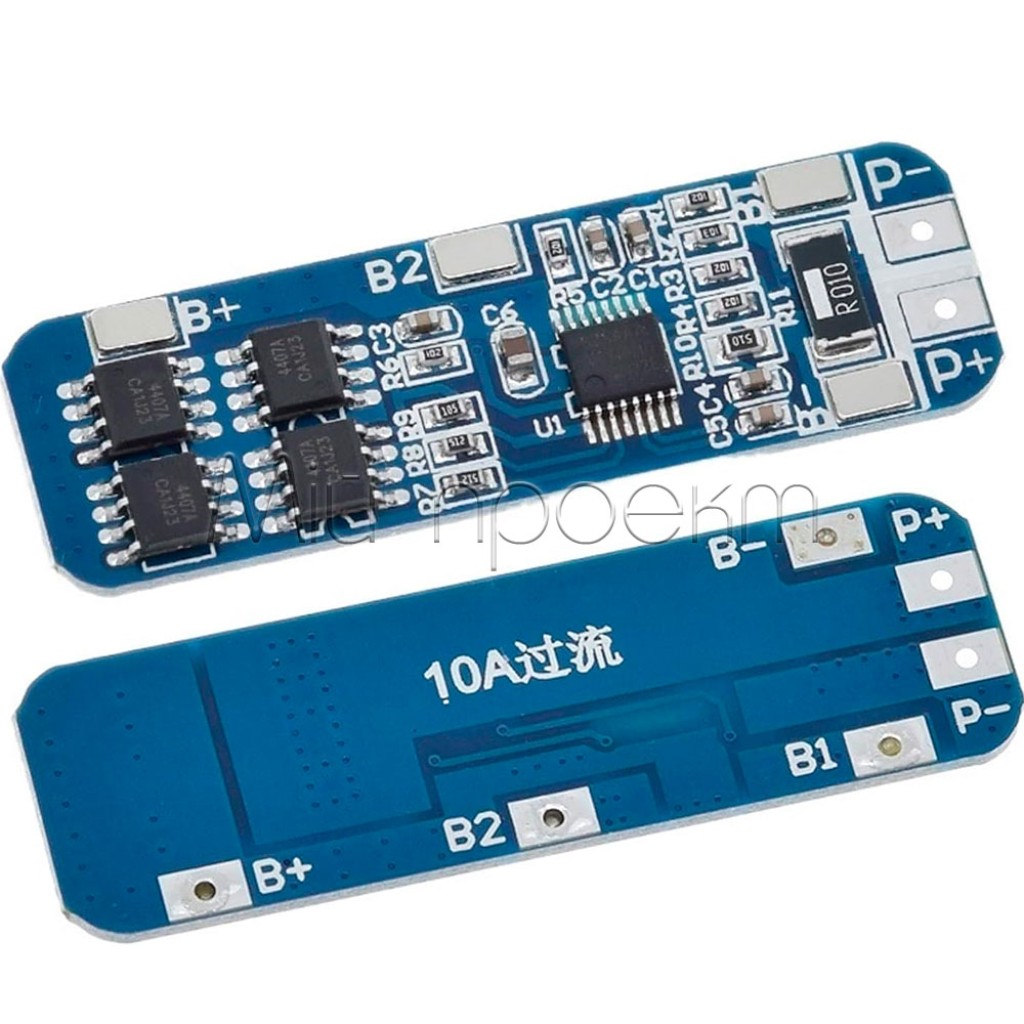

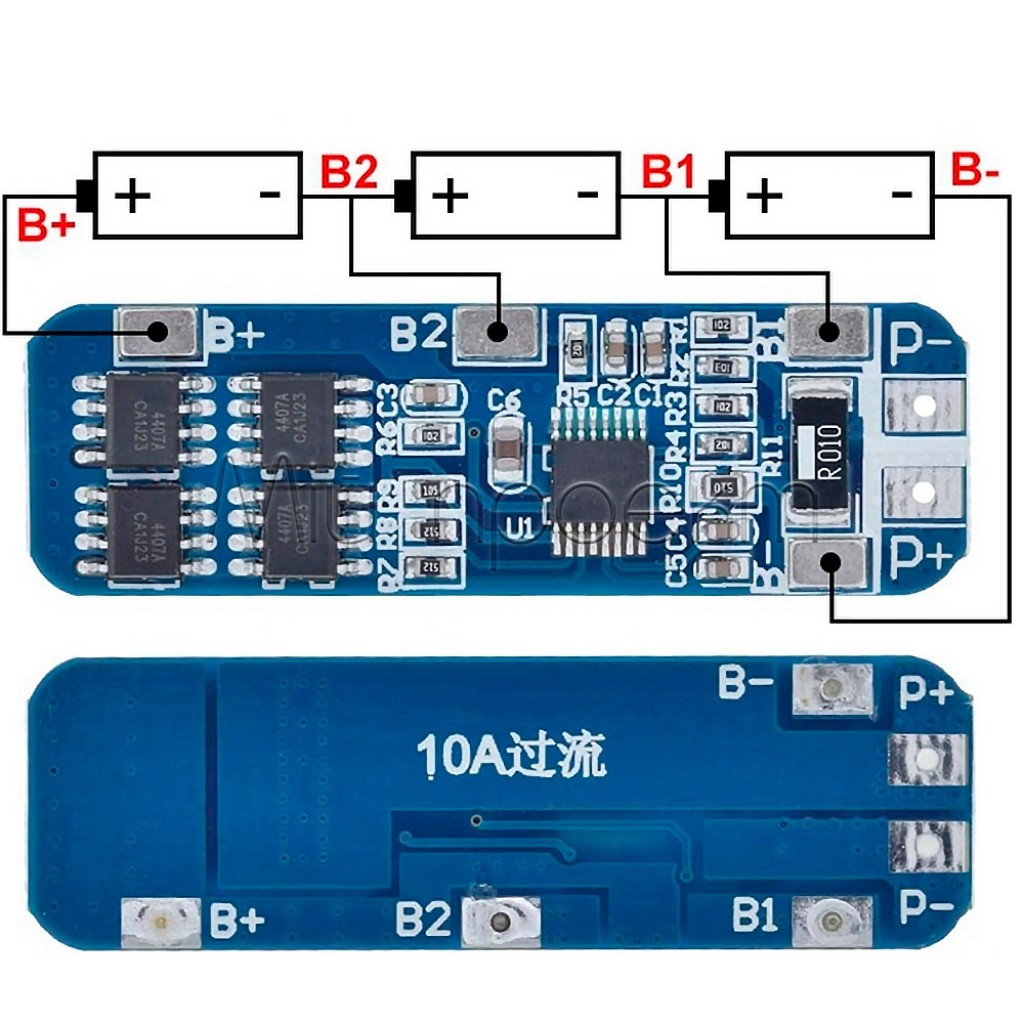

B− подключается к общему минусу батареи, B1 — к точке между первой и второй секциями, B2 — к точке между второй и третьей, B+ — к общему плюсу. Не ориентируйтесь только на цвет проводов.
Подключайте от B− к B+
После B− последовательно подключите B1, B2 и B+. Неправильный порядок, перепутанные промежуточные точки или обратная полярность могут повредить плату.
Проверьте напряжения секций
До подключения нагрузки измерьте напряжения относительно B−: на B1 должно быть напряжение одной секции, на B2 — двух, на B+ — всей 3S-сборки. Точные значения зависят от уровня заряда.
Подключите зарядку и нагрузку
Зарядное устройство и потребитель подключайте к P+ и P−. Для зарядки необходим контроллер CC/CV для Li-ion 3S с конечным напряжением 12,6 В; обычный адаптер постоянного напряжения не является равноценной заменой.
Выполните контрольный запуск
Первый запуск проводите с ограничением тока и контролем нагрева платы, элементов, проводов и контактов. Если защита сработала, сначала устраните причину, а не обходите выходные ключи.
Ограничения и безопасность
Не перепутайте полярность и промежуточные точки
Ошибка между B−, B1, B2 и B+ может повредить HX-3S-01, элементы или проводники. Проверьте схему и напряжения мультиметром до подключения P+ и P−.
Li-ion сборка требует защищённого монтажа
Не допускайте короткого замыкания, перегрева элементов во время монтажа и контакта никелевых соединений с корпусами аккумуляторов. Для 18650 используйте соответствующую изоляцию; повреждённые элементы не используйте.
10 А не является длительным режимом
Для постоянной нагрузки планируйте 5–8 А с учётом охлаждения и запаса. Ток 9–10 А допустим только кратковременно; пусковые импульсы двигателей и преобразователей могут вызвать отключение защиты.
Плата не управляет профилем зарядки
HX-3S-01 выполняет защитное отключение, но не формирует CC/CV. Заряжайте батарею только совместимым устройством для Li-ion 3S с максимальным напряжением 12,6 В.
Температурный диапазон батареи может быть уже
Диапазон работы платы от −40 до +50 °C не означает, что выбранные Li-ion элементы можно заряжать или разряжать во всём этом диапазоне. Соблюдайте температурные пределы конкретных аккумуляторов.
Совместимые товары и альтернативы
- Для зарядки 3S-сборки от USB Type-C можно использовать повышающий зарядный модуль Li-ion 3S на 12,6 В.
- Для ориентировочного контроля суммарного напряжения батареи подойдёт индикатор уровня заряда HW-680 для 3S.
- При сборке пакета из элементов 18650 пригодится изоляционная прокладка для положительного контакта 18650.
- Если нагрузке требуется больший запас по току, рассмотрите BMS HX-3S-FL20 для 3S и отдельно проверьте её длительный ток, габариты и соответствие аккумуляторов.
FAQ
Можно ли постоянно нагружать HX-3S-01 током 10 А?
Не рекомендуется. Для длительной работы используйте 5–8 А, а 9–10 А рассматривайте только как кратковременный режим. Дополнительно проверьте допустимый ток элементов, соединений и проводов.
Обеспечивает ли плата стабильные 12 В?
Нет. Напряжение на выходе изменяется вместе с напряжением 3S-батареи. Для устройства со стабильным питанием необходим отдельный DC-DC преобразователь.
Можно ли заряжать сборку обычным адаптером на 12 В?
Нет. Для Li-ion 3S необходимо зарядное устройство с режимом CC/CV и конечным напряжением 12,6 В. Защитная плата не заменяет контроль тока и напряжения зарядки.
Выполняет ли HX-3S-01 балансировку элементов?
Плата контролирует три секции через B1 и B2, но отдельный ток балансировки для этой модели не определён. Не используйте HX-3S-01 как гарантированный активный балансир и устанавливайте подобранные элементы с близкими напряжениями.
Что делать, если после сборки нет напряжения на P+ и P−?
Отключите нагрузку, проверьте полярность, порядок B−, B1, B2, B+ и напряжение каждой секции. После правильного подключения подайте заряд от совместимого контроллера 3S через P+ и P−; после глубокого разряда это может потребоваться для восстановления выхода. Не обходите защитные ключи.
Подходит ли плата для LiFePO4?
Нет. HX-3S-01 предназначена для Li-ion секций с номинальным напряжением 3,7 В. Для LiFePO4 необходима BMS с порогами, рассчитанными на этот химический тип аккумуляторов.
