Кратко о HW-680

HW-680 — кнопочный светодиодный индикатор для быстрой оценки уровня заряда литиевой батареи 3S с номинальным напряжением 11,1 В и напряжением полного заряда до 12,6 В. Четыре светодиода показывают один из уровней 25%, 50%, 75% или 100% в соответствии с общим напряжением сборки.

Модуль подходит для встроенной или периодической проверки батареи нажатием кнопки. HW-680 только отображает уровень напряжения: он не заряжает аккумуляторы и не заменяет BMS.

Ключевые характеристики

Модель: HW-680
Конфигурация батареи: 3S, три последовательно соединённых литиевых элемента
Номинальное напряжение батареи: 11,1 В
Максимальное входное напряжение: 12,6 В

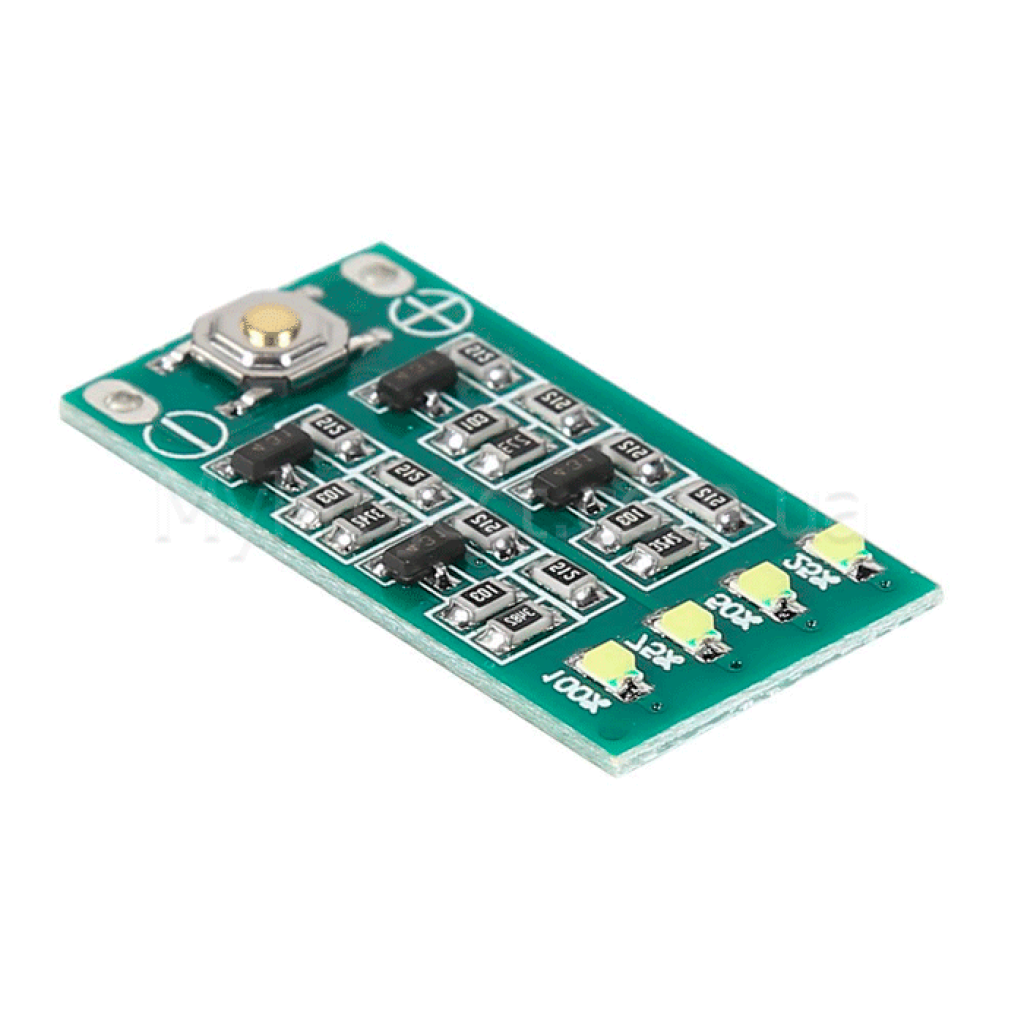

Индикация: 4 светодиода: 25%, 50%, 75%, 100%
Пороги индикации: 10–10,7 В; 10,7–11,3 В; 11,3–11,9 В; 11,9–12,6 В
Активация: кнопка проверки

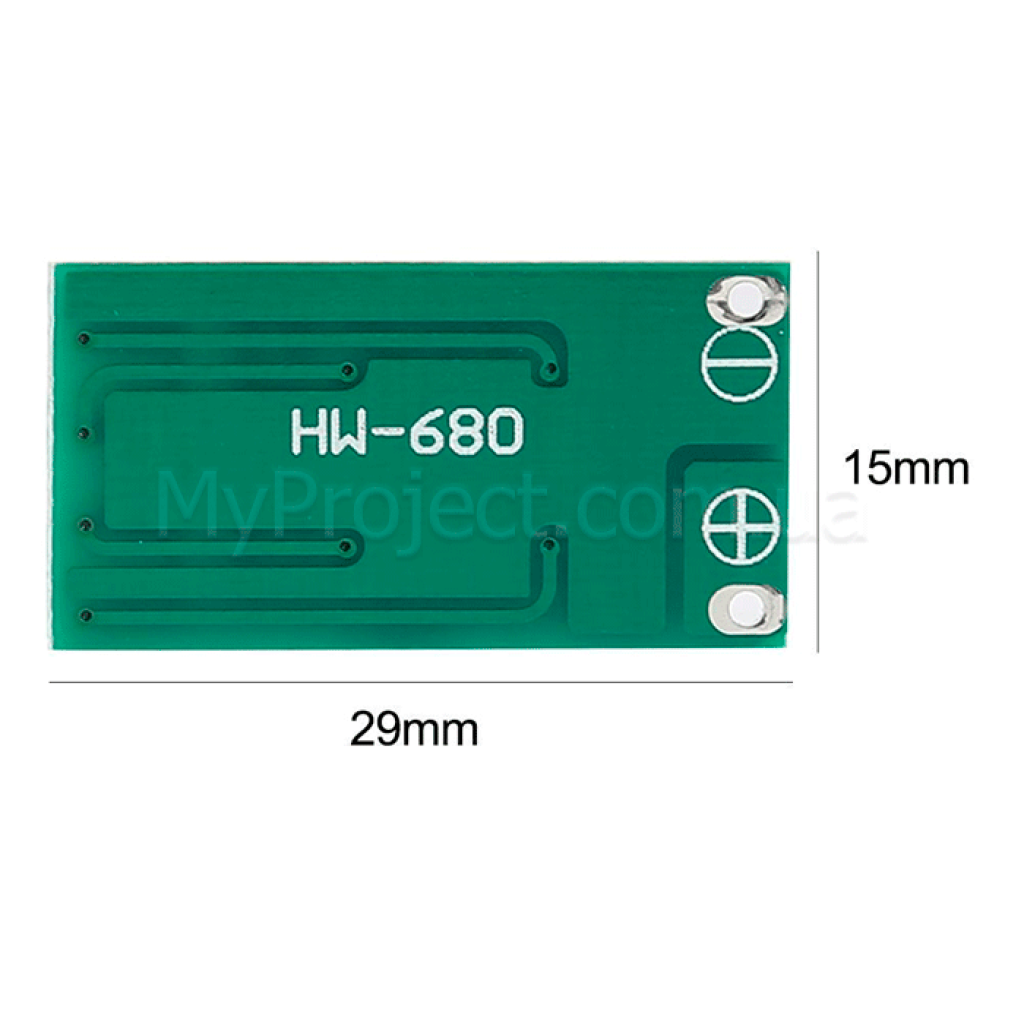

Размеры модуля: 29 × 15 × 3 мм

Подробное описание и особенности

Как работает индикация

HW-680 оценивает состояние всей батареи 3S по её суммарному напряжению. После нажатия кнопки модуль сопоставляет измеренное напряжение с четырьмя заданными диапазонами и включает соответствующий уровень светодиодной шкалы.

Обозначения 25%, 50%, 75% и 100% следует воспринимать как ступени быстрой оценки, а не как измерение фактической остаточной ёмкости в А·ч. Показания могут изменяться под нагрузкой и после её отключения; на оценку по напряжению также влияют температура, ток разряда и старение батареи.^[1]

Практический результат

Кнопочная проверка позволяет быстро оценить батарею перед запуском устройства без постоянно включённой индикации. Компактная плата занимает 29 × 15 мм, поэтому её можно установить внутри портативного корпуса или вывести светодиоды и кнопку на панель.

Подойдёт / не подойдёт

Подойдёт

для литиевых батарей 3S с номинальным напряжением 11,1 В и полным зарядом до 12,6 В;
для быстрой проверки заряда перед использованием портативного устройства;
для встроенной четырёхступенчатой индикации в DIY-проекте;
когда достаточно ориентировочной оценки по общему напряжению батареи.

Не подойдёт

для батарей 1S, 2S, 4S или сборок с другим напряжением полного заряда;
для контроля напряжения каждого элемента отдельно;
в качестве зарядного устройства, балансира или платы защиты;
для точного измерения остаточной ёмкости или прогноза времени работы.

Примеры применения

Портативное устройство

Установите HW-680 на панель корпуса, чтобы проверять батарею 3S перед работой или зарядкой.

Радиоуправляемая модель или робот

Используйте индикатор для быстрой предстартовой проверки батареи без подключения отдельного вольтметра.

Самодельный источник питания

Добавьте четырёхступенчатую шкалу к аккумуляторному блоку 3S, если нужна простая локальная индикация, а не цифровой мониторинг.

Подключение

Проверьте батарею
Убедитесь, что это литиевая сборка 3S и её максимальное напряжение не превышает 12,6 В.
Сверьте полярность
Перед монтажом найдите обозначения плюса и минуса на плате и проверьте полярность батареи мультиметром.
Подключите модуль
Подключите положительный контакт HW-680 к общему плюсу батареи, а отрицательный — к общему минусу. Не допускайте короткого замыкания во время монтажа.
Проверьте показания
Нажмите кнопку и сопоставьте светодиодный уровень с порогами напряжения. Для сопоставимых результатов проверяйте батарею в одинаковом режиме нагрузки.

Ограничения и безопасность

Не превышайте 12,6 В

Подключайте HW-680 только к соответствующей батарее 3S. Более высокое напряжение или другая конфигурация могут повредить модуль и привести к неправильным показаниям.

Соблюдайте полярность

Обратное подключение плюса и минуса может вывести плату из строя. Проверяйте полярность до подачи напряжения.

Индикатор не защищает батарею

HW-680 не отключает заряд или нагрузку при опасном напряжении. Для аккумуляторной сборки необходимы отдельные BMS и зарядное устройство, подобранные с учётом её химического состава, конфигурации и тока.

Показания являются ориентировочными

Напряжение батареи проседает под нагрузкой и восстанавливается после её отключения, поэтому светодиодный уровень может изменяться без зарядки или разрядки.

Совместимые товары и аксессуары

Для отдельной защиты литиевой сборки 3S можно рассмотреть BMS разных форматов: HX-3S-03, HX-3S-FL10A или HX-3S-FL20. Выбирайте BMS по допустимому непрерывному току нагрузки, параметрам батареи и необходимым функциям защиты.

FAQ

Можно ли подключить HW-680 к батарее 4S?

Нет. HW-680 предназначен для батареи 3S с максимальным напряжением 12,6 В. Для 4S необходим индикатор с соответствующей шкалой напряжения.

Показывает ли модуль точную остаточную ёмкость?

Нет. Четыре светодиода показывают ориентировочный уровень по напряжению всей батареи. Модуль не измеряет отданный заряд в мА·ч и не прогнозирует точное время работы.

Нужна ли отдельная BMS?

Да, если аккумуляторной сборке необходима защита от перезаряда, чрезмерного разряда, перегрузки или короткого замыкания. HW-680 выполняет только функцию индикации.

Почему уровень изменяется после включения нагрузки?

Под токовой нагрузкой напряжение батареи может временно снижаться, поэтому индикатор переходит на более низкую ступень. После отключения нагрузки напряжение частично восстанавливается.

Документы и источники

Texas Instruments, Battery Gauging Algorithm Comparison, SLUAAR3, декабрь 2023 — особенности и ограничения оценки уровня заряда по напряжению.
