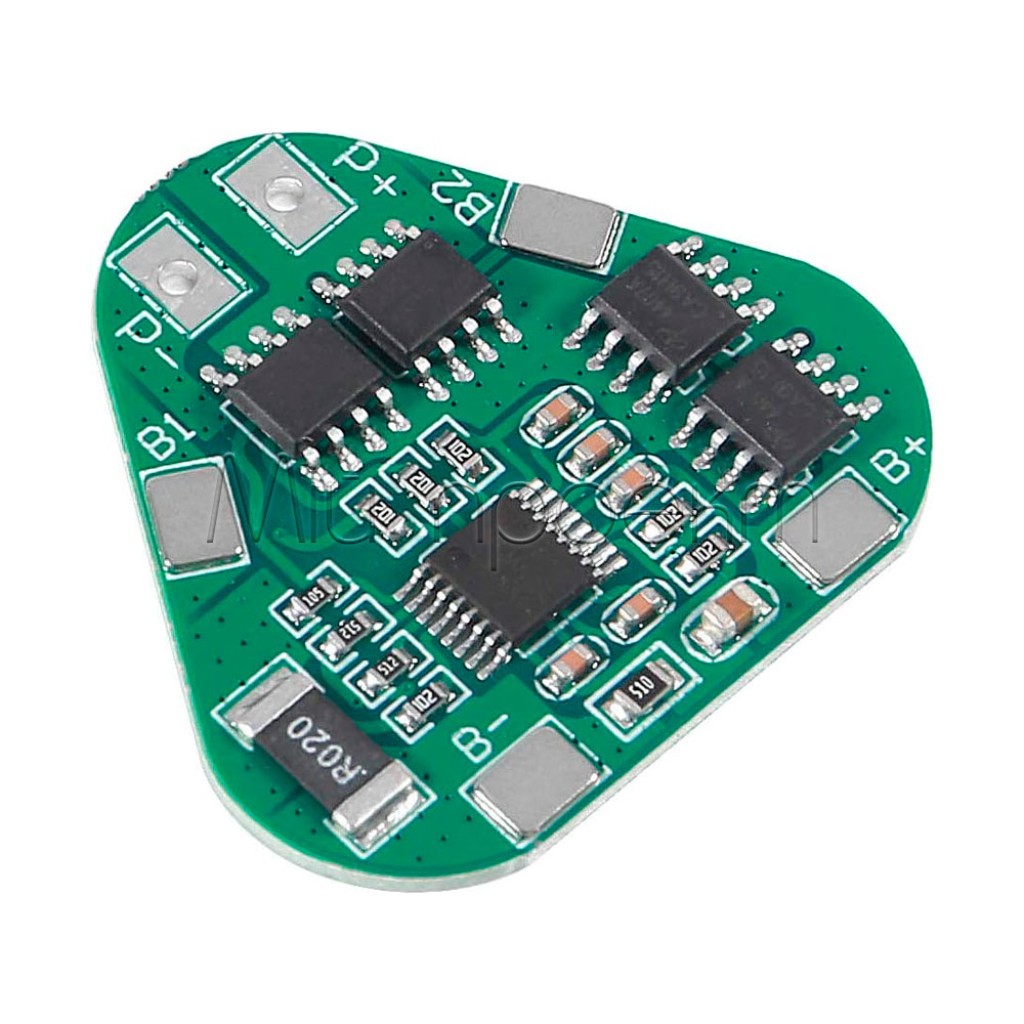

Кратко о HX-3S-03

HX-3S-03 — компактная треугольная BMS-плата для защиты литий-ионной батареи 3S: трёх последовательно соединённых групп с номинальным напряжением 11,1 В и напряжением полного заряда 12,6 В. Плата отключает заряд или нагрузку при перезаряде, чрезмерном разряде, перегрузке и коротком замыкании.

Максимальный ток платы — 8 А. Для двигателей и другой нагрузки с большим пусковым током необходим запас: короткий импульс выше допустимого уровня может сразу активировать защиту.

Ключевые характеристики

Модель: HX-3S-03
Конфигурация батареи: 3S Li-ion
Номинальное напряжение батареи: 11,1 В
Напряжение полного заряда: 12,6 В
Максимальный ток: 8 А
Отключение заряда: 4,25 ± 0,05 В на секцию
Отключение разряда: 2,5 ± 0,05 В на секцию
Защита: перезаряд, чрезмерный разряд, перегрузка, короткое замыкание

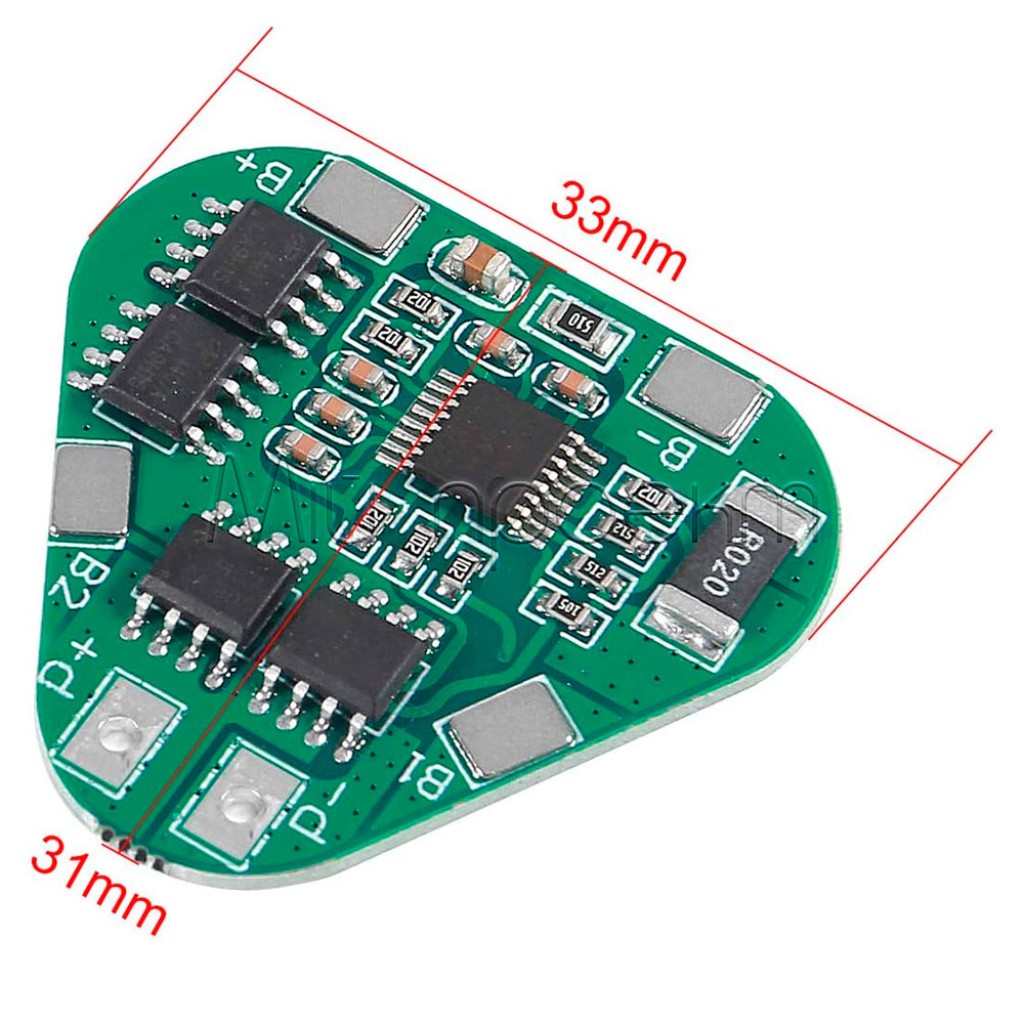

Размеры платы: 33 × 30 × 3 мм

Подробное описание и особенности

Что делает плата защиты

HX-3S-03 контролирует напряжение трёх последовательных секций и размыкает силовую цепь, когда одна из секций выходит за установленные пороги. Это помогает защитить батарею от типичных аварийных режимов, но не устраняет причину перегрузки или дисбаланса.

Плата не стабилизирует выход на уровне 12 В: напряжение батареи изменяется в течение цикла. Если нагрузке необходимы стабильные 12 В, 5 В или другое точное значение, добавьте соответствующий DC-DC преобразователь.

Зарядка и состояние элементов

HX-3S-03 не формирует профиль заряда. Для батареи 3S необходимо отдельное зарядное устройство 12,6 В с режимом CC/CV; функции зарядного устройства и защитного отключения выполняют разные узлы.^[1]

Собирайте батарею из одинаковых по типу, ёмкости и состоянию элементов. Перед последовательным соединением выровняйте напряжение секций. Функция автоматической балансировки для этой модификации не подтверждена, поэтому не рассчитывайте на плату как на балансир.

Токовая нагрузка

Значение 8 А является максимальной характеристикой платы, а не гарантией для всей батареи. Элементы, соединения, провода и контакты должны отдельно выдерживать рабочий и пусковой ток. Для продолжительной работы оставляйте запас и контролируйте нагрев готовой сборки.

Подойдёт / не подойдёт

Подойдёт

для защиты 3S Li-ion батареи с номинальным напряжением 11,1 В;
для портативной электроники, автономного освещения и робототехники, если ток нагрузки имеет достаточный запас относительно 8 А;
для компактного аккумуляторного блока, где для платы предусмотрено место не менее 33 × 30 × 3 мм;
для системы с отдельным зарядным устройством 12,6 В CC/CV.

Не подойдёт

для батарей 1S, 2S, 4S или другой химии и напряжения;
в качестве самостоятельного зарядного устройства, стабилизатора 12 В или DC-DC преобразователя;
для нагрузки с током более 8 А или непроверенным большим пусковым импульсом;
для сборки, которой необходима подтверждённая автоматическая балансировка секций.

Примеры применения

Аккумуляторное освещение

Плата может защищать 3S батарею для светодиодного освещения, если драйвер или преобразователь совместим с изменяющимся напряжением батареи, а ток остаётся ниже допустимого уровня.

Портативное электронное устройство

HX-3S-03 подходит для компактного автономного питания контроллера, дисплея или другой электроники через необходимый стабилизатор напряжения.

Робот или модель с небольшим приводом

Плату можно использовать, если рабочий и пусковой ток двигателя измерены и не активируют защиту. Для неизвестного или высокого стартового тока необходима BMS с большим подтверждённым запасом.

Подключение

Подготовьте три секции
Используйте совместимые Li-ion элементы с близким напряжением. Не соединяйте в одну батарею случайные элементы разной модели, ёмкости, истории использования или уровня заряда.
Проверьте точки батареи

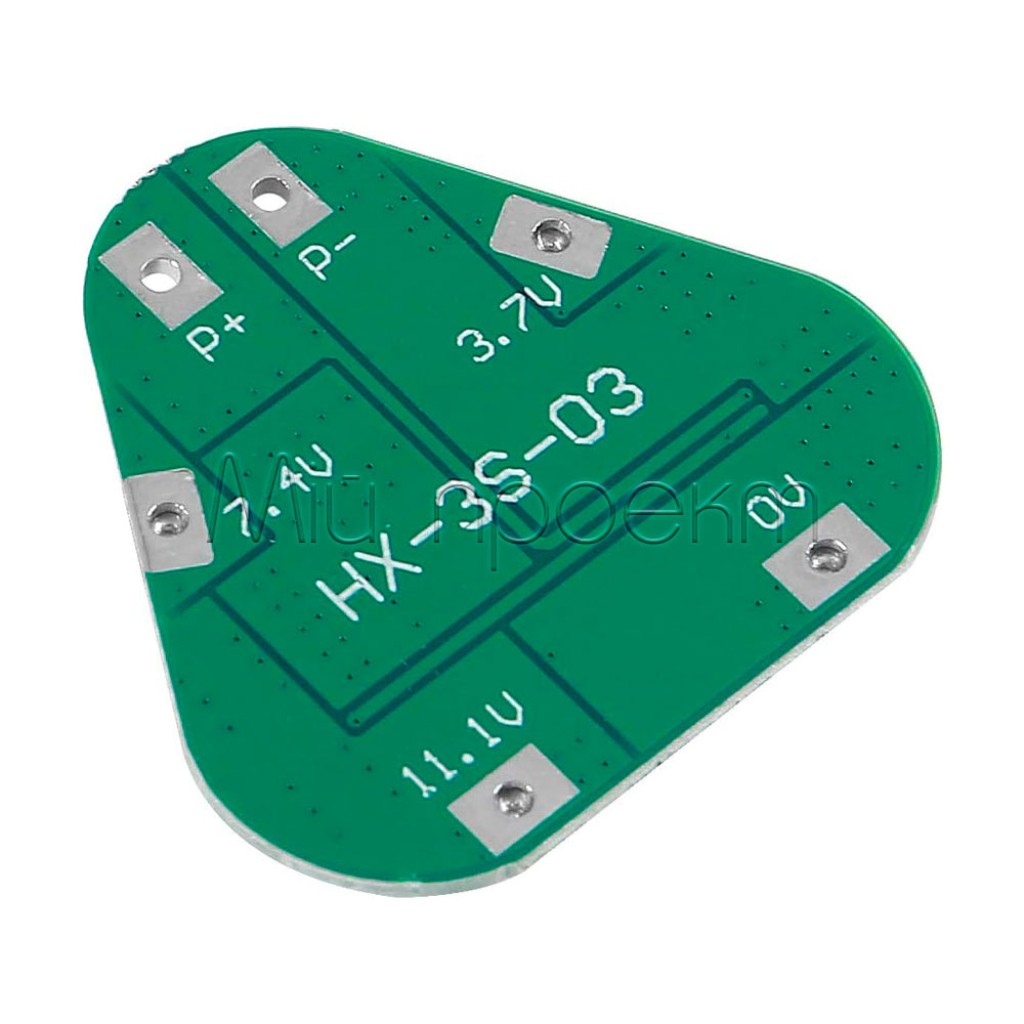

До пайки мультиметром проверьте полярность и последовательные точки: B− — 0 В, B1 — приблизительно 3,7 В, B2 — приблизительно 7,4 В, B+ — приблизительно 11,1 В для батареи с номинально заряженными секциями. Фактические значения зависят от их состояния заряда.
Подключите плату согласно маркировке

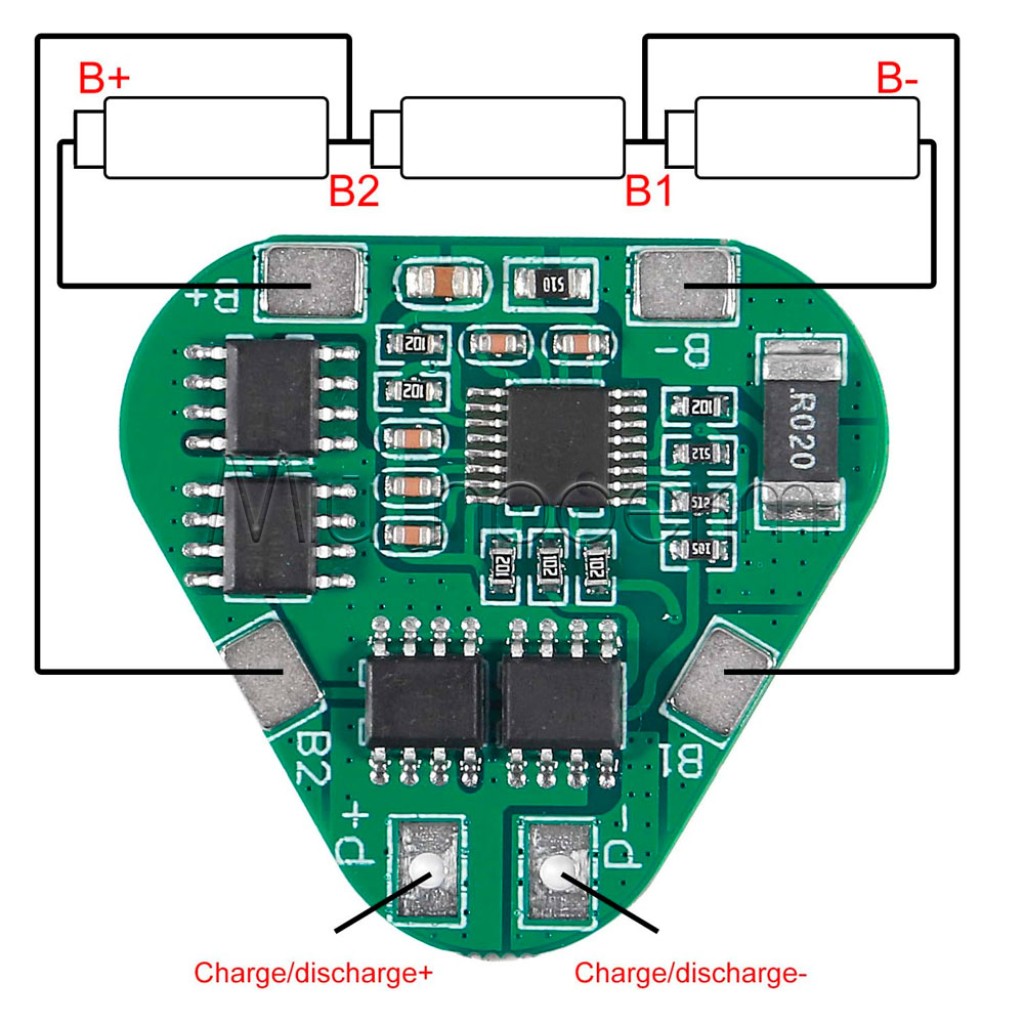

Соедините B−, B1, B2 и B+ только с соответствующими точками батареи. Зарядное устройство и нагрузку подключайте к силовым выводам согласно схеме и маркировке именно вашей платы. Не подавайте питание, пока не проверены все соединения.
Активируйте и проверьте выход
После сборки подключите совместимое зарядное устройство 12,6 В: первая зарядка может потребоваться для активации выхода. Перед подключением нагрузки проверьте напряжение и полярность на силовых контактах.

Ограничения и безопасность

Не допускайте ошибок в последовательности и полярности

Перепутанные B−, B1, B2 или B+ могут повредить плату, элементы и проводку. Каждую точку проверяйте мультиметром до пайки и повторно до подключения зарядного устройства.

Заряжайте только до 12,6 В

Используйте зарядное устройство CC/CV для 3S Li-ion с конечным напряжением 12,6 В. Не подключайте батарею непосредственно к обычному блоку питания и не полагайтесь на порог защиты как на штатный способ завершения зарядки.

Пусковой ток может отключить выход

Двигатель, компрессор или другая импульсная нагрузка может кратковременно потреблять ток выше рабочего. Если импульс превысит возможности HX-3S-03, плата перейдёт в режим защиты, даже если средний ток кажется приемлемым.

Защита не заменяет контроль готовой батареи

После сборки проверьте нагрев платы, проводов, контактов и элементов под реальной нагрузкой. При необычном нагреве, запахе, вздутии или повреждении оболочки немедленно прекратите работу.

Совместимые товары и аксессуары

Для зарядки 3S батареи от источника 5 В можно использовать повышающий зарядный модуль 3S с выходом 12,6 В и разъёмом Type-C. Его зарядный ток составляет 0,37 А или 0,74 А в зависимости от настройки входного тока.

Для ориентировочного контроля общего напряжения батареи подойдёт четырёхуровневый индикатор HW-680 для 3S, 11,1–12,6 В. Индикатор не измеряет напряжение каждой секции и не заменяет BMS.

FAQ

Заряжает ли HX-3S-03 аккумуляторы?

Нет. HX-3S-03 выполняет защитное отключение. Для зарядки необходимо отдельное устройство 12,6 В CC/CV, совместимое с 3S Li-ion.

Получу ли я на выходе стабильные 12 В?

Нет. Выход повторяет изменяющееся напряжение батареи с учётом падения на силовых элементах платы. Для стабильного напряжения используйте соответствующий DC-DC преобразователь.

Подойдёт ли плата для шуруповёрта или другого двигателя?

Только если измеренный пусковой и рабочий ток не превышает возможности платы и всей батареи. Максимальный ток HX-3S-03 составляет 8 А, а двигатель во время запуска может кратковременно потреблять значительно больше.

Почему после сборки нет напряжения на выходе?

Сначала проверьте полярность, напряжение каждой секции и правильность подключения B−, B1, B2 и B+. Если соединения выполнены правильно, подключите совместимое зарядное устройство 12,6 В для активации выхода.

Выравнивает ли плата напряжение между секциями?

Подтверждённой функции автоматической балансировки для этой модификации нет. Перед сборкой выровняйте напряжение секций, а при необходимости используйте отдельное решение для балансировки.

Документы и источники

Panasonic, Overcharge/Overdischarge/Overcurrent Safety Circuits; How to Charge the Batteries — разграничение функций защитной схемы и зарядного устройства, принцип зарядки Li-ion методом CC/CV.
