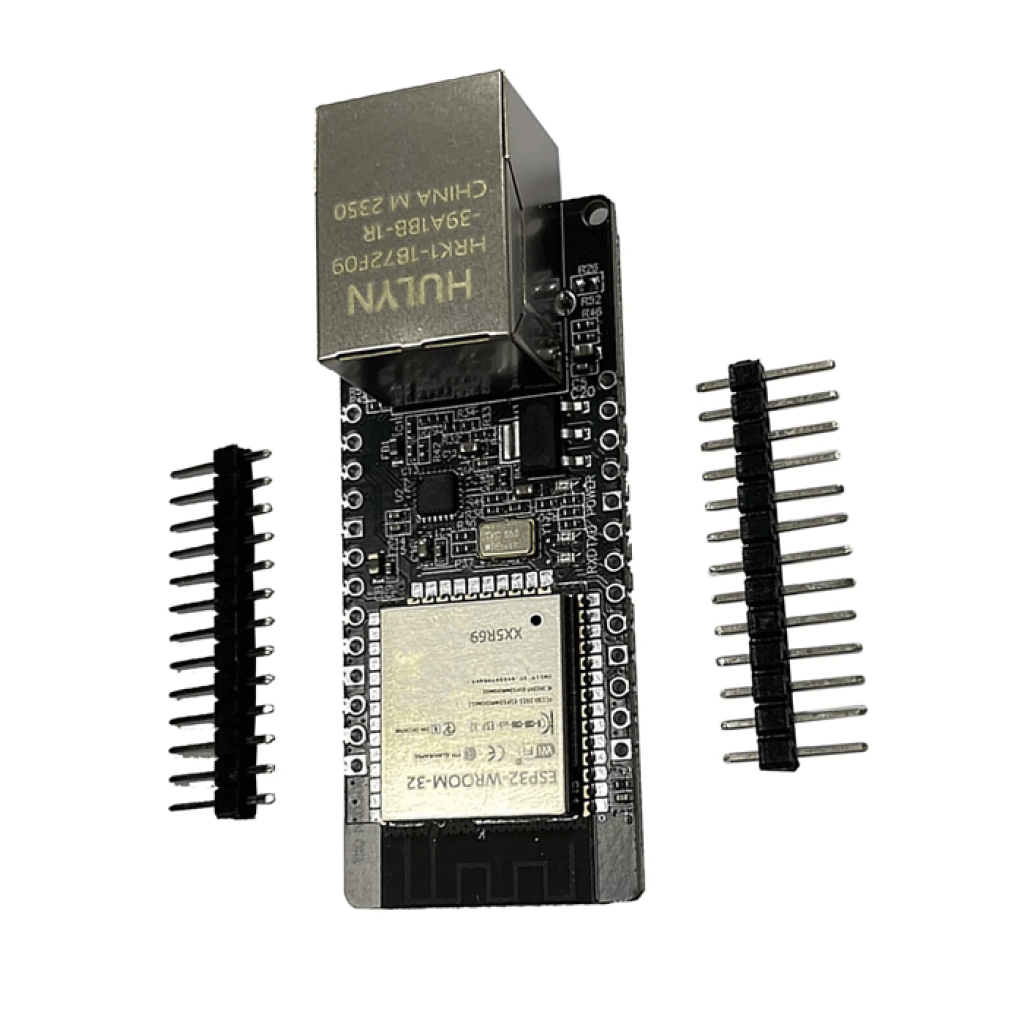

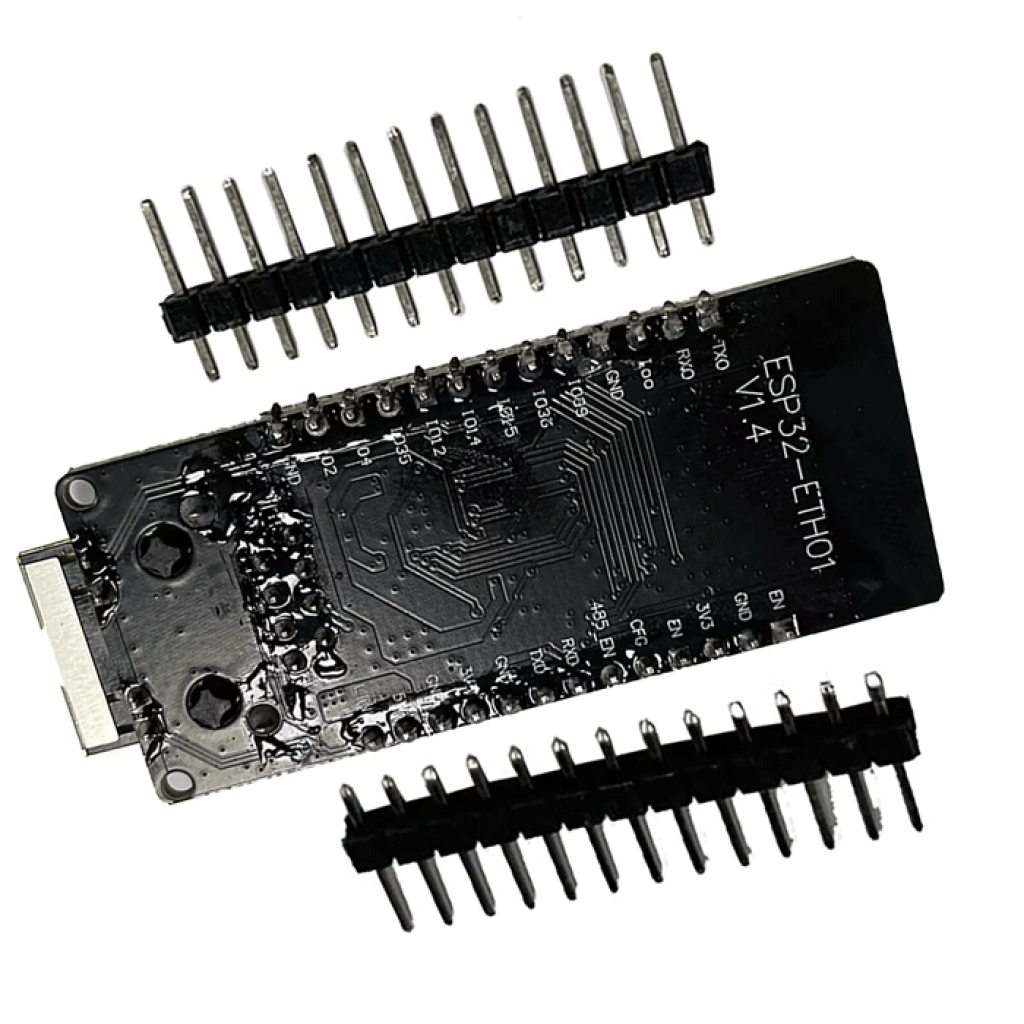

WT32-ETH01 V1.4 Плата маршрутизатора на базе ESP32 (Ethernet, Wi-Fi, Bluetooth)

Страна-производитель: Китай Код товара: 1619
1
Все о товаре
Описание
Характеристики
Отзывы 1
Вопросы0
FAQ
Инструкция
Рекомендуем
WT32-ETH01 V1.4 Плата маршрутизатора на базе ESP32 (Ethernet, Wi-Fi, Bluetooth)
WT32-ETH01 V1.4 Плата маршрутизатора на базе ESP32 (Ethernet, Wi-Fi, Bluetooth)
WT32-ETH01 V1.4 Плата маршрутизатора на базе ESP32 (Ethernet, Wi-Fi, Bluetooth)
WT32-ETH01 V1.4 Плата маршрутизатора на базе ESP32 (Ethernet, Wi-Fi, Bluetooth)
Нет в наличии
Код товара: 1619
660.00 грн
🚚 Відправка щодня о 15 годині, окрім неділі
-Рабочее напряжение-:5 В через вход 5V или стабилизированные 3,3 В через вход 3V3; только один вход питания одновременно
-Напряжение логики управления-:3,3 В; питание платы через 5V не означает совместимости GPIO с сигналами 5 В
-Рекомендуемый ток-:Источник питания должен обеспечивать не менее 500 мА для модуля; ток периферии учитывается дополнительно. Это требование к источнику, а не постоянное потребление
-Интерфейс-:Ethernet, Wi-Fi, Bluetooth; UART и GPIO; I²C и SPI настраиваются на доступных подходящих выводах. Для RS485 нужен внешний трансивер
-Флеш-память-:32 Мбит (4 МБ)
-Хранилище данных ОЗУ-:520 КБ
-Тип разъема-:RJ-45
-Скорость передачи-:UART: 80–5 000 000 бод; Ethernet: 10/100 Мбит/с на физическом уровне, не гарантированная скорость прикладного обмена
-Чип-:Микроконтроллер ESP32; Ethernet PHY LAN8720A
-Размеры-:56 × 22,5 × 17 мм
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Почта
Meest Почта
от 49 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
WT32-ETH01 V1.4 Плата маршрутизатора на базе ESP32 (Ethernet, Wi-Fi, Bluetooth)
Код товара: 1619
660.00 грн
Описание

Кратко о WT32-ETH01 V1.4

WT32-ETH01 V1.4 — плата разработчика на ESP32 с Ethernet через RJ45, Wi-Fi и Bluetooth для сетевых датчиков, контроллеров и шлюзов IoT. Проводное подключение позволяет разместить узел там, где нет подходящего покрытия Wi-Fi, но есть кабель локальной сети.

Плата требует настройки прошивки под свою задачу. Встроенного USB-порта для программирования нет: для первой загрузки собственной программы нужен внешний USB–UART адаптер с логикой 3,3 В.

Ключевые характеристики

Микроконтроллер
ESP32, два ядра Tensilica Xtensa LX6, частота до 240 МГц
Память
Flash 4 МБ (32 Мбит), SRAM 520 КБ
Ethernet
LAN8720A, RJ45 с индикацией, 10/100 Мбит/с — скорость физического соединения, не гарантированная скорость передачи данных программы
Wi-Fi
2,4 ГГц, IEEE 802.11 b/g/n/e/i; до 150 Мбит/с на физическом уровне 802.11n[1]
Bluetooth
4.2 BR/EDR и BLE
Питание
5 В на контакте 5V или стабилизированные 3,3 В на 3V3; только один вариант одновременно[1]
Источник питания
способность отдавать не менее 500 мА для модуля; периферия требует дополнительного запаса[1]
Логические уровни
3,3 В
Периферийные интерфейсы
UART, GPIO; I²C и SPI настраиваются на доступных подходящих выводах
Последовательный порт
диапазон настройки скорости 80–5 000 000 бод; поддержка конкретного режима зависит от прошивки и другого узла[1]
Рабочая температура
−40…+85 °C

Подробное описание и особенности

Ethernet в собственном контроллере

WT32-ETH01 объединяет ESP32, Ethernet PHY LAN8720A и сетевой разъём на одной плате. Связь между ESP32 и PHY реализована через RMII, поэтому для добавления Ethernet не нужен отдельный внешний сетевой модуль.[1] Прикладная программа определяет, какие данные собирать, как ими управлять и куда передавать их в сети.

Ethernet устраняет зависимость проводного узла от покрытия Wi-Fi, но не гарантирует отсутствия задержек или потерь пакетов. Работа сетевого приложения зависит также от питания, кабеля, коммутатора, сетевых настроек и прошивки.

GPIO, датчики и последовательный обмен

WT32-ETH01 имеет отдельный UART0 для загрузки прошивки: TXD0 — GPIO1, RXD0 — GPIO3. Для периферийного UART выведены GPIO17 (TXD2) и GPIO5 (RXD2). GPIO35, GPIO36 и GPIO39 работают только как входы.[1] При выборе контактов для периферии учитывайте назначение выводов, занятых Ethernet, и требования запуска ESP32.

Для I²C можно настроить SDA на GPIO33 и SCL на GPIO32. Эти контакты также имеют обозначения 485_EN и CFG соответственно,[1] поэтому их назначение нужно согласовать с прошивкой: один контакт не следует одновременно использовать для несовместимых функций.

Обозначение 485_EN означает управляющий сигнал для внешнего RS485-трансивера, а не готовую пару A/B.[1] Для подключения оборудования RS485 нужны отдельный совместимый трансивер с UART-логикой 3,3 В и реализация нужного протокола в программе.

Среды разработки и интеграция

WT32-ETH01 можно программировать через Arduino IDE или ESP-IDF, а ESPHome позволяет создать узел для Home Assistant. Поддержку Ethernet нужно включить и настроить именно для WT32-ETH01; выбора произвольной платы ESP32 недостаточно. Обновления OTA возможны после установки прошивки, которая поддерживает такой способ обновления.

Режимы Wi-Fi, Bluetooth и Ethernet зависят от программного обеспечения и доступных ресурсов. Для одновременной конфигурации Wi-Fi и Ethernet в версиях ESPHome с поддержкой нескольких интерфейсов нужно задать список приоритетов network.priority с обоими интерфейсами; для других версий проверяйте ограничения перед сборкой прошивки.[2]

Подойдёт / не подойдёт

Подойдёт

  • Для собственного сетевого датчика или контроллера с Ethernet.
  • Для автоматизации в подвале, гараже или техническом помещении с проложенной локальной сетью.
  • Для интеграции совместимых датчиков и UART-устройств после согласования логических уровней.
  • Для разработки на ESP32, когда нужен RJ45 без отдельной Ethernet-платы.

Не подойдёт

  • В качестве готового настроенного контроллера без программирования и проверки схемы.
  • Для прямого подключения линий RS485 A/B к UART или контакту 485_EN.
  • Для подачи сигналов 5 В непосредственно на GPIO.
  • Для прошивки обычным USB-кабелем без USB–UART адаптера.

Примеры применения

Мониторинг температуры и влажности

Подключите совместимый I²C-датчик с логикой 3,3 В, задайте его контакты в прошивке и передавайте показания через Ethernet на сервер или в Home Assistant. Такой узел можно разместить в технической комнате без использования Wi-Fi.

Сетевой шлюз для UART-устройства

Устройство с UART-логикой 3,3 В передаёт данные на периферийный последовательный порт WT32-ETH01, а собственная программа пересылает их через TCP или UDP. Формат сообщений и параметры UART должны соответствовать конечному устройству.

Опрос оборудования RS485

Добавьте внешний RS485-трансивер и программу опроса, чтобы передавать данные совместимого счётчика или датчика в локальную сеть. Поддержка Modbus RTU или другого протокола требует соответствующей реализации и настройки адреса и формата обмена.

Подключение и первый запуск

  1. Подготовьте питание и адаптер

    Для прошивки можно использовать USB–TTL UART адаптер CH340G, установив логические уровни 3,3 В. Питайте WT32-ETH01 от отдельного стабилизированного источника через соответствующий контакт питания; не полагайтесь на неизвестный допустимый ток выхода адаптера.

  2. Соедините UART0

    При выключенном питании соедините TX адаптера с RXD0 (GPIO3), RX адаптера с TXD0 (GPIO1), а GND — с общей землёй. Если плата питается отдельно, контакт питания адаптера оставьте неподключённым.

  3. Загрузите программу

    Для входа в режим загрузки соедините IO0 с GND перед подачей питания или сбросом. Загрузите совместимую прошивку, после чего уберите перемычку IO0–GND и перезапустите плату для обычной работы.

  4. Настройте Ethernet

    Для WT32-ETH01 в ESPHome задайте type: LAN8720, mdc_pin: GPIO23, mdio_pin: GPIO18, phy_addr: 1 и power_pin: GPIO16. Для тактирования в блоке clk используйте pin: GPIO0 и mode: CLK_EXT_IN.[2] Подключите RJ45 к локальной сети и проверьте получение IP-адреса и доступность узла.

Ограничения и безопасность

Не путайте питание и сигнальные уровни

Вход 5V предназначен для питания платы, но не делает GPIO совместимыми с сигналами 5 В. Используйте логику 3,3 В. Подавайте только 5 В на 5V или 3,3 В на 3V3; одновременное питание через оба входа запрещено.[1]

Оставьте запас тока для периферии

Минимальная способность источника отдавать 500 мА не означает постоянное потребление платы на таком уровне.[1] Ток подключённых датчиков и других модулей учитывайте дополнительно. Нестабильное питание может нарушить работу контроллера и сети.

Освободите IO0 после прошивки

Перемычку IO0–GND используйте только для входа в загрузчик. В обычном режиме GPIO0 нужен для внешнего тактового сигнала Ethernet,[2] поэтому не оставляйте его замкнутым на землю.

FAQ

Можно ли прошить WT32-ETH01 через USB?

WT32-ETH01 не имеет встроенного USB–UART. Для первой загрузки собственной прошивки нужен внешний адаптер с уровнями 3,3 В и ручной вход в режим загрузки. Дальнейшее OTA-обновление зависит от установленной программы.

Есть ли на плате готовый интерфейс RS485?

WT32-ETH01 имеет UART и сигнал 485_EN для управления внешним трансивером.[1] Для подключения A/B нужен отдельный RS485-трансивер; одной маркировки 485_EN недостаточно.

Обеспечит ли Ethernet передачу данных на 100 Мбит/с?

Ethernet-порт поддерживает физическое соединение 10/100 Мбит/с. Фактическая скорость прикладного обмена зависит от протокола, прошивки, обработки данных и сети и не равна автоматически скорости порта.

Какие контакты использовать для I²C?

Для I²C можно назначить GPIO33 как SDA и GPIO32 как SCL в прошивке. Освободите эти контакты от других функций и согласуйте питание и подтяжку шины с логикой 3,3 В.

Документы и источники

RJ-45

Характеристики
-Основные-
-Рабочее напряжение-
5 В через вход 5V или стабилизированные 3,3 В через вход 3V3; только один вход питания одновременно
-Напряжение логики управления-
3,3 В; питание платы через 5V не означает совместимости GPIO с сигналами 5 В
-Рекомендуемый ток-
Источник питания должен обеспечивать не менее 500 мА для модуля; ток периферии учитывается дополнительно. Это требование к источнику, а не постоянное потребление
-Интерфейс-
Ethernet, Wi-Fi, Bluetooth; UART и GPIO; I²C и SPI настраиваются на доступных подходящих выводах. Для RS485 нужен внешний трансивер
-Флеш-память-
32 Мбит (4 МБ)
-Хранилище данных ОЗУ-
520 КБ
-Тип разъема-
RJ-45
-Скорость передачи-
UART: 80–5 000 000 бод; Ethernet: 10/100 Мбит/с на физическом уровне, не гарантированная скорость прикладного обмена
-Чип-
Микроконтроллер ESP32; Ethernet PHY LAN8720A
-Дополнительные-
-Размеры-
56 × 22,5 × 17 мм
-Диапазон рабочей температуры-
−40…+85 °C
-Индикация-
Светодиоды питания и активности UART; зелёный индикатор RJ45 — наличие соединения, жёлтый — активность данных
-Стандарт Wi-Fi-
IEEE 802.11 b/g/n/e/i, 2,4 ГГц; до 150 Мбит/с на физическом уровне 802.11n
-Стандарт Bluetooth-
Bluetooth 4.2 BR/EDR и BLE
Отзывы
Рейтинг товара
4
Отзывов: 1
5
0
4
1
3
0
2
0
1
0
Кирило
13 февраля (22:07)
Особливість цієї плати — необхідно вручну увімкнути PHY через GPIO16 перед викликом ETH.begin(). Без цього виникають помилки power up timeout та init phy failed, і Ethernet не стартує.

Важливо: у нових версіях Arduino-ESP32 порядок параметрів у ETH.begin() такий:
(type, addr, mdc, mdio, power, clk_mode).

Обов’язкові параметри:
• ETH_CLK_MODE = ETH_CLOCK_GPIO17_OUT
• ETH_TYPE = ETH_PHY_LAN8720
• ETH_ADDR = 1
• ETH_POWER = 16 // ОБОВ'ЯЗКОВО для цієї плати !
• ETH_MDC = 23
• ETH_MDIO = 18

Перед ETH.begin():
• pinMode(16, OUTPUT);
• digitalWrite(16, HIGH);
• затримка ~100 мс
+
Достоинства товара:

Працює )

–
Недостатки товара:

Дока не відповідає реаліям

Вопросы и ответы
Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

Инструкция

⚡ Инструкция подключения WT32-ETH01 V1.4

ESP32 с Ethernet, Wi-Fi и Bluetooth — для IoT и DIY-проектов

1. Идентификация и основные компоненты

WT32-ETH01 — это плата на базе ESP32 с встроенным Ethernet-контроллером LAN8720A, который обеспечивает проводное подключение к сети в дополнение к беспроводным интерфейсам Wi-Fi и Bluetooth, которыми оснащён ESP32.

flowchart TD
    subgraph WT32ETH01["WT32-ETH01 (вид сверху)"]
      direction TB

      subgraph Components["Основные компоненты"]
        ESP32["ESP32
Микроконтроллер"] LAN8720["LAN8720A
Ethernet контроллер"] PORT["RJ45
Ethernet порт"] LEDS["Индикаторные
светодиоды"] end subgraph Pins["Выводы (контакты)"] direction TB subgraph LeftPins["Левая сторона"] direction TB L1["3V3"] --- L2["GND"] --- L3["IO36"] --- L4["IO39"] --- L5["IO34"] --- L6["IO35"] --- L7["IO32"] --- L8["IO33"] --- L9["IO25"] --- L10["IO26"] --- L11["IO27"] --- L12["IO14"] --- L13["IO12"] end subgraph RightPins["Правая сторона"] direction TB R1["5V"] --- R2["GND"] --- R3["IO23"] --- R4["IO22"] --- R5["TXD"] --- R6["RXD"] --- R7["IO21"] --- R8["IO19"] --- R9["IO18"] --- R10["IO5"] --- R11["IO17"] --- R12["IO16"] --- R13["IO0"] --- R14["EN"] end end end classDef pin fill:#f96,stroke:#333,stroke-width:2px class L1,L2,L3,L4,L5,L6,L7,L8,L9,L10,L11,L12,L13,R1,R2,R3,R4,R5,R6,R7,R8,R9,R10,R11,R12,R13,R14 pin

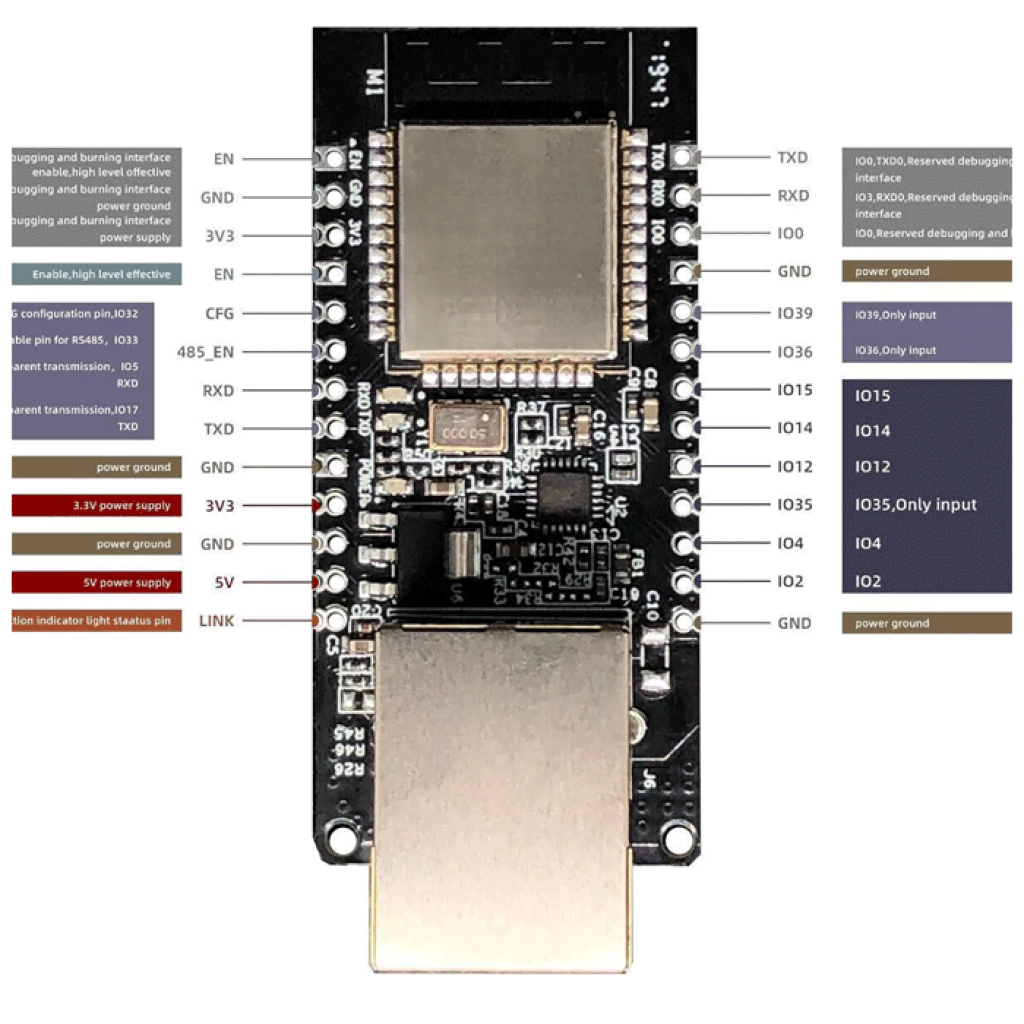

Назначение основных выводов:

Вывод Назначение
3V3 Выход питания 3.3В
5V Вход питания 5В
GND Земля (минус)
TXD Передача данных UART
RXD Приём данных UART
EN Сигнал включения/сброса (активный уровень - низкий)
IO0 GPIO0 для выбора режима загрузки
IO16-IO39 Различные GPIO пины для подключения сенсоров и устройств
Важно правильно определить пины для программирования (TXD, RXD, IO0, EN, GND, 5V), поскольку плата не имеет встроенного USB-порта для прямого подключения к компьютеру.

2. Необходимые компоненты для программирования

2.1. Базовый набор

  • Плата WT32-ETH01 V1.4
  • USB-TTL адаптер (UART конвертер с поддержкой 3.3В)
  • Макетная плата (breadboard)
  • Соединительные провода (jumper wires)
  • Компьютер с USB-портом
  • Ethernet-кабель (для подключения к сети после программирования)

2.2. Программное обеспечение

  • Arduino IDE или PlatformIO (на базе Visual Studio Code)
  • Библиотеки для ESP32 и Ethernet
Рекомендуется использовать качественный USB-TTL адаптер с поддержкой питания 5В и стабильным преобразователем логических уровней, поскольку это влияет на надёжность процесса программирования.

3. Подключение для программирования

flowchart TD
    subgraph Connection["Схема подключения для программирования"]
      USB_PC["USB порт
компьютера"] --> USB_TTL["USB-TTL
адаптер"] USB_TTL -.-> |"5V"| WT32["WT32-ETH01
5V"] USB_TTL -.-> |"GND"| WT32GND["WT32-ETH01
GND"] USB_TTL -.-> |"TXD"| WT32RX["WT32-ETH01
RXD"] USB_TTL -.-> |"RXD"| WT32TX["WT32-ETH01
TXD"] subgraph BootMode["Режим загрузки"] IO0GND["Соединение
IO0-GND"] -.-> WT32BOOT["WT32-ETH01
IO0"] IO0GND -.-> WT32GND ENGND["Кратковременное
соединение EN-GND
(Reset)"] -.-> WT32EN["WT32-ETH01
EN"] ENGND -.-> WT32GND end end classDef boot fill:#f96,stroke:#333,stroke-width:2px class IO0GND,ENGND boot

3.1. Пошаговое подключение для программирования

  1. Установите WT32-ETH01 на макетную плату.
  2. Подключите USB-TTL адаптер к WT32-ETH01:
    • TXD (USB-TTL) → RXD (WT32-ETH01)
    • RXD (USB-TTL) → TXD (WT32-ETH01)
    • 5V (USB-TTL) → 5V (WT32-ETH01)
    • GND (USB-TTL) → GND (WT32-ETH01)
  3. Для входа в режим загрузки:
    • Соедините IO0 с GND (установите постоянное соединение на время программирования)
  4. Подключите USB-TTL адаптер к компьютеру.
  5. Для инициирования загрузки:
    • Кратковременно соедините пин EN с GND (имитация нажатия кнопки Reset)
Перекрёстное подключение критично! TXD адаптера подключается к RXD модуля, а RXD адаптера — к TXD модуля. Неправильное подключение приведёт к ошибкам связи.

4. Настройка среды разработки

4.1. Настройка Arduino IDE

  1. Установите Arduino IDE с официального веб-сайта.
  2. Добавьте поддержку ESP32:
    • Перейдите в меню: Файл → Настройки
    • В поле "Дополнительные ссылки для Менеджера плат" добавьте:
      https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
    • Нажмите "OK"
    • Перейдите в: Инструменты → Плата → Менеджер плат...
    • Найдите "esp32" и установите "ESP32 by Espressif Systems"
  3. Установите драйверы для вашего USB-TTL адаптера (если требуется)

4.2. Настройка PlatformIO (альтернативно)

  1. Установите Visual Studio Code.
  2. Установите расширение PlatformIO IDE для VS Code.
  3. Создайте новый проект:
    • Плата: ESP32 Dev Module
    • Framework: Arduino

4.3. Настройка для загрузки кода

В Arduino IDE:

  1. Выберите плату: Инструменты → Плата → ESP32 Arduino → ESP32 Dev Module
  2. Выберите порт: Инструменты → Порт → COMx (выберите порт вашего USB-TTL адаптера)
  3. Выберите стандартные настройки загрузчика
Если вы не уверены, какой COM-порт выбрать, отключите USB-TTL адаптер, посмотрите список доступных портов, подключите снова и выберите новый порт в списке.

5. Тестовый скетч для проверки подключения

// Базовый тест для WT32-ETH01 // Мигание встроенным светодиодом на GPIO2 // Выберите GPIO для светодиода (на многих ESP32 платах GPIO2 подключен к встроенному светодиоду) const int ledPin = 2; void setup() { // Инициализация серийного порта для отладки Serial.begin(115200); Serial.println("WT32-ETH01 тестирование..."); // Настройка GPIO для светодиода pinMode(ledPin, OUTPUT); } void loop() { digitalWrite(ledPin, HIGH); // Включить светодиод Serial.println("LED ON"); delay(1000); // Подождать 1 секунду digitalWrite(ledPin, LOW); // Выключить светодиод Serial.println("LED OFF"); delay(1000); // Подождать 1 секунду }

5.1. Процедура загрузки

  1. Убедитесь, что IO0 соединён с GND.
  2. Нажмите кнопку "Загрузить" в Arduino IDE или PlatformIO.
  3. Если загрузка не начинается, кратковременно соедините пин EN с GND для сброса модуля.
  4. Следите за процессом в нижнем окне среды разработки — должны появиться сообщения о подключении и загрузке с процентами.
  5. После успешной загрузки (Hard resetting via RTS pin...):
    • Отсоедините IO0 от GND (важно для выхода из режима загрузки)
    • Выполните сброс платы (кратковременно соедините EN с GND)
Для регулярного программирования можно добавить кнопки: одну между IO0 и GND для входа в режим загрузки, а другую между EN и GND для сброса платы.

6. Подключение к сети Ethernet

flowchart TD
    subgraph NetworkConnection["Подключение к сети"]
      WT32ETH["WT32-ETH01"] --> Router["Маршрутизатор
или коммутатор"] Router --> LocalNetworkNode["Локальная
сеть"] Power["Источник
питания 5V"] --> WT32ETH Sensors["Сенсоры/Реле
(При необходимости)"] --> WT32ETH end

6.1. Пример скетча для Ethernet подключения

// Базовый тест подключения Ethernet для WT32-ETH01 #include // Пины ETH интерфейса для WT32-ETH01 #define ETH_CLK_MODE ETH_CLOCK_GPIO0_IN // Использование внутреннего кварца 50MHz #define ETH_TYPE ETH_PHY_LAN8720 // Тип контроллера Ethernet - LAN8720 #define ETH_POWER -1 // Нет пина управления питанием на WT32-ETH01 #define ETH_MDC 23 // Пин I²C Clock #define ETH_MDIO 18 // Пин I²C Data #define ETH_ADDR 1 // Адрес I²C устройства LAN8720 static bool eth_connected = false; void WiFiEvent(WiFiEvent_t event) { switch (event) { case ARDUINO_EVENT_ETH_START: Serial.println("ETH Начат (старт)"); // Установка типа ETH ETH.setHostname("esp32-ethernet"); break; case ARDUINO_EVENT_ETH_CONNECTED: Serial.println("ETH Подключён"); break; case ARDUINO_EVENT_ETH_GOT_IP: Serial.print("ETH IP: "); Serial.println(ETH.localIP()); eth_connected = true; break; case ARDUINO_EVENT_ETH_DISCONNECTED: Serial.println("ETH Отключён"); eth_connected = false; break; case ARDUINO_EVENT_ETH_STOP: Serial.println("ETH Остановлен"); eth_connected = false; break; default: break; } } void setup() { Serial.begin(115200); Serial.println("WT32-ETH01 Ethernet Тест"); // Регистрация обработчика событий WiFi.onEvent(WiFiEvent); // Инициализация Ethernet ETH.begin(ETH_ADDR, ETH_POWER, ETH_MDC, ETH_MDIO, ETH_TYPE, ETH_CLK_MODE); } void loop() { if(eth_connected) { // Здесь можно реализовать дополнительную логику, когда соединение активно Serial.println("Подключён к сети"); } else { Serial.println("Ожидание подключения..."); } delay(1000); }

6.2. Установка после программирования

  1. Подключите питание 5V к плате (через USB-TTL адаптер или отдельный источник питания).
  2. Подключите Ethernet-кабель от маршрутизатора или коммутатора к RJ45 порту на WT32-ETH01.
  3. Если всё настроено правильно, светодиоды статуса на Ethernet-порту должны загореться, указывая на активное соединение.
  4. Можно проверить IP-адрес через серийный порт или в интерфейсе маршрутизатора.

7. Программирование WT32-ETH01 для типичных применений

7.1. Веб-сервер для мониторинга сенсоров

WT32-ETH01 можно легко запрограммировать как веб-сервер, который отображает данные с подключённых сенсоров.

#include #include // Пины ETH интерфейса для WT32-ETH01 #define ETH_CLK_MODE ETH_CLOCK_GPIO0_IN #define ETH_TYPE ETH_PHY_LAN8720 #define ETH_POWER -1 #define ETH_MDC 23 #define ETH_MDIO 18 #define ETH_ADDR 1 WebServer server(80); static bool eth_connected = false; // Пример данных сенсора (в реальном проекте эти данные будут поступать от реальных сенсоров) float temperature = 21.5; int humidity = 65; void WiFiEvent(WiFiEvent_t event) { switch (event) { case ARDUINO_EVENT_ETH_START: Serial.println("ETH Начат (старт)"); ETH.setHostname("esp32-ethernet"); break; case ARDUINO_EVENT_ETH_CONNECTED: Serial.println("ETH Подключён"); break; case ARDUINO_EVENT_ETH_GOT_IP: Serial.print("ETH IP: "); Serial.println(ETH.localIP()); eth_connected = true; break; case ARDUINO_EVENT_ETH_DISCONNECTED: Serial.println("ETH Отключён"); eth_connected = false; break; case ARDUINO_EVENT_ETH_STOP: Serial.println("ETH Остановлен"); eth_connected = false; break; default: break; } } void setup() { Serial.begin(115200); Serial.println("WT32-ETH01 Веб-сервер"); // Регистрация обработчика событий WiFi.onEvent(WiFiEvent); // Инициализация Ethernet ETH.begin(ETH_ADDR, ETH_POWER, ETH_MDC, ETH_MDIO, ETH_TYPE, ETH_CLK_MODE); // Настройка обработчиков веб-сервера server.on("/", handleRoot); server.on("/data", handleData); server.onNotFound(handleNotFound); // Запуск веб-сервера server.begin(); Serial.println("Веб-сервер запущен"); } void loop() { if(eth_connected) { server.handleClient(); // Имитация изменения данных сенсоров temperature = 20.0 + (float)random(0, 100) / 10.0; humidity = 50 + random(0, 30); } delay(10); }

// Обробка головної сторінки
void handleRoot() {
  String html = "<!DOCTYPE html><html><head><meta charset='UTF-8'>";
  html += "<meta http-equiv='refresh' content='5'>";
  html += "<title>WT32-ETH01 Моніторинг</title>";
  html += "<style>body{font-family:Arial;margin:20px;text-align:center;}";
  html += ".container{max-width:600px;margin:0 auto;padding:20px;border:1px solid #ddd;border-radius:10px;}";
  html += ".data{font-size:24px;margin:15px;padding:10px;background:#f0f0f0;border-radius:5px;}</style></head>";
  html += "<body><div class='container'><h1>WT32-ETH01 Сенсори</h1>";
  html += "<div class='data'>Температура: " + String(temperature) + " °C</div>";
  html += "<div class='data'>Вологість: " + String(humidity) + " %</div>";
  html += "<p>Сторінка оновлюється автоматично кожні 5 секунд</p>";
  html += "<p><a href='/data'>API (JSON)</a></p>";
  html += "</div></body></html>";
  server.send(200, "text/html", html);
}
// API для получения данных в формате JSON void handleData() { String json = "{\"temperature\":" + String(temperature) + ",\"humidity\":" + String(humidity) + "}"; server.send(200, "application/json", json); } // Обработка 404 void handleNotFound() { server.send(404, "text/plain", "Страница не найдена"); }

7.2. Интеграция с WLED

WT32-ETH01 отлично подходит для запуска WLED — популярного программного обеспечения для управления светодиодными лентами через сеть. Ethernet-соединение обеспечивает стабильность, особенно для сложных световых шоу.

  1. Скачайте исходный код WLED с GitHub.
  2. Установите PlatformIO в VS Code (как описано ранее).
  3. Откройте проект WLED в PlatformIO.
  4. Найдите и выберите среду esp32_eth.
  5. Нажмите "Upload" для компиляции и загрузки на плату.
  6. После загрузки подключитесь к точке доступа Wi-Fi WLED-AP (пароль по умолчанию: wled1234).
  7. Откройте браузер и перейдите по адресу 4.3.2.1.
  8. В настройках Wi-Fi прокрутите до раздела Ethernet Type и выберите WT32-ETH01.
  9. Сохраните настройки, затем подключите плату к сети через Ethernet-кабель.
WLED на WT32-ETH01 с Ethernet-соединением обеспечивает надёжную работу для синхронизированных световых шоу с использованием протоколов E1.31 и DMX, которые активно применяются для праздничного освещения.

8. Подключение дополнительных устройств

flowchart LR
    WT32["WT32-ETH01"] --> ETH["Ethernet
Сеть"] subgraph Sensors["Сенсоры и периферия"] DHT["Сенсор температуры
DHT22"] --> WT32 RELAY["Реле модуль"] --> WT32 OLED["OLED дисплей
I2C"] --> WT32 LED["RGB лента
WS2812B"] --> WT32 end classDef eth fill:#b3e0ff,stroke:#333 class ETH eth

8.1. Подключение сенсора температуры DHT22

DHT22 WT32-ETH01
VCC 3V3
DATA IO32
GND GND
Между VCC и DATA рекомендуется добавить подтягивающий резистор 10кОм для стабильной работы DHT22.

8.2. Подключение OLED дисплея I2C

OLED I2C WT32-ETH01
VCC 3V3
GND GND
SCL IO22
SDA IO21

8.3. Подключение реле

Реле модуль WT32-ETH01
VCC 5V
GND GND
IN1 IO5
IN2 IO17

9. Полезные настройки для проводного соединения

9.1. Статический IP-адрес

// Установка статического IP-адреса для WT32-ETH01 #include // Настройки сети IPAddress static_ip(192, 168, 1, 200); // Желаемый статический IP-адрес IPAddress gateway(192, 168, 1, 1); // IP-адрес шлюза (маршрутизатора) IPAddress subnet(255, 255, 255, 0); // Маска подсети IPAddress dns1(8, 8, 8, 8); // DNS-сервер (Google DNS) void WiFiEvent(WiFiEvent_t event) { switch (event) { case ARDUINO_EVENT_ETH_START: Serial.println("ETH Начат (старт)"); ETH.setHostname("wt32-static"); break; case ARDUINO_EVENT_ETH_CONNECTED: Serial.println("ETH Подключён"); // Установка статического IP после подключения ETH.config(static_ip, gateway, subnet, dns1); break; case ARDUINO_EVENT_ETH_GOT_IP: Serial.print("ETH IP: "); Serial.println(ETH.localIP()); break; // ...другие обработчики событий... } } void setup() { Serial.begin(115200); // Регистрация обработчика событий WiFi.onEvent(WiFiEvent); // Инициализация Ethernet ETH.begin(1, -1, 23, 18, ETH_PHY_LAN8720, ETH_CLOCK_GPIO0_IN); } void loop() { // Ваша основная логика здесь }

9.2. Мониторинг и диагностика Ethernet-соединения

// Мониторинг состояния Ethernet-соединения #include unsigned long lastCheckTime = 0; const long checkInterval = 10000; // 10 секунд bool ethernetConnected = false; void setup() { Serial.begin(115200); Serial.println("Мониторинг Ethernet-соединения"); // Регистрация обработчика событий Wi-Fi WiFi.onEvent(WiFiEvent); // Инициализация Ethernet ETH.begin(1, -1, 23, 18, ETH_PHY_LAN8720, ETH_CLOCK_GPIO0_IN); } void loop() { unsigned long currentTime = millis(); // Периодическая проверка состояния соединения if (currentTime - lastCheckTime >= checkInterval) { lastCheckTime = currentTime; if (ethernetConnected) { Serial.println("Статус: Подключён"); // Диагностическая информация Serial.print("IP-адрес: "); Serial.println(ETH.localIP()); Serial.print("Маска подсети: "); Serial.println(ETH.subnetMask()); Serial.print("Шлюз: "); Serial.println(ETH.gatewayIP()); Serial.print("MAC-адрес: "); Serial.println(ETH.macAddress()); // Проверка связи с внешней сетью // В реальном проекте здесь можно использовать ping или HTTP-запрос } else { Serial.println("Статус: Отключён"); } } } void WiFiEvent(WiFiEvent_t event) { switch (event) { case ARDUINO_EVENT_ETH_START: Serial.println("Ethernet инициализирован"); break; case ARDUINO_EVENT_ETH_CONNECTED: Serial.println("Ethernet-кабель подключён"); break; case ARDUINO_EVENT_ETH_GOT_IP: Serial.print("Получен IP-адрес: "); Serial.println(ETH.localIP()); ethernetConnected = true; break; case ARDUINO_EVENT_ETH_DISCONNECTED: Serial.println("Ethernet-кабель отключён"); ethernetConnected = false; break; case ARDUINO_EVENT_ETH_STOP: Serial.println("Ethernet остановлен"); ethernetConnected = false; break; default: break; } }

10. Ограничения и предельные параметры

Параметр Значение
Напряжение питания 5В ±5%
Максимальный ток потребления ~300мА (пик при активном Ethernet и Wi-Fi)
Рабочая температура -40°C ~ 85°C
Ethernet 10/100 Мбит/с
Wi-Fi IEEE 802.11 b/g/n
Bluetooth BLE/Bluetooth 4.2
Flash-память 4 МБ
SRAM 520 КБ
WT32-ETH01 не имеет защиты от перенапряжения на Ethernet-порту. В промышленных условиях рекомендуется использовать дополнительный изолированный трансформатор или ограничитель перенапряжения.

11. Практические советы и рекомендации

11.1. Питание и стабильность

  • Качественный блок питания: Используйте качественный источник питания 5В с достаточным запасом по току (минимум 500мА, рекомендовано 1А).
  • Ёмкий конденсатор: Добавьте электролитический конденсатор 100-470 мкФ параллельно входу питания для фильтрации скачков напряжения.
  • PoE-адаптер: Для удалённых инсталляций можно использовать внешний PoE-сплиттер, чтобы получать питание через Ethernet-кабель.

11.2. Программирование и отладка

  • Постоянные кнопки Reset/Boot: Для удобства регулярного программирования припаяйте две кнопки: одну между IO0 и GND, другую между EN и GND.
  • LED-индикаторы: Добавьте внешние светодиоды для индикации состояния работы программы.
  • Интерфейсная плата: Рассмотрите возможность создания интерфейсной платы с USB-UART мостом для упрощения подключения.

11.3. Сетевое подключение

  • Экранированный кабель: В промышленных условиях используйте экранированный Ethernet-кабель для уменьшения влияния электромагнитных помех.
  • Статический IP-адрес: Настройте статический IP-адрес для надёжного доступа к вашему устройству.
  • mDNS: Используйте mDNS (библиотеку ESP-MDNS) для доступа к устройству по доменному имени в локальной сети.
WT32-ETH01 идеально подходит для проектов, где требуется надёжное сетевое соединение с низкой задержкой, например, для систем домашней автоматизации, промышленного контроля и мониторинга.
Важное замечание: Мы приложили усилия, чтобы эта инструкция была точной и полезной. Однако эта инструкция предоставляется как справочный материал. Электронные компоненты могут иметь вариации, а схемы подключения зависят от конкретных условий и вашего оборудования. Эта информация предоставляется "как есть", без гарантий полноты или безошибочности. Настоятельно рекомендуем проверять спецификации вашего модуля (datasheet), сверяться с другими источниками и, при малейших сомнениях, обращаться к квалифицированным специалистам, особенно при работе с напряжением 220В.

FAQ (частые вопросы)

Рекомендуемые товары
Вы смотрели
Конденсатор электролитический 50V 470uF 10х16мм
Код товара: 5278
В наличии
0
4.50 грн
Биполярный транзистор MJE181 (80V 3А) корпус TO-126
Код товара: 5481
В наличии
0
19.00 грн
Модуль ползункового потенциометра 10 кОм
Код товара: 1374
В наличии
0
85.00 грн
Конденсатор электролитический 50V 4.7uF 5х11мм
Код товара: 5272
В наличии
1
2.00 грн
IRF530N транзистор корпус TO-220
Код товара: 5568
В наличии
0
16.00 грн
HC-SR04 Ультразвуковой датчик расстояния
Код товара: 1184
Нет в наличии
0
48.00 грн
Модуль активного зуммера MH-FMD (буззер)
Код товара: 1121
Нет в наличии
1
18.00 грн
Мини двигатель постоянного тока 4WD мотор 140 (3-6В)
Код товара: 1134
В наличии
0
59.00 грн
SW-420 датчик вибрации нормально-замкнутый
Код товара: 1193
В наличии
0
23.00 грн
Микросхема STC 8G1K08-38I корпус TSSOP20
Код товара: 5432
В наличии
0
40.00 грн
