Коротко про HX-3S-03

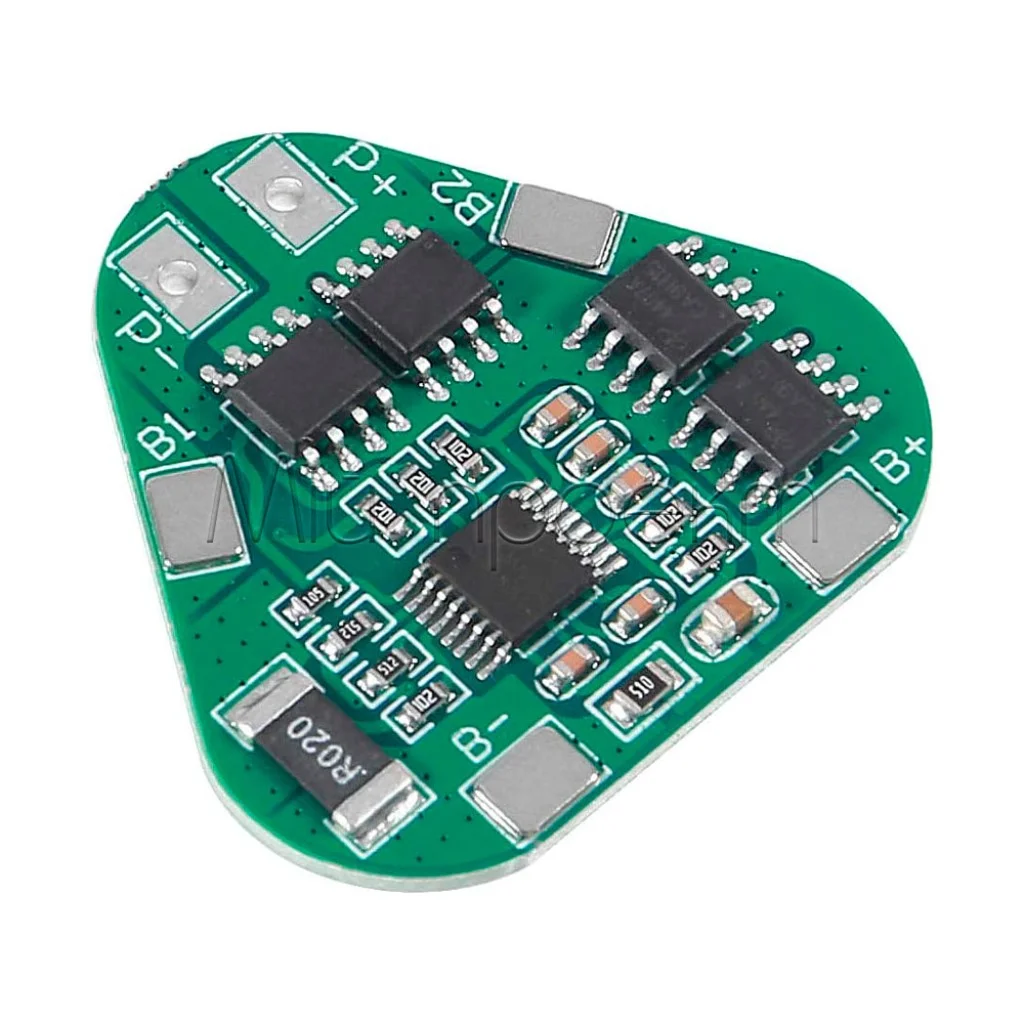

HX-3S-03 — компактна трикутна BMS-плата для захисту літій-іонної батареї 3S: трьох послідовно з’єднаних груп із номінальною напругою 11,1 В і напругою повного заряду 12,6 В. Плата відключає заряд або навантаження при перезаряді, надмірному розряді, перевантаженні та короткому замиканні.

Максимальний струм плати — 8 А. Для двигунів та іншого навантаження з великим пусковим струмом потрібен запас: короткий імпульс вище допустимого рівня може одразу активувати захист.

Ключові характеристики

Модель: HX-3S-03
Конфігурація батареї: 3S Li-ion
Номінальна напруга батареї: 11,1 В
Напруга повного заряду: 12,6 В
Максимальний струм: 8 А
Відсікання заряду: 4,25 ± 0,05 В на секцію
Відсікання розряду: 2,5 ± 0,05 В на секцію
Захист: перезаряд, надмірний розряд, перевантаження, коротке замикання

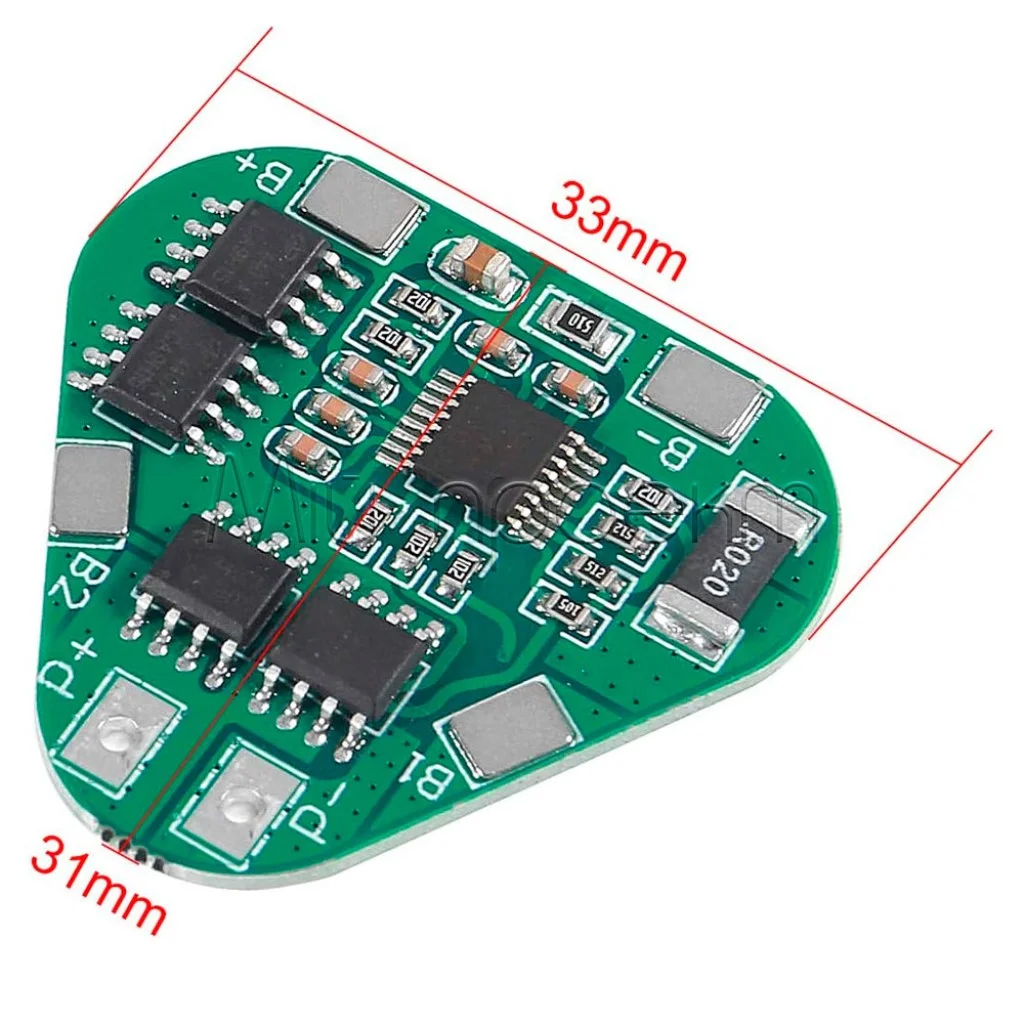

Розміри плати: 33 × 30 × 3 мм

Детальний опис та особливості

Що робить плата захисту

HX-3S-03 контролює напругу трьох послідовних секцій і розмикає силовий ланцюг, коли одна із секцій виходить за встановлені пороги. Це допомагає захистити батарею від типових аварійних режимів, але не усуває причину перевантаження чи дисбалансу.

Плата не стабілізує вихід на рівні 12 В: напруга батареї змінюється впродовж циклу. Якщо навантаженню потрібні сталі 12 В, 5 В або інше точне значення, додайте відповідний DC-DC перетворювач.

Заряджання та стан елементів

HX-3S-03 не формує зарядний профіль. Для батареї 3S потрібен окремий зарядний пристрій 12,6 В із режимом CC/CV; функції зарядного пристрою та захисного відключення виконують різні вузли.^[1]

Збирайте батарею з однакових за типом, ємністю та станом елементів. Перед послідовним з’єднанням вирівняйте напругу секцій. Функцію автоматичного балансування для цієї модифікації не підтверджено, тому не розраховуйте на плату як на балансир.

Струмове навантаження

Значення 8 А є максимальною характеристикою плати, а не гарантією для всієї батареї. Елементи, з’єднання, проводи та контакти повинні окремо витримувати робочий і пусковий струм. Для тривалої роботи залишайте запас і контролюйте нагрівання готової збірки.

Підійде / не підійде

Підійде

для захисту 3S Li-ion батареї з номінальною напругою 11,1 В;
для портативної електроніки, автономного освітлення та робототехніки, якщо струм навантаження має достатній запас відносно 8 А;
для компактного батарейного блока, де під плату передбачено місце щонайменше 33 × 30 × 3 мм;
для системи з окремим зарядним пристроєм 12,6 В CC/CV.

Не підійде

для батарей 1S, 2S, 4S або іншої хімії та напруги;
як самостійний зарядний пристрій, стабілізатор 12 В або DC-DC перетворювач;
для навантаження зі струмом понад 8 А або неперевіреним великим пусковим імпульсом;
для збірки, якій потрібне підтверджене автоматичне балансування секцій.

Приклади застосування

Акумуляторне освітлення

Плата може захищати 3S батарею для світлодіодного освітлення, якщо драйвер або перетворювач сумісний зі змінною напругою батареї, а струм залишається нижчим за допустимий рівень.

Портативний електронний пристрій

HX-3S-03 підходить для компактного автономного живлення контролера, дисплея або іншої електроніки через потрібний стабілізатор напруги.

Робот або модель із невеликим приводом

Плату можна використати, якщо робочий і пусковий струм двигуна виміряні та не активують захист. Для невідомого або високого стартового струму потрібна BMS із більшим підтвердженим запасом.

Підключення

Підготуйте три секції
Використовуйте сумісні Li-ion елементи з близькою напругою. Не з’єднуйте в одну батарею випадкові елементи різної моделі, ємності, історії використання або рівня заряду.
Перевірте точки батареї

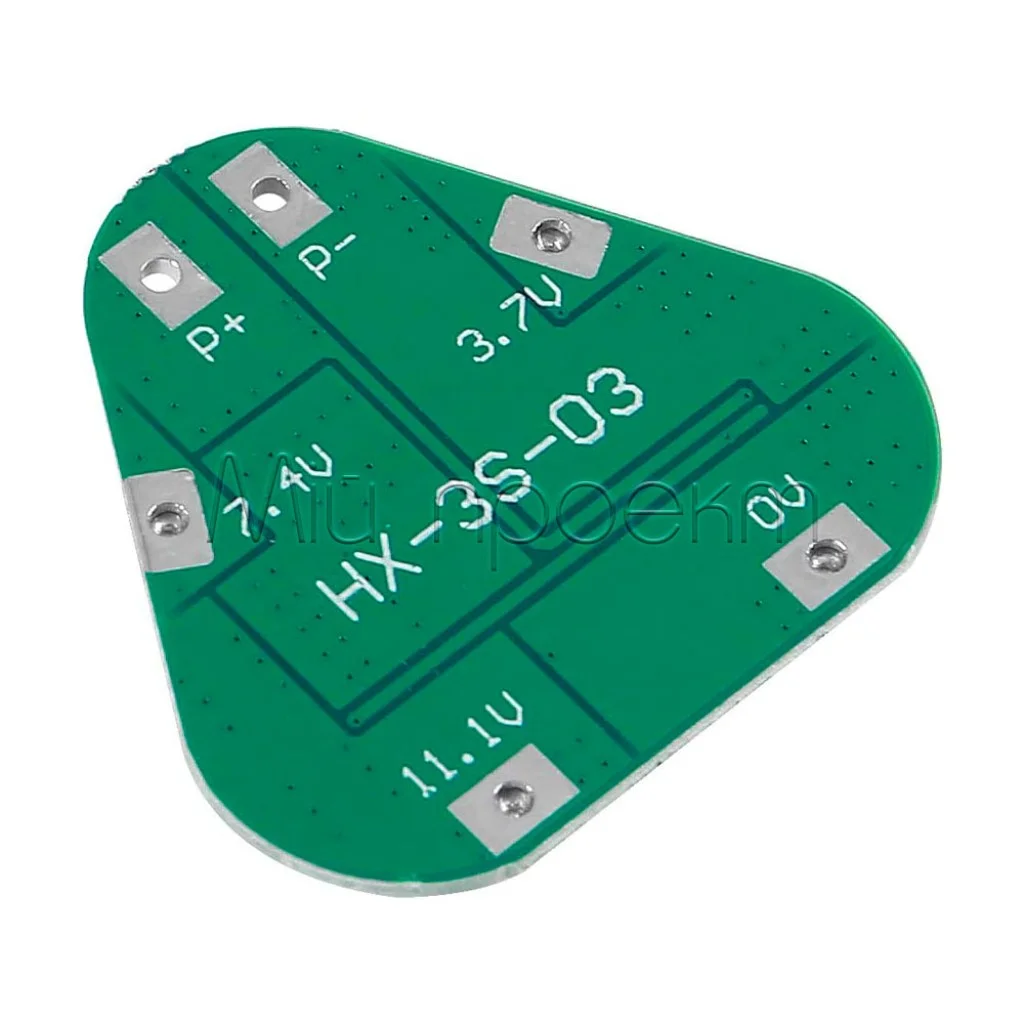

До пайки мультиметром перевірте полярність і послідовні точки: B− — 0 В, B1 — приблизно 3,7 В, B2 — приблизно 7,4 В, B+ — приблизно 11,1 В для батареї з номінально зарядженими секціями. Фактичні значення залежать від їхнього стану заряду.
Під’єднайте плату за маркуванням

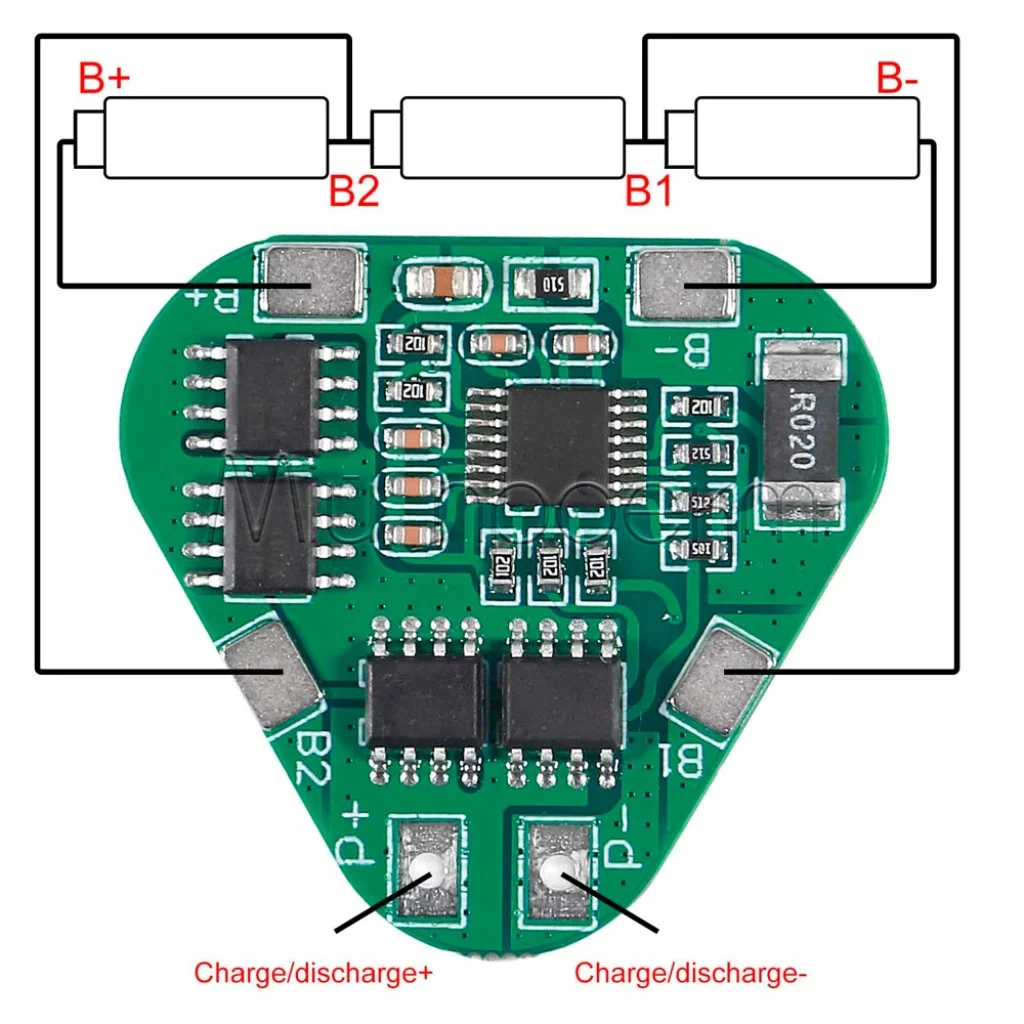

З’єднайте B−, B1, B2 і B+ лише з відповідними точками батареї. Зарядний пристрій і навантаження підключайте до силових виводів за схемою та маркуванням саме вашої плати. Не подавайте живлення, доки не перевірені всі з’єднання.
Активуйте та перевірте вихід
Після складання підключіть сумісний зарядний пристрій 12,6 В: перше заряджання може бути потрібне для активації виходу. Перед навантаженням перевірте напругу й полярність на силових контактах.

Обмеження та безпека

Не допускайте помилки в послідовності та полярності

Переплутані B−, B1, B2 або B+ можуть пошкодити плату, елементи та проводку. Кожну точку перевіряйте мультиметром до пайки й повторно до підключення зарядного пристрою.

Заряджайте лише до 12,6 В

Використовуйте зарядний пристрій CC/CV для 3S Li-ion із кінцевою напругою 12,6 В. Не підключайте батарею безпосередньо до звичайного блока живлення та не покладайтеся на поріг захисту як на штатний спосіб завершення заряджання.

Пусковий струм може вимкнути вихід

Двигун, компресор або інше імпульсне навантаження може короткочасно споживати більше за свій робочий струм. Якщо імпульс перевищить можливості HX-3S-03, плата перейде в захист навіть тоді, коли середній струм здається прийнятним.

Захист не замінює контроль готової батареї

Після складання перевірте нагрівання плати, проводів, контактів та елементів під реальним навантаженням. При незвичному нагріванні, запаху, здутті або пошкодженні оболонки негайно припиніть роботу.

Сумісні товари та аксесуари

Для заряджання 3S батареї від джерела 5 В можна використати підвищувальний зарядний модуль 3S із виходом 12,6 В і роз’ємом Type-C. Його зарядний струм становить 0,37 А або 0,74 А залежно від налаштування вхідного струму.

Для орієнтовного контролю загальної напруги батареї підійде чотирирівневий індикатор HW-680 для 3S, 11,1–12,6 В. Індикатор не вимірює напругу кожної секції та не замінює BMS.

FAQ

Чи заряджає HX-3S-03 акумулятори?

Ні. HX-3S-03 виконує захисне відключення. Для заряджання потрібен окремий пристрій 12,6 В CC/CV, сумісний із 3S Li-ion.

Чи отримаю на виході стабільні 12 В?

Ні. Вихід повторює змінну напругу батареї з урахуванням падіння на силових елементах плати. Для стабільної напруги використовуйте відповідний DC-DC перетворювач.

Чи підійде плата для шуруповерта або іншого двигуна?

Лише якщо виміряний пусковий і робочий струм не перевищує можливості плати та всієї батареї. Максимальний струм HX-3S-03 становить 8 А, а двигун під час запуску може короткочасно споживати значно більше.

Чому після складання немає напруги на виході?

Спочатку перевірте полярність, напругу кожної секції та правильність B−, B1, B2 і B+. Якщо з’єднання правильні, підключіть сумісний зарядний пристрій 12,6 В для активації виходу.

Чи вирівнює плата напругу між секціями?

Підтвердженої функції автоматичного балансування для цієї модифікації немає. Перед складанням вирівняйте напругу секцій, а за потреби використовуйте окреме рішення для балансування.

Документи та джерела

Panasonic, Overcharge/Overdischarge/Overcurrent Safety Circuits; How to Charge the Batteries — розмежування функцій захисної схеми та зарядного пристрою, принцип заряджання Li-ion методом CC/CV.
