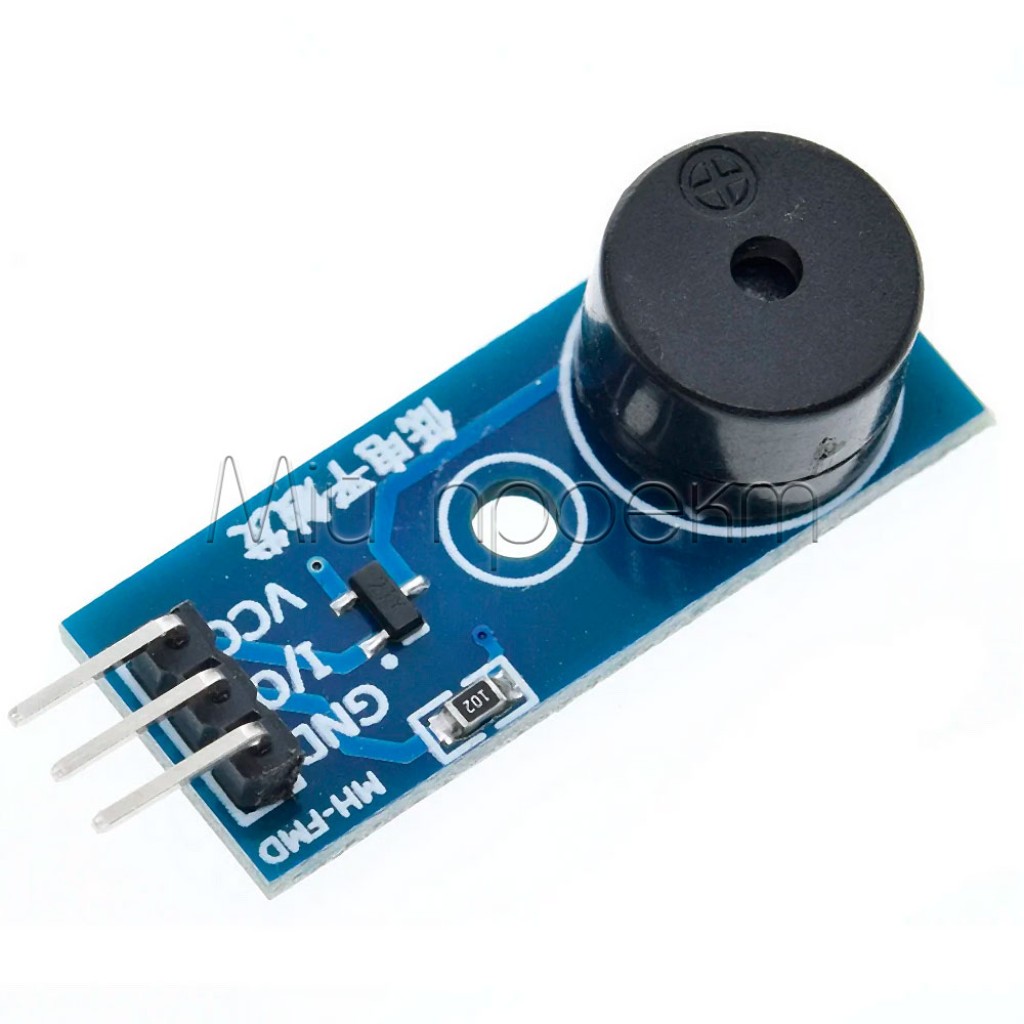

Кратко о MH-FMD
MH-FMD — модуль активного зуммера со встроенным генератором для звуковых оповещений в микроконтроллерных устройствах. Этот товар является активной модификацией: после подачи питания и управляющего уровня на I/O модуль самостоятельно формирует фиксированный тон 2 кГц.
Ключевые характеристики
- Тип
- активный зуммер со встроенным генератором
- Напряжение питания
- 3,3–5 В постоянного тока
- Рабочий ток
- 30–50 мА
- Частота сигнала
- 2 кГц, фиксированная
- Уровень звука
- до 85 дБ
- Контакты
- VCC, I/O, GND

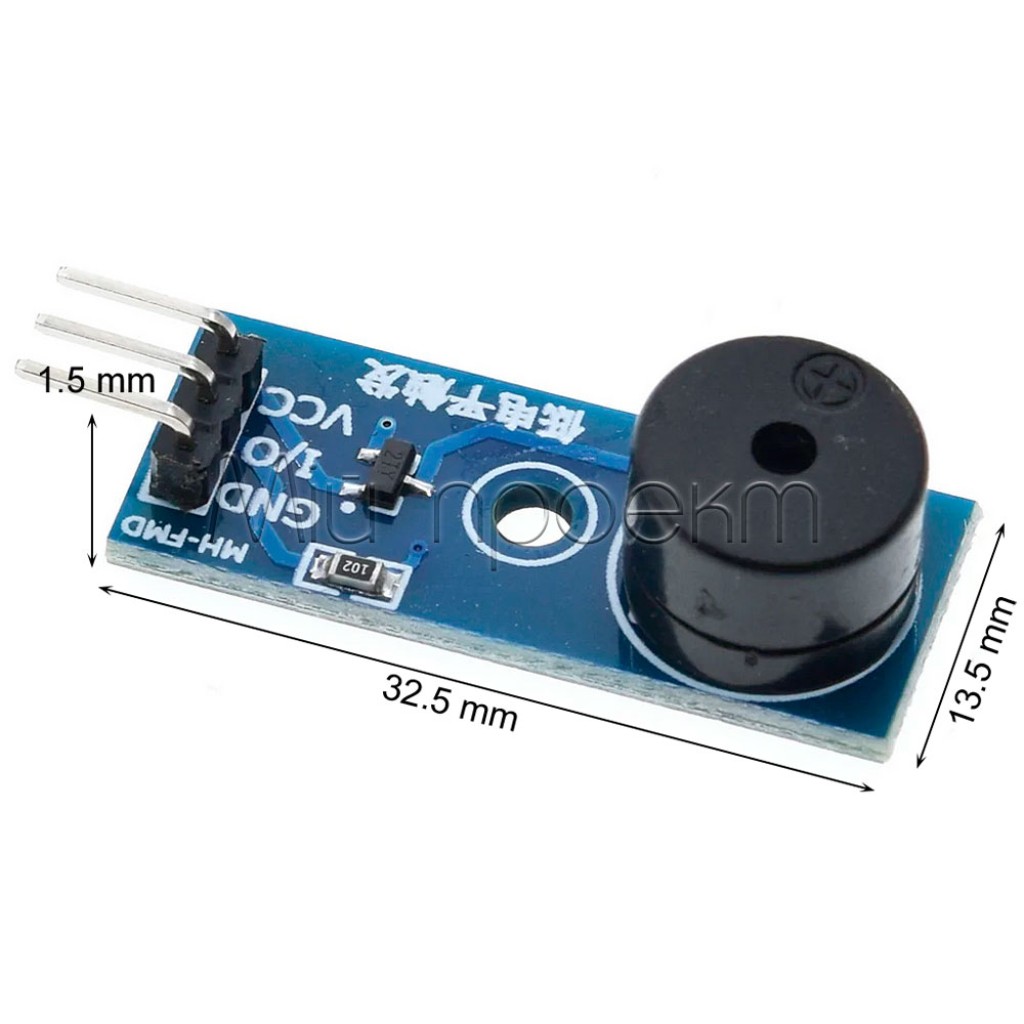

- Размеры модуля
- 32,5 × 13,5 × 11,5 мм
- Рабочая температура
- от −20 до +60 °C
Подробное описание и особенности
Как работает активный зуммер
Встроенный генератор формирует звуковую частоту без команды tone() или внешнего PWM-сигнала. Контроллер управляет длительностью и ритмом оповещения, включая и выключая модуль через I/O, а высота тона остаётся фиксированной.
Короткие и длинные включения можно использовать как разные коды состояния: подтверждение нажатия, завершение таймера, предупреждение датчика или сообщение об ошибке. Это позволяет создавать несколько узнаваемых шаблонов сигнализации без изменения частоты.
Питание и управление
VCC предназначен для питания 3,3–5 В, GND — для общей земли, а I/O — для цифрового управления. Источник питания должен обеспечивать рабочий ток 30–50 мА. Не используйте I/O как силовой вход питания.
Полярность срабатывания I/O следует определить при первом запуске: проверьте низкий и высокий логические уровни и задайте в программе то состояние, при котором зуммер включается. Перед подключением к контроллеру также проверьте допустимый логический уровень его GPIO.
Подойдёт / не подойдёт
Подойдёт
- для однотонного звукового подтверждения нажатия кнопки или выполнения команды;
- для таймеров, счётчиков, охранных макетов и сигнализации по показаниям датчика;
- для индикации запуска, ошибки или смены режима в устройствах без дисплея;
- для учебных схем с цифровым управлением звуковым сигналом.
Не подойдёт
- для мелодий и программного изменения высоты тона — для этого нужен пассивный пьезоэлектрический зуммер;
- для питания напряжением выше 5 В или переменным током;
- для регулировки громкости программным изменением частоты;
- для мощного оповещения в шумной среде — в качестве более громкой альтернативы с питанием 3–24 В можно рассмотреть зуммер SFM-27.
Примеры применения
Сигнализация по показаниям датчика
Контроллер включает MH-FMD, когда температура, расстояние или другой контролируемый параметр выходит за заданный предел. Для разных событий можно запрограммировать отдельные последовательности коротких и длинных сигналов.
Таймер со звуковым завершением
После завершения отсчёта цифровой выход активирует зуммер на заданное время. Такой сигнал не требует дисплея и сразу сообщает о завершении процесса.
Индикация состояния устройства
Один короткий сигнал может подтверждать команду, а серия импульсов — обозначать ошибку или отдельный режим работы. Частота звука остаётся фиксированной, изменяется только ритм.
Подключение
Сверьте маркировку контактов
Перед монтажом найдите на плате VCC, I/O и GND. Ориентируйтесь на обозначения непосредственно на полученном модуле, а не только на порядок контактов в сторонней схеме.
Подключите питание
Соедините VCC с источником постоянного напряжения 3,3–5 В, а GND — с общей землёй. Источник должен обеспечивать рабочий ток 30–50 мА.
Подключите I/O
Соедините I/O с цифровым выходом контроллера, например GPIO Nano V3.0 ATmega328P. Земля контроллера и модуля должна быть общей.

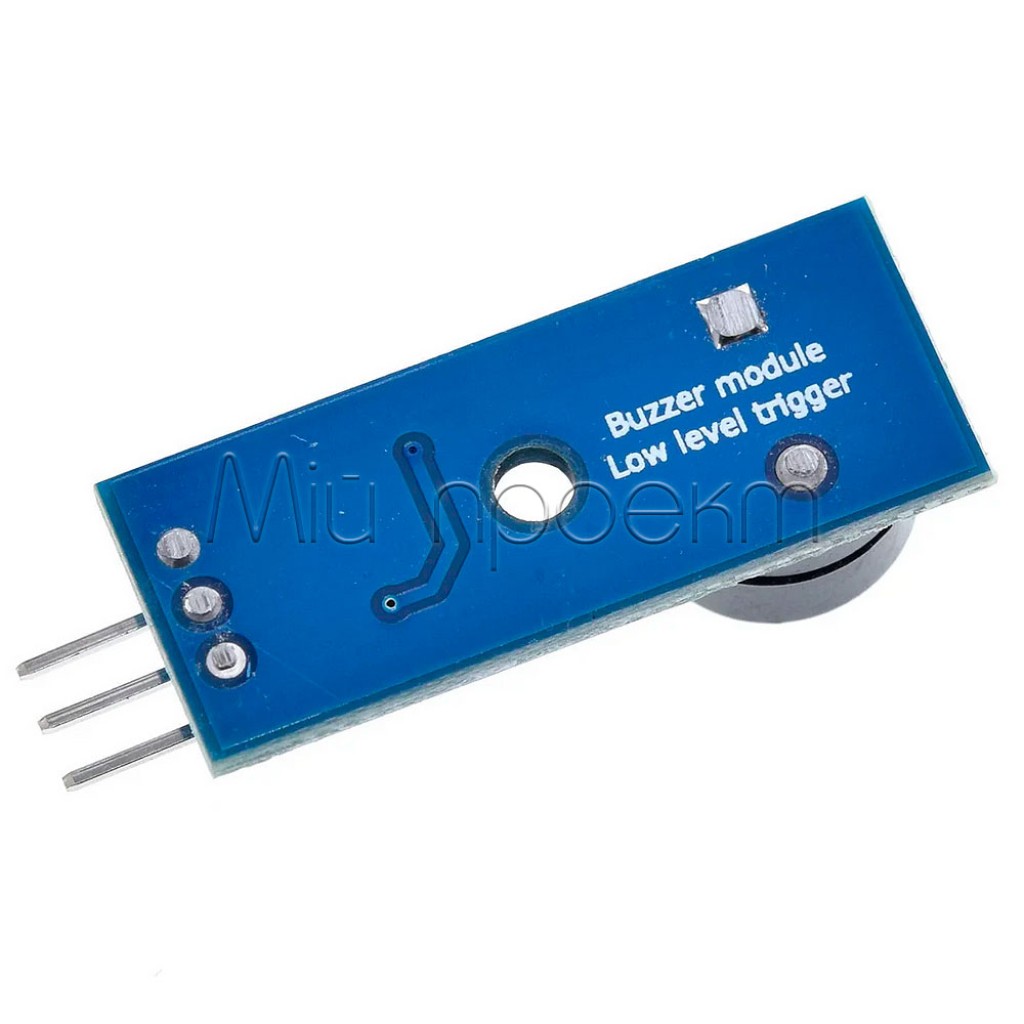

Определите активный уровень
При первом запуске поочерёдно установите на I/O низкий и высокий логические уровни. Зафиксируйте в программе состояние, при котором появляется звук, и используйте противоположное состояние для выключения.
Ограничения и безопасность
Не превышайте напряжение питания
Подавайте на VCC только постоянное напряжение 3,3–5 В. Напряжение выше 5 В или неправильная полярность могут повредить модуль.
Учитывайте ток модуля
Питание MH-FMD должно обеспечивать ток 30–50 мА. Если плата контроллера или её стабилизатор не рассчитаны на дополнительную нагрузку, используйте отдельный стабилизированный источник с общей землёй.
Не ожидайте изменяемого тона
Активная модификация формирует собственный тон 2 кГц. PWM или функция tone() не превращают её в пассивный звукоизлучатель и не гарантируют воспроизведение мелодий.
Защищайте от влаги и перегрева
Используйте модуль при температуре от −20 до +60 °C и защищайте плату от конденсата, воды и токопроводящей грязи.
FAQ
Это активный или пассивный зуммер?
Этот товар является активной модификацией MH-FMD со встроенным генератором. Модуль самостоятельно формирует фиксированный тон 2 кГц после подачи питания и активного управляющего уровня.
Нужна ли функция tone()?
Нет. Для появления звука достаточно управлять состоянием I/O. Программа задаёт длительность и паузы между сигналами, но не частоту встроенного генератора.
Можно ли воспроизводить мелодии?
Нет. MH-FMD воспроизводит один тон, поэтому подходит для сигналов и ритмических шаблонов. Для мелодий нужен пассивный зуммер с внешним частотным управлением.
Какой уровень на I/O включает звук?
Проверьте оба состояния при первом запуске: подайте низкий, а затем высокий уровень. Это безопаснее, чем переносить полярность управления из схемы для другого исполнения платы.
Что проверить, если модуль не звучит?
Проверьте правильность подключения VCC, GND и I/O, напряжение 3,3–5 В, общую землю, способность источника обеспечить 30–50 мА и оба логических состояния управляющего входа.
