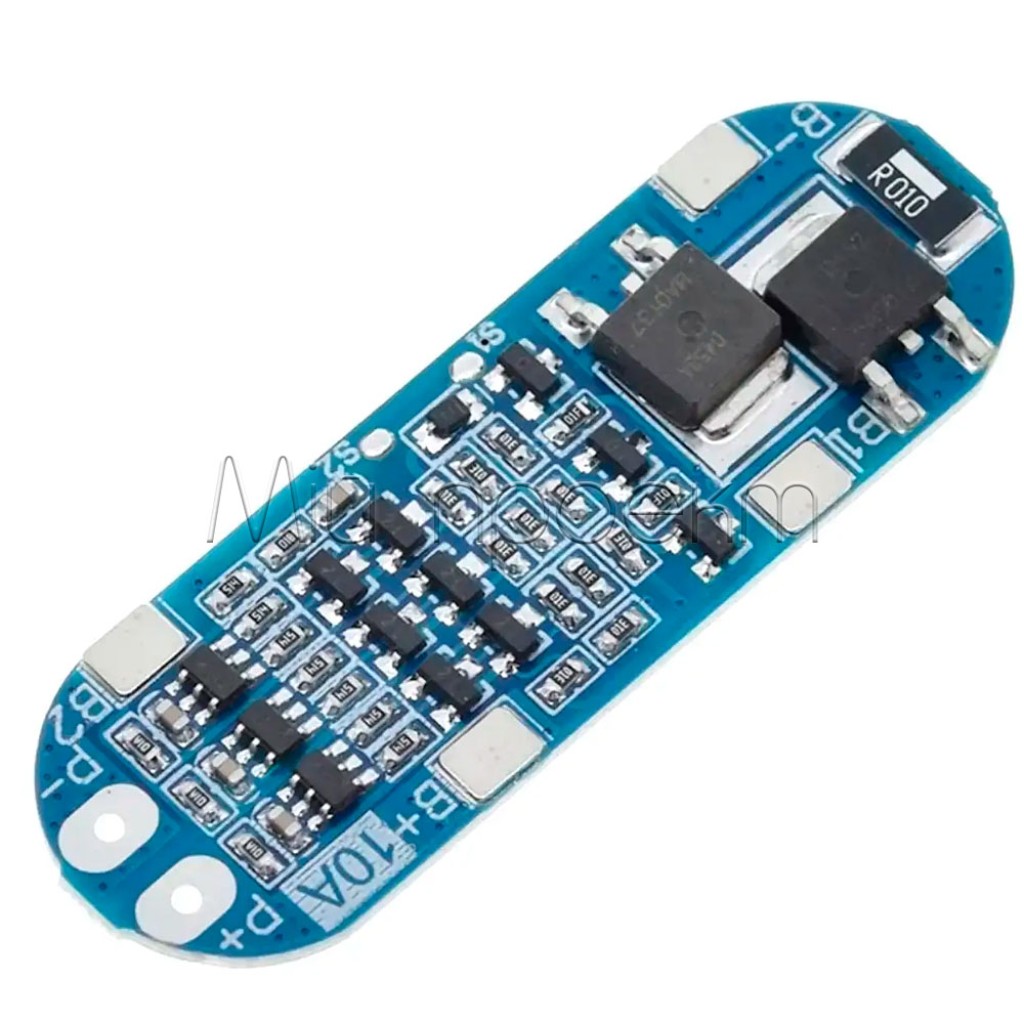

Кратко о HX-3S-FL10A

HX-3S-FL10A — компактная овальная плата защиты для Li-ion батареи 3S: трёх последовательно соединённых секций с номинальным напряжением сборки 11,1 В и напряжением полного заряда 12,6 В. Плата контролирует напряжение каждой секции и отключает батарею при перезаряде, чрезмерном разряде или коротком замыкании.

Максимальный ток платы составляет 10 А. Для длительной нагрузки без отдельно подтверждённого охлаждения целесообразно ориентироваться на ток до 6 А и учитывать пусковые импульсы.

HX-3S-FL10A не является зарядным устройством и не стабилизирует выходное напряжение. Для зарядки необходим CC/CV-контроллер для Li-ion 3S с конечным напряжением 12,6 В.

Ключевые характеристики

Модель: HX-3S-FL10A
Назначение: защита Li-ion батареи 3S
Напряжение сборки: 11,1–12,6 В
Максимальный ток: 10 А
Консервативная длительная нагрузка: до 6 А
Отсечка заряда: 4,25–4,35 В ±0,05 В на секцию
Отсечка разряда: 2,25–2,35 В ±0,05 В на секцию
Защитные функции: от перезаряда, чрезмерного разряда и короткого замыкания
Ток покоя: менее 30 мкА
Контакты: B+, B−, B1, B2, P+, P−

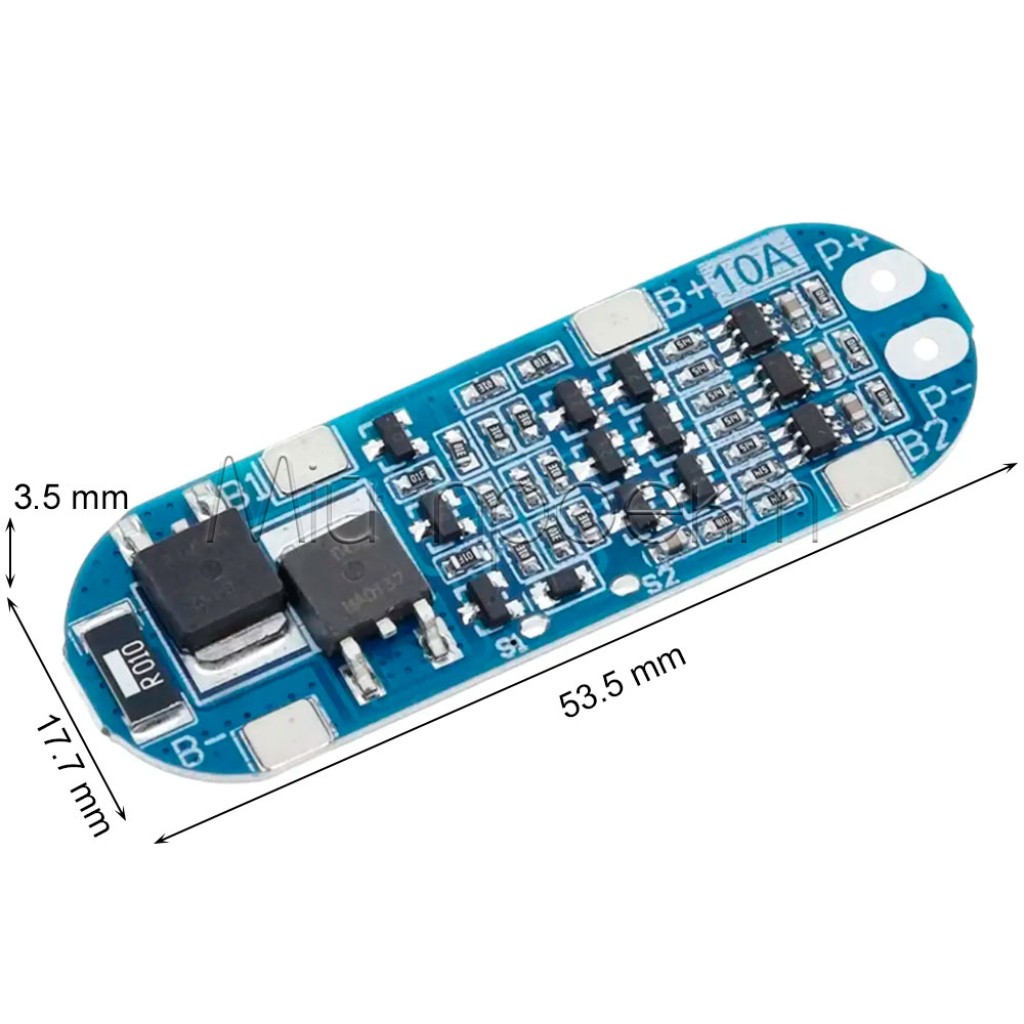

Размеры платы: 53,5 × 17,7 × 3,5 мм
Рабочая температура платы: −10…+60 °C

Подробное описание и особенности

Контроль трёх последовательных секций

HX-3S-FL10A предназначена именно для конфигурации 3S. Контакты B1 и B2 подключаются к промежуточным точкам батареи, поэтому плата контролирует не только общее напряжение сборки, но и каждую последовательную секцию отдельно. Если одна из секций выходит за защитный порог, BMS отключает заряд или нагрузку.

Пороги 4,25–4,35 В и 2,25–2,35 В на секцию являются аварийными уровнями отсечки, а не целевыми напряжениями нормальной эксплуатации. Заряжайте сборку до 12,6 В совместимым CC/CV-контроллером и завершайте обычный разряд раньше, в соответствии с характеристиками используемых элементов.

Ток и тепловой режим

Ток 10 А является верхним пределом платы. Для длительной работы без отдельно проверенного охлаждения безопаснее ограничить нагрузку уровнем до 6 А. Пусковой ток двигателя, преобразователя или ёмкостного входа может превышать установившееся потребление и преждевременно включать защиту.

Возможности готовой батареи определяет самое слабое звено: сами элементы, соединительные ленты, провода, контакты, пайка и BMS. Номинальный ток платы не подтверждает, что аккумуляторы или батарейный отсек выдерживают такую же нагрузку.

Питание нагрузки

Плата не преобразует напряжение: на выходе остаётся напряжение аккумуляторной сборки, которое изменяется во время зарядки и разрядки. Если устройству необходимы стабильные 12 В, 5 В или другое фиксированное значение, между батареей и нагрузкой требуется совместимый DC-DC преобразователь.

Подойдёт / не подойдёт

Подойдёт

для защиты батареи из трёх последовательных Li-ion секций 3,7 В;
для сборок на элементах 18650, 26650 или другого формата с соответствующей Li-ion химией;
для портативного питания, освещения и DIY-устройств, которые допускают переменное напряжение батареи 3S или работают через DC-DC преобразователь;
для 3S-сборок с параллельными элементами в каждой секции, если элементы согласованы, а суммарный ток остаётся в пределах возможностей платы и соединений.

Не подойдёт

для батарей 1S, 2S, 4S или другого количества последовательных секций;
для LiFePO4, Ni-MH, свинцовых и других аккумуляторов с иными порогами напряжения;
в качестве самостоятельного зарядного устройства или стабилизатора 12 В;
для длительной нагрузки свыше 6 А без проверки теплового режима;
для нагрузок с пусковым током, который может превышать 10 А.

Примеры применения

Портативное питание 3S

Плата может защищать аккумуляторный блок для электроники, которая допускает напряжение полностью заряженной сборки 12,6 В и его постепенное снижение во время разряда.

Аккумуляторное LED-освещение

HX-3S-FL10A можно использовать с LED-узлом, если его входной диапазон соответствует батарее 3S, а рабочий и пусковой токи не превышают возможности элементов, соединений и BMS.

Стабилизированное питание через DC-DC

Сборка 3S может питать контроллер, датчики или другую электронику через отдельный преобразователь. BMS защищает аккумуляторы, а DC-DC модуль формирует необходимое напряжение для нагрузки.

Подключение

Подготовьте секции
Используйте однотипные исправные Li-ion элементы с близкими напряжением, ёмкостью и состоянием. Перед сборкой проверьте каждую секцию мультиметром; не соединяйте произвольно заряженные и разряженные элементы.
Подключите контрольные точки

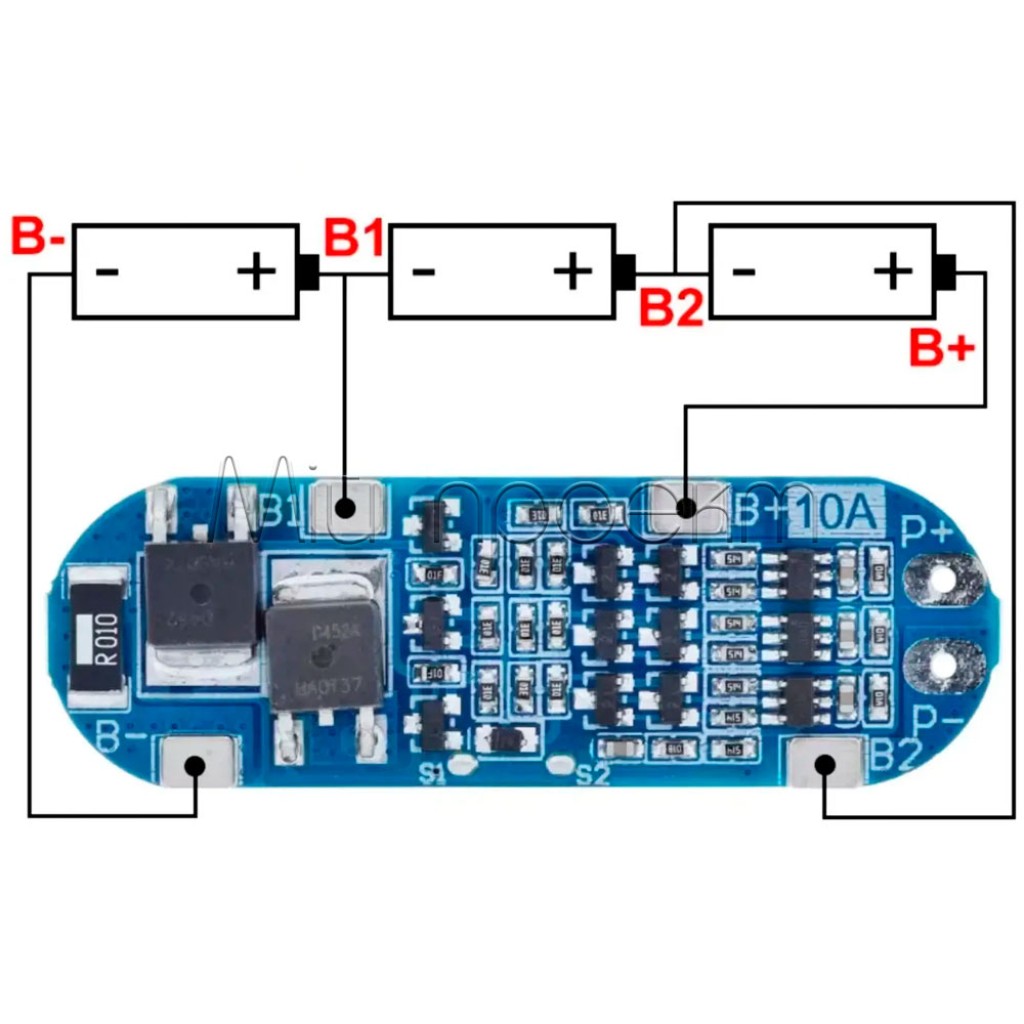

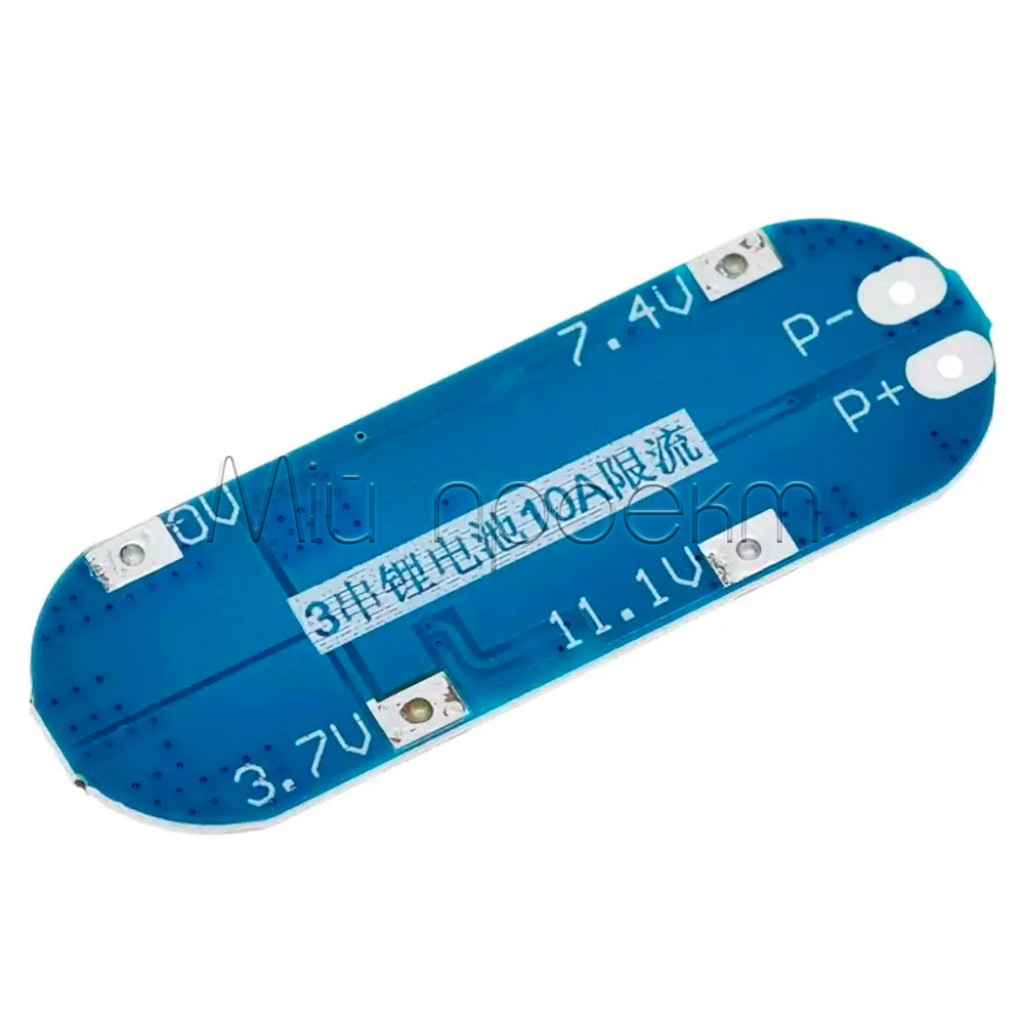

Соедините B− с минусом первой секции, B1 — с точкой между первой и второй секциями, B2 — с точкой между второй и третьей, B+ — с плюсом третьей секции. Перед подключением нагрузки повторно проверьте полярность и последовательность точек.
Подключите заряд и нагрузку
Зарядное устройство и нагрузку подключайте к P+ и P− в соответствии с маркировкой платы. Для зарядки от USB можно использовать зарядный модуль Li-ion 3S на 12,6 В с Type-C, предварительно сверив его ток заряда с характеристиками аккумуляторов.
Выполните контрольный запуск
Первый запуск проводите с ограничением тока. Проверьте общее напряжение батареи и напряжение каждой секции, а под нагрузкой контролируйте нагрев платы, проводов, контактов и соединительных лент.

Ограничения и безопасность

Не перепутайте полярность и контрольные точки

Ошибочное подключение B−, B1, B2 или B+ может повредить плату и аккумуляторы и вызвать опасный ток. Выполняйте монтаж без подключённого зарядного устройства или нагрузки, а схему проверяйте мультиметром.

Используйте зарядный контроллер 3S

Не заряжайте батарею непосредственно от обычного блока питания. Для Li-ion 3S необходим CC/CV-контроллер с конечным напряжением 12,6 В и током, допустимым для установленных элементов.

Выровняйте секции перед сборкой

Подберите однотипные элементы с близким уровнем заряда. Значительная разница между секциями вызывает раннее отключение всей батареи по самой слабой секции и уменьшает доступную ёмкость.

Не используйте 10 А как длительный режим без проверки

Для постоянной нагрузки ориентируйтесь на ток до 6 А, если тепловой режим не подтверждён отдельно. Перегрузка, пусковой импульс или слабое соединение могут вызвать отключение, падение напряжения или перегрев.

Изолируйте плату и батарейные шины

Не допускайте контакта платы и открытых проводников с металлическим корпусом. Зафиксируйте узел, защитите места соединений и обеспечьте отвод тепла.

Совместимые товары и аксессуары

Для съёмного малоточного прототипа можно выбрать батарейный отсек 18650 в исполнении 3S1P. Допустимый ток его контактов и проводов не заявлен, поэтому отсек не следует автоматически использовать на пределе 10 А.

При сборке сварного блока на 18650 полезны изоляционные прокладки для положительных выводов. Они дополняют, но не заменяют изоляцию шин, термоусадку и механическую фиксацию элементов.

FAQ

Заряжает ли HX-3S-FL10A аккумуляторы?

Нет. HX-3S-FL10A контролирует защитные пороги, но для зарядки необходим отдельный CC/CV-контроллер Li-ion 3S с конечным напряжением 12,6 В.

Можно ли постоянно потреблять 10 А?

Без подтверждённого охлаждения лучше ограничить длительный ток уровнем до 6 А. Значение 10 А оставляйте как максимальный предел с учётом пусковых импульсов и нагрева.

Нужно ли выравнивать напряжение элементов перед сборкой?

Да. Используйте однотипные элементы с близкими напряжением и состоянием заряда. Это уменьшает риск раннего отключения батареи по одной секции.

Можно ли подключить три аккумулятора 18650?

Да, если они образуют последовательную конфигурацию 3S, имеют совместимые характеристики и способны отдавать необходимый ток. Формат 18650 сам по себе не определяет допустимую нагрузку.

Будет ли на выходе стабильно 12 В?

Нет. Напряжение батареи изменяется во время цикла заряда и разряда. Для стабильных 12 В необходим отдельный DC-DC преобразователь, рассчитанный на входное напряжение 3S и ток нагрузки.

HX-3S-FL10A BMS контроллер заряда розряда (12.6V 10A) овал
