Индикатор уровня заряда литиевых аккумуляторов 1S-8S (MH-DL18S)

1. Идентификация компонентов и выводов

    flowchart TD
      subgraph Indicator["Индикатор уровня заряда MH-DL18S"]
        direction TB

        Display["LED Дисплей
(индикация уровня)
0% - 100%"]
        PCB["Печатная плата
с контактами"]

        subgraph Contacts["Контакты на плате"]
          direction LR
          Plus["Плюс (+)"] --- Minus["Минус (-)"]
          JumperS["Перемычки
S1, S2, ... S8"]
        end
      end

      classDef displayClass fill:#f96,stroke:#333,stroke-width:2px
      class Display displayClass

      classDef contactClass fill:#90EE90,stroke:#333,stroke-width:2px
      class Plus,Minus,JumperS contactClass


1.1. Основные элементы индикатора

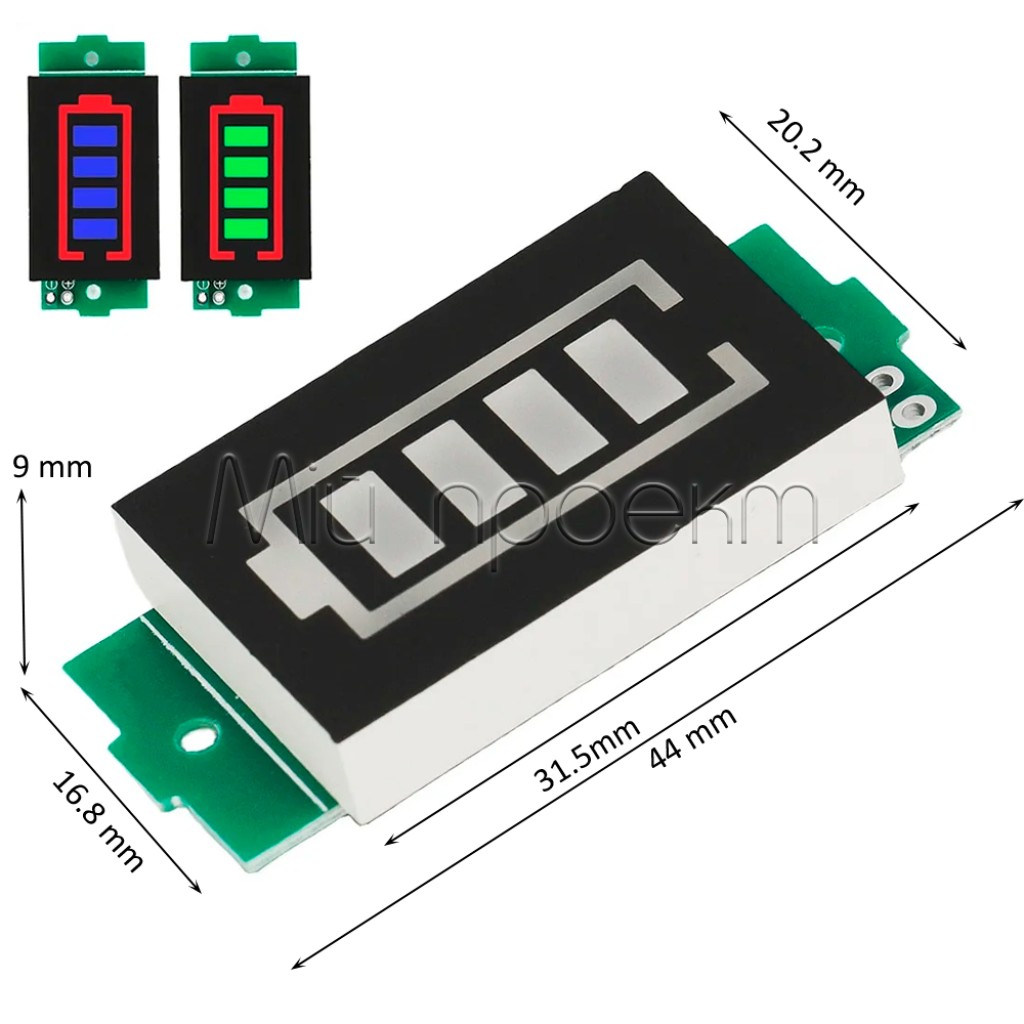

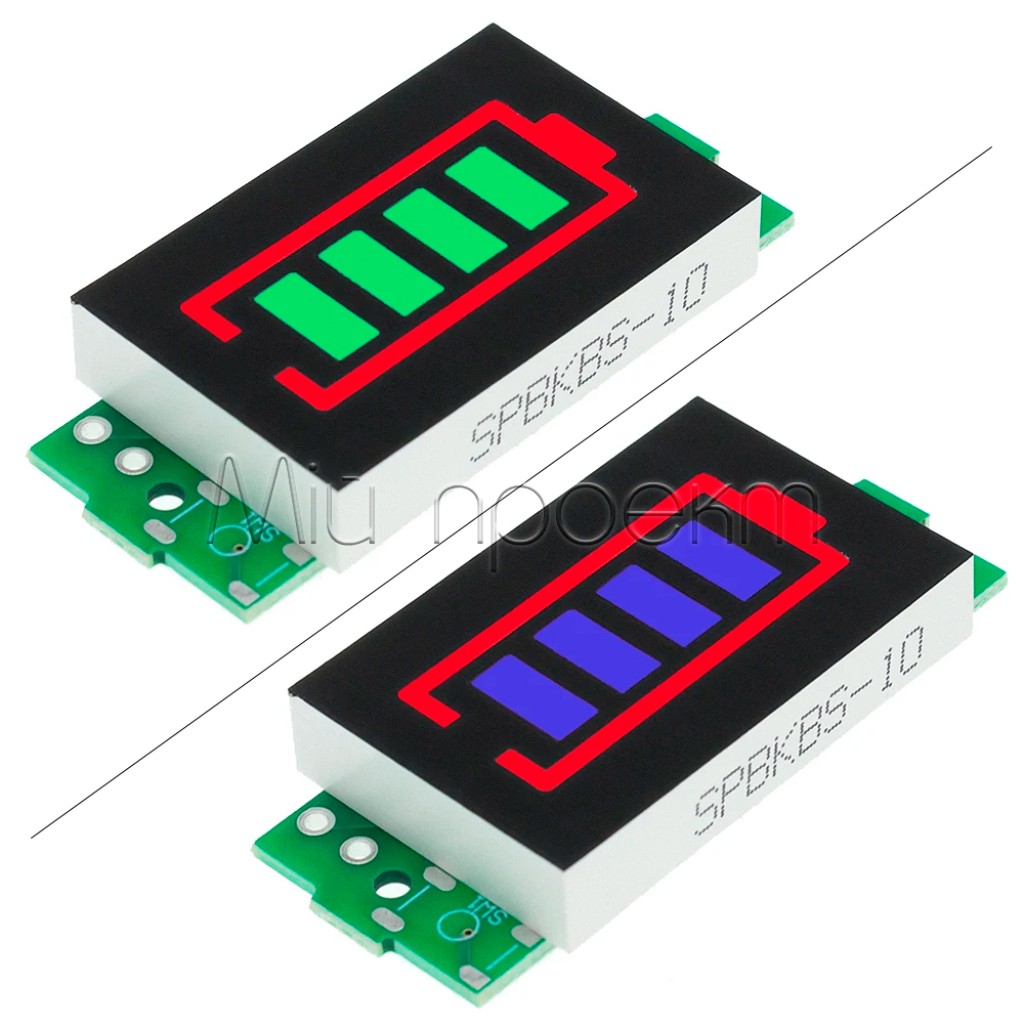

• LED Дисплей: 4-сегментный светодиодный индикатор, показывающий уровень заряда аккумулятора (0%, 25%, 50%, 75%, 100%)
• Контакты питания: Два основных контакта для подключения к аккумулятору:
  • Плюс (+): Положительный контакт (часто обозначен "+" на плате)
  • Минус (-): Отрицательный контакт (часто обозначен "-" на плате)

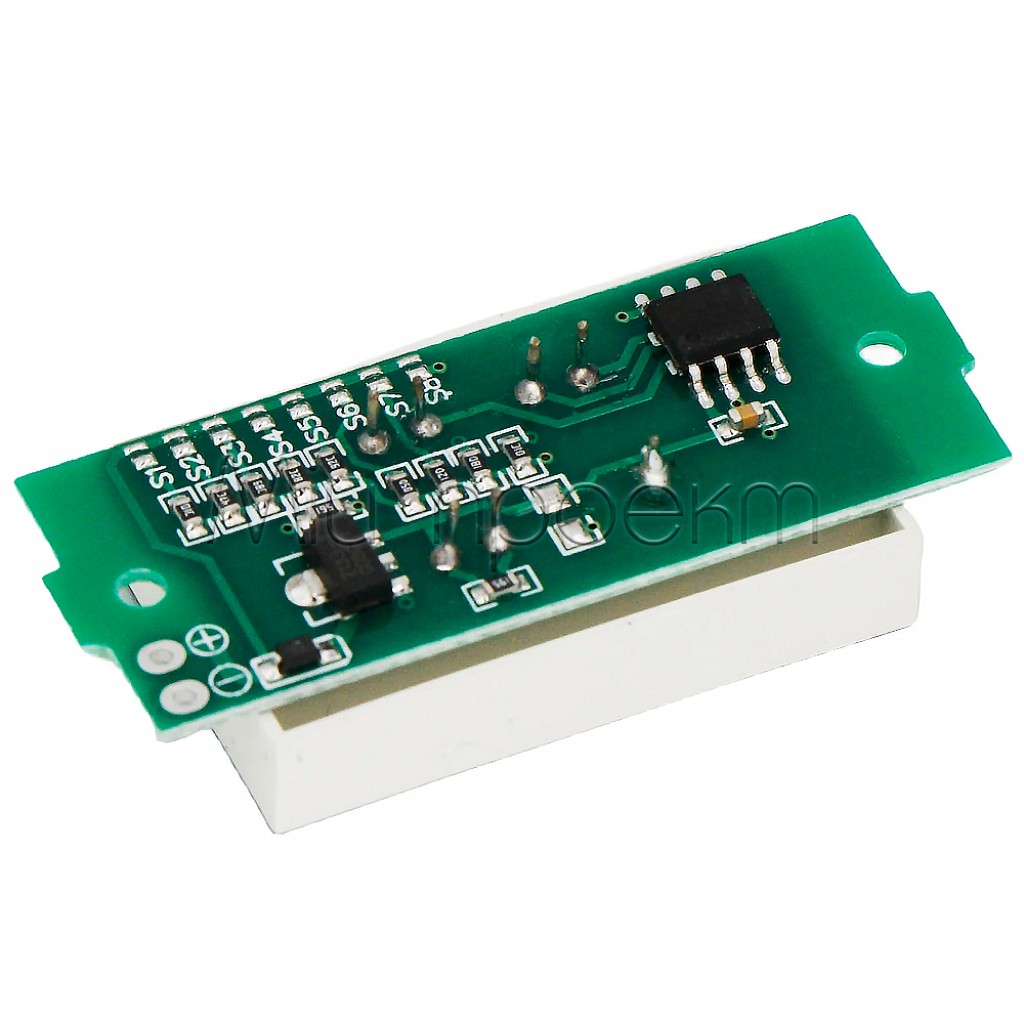

• Перемычки настройки: Ряд контактных площадок, обозначенных S1, S2, S3, ..., S8, для настройки под разное количество последовательно соединённых элементов аккумулятора

2. Необходимые инструменты и материалы

1. Инструменты:
   • Паяльник с тонким жалом
   • Припой (олово)
   • Флюс (для лучшего качества пайки)
   • Инструмент для зачистки проводов
   • Мультиметр (для проверки напряжения и полярности)
   • Пинцет (опционально, для удобства пайки)
2. Материалы:
   • Два изолированных провода разных цветов (рекомендуется красный для "+" и чёрный/зелёный/синий для "-")
   • Термоусадка или изолента (для изоляции соединений)

3. Определение и настройка режима работы (S)

    flowchart LR
      S1["S1
1 элемент
3.7В"] --- S2["S2
2 элемента
7.4В"] --- S3["S3
3 элемента
11.1В"] --- S4["S4
4 элемента
14.8В"]
      S4 --- S5["S5
5 элементов
18.5В"] --- S6["S6
6 элементов
22.2В"] --- S7["S7
7 элементов
25.9В"] --- S8["S8
8 элементов
29.6В"]

      classDef selectClass fill:#f96,stroke:#333,stroke-width:2px
      class S3 selectClass


3.1. Определение конфигурации аккумулятора

Перед настройкой необходимо определить количество последовательно соединённых элементов в вашем аккумуляторе:

* Режим 1S не рекомендуется, поскольку индикатор выключается при напряжении ~3.5В, которое ещё является рабочим для литиевого аккумулятора.

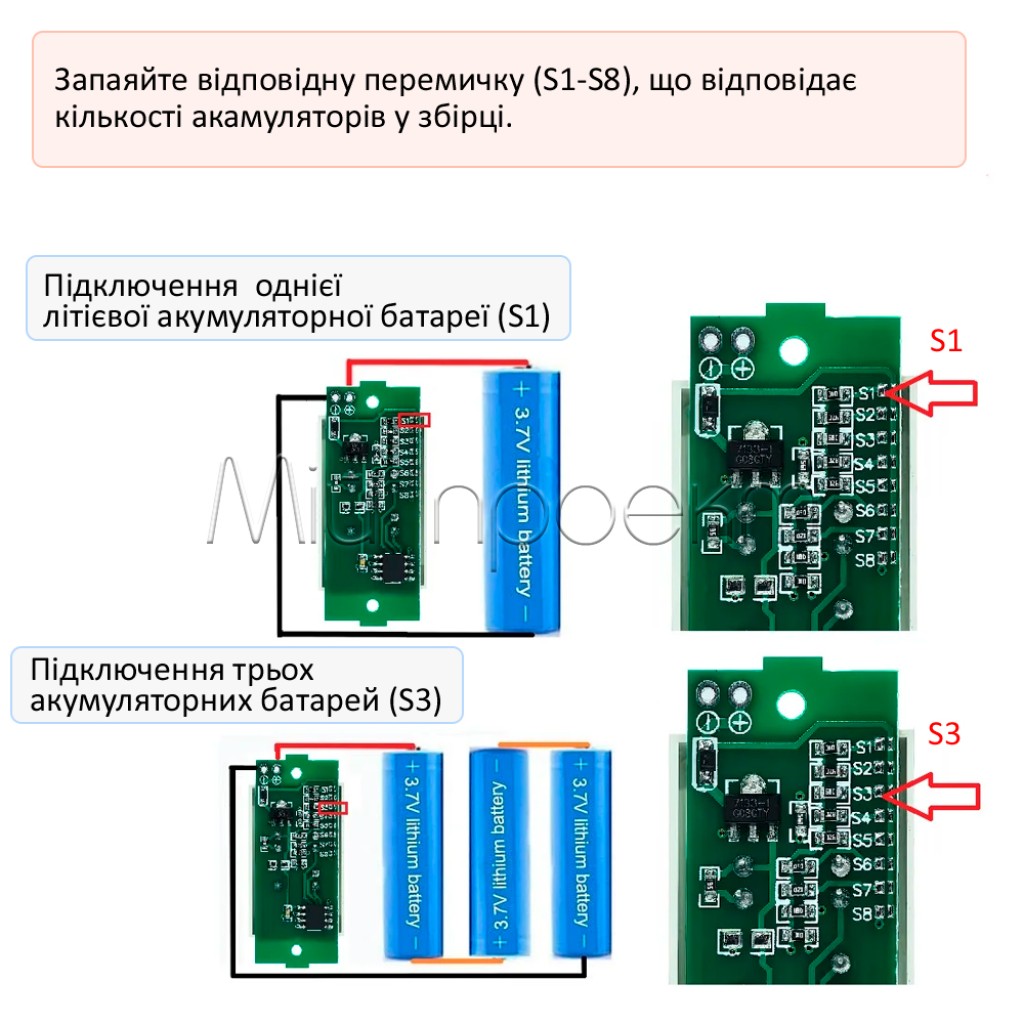

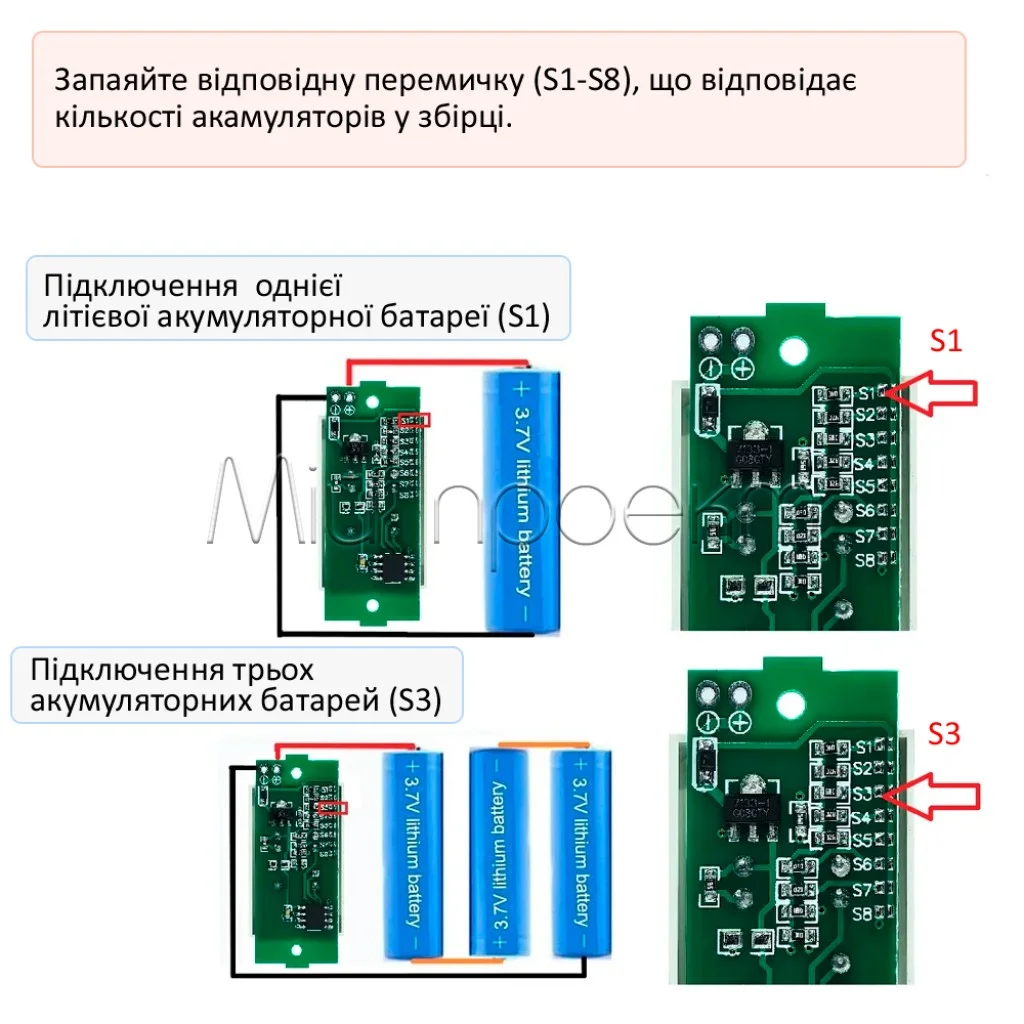

3.2. Настройка перемычки

1. Найдите на задней стороне платы ряд контактных площадок, обозначенных S1, S2, S3, ..., S8.
2. Определите, какая из них соответствует вашей конфигурации аккумулятора (например, S3 для 3-элементного аккумулятора).
3. С помощью паяльника и небольшого количества припоя ЗАПАЯЙТЕ ПЕРЕМЫЧКУ только на соответствующей контактной площадке.

4. Подключение проводов питания

    flowchart LR
      Module["Плата
MH-DL18S"]
      RedWire["Красный провод
(+)"]
      BlackWire["Чёрный/Зелёный
провод (-)"]
      Battery["Аккумулятор
Li-ion"]

      RedWire -- "Пайка" --> Module
      BlackWire -- "Пайка" --> Module
      RedWire -- "Подключение
к плюсу (+)" --> Battery
      BlackWire -- "Подключение
к минусу (-)" --> Battery

      classDef plusClass fill:#f55,stroke:#333,stroke-width:2px
      class RedWire plusClass

      classDef minusClass fill:#3a3,stroke:#333,stroke-width:2px
      class BlackWire minusClass


4.1. Подготовка проводов

1. Возьмите два провода разных цветов (традиционно красный для "+" и чёрный/зелёный/синий для "-").
2. Отмерьте необходимую длину проводов для удобного подключения индикатора к аккумулятору.
3. Зачистите концы проводов на 3-5 мм с обеих сторон.
4. Залудите (покройте тонким слоем припоя) зачищенные концы проводов, используя паяльник, припой и флюс.

4.2. Пайка проводов к индикатору

1. Найдите контакты "+" и "-" на задней стороне платы индикатора.
2. Припаяйте красный провод к контакту "+":
   • Нагрейте паяльником контакт "+" в течение 1-2 секунд.
   • Приложите залуженный конец красного провода к нагретому контакту.
   • Добавьте небольшое количество припоя для надёжного соединения.
   • Дайте соединению остыть, не двигая провод.
3. Припаяйте чёрный/зелёный/синий провод к контакту "-", используя аналогичную технологию.
4. Проверьте, что соединения надёжны и нет "холодных" паек или случайных замыканий.

5. Подключение к аккумулятору

5.1. Проверка перед подключением

1. Проверьте правильность выбора и запаивания перемычки на соответствующей площадке S1-S8.
2. Убедитесь, что провода надёжно припаяны к плате и не имеют случайных замыканий.
3. С помощью мультиметра проверьте напряжение и полярность вашего аккумулятора.

5.2. Подключение к аккумулятору

1. Подключите красный провод (от контакта "+" индикатора) к положительному (+) выводу вашего аккумулятора.
2. Подключите чёрный/зелёный/синий провод (от контакта "-" индикатора) к отрицательному (-) выводу вашего аккумулятора.

5.3. Проверка работы

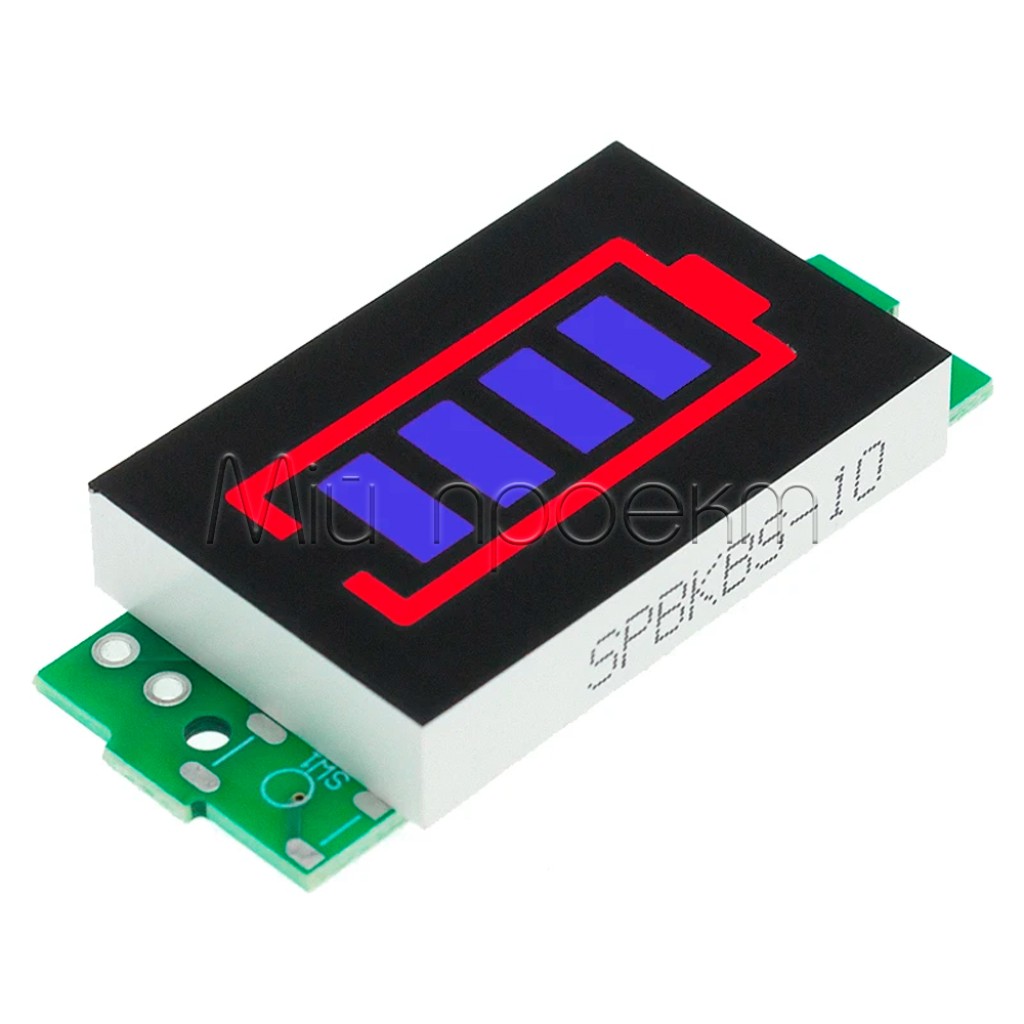

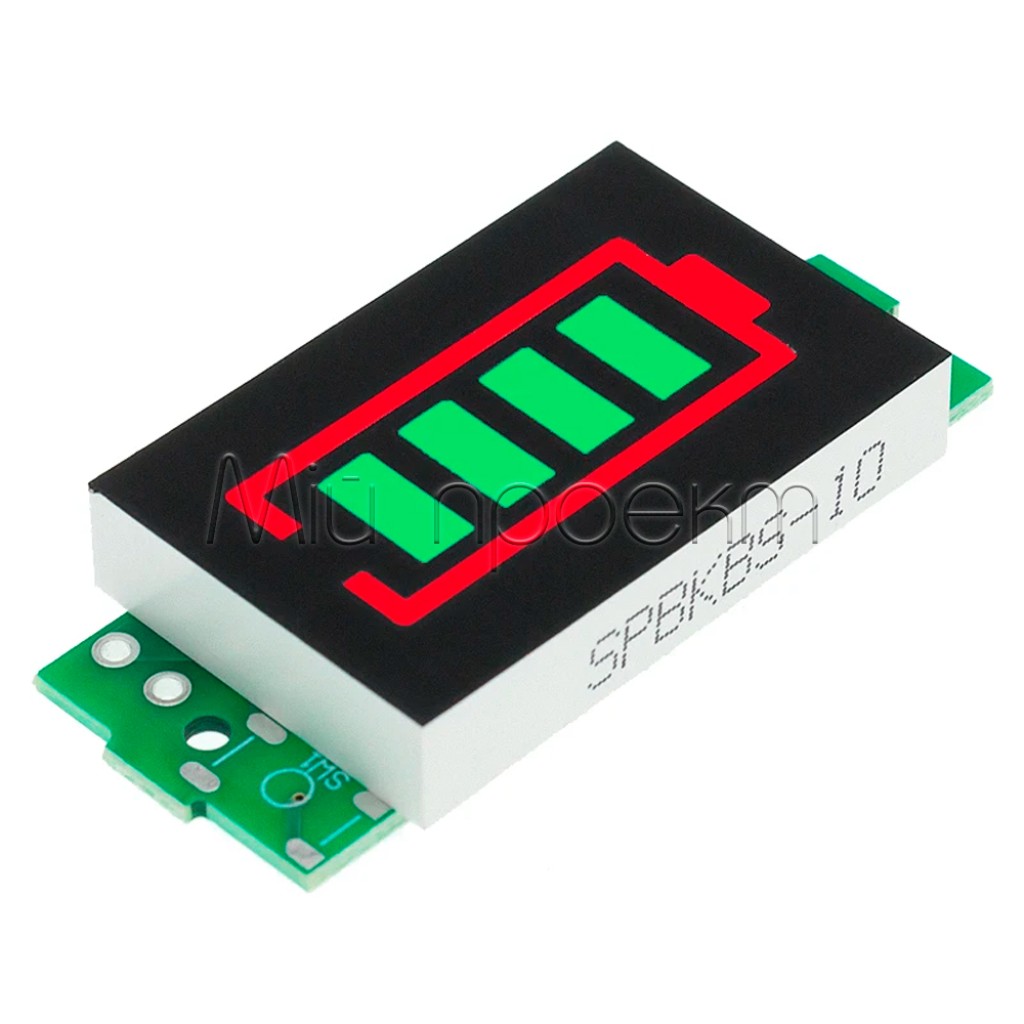

После подключения индикатор должен включиться и показать текущий уровень заряда вашего аккумулятора. LED-сегменты будут светиться в соответствии с уровнем заряда:

• 100% (все 4 сегмента светятся): Полный заряд
• 75% (3 сегмента светятся): Высокий уровень заряда
• 50% (2 сегмента светятся): Средний уровень заряда
• 25% (1 сегмент светится): Низкий уровень заряда
• 0% (мигание/красная рамка): Критически низкий уровень заряда

6. Особенности и ограничения индикатора

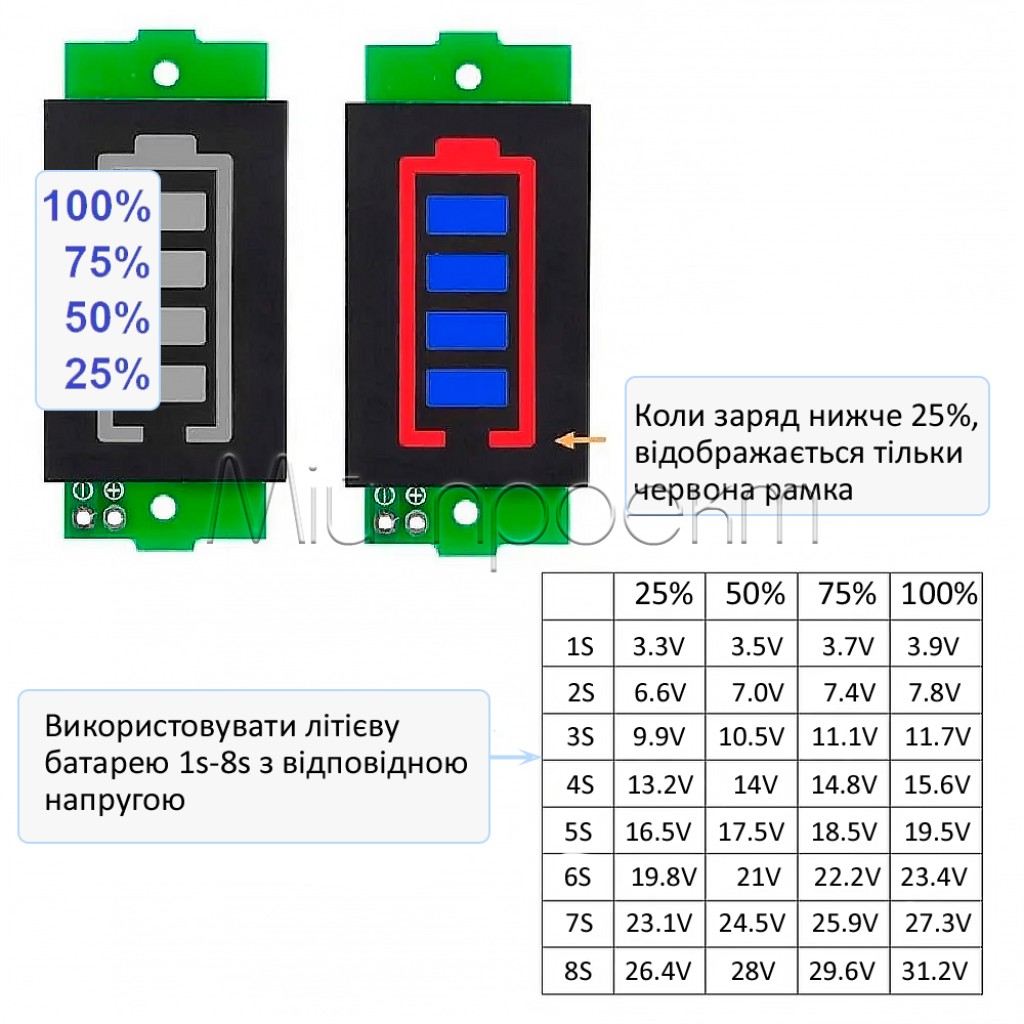

6.1. Пороги срабатывания для разных конфигураций

Ниже приведены ориентировочные пороги срабатывания индикатора для наиболее распространённых конфигураций аккумуляторов, определённые на основе практических тестов:

6.2. Ограничения и особенности

• Неточность индикации: Индикатор предоставляет лишь приблизительную оценку уровня заряда, а не точное отображение.
• Режим 1S непрактичен: Индикатор выключается при напряжении ~3.5В, которое ещё является рабочим для одиночного литиевого элемента.
• Нелинейность: Пороги срабатывания не соответствуют линейному распределению напряжения и могут отличаться от теоретических значений.
• Ориентировочный показатель: Индикатор лучше всего использовать как ориентировочный показатель состояния батареи, а не как точное измерительное устройство.
