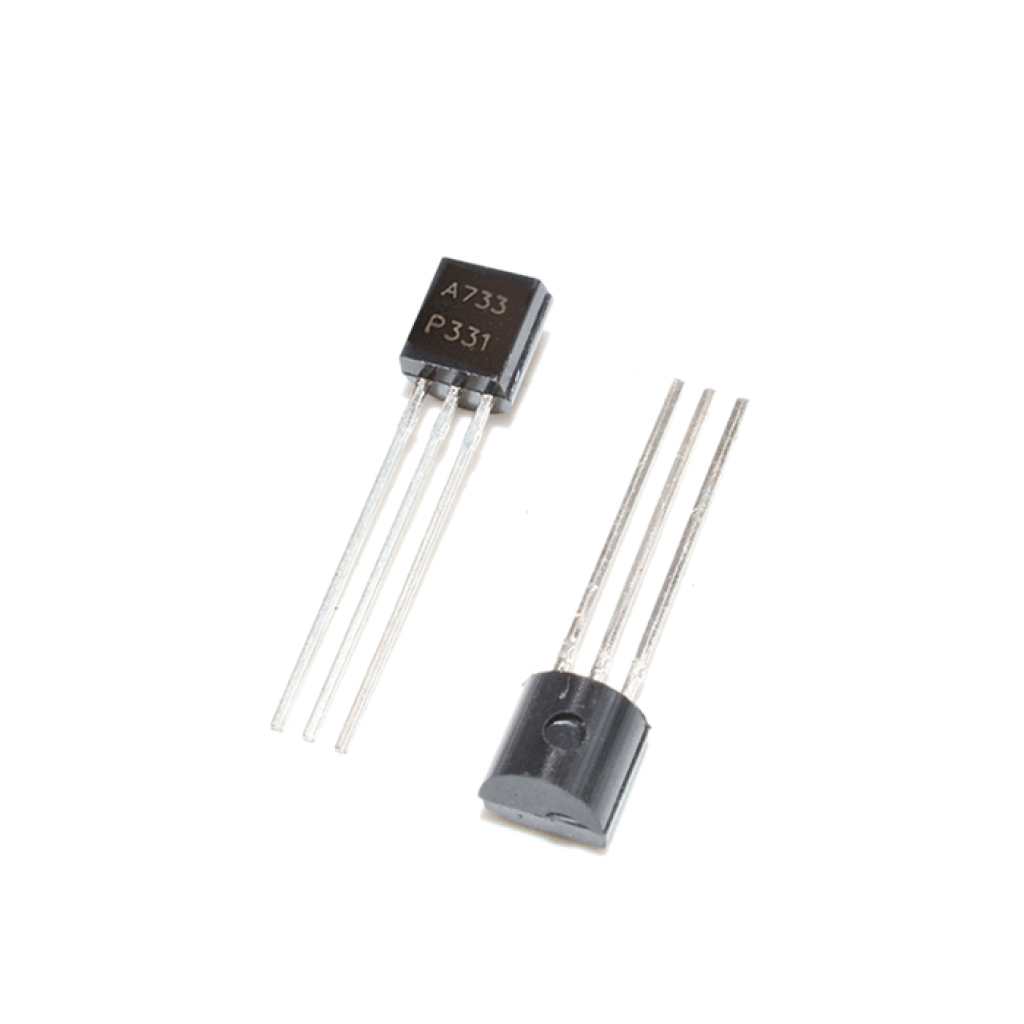

Транзистор PNP биполярный A733 (50V 0.1A) корпус TO-92

Страна-производитель: Китай Код товара: 5558
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Транзистор PNP биполярный A733 (50V 0.1A) корпус TO-92
Есть в наличии
Код товара: 5558
1.50 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальное напряжение:50 В
Максимальный ток:0.1 А
Полярность:PNP
Тип корпуса:TO-92
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Транзистор PNP биполярный A733 (50V 0.1A) корпус TO-92
Код товара: 5558
1.50 грн
Описание

Транзистор PNP биполярный A733 TO-92

Малосигнальный PNP эпитаксиальный кремниевый транзистор для усилителей низких частот и общих усилительных каскадов.

Основные преимущества

Предназначен для НЧ-усиления

Официально позиционируется как транзистор для усилителей низких частот (Low Frequency Amplifier).

Широкий диапазон hFE

Классификации R/O/Y/G/L охватывают hFE от 40 до 700 при VCE = −6 В, IC = −1 мА.

Низкое насыщение коллектор-эмиттер

VCE(sat) типичное −0.18 В (макс. −0.3 В) при IC = −100 мА, IB = −10 мА.

Малая выходная ёмкость

Среднее значение Cob около 2.8 пФ (VCB = −10 В, f = 1 МГц), что способствует стабильной работе в НЧ-каскадах.

Ключевые характеристики

Тип:PNP эпитаксиальный кремниевый биполярный транзистор
Корпус:TO-92
VCBO (макс.):−60 В
VCEO (макс.):−50 В
VEBO (макс.):−5 В
IC (макс.):−150 мА
Рассеиваемая мощность PC (макс.):250 мВт
hFE (классификации):R: 40–80; O: 70–140; Y: 120–240; G: 200–400; L: 350–700 (VCE = −6 В, IC = −1 мА)
VCE(sat) (тип/макс.):−0.18 В / −0.3 В (IC = −100 мА, IB = −10 мА)
VBE(on) (мин/тип/макс.):−0.50 / −0.62 / −0.80 В (VCE = −6 В, IC = −1 мА)
fT (мин/тип.):50 / 180 МГц (VCE = −6 В, IC = −10 мА)
Cob (тип.):≈2.8 пФ (VCB = −10 В, IE = 0, f = 1 МГц)
Шумовая цифра NF:6.0–20 дБ (VCE = −6 В, IC = −0.3 мА, f = 1 МГц, Rs = 10 кОм)

Детальные технические параметры

  • Назначение: Low Frequency Amplifier; комплементарный транзистор — KSC945 (NPN).
  • Группы усиления тока: R/O/Y/G/L с диапазонами hFE 40…700 при VCE = −6 В, IC = −1 мА.
  • Насыщение: VCE(sat) тип. −0.18 В (макс. −0.3 В) при IC = −100 мА, IB = −10 мА.
  • Предельные значения: VCBO −60 В; VCEO −50 В; VEBO −5 В; IC −150 мА; PC 250 мВт; TJ до 150 °C.
  • Распиновка в TO-92 (стандартная версия): 1 — Эмиттер, 2 — База, 3 — Коллектор.
  • Суффикс «−C» означает центральный коллектор: 1 — Эмиттер, 2 — Коллектор, 3 — База.
  • Паразитные параметры: Cob ≈ 2.8 пФ (VCB = −10 В, f = 1 МГц); fT мин. 50 МГц (тип. 180 МГц) при VCE = −6 В, IC = −10 мА.
  • Токи отсечки: ICBO и IEBO до 100 нА при соответствующих условиях испытаний.
Примечание: параметры основаны на документации onsemi для KSA733. Источник: onsemi Datasheet (PDF).

Основные области применения

  • Усилители низких частот общего назначения.
  • Аналоговые усилительные каскады и предварительные ступени.
  • Каскады с комплементарной парой KSC945 (NPN) в НЧ-приложениях.

Совместимые обозначения и альтернативы

onsemi KSA733 имеет комплементарный NPN‑транзистор KSC945; доступны классификации по hFE: R, O, Y, G, L (для подбора по коэффициенту усиления).

Вопросы-ответы (FAQ)

Каково максимальное напряжение коллектор-эмиттер (VCEO)?

−50 В по паспорту производителя.

Каков допустимый ток коллектора?

До −150 мА.

Какова распиновка в корпусе TO-92?

Стандарт: 1 — Эмиттер, 2 — База, 3 — Коллектор; суффикс «−C» означает центральный коллектор (1 — Эмиттер, 2 — Коллектор, 3 — База).
