Кратко о HX-4S-F30A

HX-4S-F30A — BMS-плата защиты и балансировки для литий-ионной батареи 4S. Она работает с четырьмя последовательно соединёнными секциями, рассчитанными на номинальное напряжение сборки 14,8 В и напряжение до 16,8 В после полной зарядки.

Максимальный ток платы составляет 30 А. Балансировочный кабель с разъёмом упрощает подключение контрольных точек секций, но не отменяет проверку полярности и последовательности напряжений мультиметром.

BMS не является зарядным устройством и не стабилизирует выходное напряжение. Для батареи требуется отдельное CC/CV-зарядное устройство для 4S Li-ion с конечным напряжением 16,8 В.^[1]

Ключевые характеристики

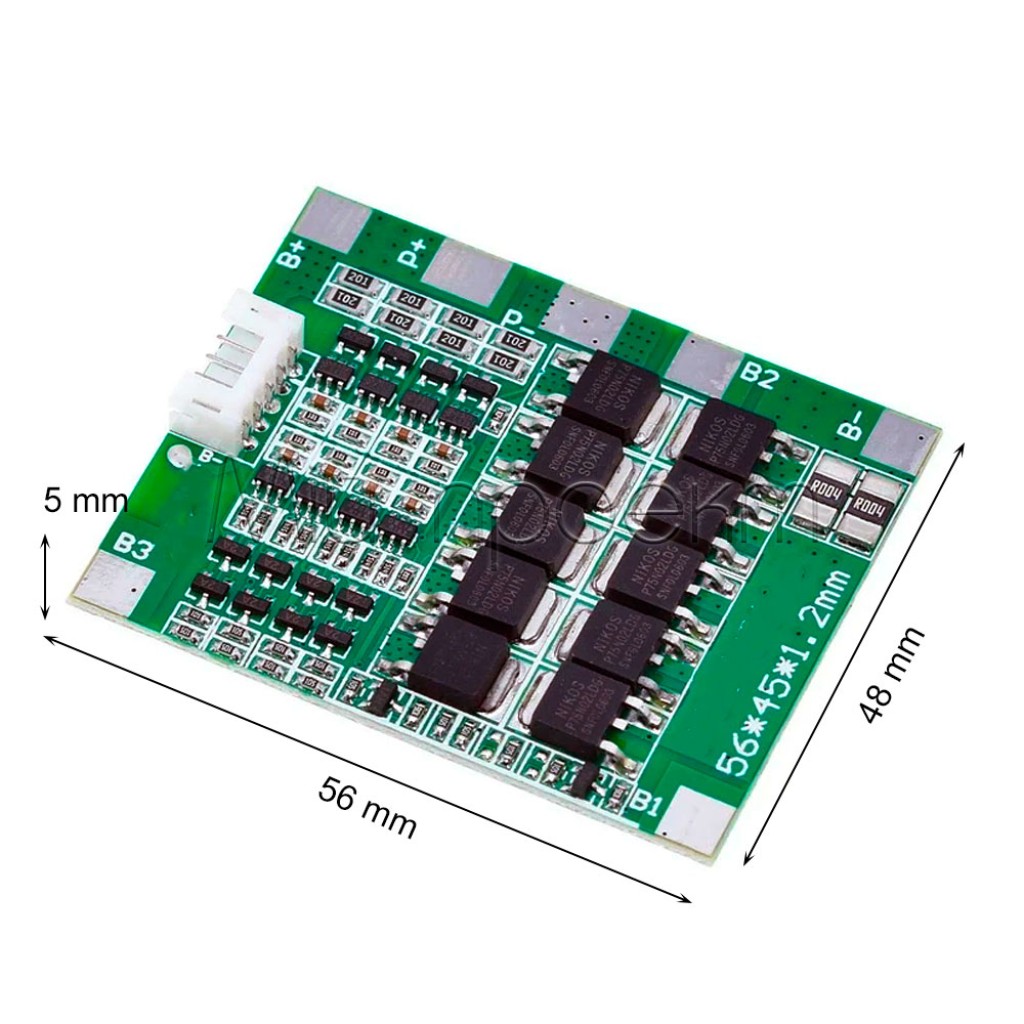

Тип: BMS-плата защиты и балансировки
Модель: HX-4S-F30A
Химия аккумуляторов: Li-ion с номинальным напряжением 3,7 В на секцию
Конфигурация: 4S — четыре последовательно соединённые секции
Напряжение сборки: 14,8–16,8 В
Максимальный ток: 30 А — верхний предел платы, а не гарантия длительного режима
Отсечка заряда: 4,2 ± 0,05 В на секцию
Отсечка разряда: 2,55 ± 0,08 В на секцию
Защитные функции: от перегрузки по току, короткого замыкания, перенапряжения и пониженного напряжения
Балансировка: выравнивание напряжений секций во время зарядки
Подключение секций: балансировочный кабель с разъёмом

Подробное описание и особенности

Защита батареи 4S

HX-4S-F30A контролирует напряжение каждой из четырёх последовательных секций и размыкает силовую цепь при наступлении защитного события. Плата помогает ограничить последствия перезаряда, чрезмерного разряда, перегрузки и короткого замыкания, однако не заменяет правильный выбор аккумуляторов, проводов, соединений и зарядного устройства.

Напряжение в контрольных точках должно последовательно возрастать от общего минуса к общему плюсу батареи. Перед установкой разъёма проверьте каждую точку мультиметром и сверьте её с маркировкой платы; одинаковый цвет проводов не подтверждает правильность распиновки.

Балансировка и состояние секций

Балансировка предназначена прежде всего для компенсации небольшого расхождения между уже согласованными секциями. Её не следует использовать для выравнивания элементов с большой начальной разницей напряжений. Для сборки батареи требуются исправные элементы одного типа, близкого состояния и с близкими начальными напряжениями.^[2]

Балансировка не восстанавливает изношенный или повреждённый элемент. Если одна секция заметно быстрее достигает верхнего или нижнего порога, батарею следует отключить и проверить отдельно.

Ток и тепловой режим

Значение 30 А является максимальным пределом платы. Допустимый длительный ток всей батареи определяет самое слабое звено: аккумуляторные секции, перемычки, провода, разъёмы, паяные или сварные соединения, охлаждение и сама BMS. Для двигателей и ёмкостных нагрузок отдельно учитывайте пусковой импульс.

Первый запуск выполняйте с небольшой контролируемой нагрузкой. Если плата, контакты или проводники заметно нагреваются, уменьшите ток и проверьте сечение, качество соединений и условия отвода тепла.

Подойдёт / не подойдёт

Подойдёт

для Li-ion батареи 4S с номинальным напряжением 14,8 В и напряжением до 16,8 В после зарядки;
для сборки на элементах 18650 или других Li-ion элементах, объединённых в четыре согласованные последовательные секции;
для модернизации 14,4-вольтового электроинструмента, если его электроника выдерживает 16,8 В, а пусковой ток не превышает возможностей батареи и BMS;
для автономного питания освещения, аудиооборудования или DIY-устройства, рассчитанного на фактический диапазон напряжения батареи;
когда требуются защита и балансировочный кабель с разъёмом для доступа к контрольным точкам.

Не подойдёт

для 2S, 3S или другого количества последовательных секций;
для LiFePO4 и других аккумуляторных химий с отличающимися порогами напряжения;
в качестве самостоятельного зарядного устройства, преобразователя или стабилизатора напряжения;
для гарантированной непрерывной нагрузки 30 А без проверки нагрева в реальной конструкции;
для устройства, пусковой ток которого может превысить предел BMS или допустимый ток аккумуляторов.

Примеры применения

Переделка аккумулятора шуруповёрта

Плата может защищать 4S Li-ion сборку в инструменте класса 14,4 В после проверки совместимости с напряжением 16,8 В, пускового тока двигателя и допустимого тока выбранных элементов.

Автономное LED-освещение

HX-4S-F30A можно использовать с батареей 4S и отдельным LED-драйвером, который поддерживает весь диапазон напряжения от заряженной до разряженной батареи.

Портативная аудиосистема или робототехника

Плата подходит для защиты источника питания 4S, если усилитель, драйвер двигателя и вспомогательные преобразователи совместимы с напряжением до 16,8 В и реальными рабочими импульсами тока.

Подключение и первый запуск

Подготовьте четыре секции
Используйте исправные Li-ion элементы одного типа с близкими напряжениями и состоянием. Не смешивайте повреждённые, существенно различающиеся, новые и изношенные элементы в одной батарее.

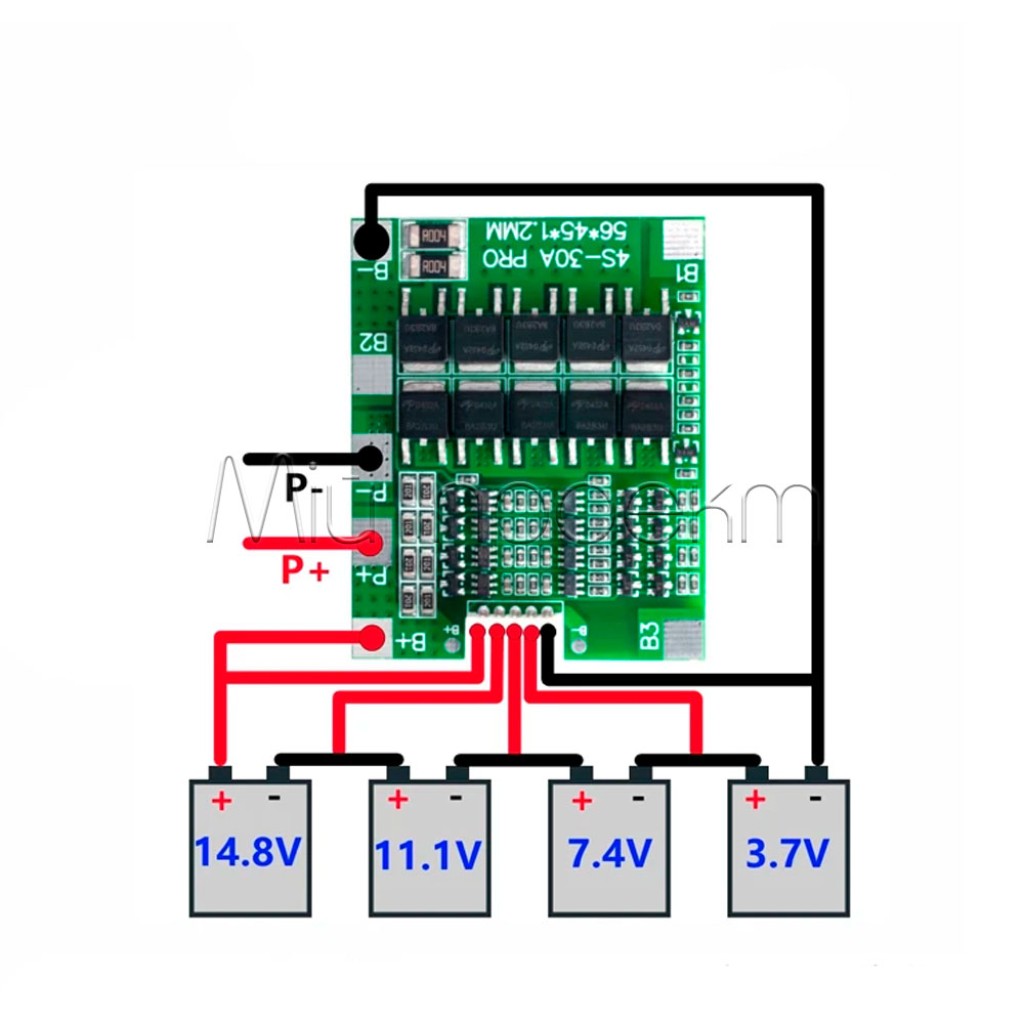

Проверьте последовательность напряжений
До подключения BMS измерьте каждую секцию и все последовательные точки от общего минуса до общего плюса. Напряжение должно возрастать на каждом следующем отводе без изменения полярности.

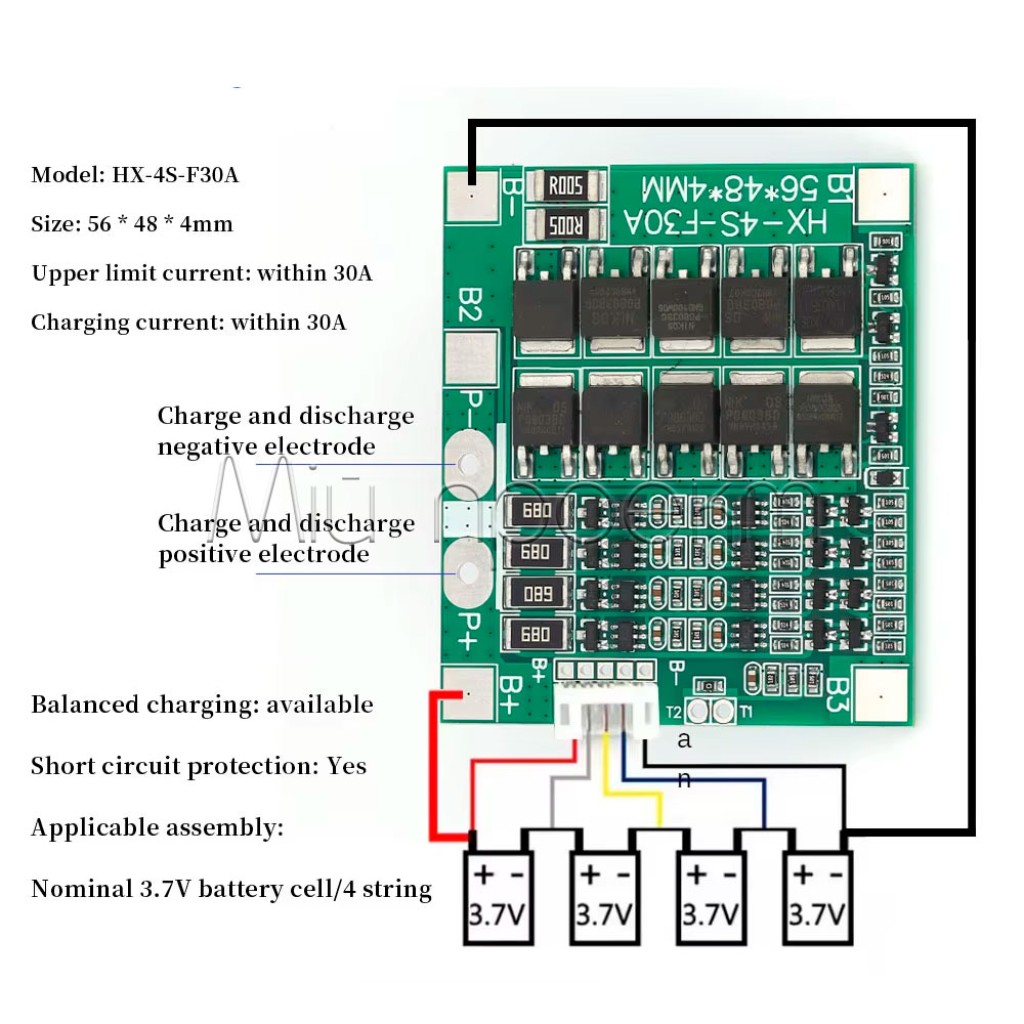

Подключите контрольные отводы
Соединяйте общий минус, промежуточные точки секций и общий плюс только в соответствии с маркировкой HX-4S-F30A. Не вставляйте разъём, пока не проверены все напряжения и порядок контактов.
Подключите силовую цепь
Зарядное устройство и нагрузку подключайте к предназначенным для них силовым площадкам в соответствии с маркировкой платы. Сечение проводов, разъёмы и соединения должны соответствовать фактическому току.
Выполните контрольный запуск
Сначала проверьте выход без нагрузки, затем подключите небольшую контролируемую нагрузку. Измерьте напряжения секций, падение напряжения и нагрев платы, проводов и контактов.

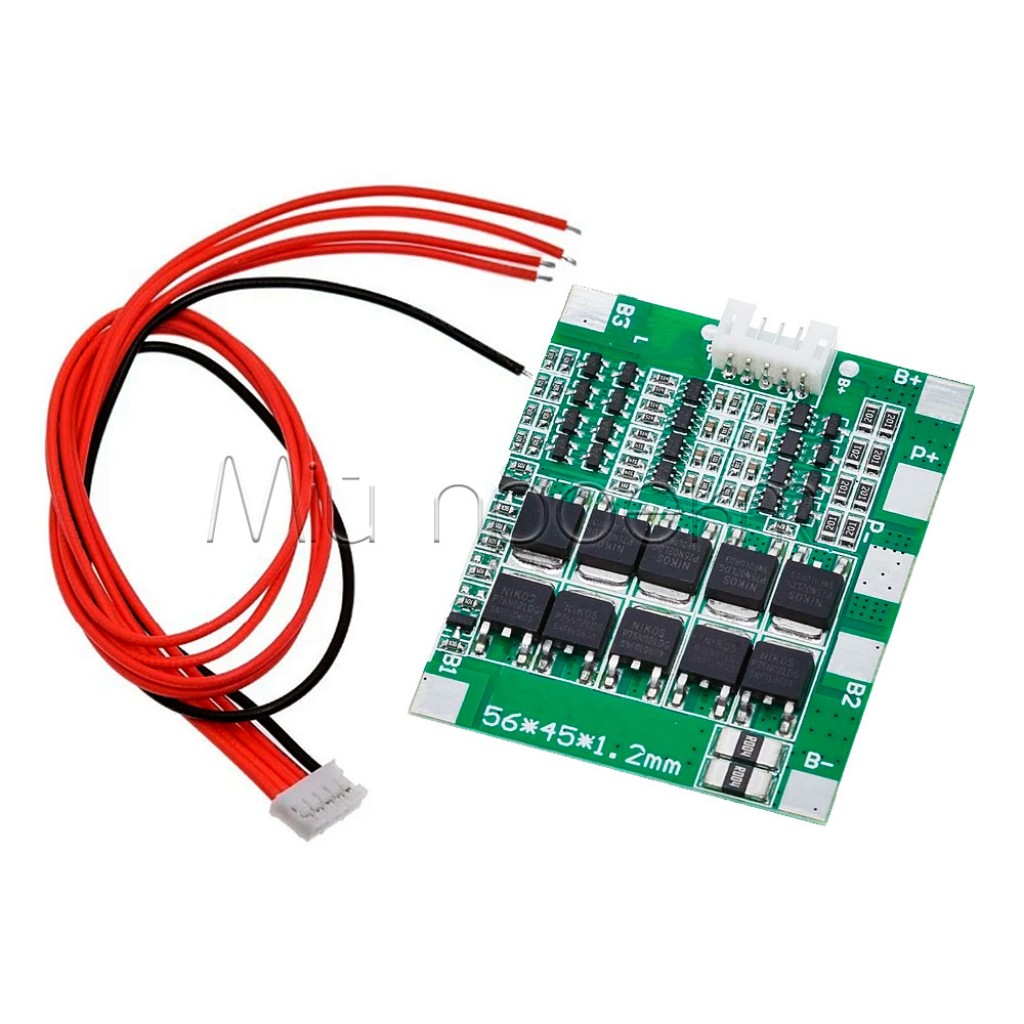

Комплектация

BMS-плата HX-4S-F30A
балансировочный кабель с разъёмом

Ограничения и безопасность

Не допускайте переполюсовки или изменения порядка отводов

Ошибка при подключении контрольных точек может повредить BMS, проводку и аккумуляторы. Проверяйте каждое напряжение мультиметром до установки разъёма; не переставляйте провода на подключённой батарее.

Заряжайте только как 4S Li-ion

Используйте специализированное CC/CV-зарядное устройство для 4S Li-ion с конечным напряжением 16,8 В. Не применяйте зарядное устройство для LiFePO4, 2S, 3S или другой конфигурации и не используйте защитную отсечку BMS как штатный способ завершения каждой зарядки.^[1]

30 А — максимальный, а не гарантированный длительный предел

Оставляйте запас по току, особенно для двигателей и другой импульсной нагрузки. Аккумуляторы, перемычки, провода и разъёмы также должны выдерживать рабочий и пусковой ток.

Не полагайтесь на балансировку при неисправных секциях

Большая разница напряжений, ёмкости или внутреннего сопротивления требует проверки и подбора элементов до сборки батареи. Балансировка компенсирует небольшой дрейф, но не восстанавливает изношенный элемент.^[2]

Защитите открытую плату

Изолируйте BMS от металлического корпуса, перемычек батареи, стружки и влаги. Закрепите плату и провода так, чтобы вибрация не повреждала пайку и не препятствовала отводу тепла.

Совместимые товары и альтернативы

Для просмотра общего и поэлементного напряжения во время настройки можно подключать сигнализатор-индикатор 1S–8S. Перед подключением сверьте полярность и распиновку; индикатор не заменяет BMS.

При сборке батареи на элементах 18650 полезны изоляционные прокладки для 18650, которые помогают защитить область положительного контакта от случайного замыкания.

Если приоритетом является более компактная плата, сравните HX-4S-F30A с компактной BMS 4S для Li-ion. Её рабочий ток, условия охлаждения, размеры и способ подключения отличаются, поэтому альтернативу необходимо заново проверить с учётом нагрузки и монтажа.

FAQ

Можно ли постоянно нагружать HX-4S-F30A током 30 А?

30 А — максимальный предел платы, а не подтверждённый непрерывный режим. Длительный ток необходимо определять с запасом по температуре, возможностям аккумуляторов, проводов, перемычек и разъёмов.

Можно ли использовать плату с батареей 2S или 3S?

Нет. HX-4S-F30A в этой конфигурации предназначена для четырёх последовательных Li-ion секций 4S. Для 2S или 3S требуется соответствующая BMS.

Подходит ли HX-4S-F30A для LiFePO4?

Нет. Плата предназначена для 4S Li-ion с напряжением до 16,8 В. Для LiFePO4 требуются BMS и зарядное устройство с другими порогами напряжения.

Заменяет ли BMS зарядное устройство?

Нет. Плата выполняет защитную отсечку и балансировку, а правильный алгоритм зарядки должно обеспечивать отдельное CC/CV-устройство для 4S Li-ion на 16,8 В.

Выровняет ли плата сильно разбалансированные элементы?

Рассчитывать на это не следует. До сборки секции должны быть исправными и близкими по напряжению и состоянию; балансировка предназначена для компенсации небольшого дрейфа во время работы.

Что проверить, если после сборки на выходе отсутствует напряжение?

Отключите нагрузку и проверьте полярность, напряжение каждой секции, последовательное возрастание напряжений в контрольных точках, правильность силового подключения и отсутствие короткого замыкания. Не изменяйте распиновку на подключённой батарее.

Документы и источники

Samsung SDI, Guidelines on Charging, Use and Handling of Lithium-Ion Batteries — требования к специализированной CC/CV-зарядке, защите Li-ion батарей и безопасному обращению.
Electrical Engineering Stack Exchange, Lithium battery pack charge controller and balancer module function (HX-4S-F30A) — технический разбор ограничений балансировки HX-4S-F30A и требований к начальному согласованию секций.
