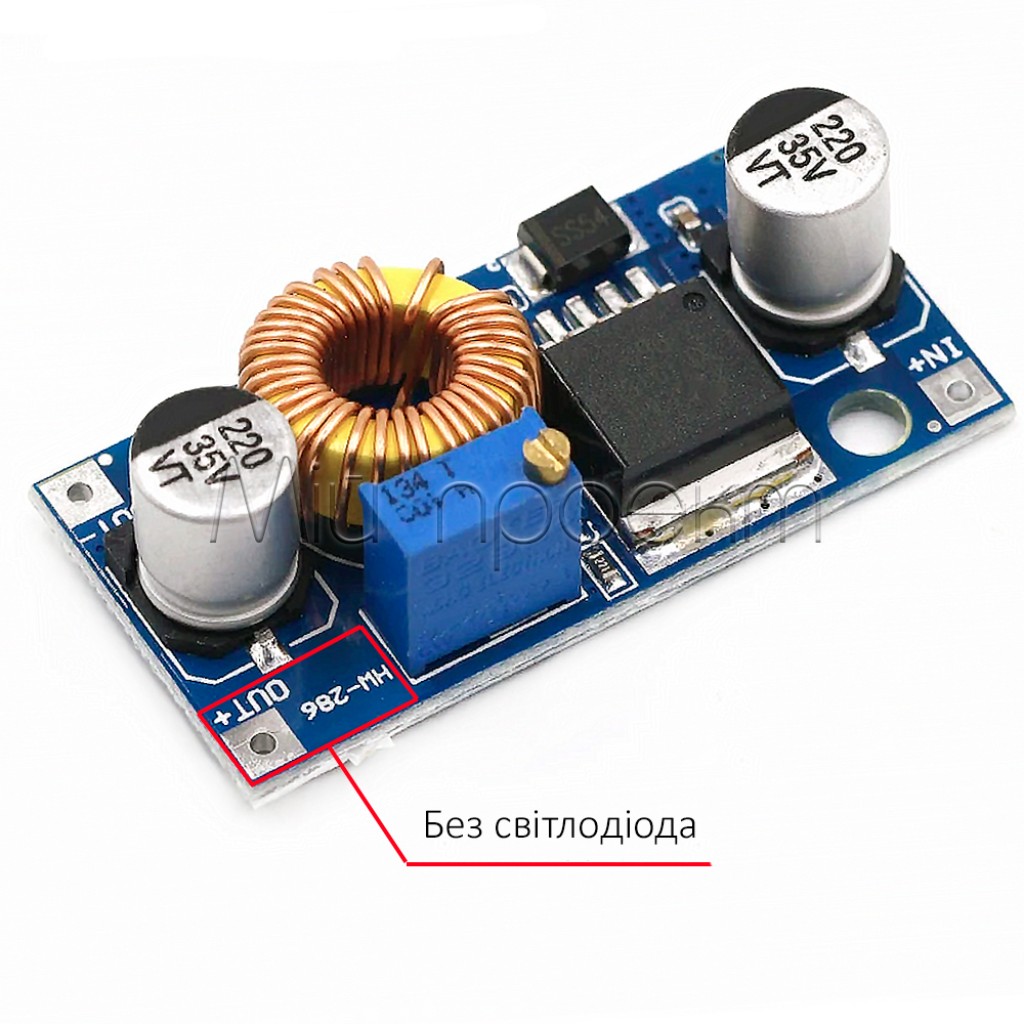

Кратко о XL4005
XL4005 — регулируемый понижающий DC-DC модуль для получения более низкого постоянного напряжения от блока питания, аккумулятора или другого DC-источника. Выход настраивается потенциометром в пределах 0,8–30 В, диапазон входного напряжения составляет 5–32 В.
Ключевые характеристики
- Тип преобразования
- понижающий DC-DC, buck / step-down
- Контроллер
- XL4005E1
- Входное напряжение
- 5–32 В DC
- Выходное напряжение
- 0,8–30 В DC, плавная регулировка потенциометром
- Выходной ток
- до 5 А максимально; рекомендуется до 3,5 А
- Максимальная мощность
- до 75 Вт; свыше 50 Вт требуется радиатор
- Эффективность
- до 92%, в зависимости от режима
- Частота преобразования
- 300 кГц
- Стабилизация по нагрузке
- не хуже 0,8%
- Стабилизация по напряжению
- не хуже 0,8%
- Защита
- от короткого замыкания и перегрева
- Защита входа от переполюсовки
- отсутствует
- Рабочая температура
- −40…+85 °C

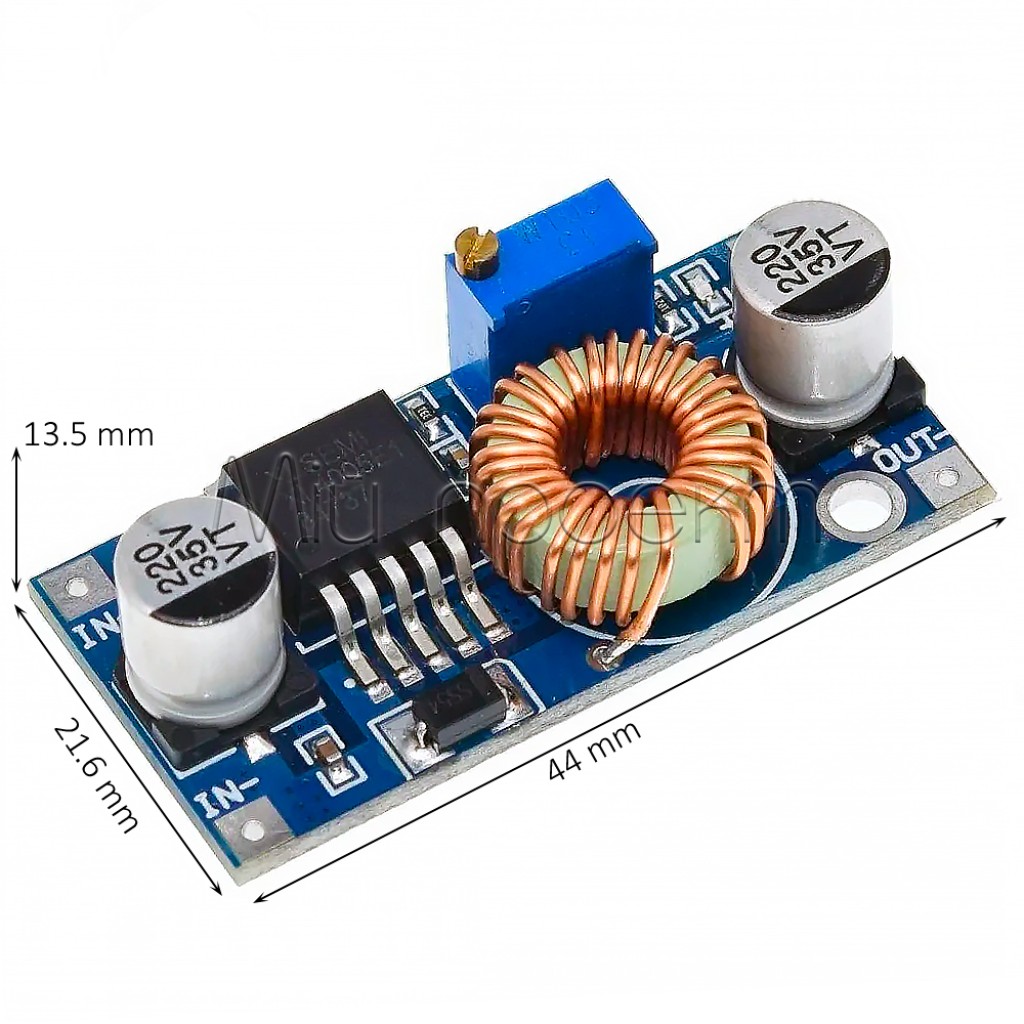

- Размеры модуля
- 45 × 21 × 14 мм

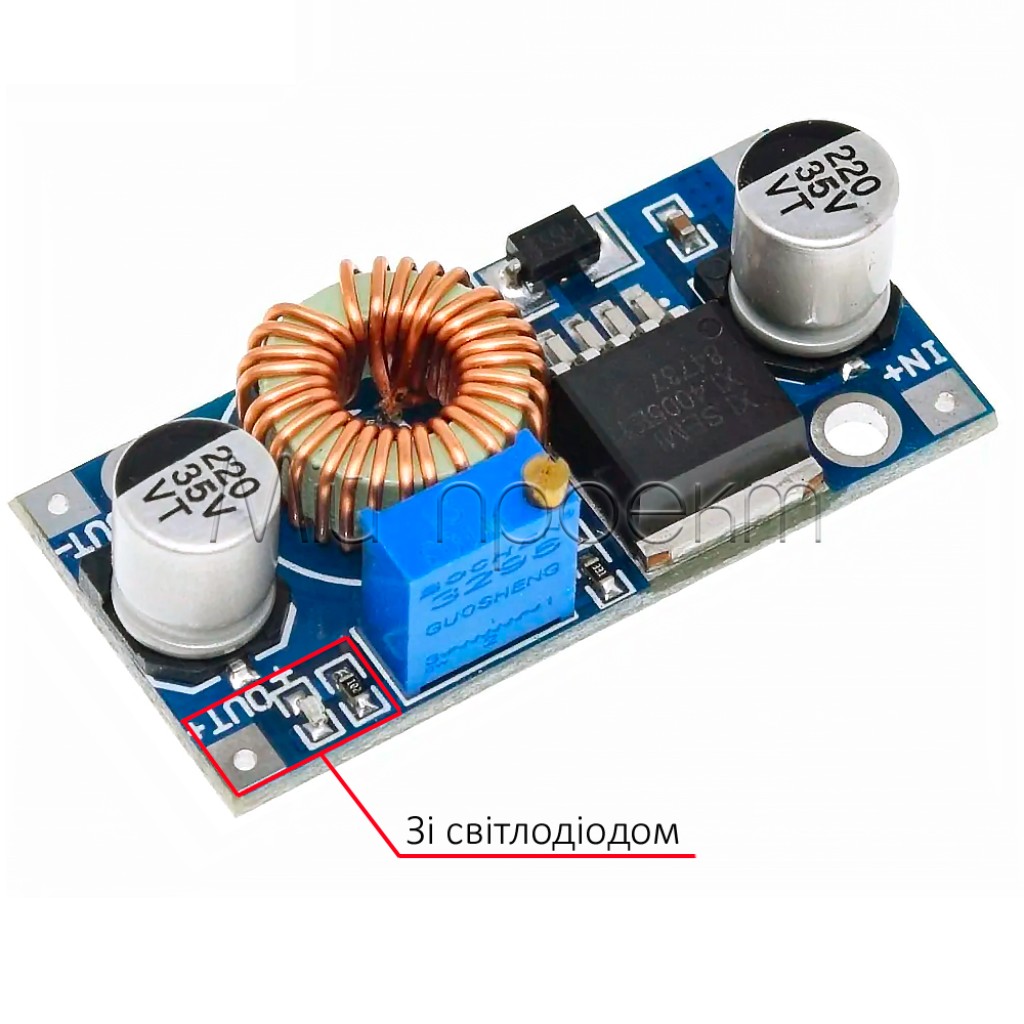

Подробное описание и особенности
Регулировка пониженного напряжения
XL4005 работает только на понижение: выходное напряжение должно быть ниже входного. Диапазон 0,8–30 В описывает возможности регулировки, но фактическая верхняя граница выходного напряжения зависит от напряжения источника и необходимого запаса для стабилизации. Если входное напряжение приближается к настроенному выходному, напряжение может перестать стабилизироваться.
Потенциометр позволяет настроить необходимое постоянное напряжение для нагрузки. Перед первым подключением электроники выход следует настроить без нагрузки и проверить измерительным прибором.
Ток, мощность и охлаждение
Значение 5 А является максимальной границей, а не универсальным длительным режимом. Для практического расчета используйте рекомендуемую границу до 3,5 А и одновременно проверяйте выходную мощность. При мощности свыше 50 Вт установите радиатор; в закрытом корпусе или при большой разнице напряжений может потребоваться дополнительное снижение нагрузки.
Эффективность до 92% означает, что часть энергии преобразуется в тепло. После запуска проверьте стабильность выходного напряжения и нагрев микросхемы, дросселя и контактов в реальном рабочем режиме.
Защитные функции контроллера
Контроллер XL4005 работает с фиксированной частотой 300 кГц и имеет внутреннее ограничение тока, термовыключение и режим защиты при коротком замыкании.[1] Эти функции помогают защитить сам преобразователь, но не заменяют правильно подобранный предохранитель и защиту подключенного устройства.
Подойдет / не подойдет
Подойдет
- для получения 5 В, 9 В, 12 В или другого более низкого напряжения от соответствующего DC-источника;
- для питания контроллеров, датчиков, дисплеев и другой электроники с известными требованиями к напряжению и току;
- для питания LED-лент и готовых LED-модулей, рассчитанных на стабилизированное напряжение;
- для регулируемого канала питания в макетах, стендах и DIY-проектах;
- для встраивания в устройство, если предусмотрены изоляция платы, вентиляция и доступ к потенциометру.
Не подойдет
- для повышения напряжения или стабилизации выхода, когда напряжение источника может быть ниже требуемого;
- как самостоятельный зарядный контроллер аккумулятора — модуль не имеет отдельной пользовательской регулировки тока;
- для мощных светодиодов, которым требуется драйвер стабилизированного тока;
- для гарантированной непрерывной работы при 5 А без проверки теплового режима;
- для прямого подключения к сети 230 В или для гальванической развязки.
Примеры применения
Питание 5-вольтовой электроники от источника 12 В
Модуль может понизить 12 В до 5 В для совместимого контроллера или периферии. Сначала настройте выход без нагрузки, проверьте полярность и только затем подключайте устройство.
Получение 12 В от источника 24 В
XL4005 можно использовать для нагрузки с рабочим напряжением 12 В, если ее ток и мощность остаются в допустимых пределах. После запуска проверьте нагрев под фактической нагрузкой.
Регулируемый канал для макетирования
Потенциометр позволяет подготовить нужное напряжение для тестирования низковольтных узлов. Модуль не заменяет лабораторный блок питания с точно настраиваемым ограничением тока.

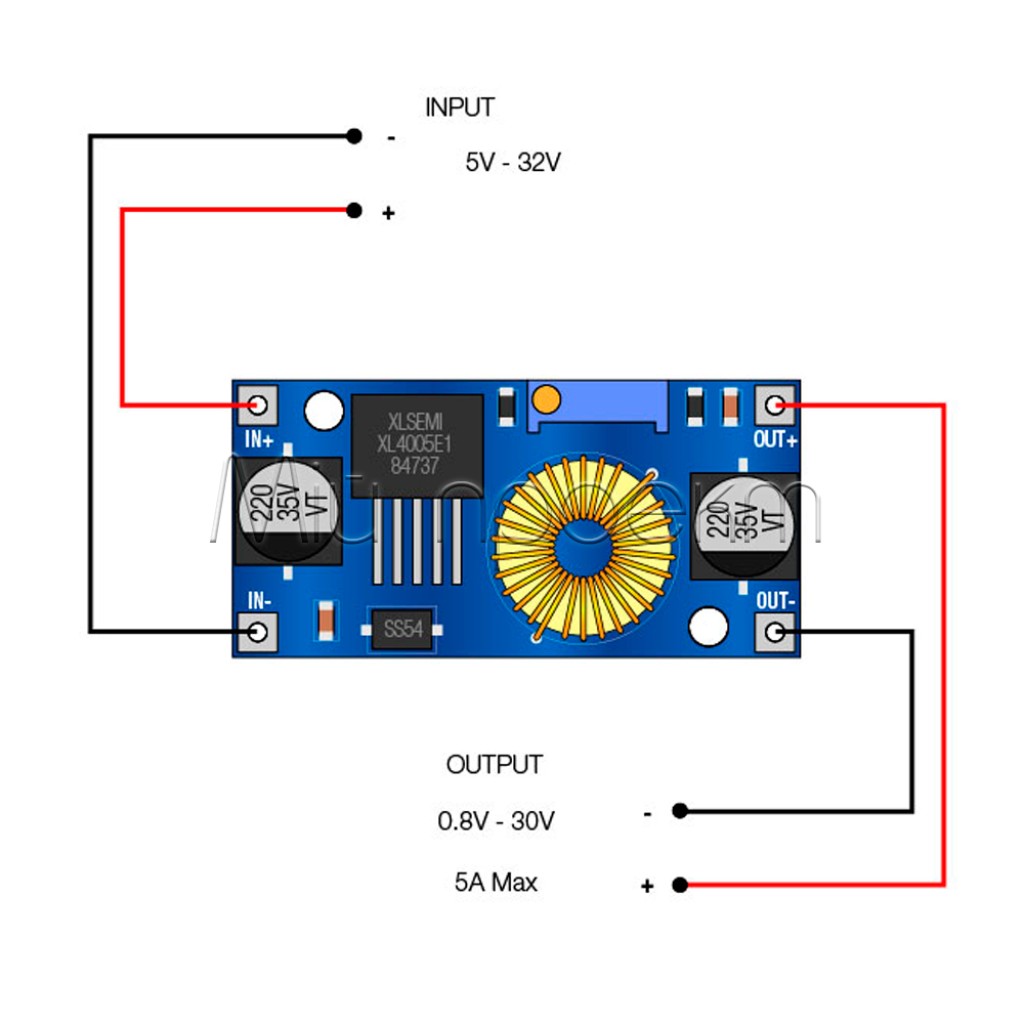

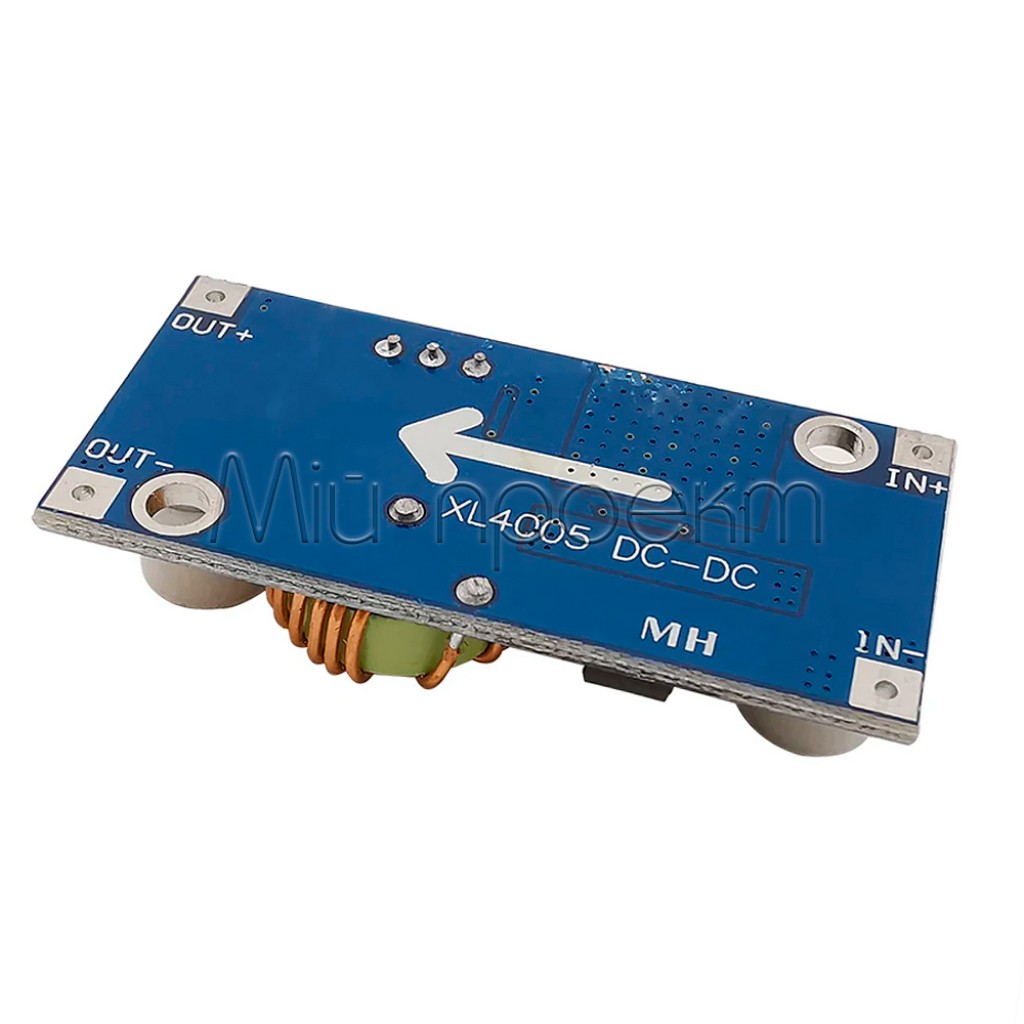

Подключение и первый запуск
Обесточьте схему
Подготовьте DC-источник в пределах 5–32 В. Не подключайте нагрузку до завершения настройки выхода.
Проверьте вход, выход и полярность
Подключите источник ко входу модуля, не перепутав его с выходом. Сверьте «плюс» и «минус» перед подачей питания.
Настройте выходное напряжение
Подайте питание без нагрузки и медленно вращайте потенциометр до требуемого значения. Для постоянной индикации можно добавить компактный цифровой вольтметр, но первую настройку для чувствительной нагрузки следует подтвердить мультиметром.
Подключите нагрузку
Снова выключите питание, подключите потребитель к выходу и запустите систему. Проверьте напряжение непосредственно на нагрузке, стабильность под током и температуру модуля.
Ограничения и безопасность
Не перепутайте полярность
Защита входа от переполюсовки отсутствует. Обратное подключение может повредить модуль и подключенное оборудование; изменяйте соединения только после отключения питания.
Сначала настройте выход
Неправильно установленное напряжение может повредить контроллер, датчик или другую нагрузку. Перед первым подключением проверьте выход без нагрузки.
Не используйте 5 А как гарантированный длительный режим
Для длительной работы ориентируйтесь на ток до 3,5 А и учитывайте предел мощности. Если напряжение проседает или компоненты перегреваются, уменьшите нагрузку и улучшите охлаждение.
Изолируйте открытую плату
Не допускайте контакта дорожек и выводов с металлическим корпусом или посторонними проводящими предметами. Обеспечьте механическое крепление и вентиляцию.
Защита модуля не защищает всю систему
Для источника, проводки и нагрузки предусмотрите отдельную защиту соответствующего номинала. Не полагайтесь только на внутреннее ограничение контроллера.
FAQ
Может ли XL4005 повышать напряжение?
Нет. Это понижающий преобразователь, поэтому выходное напряжение должно быть ниже входного с запасом для стабилизации.
Можно ли постоянно нагружать модуль током 5 А?
5 А — максимальное значение. Для длительной работы рекомендуется планировать ток до 3,5 А, контролировать мощность и температуру и добавить радиатор при мощности свыше 50 Вт.
Можно ли получить 30 В при входном напряжении 5 В?
Нет. Модуль не повышает напряжение. Для выхода 30 В требуется источник с более высоким напряжением и достаточным запасом для работы понижающего преобразователя.
Подходит ли модуль для зарядки аккумулятора?
Не как самостоятельный зарядный контроллер. Для аккумулятора необходимы правильный алгоритм зарядки, ограничение тока и защита в соответствии с его химией и конфигурацией.
Что проверить, если выходное напряжение нестабильно?
Проверьте напряжение источника под нагрузкой, правильность полярности, запас между входом и выходом, сечение проводов, качество контактов и нагрев модуля. При необходимости уменьшите ток нагрузки.
Альтернативы по типу задачи
- Если требуется отдельная ручная регулировка напряжения и предела тока, рассмотрите понижающий модуль XL4015 с регулировкой тока и напряжения.
- Если важны винтовые клеммы и встроенная индикация входного или выходного напряжения, подойдет LM2596S с вольтметром; он рассчитан на меньшие ток и мощность.
Документы и источники
- XLSEMI, XL4005 Datasheet, Rev. 2.5 — частота преобразования и внутренние защитные функции контроллера XL4005.
