Кратко о XHXDZ-40MM

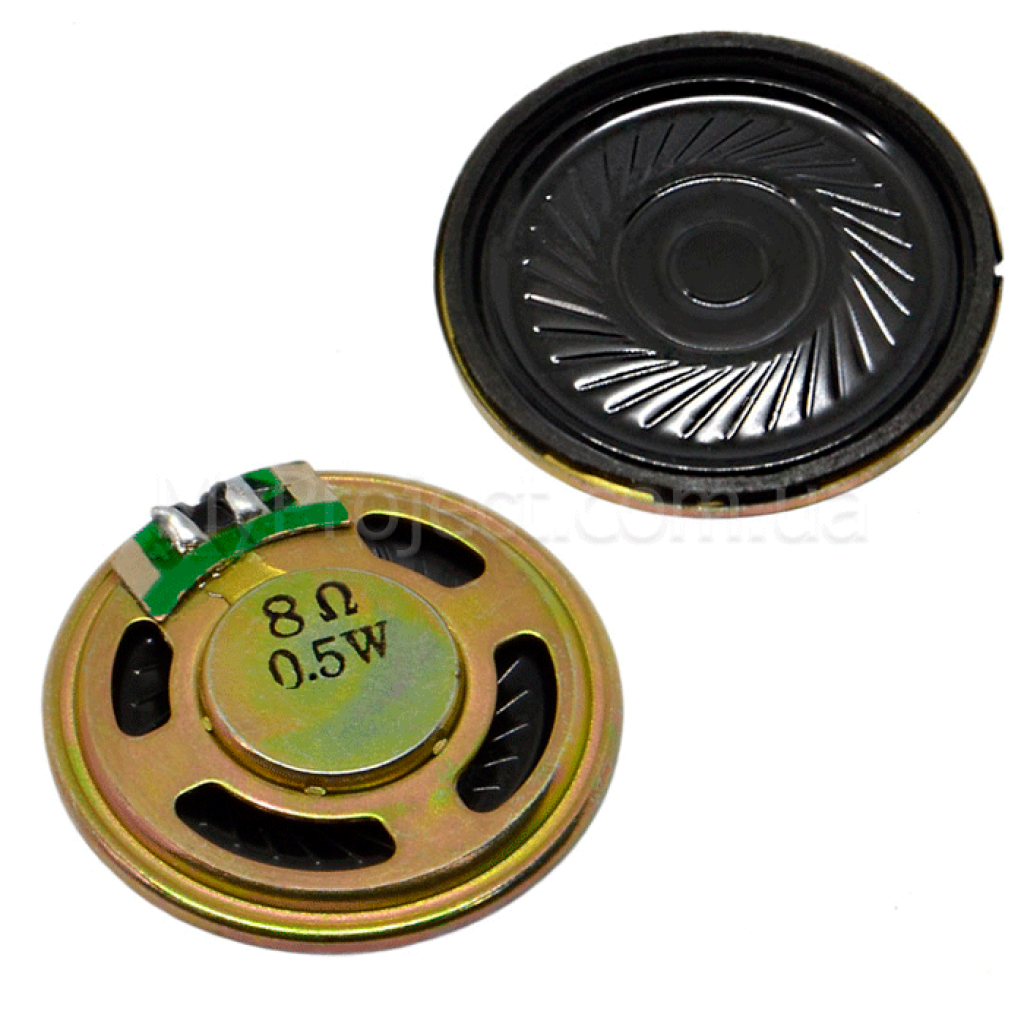

XHXDZ-40MM-8Ω0.5W — пассивный миниатюрный динамик в металлическом корпусе с внутренним магнитом. Диаметр 40 мм, импеданс 8 Ом и номинальная входная мощность 0,5 Вт делают его подходящим для звуковых оповещений, речи и несложного аудио во встраиваемой электронике.
Ключевые характеристики
- Тип
- пассивный электродинамический динамик
- Модификация
- XHXDZ-40MM-8Ω0.5W, металлический корпус с внутренним магнитом [1]
- Номинальный импеданс
- 8 Ом ±20% при 1,6 кГц [1]
- Номинальная входная мощность
- 0,5 Вт [1]
- Резонансная частота F0
- 530 Гц ±20% [1]
- Эффективный частотный диапазон
- от F0 до 20 кГц по критерию −10 дБ [1]
- Размеры
- Ø40 × 4,5 мм
- Рабочая температура
- от −25 до +65 °C [1]
Подробное описание и особенности
Для встроенного звука
XHXDZ-40MM преобразует усиленный аудиосигнал в звук и устанавливается внутри отдельного корпуса или акустической камеры. Формат 40 мм удобен для сигнализаторов, голосовых информаторов, игрушек, учебных конструкций и ремонта компактной электроники, если совпадают электрические и механические параметры.
Что означает частотный диапазон
Нижняя граница воспроизведения начинается с резонансной частоты F0, а не с 0 Гц. При F0 около 530 Гц динамик лучше подходит для звуковых сигналов, речи и средних частот, чем для воспроизведения глубокого баса. Верхняя граница 20 кГц не означает равномерной амплитудно-частотной характеристики во всём диапазоне.[1]
Усилитель и корпус
Усилитель должен стабильно работать с нагрузкой 8 Ом, а его фактический выходной уровень необходимо ограничить в соответствии с номинальной мощностью динамика 0,5 Вт. Громкость и характер звучания также зависят от акустического оформления: жёсткое крепление и корпус без контакта с подвижной мембраной помогают уменьшить паразитные вибрации.
Подойдёт / не подойдёт
Подойдёт
- для коротких звуковых сигналов и голосовых сообщений;
- для маломощных встроенных аудиоустройств с отдельным усилителем;
- для замены динамика диаметром около 40 мм с импедансом 8 Ом и допустимой продолжительной мощностью не менее 0,5 Вт;
- для работы в сухом корпусе при температуре от −25 до +65 °C.
Не подойдёт
- в качестве готовой колонки или активного аудиомодуля;
- для прямого подключения к питанию, GPIO Arduino или ESP32;
- для усилителя без поддержки нагрузки 8 Ом или без возможности ограничить мощность;
- для громкого полнодиапазонного воспроизведения музыки или выраженного баса;
- для замены динамика без проверки посадочных размеров, крепления и электрических параметров.
Примеры применения
Звуковое оповещение
Динамик можно установить в таймер, дверной звонок, контроллер или сигнализатор, воспроизводящий короткие тоны через маломощный аудиоусилитель.
Голосовые подсказки
Модель подходит для компактного информатора, учебного устройства или игрушки, если громкость и спектр сигнала соответствуют возможностям динамика мощностью 0,5 Вт.
Ремонт электроники
XHXDZ-40MM можно рассматривать как замену штатного динамика после проверки диаметра, толщины, импеданса, мощности, способа крепления и доступного пространства за мембраной.
Подключение
Проверьте усилитель
Выход усилителя должен поддерживать динамик 8 Ом. Настройте или ограничьте уровень так, чтобы продолжительная входная мощность динамика не превышала 0,5 Вт.
Подключите к аудиовыходу
При выключенном питании подключите динамик к выходу одного канала усилителя, а не к клеммам питания или GPIO. В системе с несколькими динамиками соблюдайте одинаковую полярность.
Начните с минимальной громкости
После включения постепенно увеличивайте уровень. Если появляются хрип, резкие искажения или нагрев, немедленно уменьшите громкость.
Закрепите в корпусе
Фиксируйте металлическую раму без давления на мембрану. Не перекрывайте лицевую часть и оставьте пространство для свободного движения диффузора.
Ограничения и безопасность
Ограничивайте мощность
Для продолжительной работы ориентируйтесь на номинальную входную мощность 0,5 Вт. Более мощный усилитель без ограничения уровня может перегреть и повредить звуковую катушку, даже если он поддерживает нагрузку 8 Ом.
Не подавайте постоянное напряжение
Динамик принимает переменный аудиосигнал с выхода усилителя. Прямое подключение к источнику питания не обеспечивает нормального звука и может повредить катушку.
Защитите мембрану и корпус
Устанавливайте динамик в сухом месте, вдали от конденсата, пыли и механического контакта с диффузором. Во время монтажа не прижимайте и не прокалывайте мембрану.
FAQ
Можно ли подключить XHXDZ-40MM непосредственно к Arduino или ESP32?
Нет. GPIO не является выходом для 8-омного динамика. Необходим аудиоусилитель, а его выход нужно ограничить до безопасного уровня для номинальной мощности 0,5 Вт.
Совместим ли динамик с PAM8403?
По импедансу 8 Ом — да, но модуль PAM8403 может выдать больше номинальных 0,5 Вт этого динамика. Начинайте с минимальной громкости и обязательно ограничивайте выходной уровень.
Подходит ли эта модель для музыки?
XHXDZ-40MM воспроизводит аудиосигнал, однако резонансная частота около 530 Гц ограничивает низкие частоты. Модель лучше подходит для сигналов, речи и несложного звука, чем для басового или полнодиапазонного музыкального оформления.[1]
Что проверить перед заменой штатного динамика?
Сравните размеры Ø40 × 4,5 мм, импеданс 8 Ом, допустимую мощность, способ крепления, полярность и доступное пространство для мембраны. Одинаковый диаметр без совпадения остальных параметров не гарантирует совместимость.
Совместимые товары и альтернативы
- Усилители на выбор: PAM8403 с регулятором громкости удобен для ручного ограничения уровня, а компактный модуль PAM8403 без регулятора подойдёт, если уровень задаётся источником сигнала. Оба модуля мощнее этого динамика, поэтому полная громкость недопустима.
- Другой размер или мощность: для меньшего посадочного места доступен XHXDZ-27MM, 8 Ом, 0,25 Вт; для значительно большей мощности и более крупного корпуса — динамик 10 Вт, 8 Ом. Перед выбором проверьте габариты и возможности усилителя.
Документы и источники
- Shenzhen Xinghuaxin Electronic Technology Co., Ltd — спецификация для утверждения XHXDZ-40MM-8Ω0.5W, редакция A от 19.06.2025: конструкция, импеданс, номинальная мощность, резонансная частота, эффективный частотный диапазон и рабочая температура.
