Кратко о XHXDZ-27MM

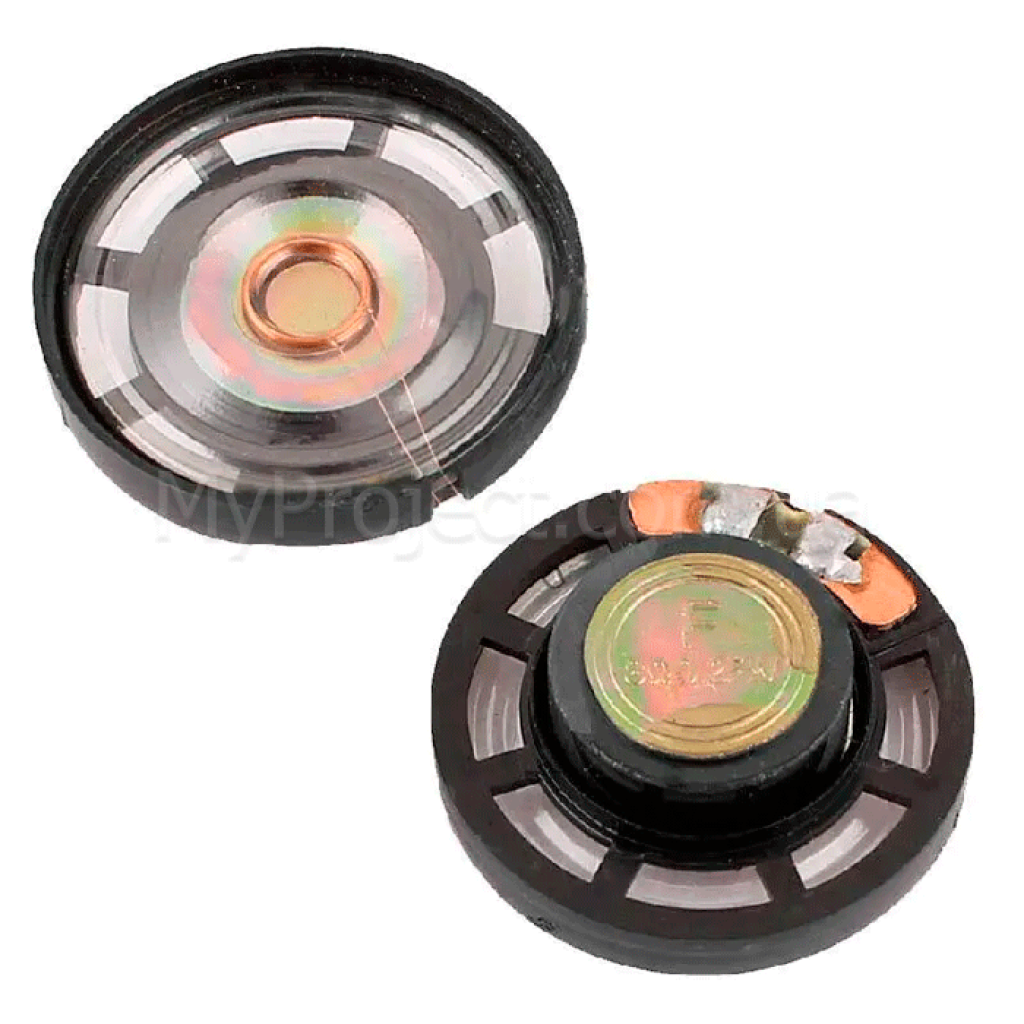

XHXDZ-27MM — компактный пассивный динамик диаметром 27 мм для звуковых сигналов, голосовых сообщений и несложных аудиоустройств. Он имеет импеданс 8 Ом и мощность 0,25 Вт, поэтому требует усилителя с соответствующей нагрузкой и ограниченной выходной мощностью.
Ключевые характеристики
- Тип
- пассивный электродинамический динамик
- Модификация
- XHXDZ-27MM, пластиковый корпус с внешним магнитом [1]
- Импеданс
- 8 Ом ±15% [1]
- Мощность
- 0,25 Вт номинальная и максимальная [1]
- Размеры
- Ø27 ±0,5 мм; высота 9 ±0,2 мм [1]
- Резонансная частота F0
- около 700 Гц, допуск ±20% [1]
- Частотный отклик
- от F0 до 20 кГц [1]
- Рабочая температура
- от −25 до +50 °C
- Подключение
- два провода
Подробное описание и особенности
Для встроенного звука
XHXDZ-27MM преобразует усиленный аудиосигнал в звук и подходит для устройств, где важны небольшой диаметр и малая мощность: звуковых индикаторов, простых голосовых информаторов, игрушек, дверных звонков и учебных конструкций. Пластиковый корпус упрощает монтаж внутри собственной акустической камеры или корпуса устройства.
Что учитывать в отношении звучания
Нижняя граница воспроизведения определяется резонансной частотой F0, а не 0 Гц. При F0 около 700 Гц этот компактный динамик лучше подходит для задач со звуковыми сигналами и речью, чем для воспроизведения глубоких низких частот или полнодиапазонной музыки.
Корпус влияет на результат
Громкость и характер звучания зависят не только от динамика, но и от акустического оформления. Жёсткое крепление без перекрытия мембраны и небольшая закрытая камера помогают избежать паразитных вибраций корпуса и потери звукового давления.
Подойдёт / не подойдёт
Подойдёт
- для коротких звуковых сигналов и голосовых сообщений;
- для замены динамика с посадочным диаметром около 27 мм, импедансом 8 Ом и допустимой мощностью не более 0,25 Вт;
- для компактных встроенных устройств с отдельным аудиоусилителем;
- для эксплуатации при температуре от −25 до +50 °C при условии сухого монтажа.
Не подойдёт
- в качестве готовой колонки или самостоятельного аудиомодуля;
- для прямого подключения к источнику постоянного напряжения;
- для усилителя, который не поддерживает нагрузку 8 Ом или не позволяет ограничить мощность до 0,25 Вт;
- для воспроизведения выраженного баса или громкой полнодиапазонной музыки;
- для открытой установки во влажной или запылённой среде.
Примеры применения
Звуковое оповещение
Динамик можно установить в дверной звонок, таймер, сигнализатор или контроллер, воспроизводящий короткие тоны через маломощный усилитель.
Голосовые подсказки
Компонент подходит для компактного информатора или учебного устройства, если спектр сигнала и громкость соответствуют возможностям небольшого 0,25-ваттного динамика.
Ремонт электроники
XHXDZ-27MM можно рассматривать как замену только после проверки посадочных размеров, импеданса, допустимой мощности и способа крепления штатного динамика.
Подключение
Проверьте выход усилителя
Усилитель должен поддерживать нагрузку 8 Ом. Ограничьте выход так, чтобы на динамик не поступало более 0,25 Вт.
Подсоедините два провода
Подключите провода к выходу одного канала усилителя, а не к клеммам питания. В системе с несколькими динамиками соблюдайте одинаковую полярность, чтобы они работали в одной фазе.
Начните с низкого уровня
После включения постепенно увеличивайте громкость. Хрип, резкое искажение или нагрев означают, что уровень необходимо немедленно уменьшить.
Зафиксируйте без давления на мембрану
Закрепите корпус динамика так, чтобы лицевое отверстие оставалось открытым, а детали конструкции не касались подвижной мембраны.
Ограничения и безопасность
Не превышайте 0,25 Вт
Более мощный усилитель может перегреть и повредить звуковую катушку. Совместимость усилителя с нагрузкой 8 Ом сама по себе не гарантирует безопасную мощность для этого динамика.
Не подавайте постоянное напряжение
Динамик принимает переменный аудиосигнал с выхода усилителя. Подключение непосредственно к питанию не создаёт нормального звука и может повредить катушку.
Защитите от воздействия окружающей среды
Устанавливайте динамик в сухом корпусе, вдали от конденсата, пыли и источников нагрева. Не прижимайте и не прокалывайте мембрану во время монтажа.
FAQ
Можно ли подключить XHXDZ-27MM непосредственно к Arduino или ESP32?
Нет. Для динамика необходим аудиоусилитель, рассчитанный на 8 Ом, а его выход требуется ограничить до безопасной мощности не более 0,25 Вт.
Подходит ли этот динамик для музыки?
XHXDZ-27MM может воспроизводить аудиосигнал, но из-за компактного размера и резонансной частоты около 700 Гц он ориентирован прежде всего на сигналы и речь, а не на глубокий бас или полнодиапазонное звучание.
Что проверить перед заменой штатного динамика?
Сравните диаметр и высоту, импеданс 8 Ом, допустимую мощность 0,25 Вт, расположение проводов и способ крепления. Одинаковый диаметр без совпадения электрических параметров не гарантирует совместимости.
Документы и источники
- Shenzhen Xinghuaxin Electronic Technology Co., Ltd — спецификация для утверждения XHXDZ-27MM, 8 Ω 0,25 W, редакция A от 19.04.2022: модификация, конструкция, импеданс, мощность, размеры и частотные параметры.
