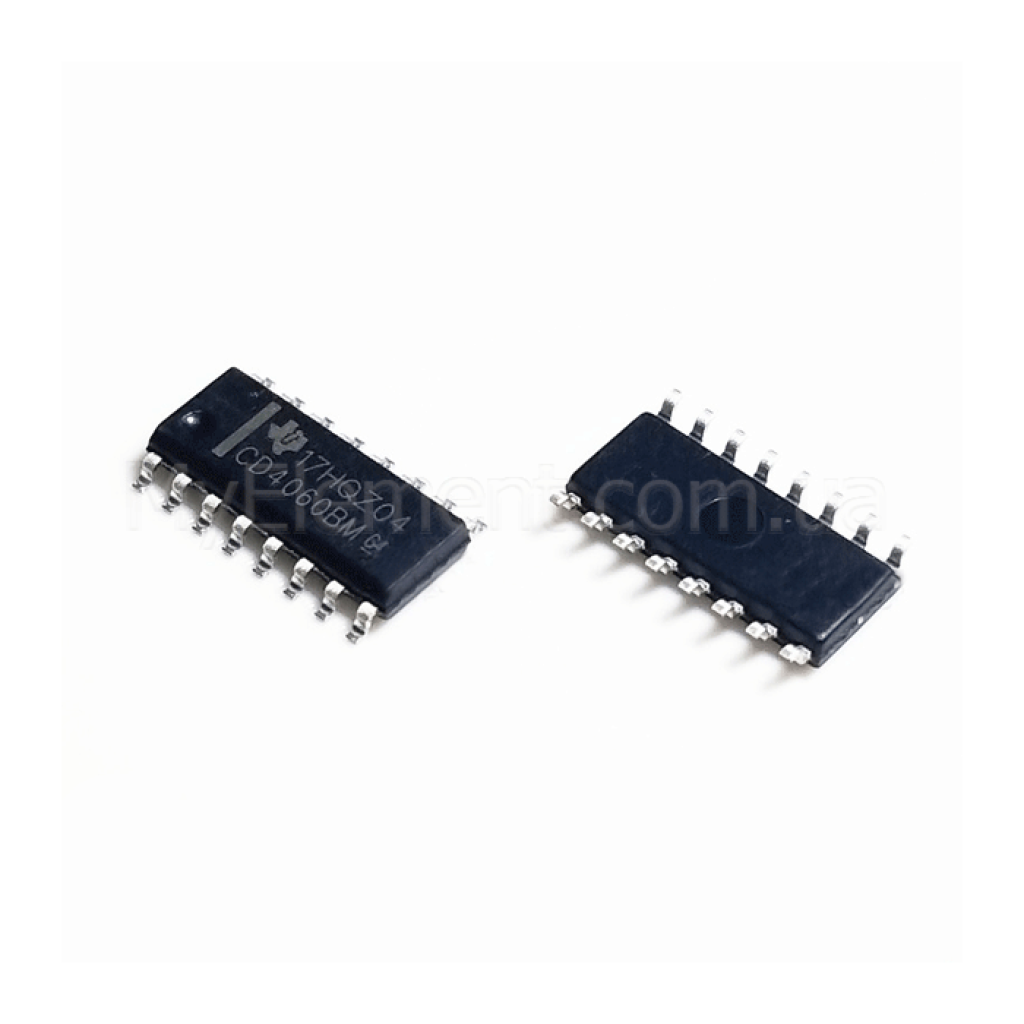

Микросхема CD4060BM CD4511BM корпус SOP-16

Страна-производитель: Китай Код товара: 5451
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Микросхема CD4060BM CD4511BM корпус SOP-16
Есть в наличии
Код товара: 5451
7.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Тип корпуса:SOP-16
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Микросхема CD4060BM CD4511BM корпус SOP-16
Код товара: 5451
7.00 грн
Описание

CD4060BM / CD4511BM SOP-16

Пара микросхем в корпусе SOP-16: CD4060BM — 14‑разрядный счётчик/делитель с интегрированным RC/кварцевым осциллятором; CD4511BM — BCD‑в‑7‑сегментный защёлка‑декодер‑драйвер для управления LED индикаторами с общим катодом.

Основные преимущества

Интегрированный осциллятор (CD4060BM)

Поддержка RC или кварцевого резонатора, что упрощает построение таймеров и делителей частоты.

Высокий выходной ток (CD4511BM)

Выходы способны источать до 25 mA, что позволяет непосредственно управлять сегментами LED‑индикатора.

Широкие параметрические рейтинги

Параметрические рейтинги приведены для 5 В, 10 В и 15 В, характерные для CMOS серии CD4000.

Надёжные входы/выходы

Буферизованные входы/выходы; для CD4060BM — входная линия с триггером Шмитта для стабильного приёма импульсов.

Ключевые характеристики

Маркировка / варианты:CD4060BM — счётчик/делитель с осциллятором; CD4511BM — BCD→7‑сегм. декодер/драйвер
Корпус:SOP-16
Количество выводов:16
Технология:CMOS, серия CD4000
Параметрические рейтинги питания:5 В, 10 В, 15 В (обе микросхемы)
Диапазон рабочих температур:−55…+125 °C (обе микросхемы)
CD4060BM — осциллятор:RC или кварцевый (crystal)
CD4060BM — макс. тактовая частота:12 МГц при VDD = 15 В
CD4511BM — тип индикатора:LED с общим катодом
CD4511BM — выходная способность:Источание до 25 mA

Детальные технические параметры

  • CD4060BM: 14 каскадов ripple‑carry; общий RESET; полностью статическая работа; буферизованные входы/выходы.
  • CD4060BM: вход‑триггер Шмитта на линии импульсов, допускает медленные фронты сигнала.
  • CD4511BM: входы LT (Lamp Test), BL (Blanking), LE/STR (Latch Enable / Strobe) для тестирования, гашения и фиксации BCD‑кода.
  • CD4511BM: выходы 7‑сегментов с возможностью непосредственного управления LED‑индикаторами (источание до 25 mA).
  • Обе микросхемы: параметрические данные приведены для питания 5 В, 10 В, 15 В; относятся к семейству CD4000.
Примечание: параметры основаны на документации Texas Instruments для CD4060B и CD4511B. Источник: Texas Instruments CD4060B Datasheet (PDF), Texas Instruments CD4511B Datasheet (PDF).

Основные области применения

  • Таймеры, делители частоты и счётные устройства (CD4060BM).
  • Схемы задержки времени и управления (CD4060BM).
  • Управление 7‑сегментными LED‑индикаторами с общим катодом (CD4511BM).
  • Мультиплексированная индикация на LED‑индикаторах (CD4511BM).
  • Управление низковольтными флуоресцентными и ламповыми индикаторами (CD4511BM).

Совместимые обозначения и альтернативы

Для CD4511B в даташите указано сходство с типом MC14511. Для CD4060B прямые альтернативы в рамках даташита не приведены; подбор аналогов следует выполнять по требуемой логике и напряжению питания на уровне проекта.

Вопросы-ответы (FAQ)

Поддерживает ли CD4060BM кварцевый резонатор?

Да. Осциллятор CD4060BM может работать как с RC‑цепью, так и с кварцевым резонатором.

Может ли CD4511BM непосредственно управлять 7‑сегментным LED‑индикатором?

Да. Выходы способны источать до 25 mA, что позволяет непосредственно управлять сегментами LED с общим катодом.

Какова максимальная тактовая частота для CD4060BM?

До 12 МГц при VDD = 15 В, согласно характеристикам серии CD4060B.
