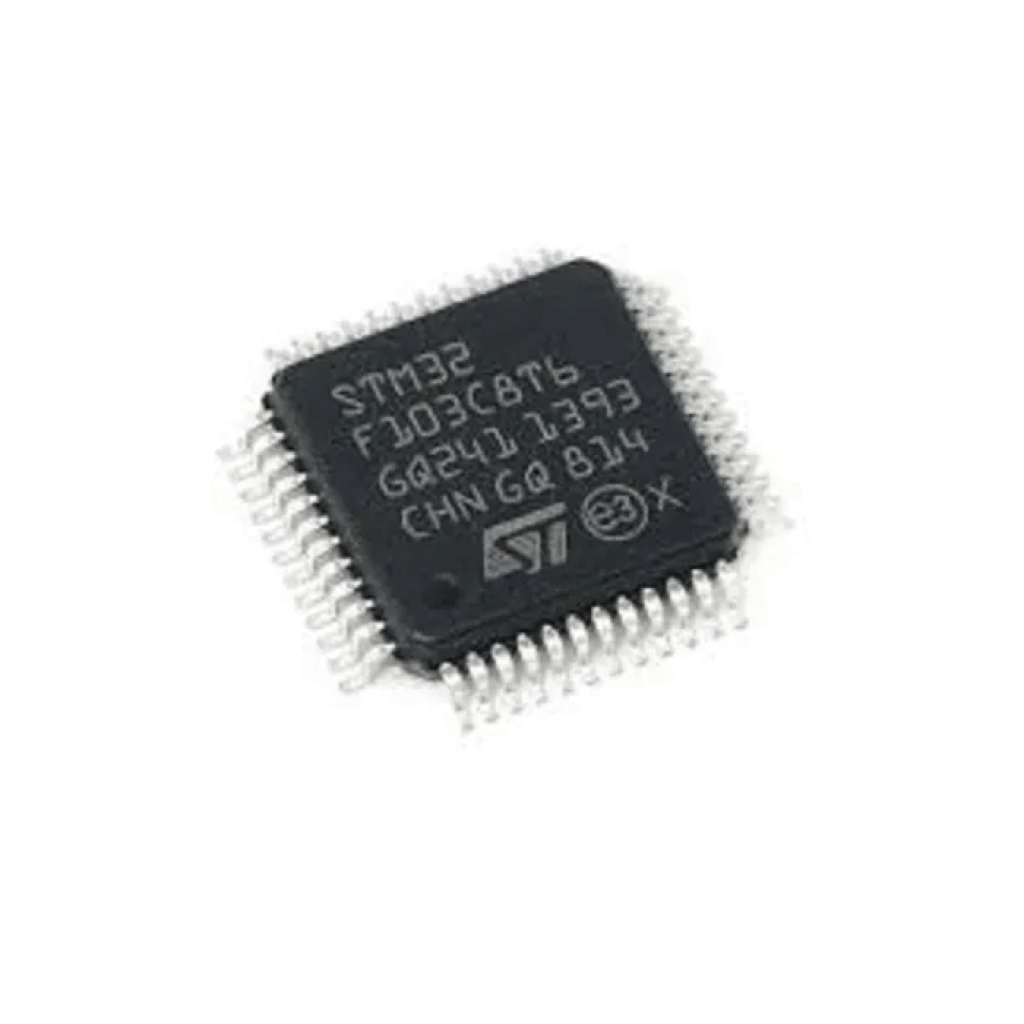

Микроконтроллер STM32F103C8T6

Страна-производитель: Китай Код товара: 5580

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Есть в наличии

Код товара: 5580

66.00 грн

Нашли дешевле?

-Тип корпуса-:LQFP48

-Рабочая частота-:72 МГц

-Флеш-память-:64 КБ

-Хранилище данных ОЗУ-:20 КБ

-Микроконтроллер-:32-bit ARM Cortex-M3

-Количество контактов-:48

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Микроконтроллер STM32F103C8T6

Код товара: 5580

66.00 грн

Описание

STM32F103C8T6 LQFP48

32-битный микроконтроллер на ядре ARM Cortex‑M3 с тактовой частотой до 72 МГц, 64 КБ Flash и 20 КБ SRAM в корпусе LQFP48 для универсальных встраиваемых приложений.

Основные преимущества

Высокая производительность

Ядро ARM Cortex‑M3 до 72 МГц обеспечивает 1.25 DMIPS/МГц при доступе к памяти с 0 wait‑state.

Богатая периферия

USB 2.0 FS, CAN 2.0B, 3×USART, 2×I²C, 2×SPI, 7 таймеров и 2×12‑бит АЦП для подключения и управления.

Гибкое энергопитание

Работа от 2.0…3.6 В, режимы Sleep/Stop/Standby и отдельное VBAT для RTC и резервных регистров.

Надежные интерфейсы отладки

Поддержка SWD и JTAG, встроенный 96‑битный уникальный ID для идентификации устройства.

Ключевые характеристики (ТАБЛИЦА!)

Ядро:	32‑бит ARM Cortex‑M3
Макс. тактовая частота:	72 МГц
Flash‑память:	64 КБ
SRAM (ОЗУ):	20 КБ
Корпус:	LQFP48, 7×7 мм, шаг 0.5 мм
Количество выводов GPIO:	37 (для LQFP48)
Питание:	2.0…3.6 В (логика и I/O)
Таймеры:	7 (3×16‑бит общего назначения, 1×16‑бит PWM для управления двигателями, 2 watchdog, SysTick)
Интерфейсы связи:	USB 2.0 FS; CAN 2.0B; 3×USART; 2×I²C; 2×SPI
АЦП:	2×12‑бит, до 10 каналов (для LQFP48), время преобразования 1 мкс
Генераторы/тактирование:	HSI 8 МГц, LSI 40 кГц, внешний HSE 4–16 МГц, LSE 32.768 кГц, PLL
Диапазон температур:	–40…+85 °C (суффикс «6»)
Толерантность I/O:	Почти все I/O толерантны к 5 В (FT)
DMA:	7 каналов (таймеры, АЦП, SPI, I²C, USART)
Уникальный идентификатор:	96‑битный

Детальные технические параметры

Преобразование АЦП в диапазоне 0…3.6 В, двухканальный семплер‑холдер, встроенный датчик температуры.
GPIO PC13–PC15 в выходном режиме: рекомендуемая скорость ≤2 МГц при нагрузке 30 пФ.
Абс. макс. ток на один I/O: ±25 мА; суммарный по VDD/VSS не более 150 мА (см. раздел Absolute maximum ratings).
Поддержка порогового детектора напряжения (PVD), POR/PDR, внутренних RC‑генераторов 8 МГц и 40 кГц.
Режимы энергосбережения: Sleep, Stop, Standby; отдельное питание VBAT для RTC и backup‑регистров.

Примечание: параметры основаны на документации STMicroelectronics для STM32F103C8T6. Источник: STMicroelectronics Datasheet (PDF).

Основные области применения

Управление электродвигателями и приводы.
Промышленная автоматизация, PLC, инверторы.
USB‑устройства и периферия ПК/игр.
Медицинские и портативные приборы, GPS‑платформы.
Охранные системы, видеодомофоны, HVAC.

Совместимые обозначения и альтернативы

STM32F103CBT6 (LQFP48, 128 КБ Flash) — увеличенный объем памяти; STM32F103C8T7 (LQFP48) — расширенный температурный диапазон до –40…+105 °C.

Вопросы-ответы (FAQ)

Сколько GPIO доступно в версии LQFP48?

37 линий ввода/вывода, почти все с толерантностью к 5 В.

Есть ли аппаратная поддержка USB?

Да, интегрированный USB 2.0 Full‑Speed интерфейс (устройство).

Каков рабочий диапазон напряжения питания?

2.0…3.6 В для приложений и I/O.
