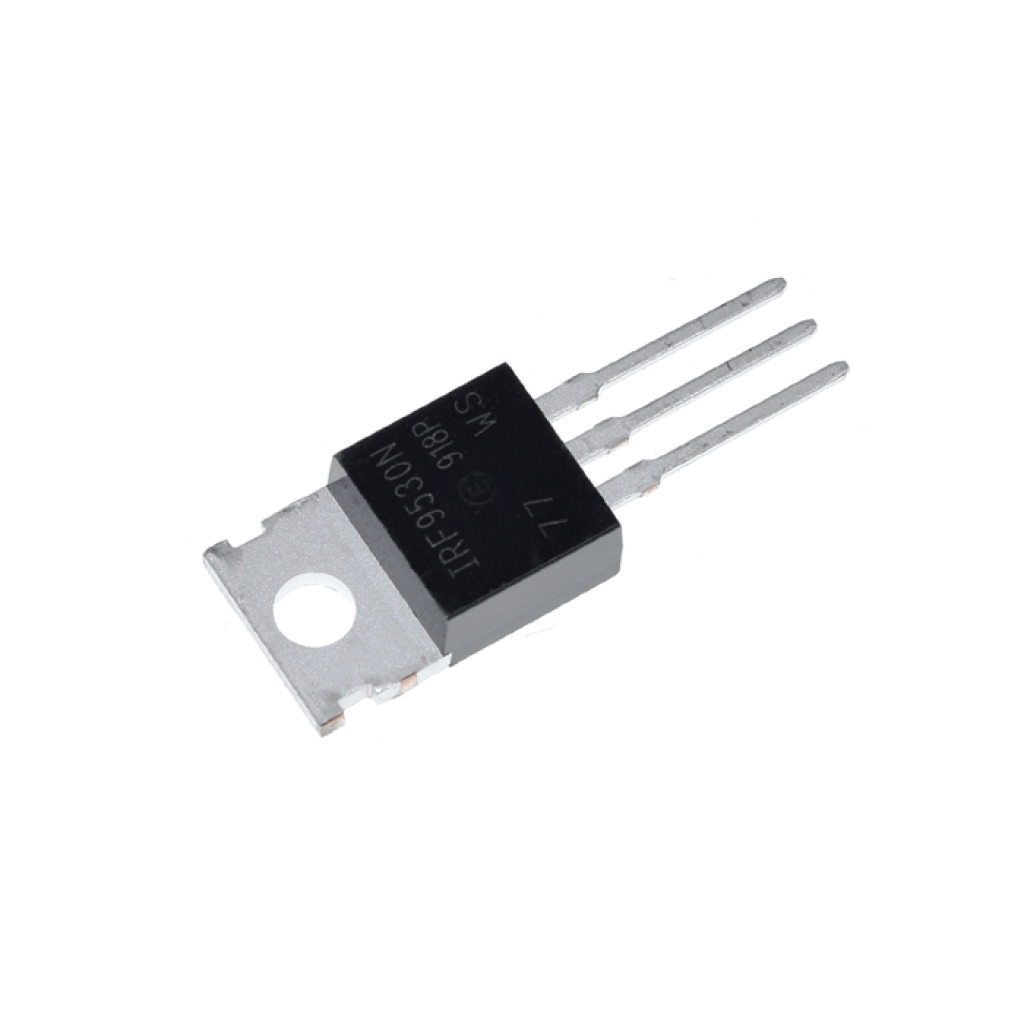

IRF9530N транзистор корпус TO-220

Страна-производитель: Китай Код товара: 5570
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
IRF9530N транзистор корпус TO-220
Есть в наличии
Код товара: 5570
22.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Полярность:Р-канальный MOSFET
Тип корпуса:TO-220
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
IRF9530N транзистор корпус TO-220
Код товара: 5570
22.00 грн
Описание

IRF9530N P-канальный MOSFET TO-220

IRF9530N — мощный P-канальный MOSFET с рабочим напряжением −100 В в корпусе TO-220, предназначенный для высокотоковых коммутаций, инверторов и блоков питания с частотами переключения до десятков килогерц.

Основные преимущества

Низкие потери проводимости

RDS(on) до 0,20 Ω при VGS=−10 В и ID=−8,4 А снижает нагрев и повышает КПД.

Высокая надёжность

Полностью лавинно-устойчивый; выдерживает одиночную лавинную энергию до 250 мДж по условиям из даташита.

Быстрое переключение

Короткие времена коммутации и контролируемые заряды затвора обеспечивают эффективную работу в преобразователях питания.

Расширенный диапазон температур

Рабочая температура кристалла −55…+175 °C для стабильной работы в тяжёлых условиях.

Ключевые характеристики

Тип:P-канальный MOSFET (HEXFET)
Корпус:TO-220AB
VDS (макс.):−100 В
ID (TC=25 °C):−14 А
ID (TC=100 °C):−10 А
RDS(on) (VGS=−10 В, ID=−8,4 А):≤ 0,20 Ω
Ptot (TC=25 °C):79 Вт
RθJC:1,9 °C/Вт
VGS (макс.):±20 В
VGS(th) (порог):−2…−4 В (ID=−250 µA)
EAS (одиночный импульс):250 мДж
Диапазон TJ (раб.):−55…+175 °C

Детальные технические параметры

  • Импульсный ток стока IDM: до −56 А (ограничено tJ).
  • Диод канала: VSD ≈ −1,6 В (IS=−8,4 А, VGS=0 В); trr 130…190 нс; Qrr 650…970 нКл.
  • Емкости (типовые при VDS=−25 В, f=1 МГц): Ciss ≈ 760 пФ; Coss ≈ 260 пФ; Crss ≈ 170 пФ.
  • Заряд затвора (тип.): Qg ≈ 58 нКл; Qgs ≈ 8,3 нКл; Qgd ≈ 32 нКл (VGS=−10 В, ID=−8,4 А, VDS=−80 В).
  • Ограничение dv/dt во время восстановления диода: около 5,0 В/нс.
  • Коэффициент линейного дерейтинга мощности: 0,53 Вт/°C (от TC=25 °C).
  • Выводы TO-220AB: 1 — Gate, 2 — Drain, 3 — Source, tab — Drain.
Примечание: параметры основаны на документации International Rectifier (ныне Infineon) для IRF9530N/IRF9530NPbF. Источник: International Rectifier Datasheet (PDF).

Основные области применения

  • Коммутация нагрузки с «высокой стороны» в DC питании.
  • Инверторы и импульсные преобразователи (SMPS) с частотами до <100 кГц.
  • Драйверы и управление двигателями постоянного тока.
  • Общепромышленные коммутационные и силовые узлы.

Совместимые обозначения и альтернативы

IRF9530NPBF (бессвинцовый вариант в TO-220AB), а также корпусные версии того же кристалла: IRF9530NS (D2PAK/TO‑263), IRF9530NL (TO‑262). При замене учитывайте тепловые и монтажные отличия корпусов.

Вопросы-ответы (FAQ)

Достаточно ли управления затвором от −5 В?

Для достижения заявленного RDS(on) необходимо VGS≈−10 В. При −5 В сопротивление значительно больше — рекомендуется драйвер затвора или согласующий каскад.

Подходит ли для высокой стороны?

Да, это P‑канальный MOSFET, поэтому удобен для коммутации по «высокой стороне». Соблюдайте пределы ±20 В для VGS и правила управления затвором.

Как оценить необходимый радиатор?

Используйте RθJC=1,9 °C/Вт и текущие тепловые условия схемы для расчёта температуры кристалла; учтите дерейтинг мощности 0,53 Вт/°C от 25 °C.
