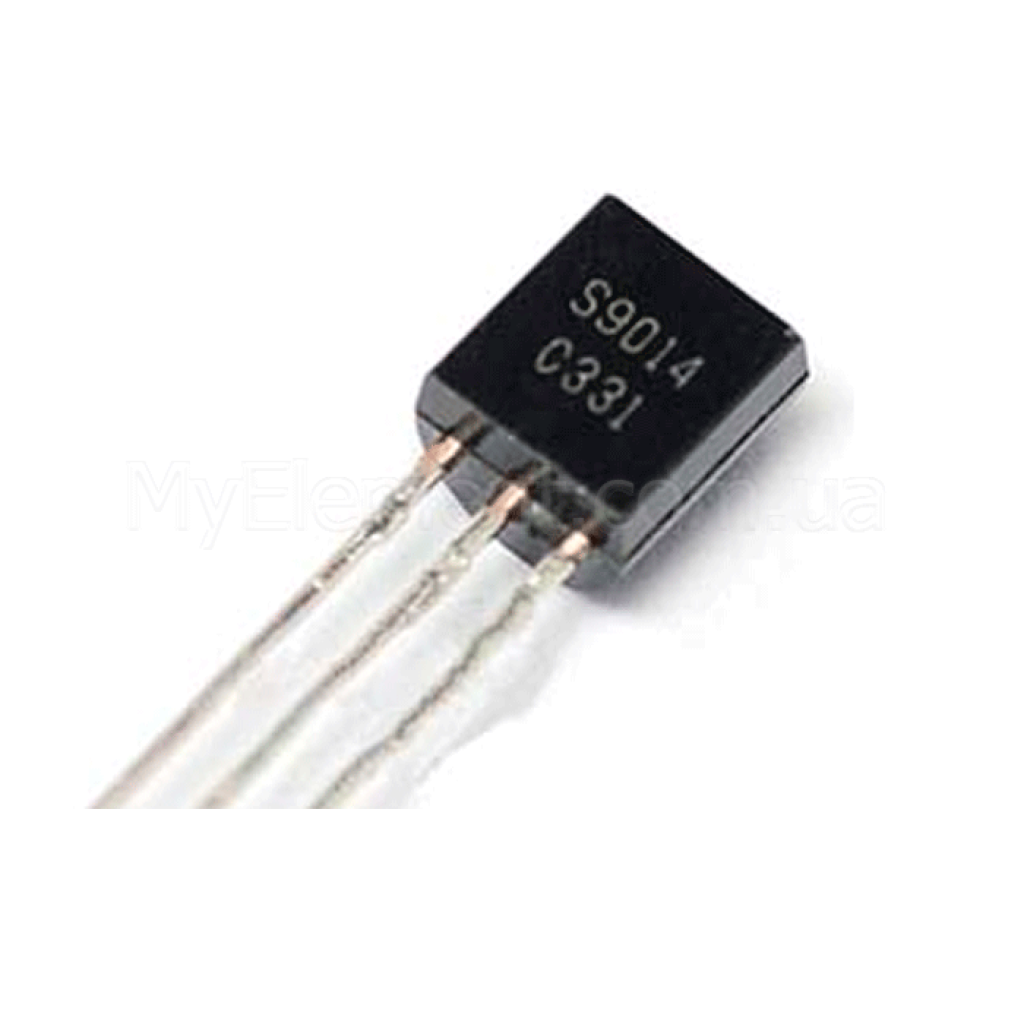

Транзистор NPN биполярный S9014 (0.1A 45V) корпус ТО-92

Name: Транзистор NPN биполярный S9014 (0.1A 45V) корпус ТО-92
Brand: Мій Проект
SKU: 5475
Price: 1.50 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 5475

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Транзистор NPN биполярный S9014 (0.1A 45V) корпус ТО-92

Есть в наличии

Код товара: 5475

1.50 грн

Нашли дешевле?

Максимальное напряжение:45 V

Максимальный ток:0.1 А

Полярность:NPN

Тип корпуса:TO-92

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Транзистор NPN биполярный S9014 (0.1A 45V) корпус ТО-92

Код товара: 5475

1.50 грн

Описание

Транзистор S9014 NPN TO‑92

Кремниевый биполярный NPN транзистор в корпусе TO‑92. Ключевые паспортные пределы: VCEO 45 В, IC 100 мА, рассеивание до 400 мВт.

Основные преимущества

Широкий диапазон усиления

DC hFE от 60 до 1000; классификация групп B/C/D: 100–300 / 200–600 / 400–1000 (VCE=5 В, IC=1 мА).

Низкое насыщение

VCE(sat) ≤ 0.3 В при IC=100 мА, IB=5 мА; VBE(sat) ≤ 1.0 В при тех же условиях.

Частотный потенциал

Предельная частота fT ≈ 150 МГц (VCE=5 В, IC=10 мА, f=30 МГц).

Надежность и соответствие

MSL 1, эпоксид UL 94 V‑0, RoHS; рабочая температура −55…+150 °C; тепловое сопротивление ≈312.5 °C/Вт.

Ключевые характеристики

Полярность:	NPN (кремниевый BJT)
Корпус:	TO‑92
Расположение выводов (TO‑92):	1 — Эмиттер, 2 — База, 3 — Коллектор
VCEO (макс):	45 В
VCBO (макс):	50 В
VEBO (макс):	5 В
IC (непрерывный, макс):	100 мА
Рассеиваемая мощность PD:	400 мВт (TA=25 °C)
DC hFE (типичный диапазон):	60…1000 (VCE=5 В, IC=1 мА)
Классификация hFE:	B: 100–300; C: 200–600; D: 400–1000
VCE(sat) (макс):	0.3 В @ IC=100 мА, IB=5 мА
VBE(sat) (макс):	1.0 В @ IC=100 мА, IB=5 мА
fT (тип.):	150 МГц @ VCE=5 В, IC=10 мА, f=30 МГц
ICEO (макс):	0.1 µА @ VCE=35 В
ICBO (макс):	0.1 µА @ VCB=50 В
IEBO (макс):	0.1 µА @ VEB=3 В
Диапазон температур:	−55…+150 °C (рабочая и хранение)
Тепловое сопротивление RθJA:	≈312.5 °C/Вт
Маркировка на корпусе:	S9014
Соответствие/материалы:	MSL 1; эпоксид UL 94 V‑0; RoHS

Детальные технические параметры

Предельные напряжения: V(BR)CEO ≥45 В; V(BR)CBO ≥50 В; V(BR)EBO ≥5 В.
Усиление тока: hFE=60…1000 при VCE=5 В, IC=1 мА; классы B/C/D: 100–300/200–600/400–1000.
Насыщение: VCE(sat) ≤0.3 В и VBE(sat) ≤1.0 В при IC=100 мА, IB=5 мА.
Предельная частота: fT ≈150 МГц (VCE=5 В, IC=10 мА, f=30 МГц).
Токи отсечки: ICBO ≤0.1 µА (VCB=50 В); ICEO ≤0.1 µА (VCE=35 В); IEBO ≤0.1 µА (VEB=3 В).
Мощность и тепловые параметры: PD=400 мВт (TA=25 °C); RθJA ≈312.5 °C/Вт; диапазон температур −55…+150 °C.
Выводы TO‑92: 1—Эмиттер, 2—База, 3—Коллектор.

Примечание: параметры основаны на документации Micro Commercial Components для S9014. Источник: Micro Commercial Components Datasheet (PDF).

Основные области применения

Общие дискретные узлы усиления и коммутации в пределах IC ≤ 100 мА и VCEO 45 В.
Схемы обработки сигналов с рабочими частотами до десятков МГц (ориентир: fT ≈ 150 МГц).
Устройства, работающие в широком температурном диапазоне −55…+150 °C.

Совместимые обозначения и альтернативы

Производитель выпускает варианты S9014 с разными группами усиления (B/C/D). Для сохранения параметров в схеме подбирайте нужную группу hFE в соответствии с диапазонами 100–300 / 200–600 / 400–1000 (при условиях VCE=5 В, IC=1 мА).

Вопросы-ответы (FAQ)

Какова распиновка выводов в корпусе TO‑92?

1 — Эмиттер, 2 — База, 3 — Коллектор (согласно даташиту MCC для S9014).

Каковы типичные значения насыщения при 100 мА?

VCE(sat) не более 0.3 В и VBE(sat) не более 1.0 В при IC=100 мА, IB=5 мА.

Каковы температурные ограничения и рассеиваемая мощность?

Работа/хранение: −55…+150 °C; максимальная рассеиваемая мощность 400 мВт (TA=25 °C), тепловое сопротивление ≈312.5 °C/Вт.

Характеристики

Основные

Максимальное напряжение

45 V

Максимальный ток

0.1 А

Полярность

NPN

Тип корпуса

TO-92

Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

Транзистор NPN биполярный S9014 (0.1A 45V) корпус ТО-92

Транзистор S9014 NPN TO‑92

Основные преимущества

Ключевые характеристики

Детальные технические параметры

Основные области применения

Совместимые обозначения и альтернативы

Вопросы-ответы (FAQ)
