Коротко про KY-022

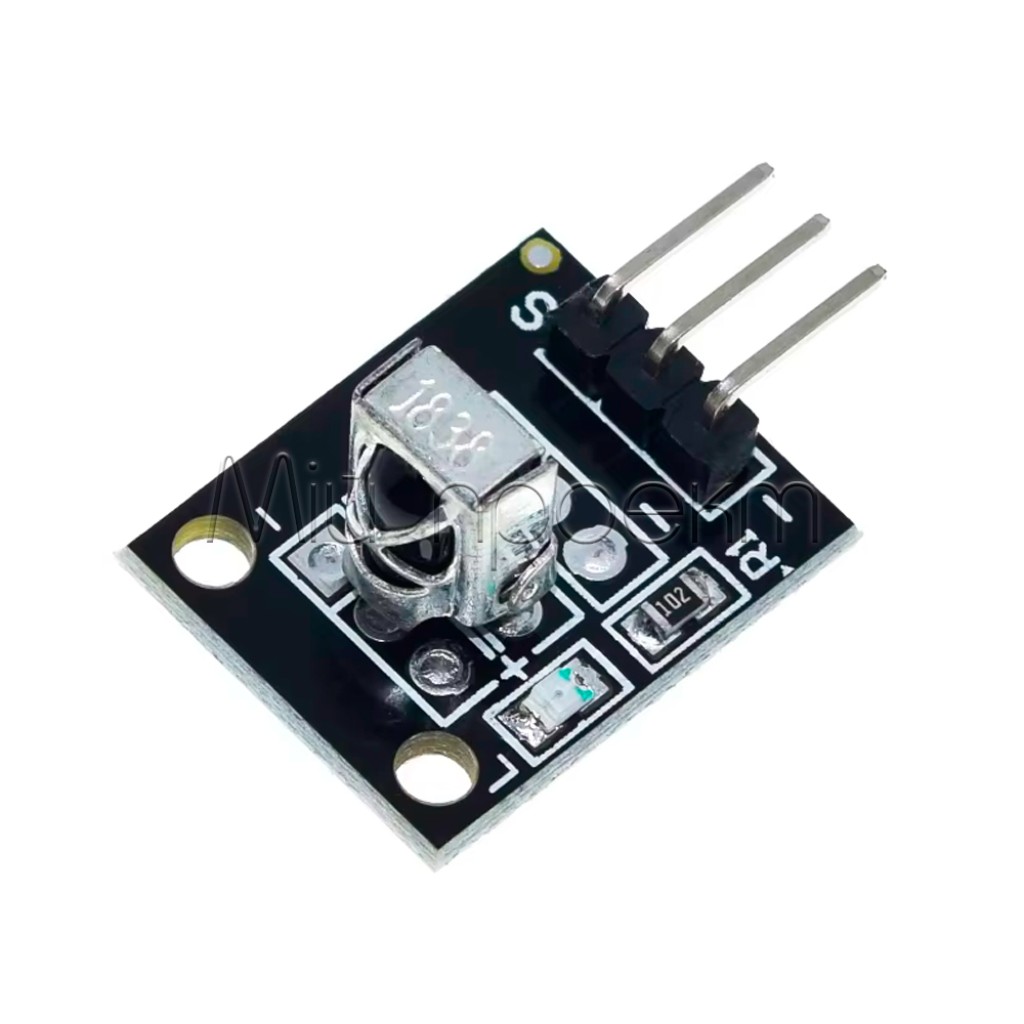

KY-022 — модуль інфрачервоного приймача для зчитування команд пульта з частотою носія 38 кГц у проєктах на мікроконтролерах. Цифровий вихід підключається до контролера, який розпізнає команди та виконує запрограмовані дії.
Для роботи потрібні сумісний ІЧ-пульт і програма декодування. Перед підключенням до плати з логікою 3,3 В перевірте відповідність напруги живлення та рівня сигнального виходу.
Ключові характеристики
- Призначення
- приймання команд інфрачервоного пульта
- Частота носія
- 38 кГц
- Живлення для підключення
- 3,3–5 В постійного струму
- Вихід
- цифровий, контакт S
- Контакти
- 3: живлення, GND і сигнал
- Дальність приймання
- до 8 м; фактична відстань залежить від пульта, освітлення та розташування приймача

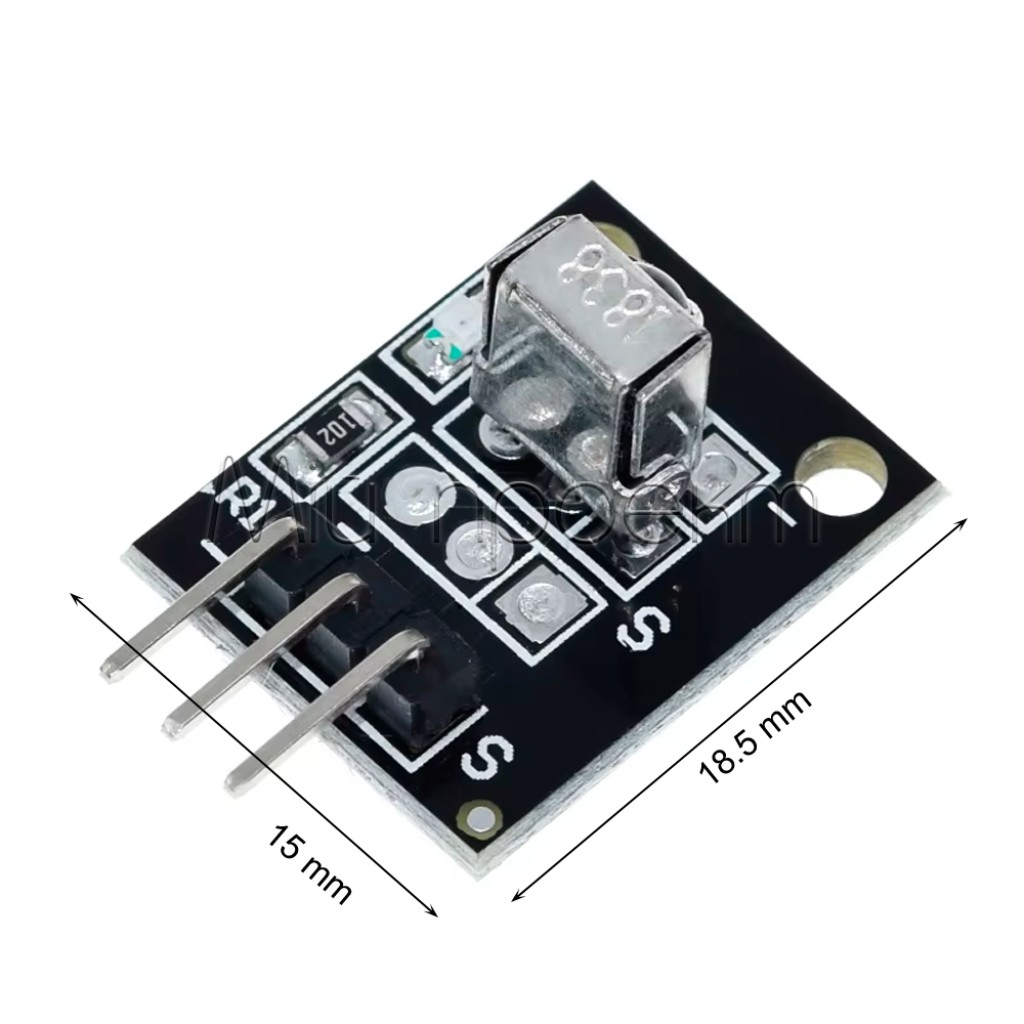

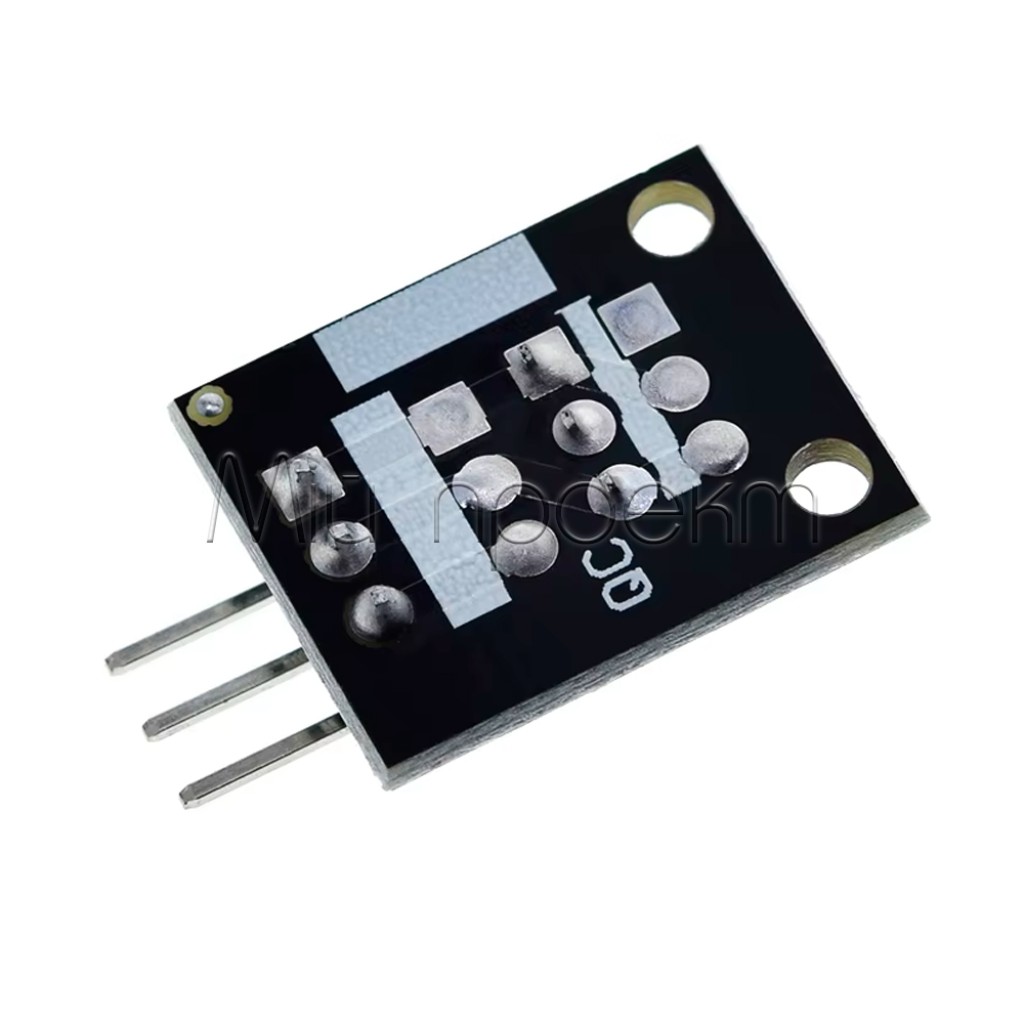

- Розміри плати
- 18,5 × 15 мм; товщина приблизно 1,6 мм
- Оснащення
- світлодіодна індикація та резистор 1 кОм із маркуванням 102
- Матеріал плати
- склотекстоліт FR4
Детальний опис та особливості
Приймання сигналу та розпізнавання кнопок
KY-022 забезпечує сигнальний вхід для системи дистанційного керування: пульт надсилає ІЧ-посилку, а контролер зчитує цифровий сигнал із контакту S. Частота носія та протокол команди — різні характеристики: відповідність частоті 38 кГц не означає, що програма автоматично розпізнає будь-який пульт.
Для Arduino можна використати бібліотеку IRremote з програмним декодуванням NEC. Бібліотека повертає протокол, адресу та команду, які програма зіставляє з потрібною дією. Підтримка NEC стосується програмної обробки, а не окремого готового виходу для кожної кнопки.[1]
Інтеграція у власний пристрій
Світлодіодна індикація допомагає помітити активність приймача, але виконання правильної команди потрібно перевіряти в програмі контролера. Для навчального макета підійде Arduino-сумісна плата UNO R3 / ACELEX із логікою 5 В.
KY-022 можна інтегрувати також у проєкти на ESP32, STM32 або Raspberry Pi за відповідності живлення, допустимих рівнів GPIO та програмного забезпечення обраній платформі. Вихід приймача передає сигнал для обробки, а не живить виконавчий пристрій.
Підійде / не підійде
Підійде
- Для додавання керування сумісним ІЧ-пультом до власного контролера.
- Для навчання зчитуванню команд, їх зіставленню з діями та обробці утримання кнопок.
- Для кімнатних прототипів автоматики й робототехніки після перевірки приймання в умовах встановлення.
Не підійде
- Як самостійний контролер навантаження без мікроконтролера та програми.
- Як заміна ІЧ-передавача для надсилання команд побутовій техніці.
- Для гарантованого розпізнавання довільного пульта без перевірки його частоти та протоколу.
Якщо потрібен приймач одразу з пультом, розгляньте комплект HX1838 із пультом; його розпіновку та живлення потрібно перевірити окремо.
Приклади застосування
Навчальний зчитувач команд
Підключіть KY-022 до контролера, запустіть приклад приймання IRremote та перегляньте команди власного сумісного пульта в моніторі послідовного порту. Після цього призначте кнопкам дії у скетчі.[1]
Вибір режиму освітлення
Приймач передає команди пульта контролеру, а програма перемикає режими низьковольтного освітлення через окремий відповідний драйвер. Для кнопки перемикання налаштуйте обробку повторів так, щоб утримання не спричиняло небажаних багаторазових змін.
Підключення та перший запуск
Визначте контакти без живлення

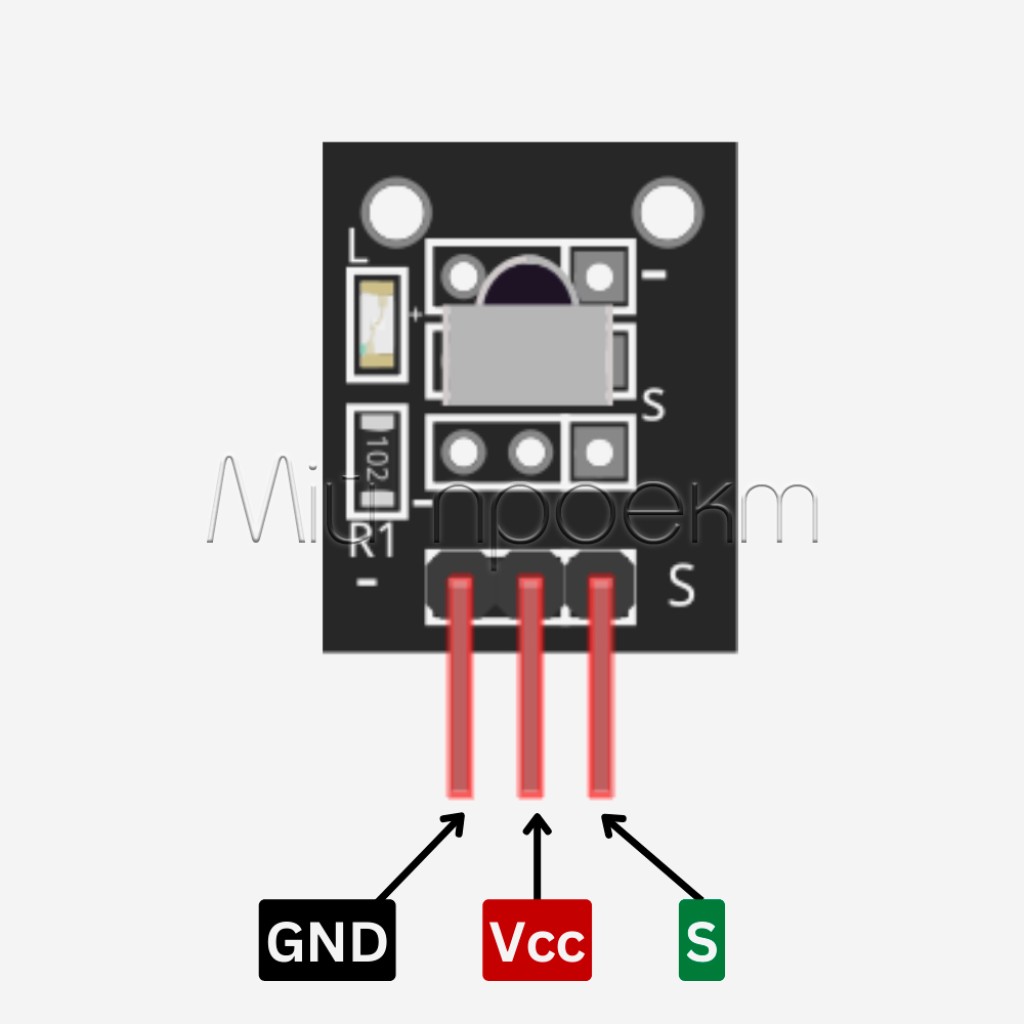

Знайдіть S і «−» на платі: S є сигнальним виходом, «−» — GND, середній контакт — живлення. Звірте маркування перед монтажем і не визначайте полярність лише за положенням модуля на фото.
З’єднайте живлення та сигнал
Підключіть GND до землі контролера, живлення — до стабілізованого джерела 3,3–5 В, S — до обраного цифрового входу. Для контролера з логікою 3,3 В обирайте живлення модуля 3,3 В та перевірте допустимі рівні входу. Для макетування можна використати проводи Dupont, обравши кінці за типом контактів обох плат.
Перевірте приймання до підключення навантаження
Установіть IRremote та відкрийте SimpleReceiver або ReceiveDemo, що відповідає встановленій версії бібліотеки. Укажіть підключений сигнальний вхід, направте сумісний пульт на приймач і зчитайте команди. Після обробки кадру відновлюйте приймання через IrReceiver.resume().[1]
Обмеження та безпека
Полярність та логічні рівні
Не міняйте місцями живлення й GND. Живлення приймача від 5 В не означає, що вихід S можна безпосередньо підключати до GPIO з допустимою напругою 3,3 В. Перед таким з’єднанням перевірте рівень сигналу та за потреби застосуйте відповідне узгодження.
Умови приймання
Розташовуйте приймач із відкритим напрямком на пульт і подалі від яскравих джерел світла. Не розраховуйте на максимальну дальність у будь-якому освітленні: перевірте зв’язок у місці встановлення до остаточного монтажу.
Сигнал не є силовим виходом
Не підключайте двигун, реле чи освітлення безпосередньо до S. Навантаження має керуватися контролером через відповідний драйвер із власним належним живленням.
FAQ
Чи працюватиме KY-022 з будь-яким телевізійним пультом?
KY-022 потребує сумісного ІЧ-сигналу з носієм 38 кГц, а програма контролера — підтримки протоколу пульта. Перевірте конкретний пульт прикладом приймання перед написанням основної логіки.
Як уникнути повторного перемикання при утриманні кнопки?
IRremote надає прапорець IRDATA_FLAGS_IS_REPEAT. Для одноразового перемикання програма може відкидати повторні кадри, а для поступового регулювання — обробляти їх відповідно до потрібної поведінки.[1]
Чому приймання на UNO зупинилося після запуску PWM або tone()?
IRremote та інші функції можуть використовувати один апаратний таймер. Перевірте таблицю таймерів для своєї плати й конфігурації бібліотеки та усуньте конфлікт; для задач із відповідними NEC-протоколами можна розглянути TinyIRReceiver, який не потребує таймера.[1]
Документи та джерела
- Arduino-IRremote, Arduino IRremote — README та приклади: програмне декодування NEC, зчитування команд, обробка повторів і обмеження спільного використання таймерів.
