Аудіо підсилювач XH-M164 на чіпі NE5532 (10-ти кратне підсилення)

Виробник: Китай Код товару: 1274
0
Все про товар
Опис
Характеристики
Відгуки 0
Питання2

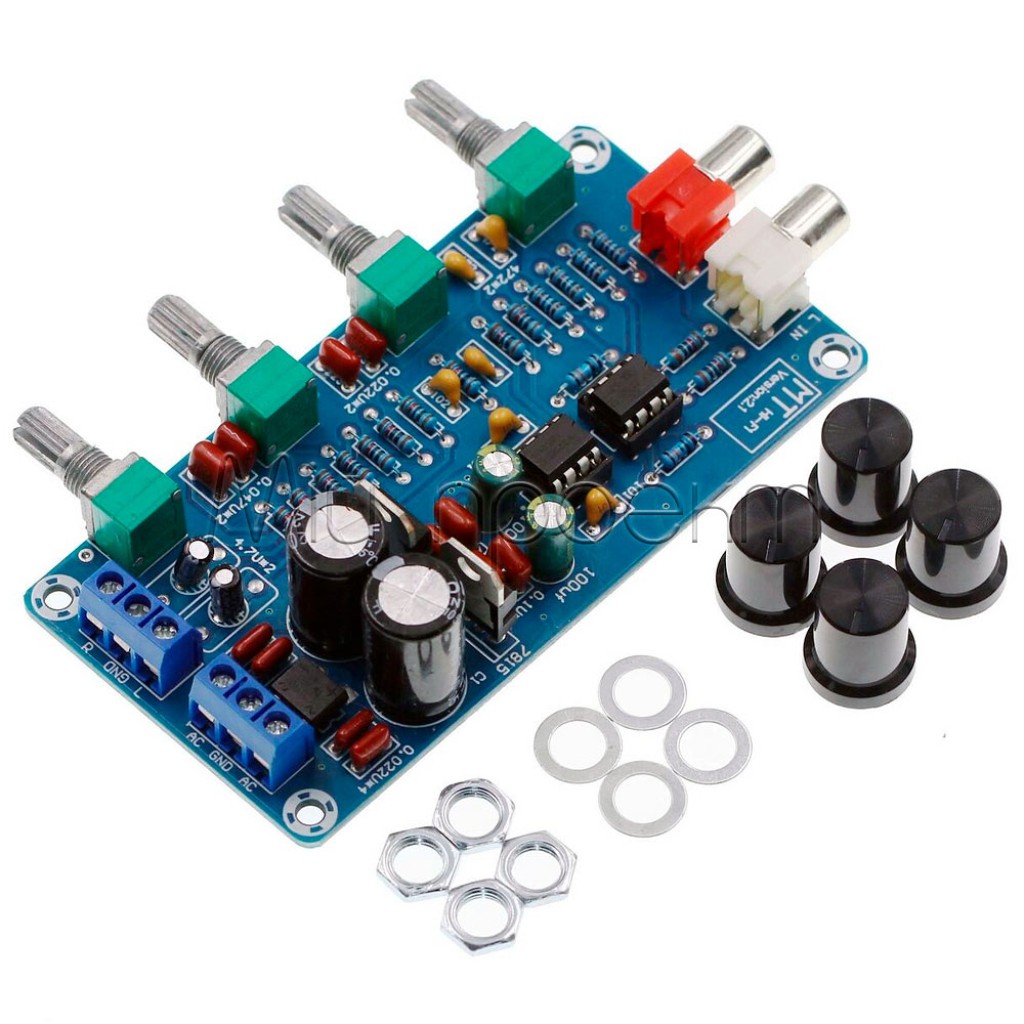

Аудіо підсилювач XH-M164 на чіпі NE5532 (10-ти кратне підсилення)
Аудіо підсилювач XH-M164 на чіпі NE5532 (10-ти кратне підсилення)
Аудіо підсилювач XH-M164 на чіпі NE5532 (10-ти кратне підсилення)
Аудіо підсилювач XH-M164 на чіпі NE5532 (10-ти кратне підсилення)
Аудіо підсилювач XH-M164 на чіпі NE5532 (10-ти кратне підсилення)
Аудіо підсилювач XH-M164 на чіпі NE5532 (10-ти кратне підсилення)
В наявності
Код товару: 1274
288.00 грн
Знайшли дешевше?
🚚 Відправка в день замовлення при оформленні до 15:00. Увага!
-Вхідна напруга-:12 - 16 В
-Інтерфейс-: RCA
-Розміри-:105 х 54 х 22 мм
-Тип мікросхеми-:NE5532
-Вхідний інтерфейс-:Клемний блок 2.54-3P
Доставка
Новою Поштою у відділення та поштомати
Новою Поштою у відділення та поштомати
від 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фіксована 49грн
Укрпоштою у відділення по Україні
Укрпоштою у відділення по Україні
від 45 ₴
Meest Express
Meest Express
від 60 ₴
Оплата
Оплата карткою Оплата карткою
Переказ на картку Переказ на картку
Оплата на IBAN Оплата на IBAN
Безготівковий розрахунок Безготівковий розрахунок
Післяплата Післяплата
Гарантійні положення
Гарантійні зобов'язання на товари, які були паяні, не поширюються
Аудіо підсилювач XH-M164 на чіпі NE5532 (10-ти кратне підсилення)
Код товару: 1274
288.00 грн
Опис

🔌 XH-M164 Аудіопідсилювач з темброблоком на чипі NE5532

Високоякісний передпідсилювач з 4-канальним регулюванням та стерео звучанням

Загальний опис

XH-M164 Аудіопідсилювач з темброблоком – це високоякісний передпідсилювач на базі подвійного операційного підсилювача NE5532, що забезпечує винятково чисте та детальне звучання. Цей модуль оснащений чотирма каналами регулювання: високі частоти (treble), середні частоти (mid), низькі частоти (bass) та загальна гучність (volume). Двостороння плата з професійним компонуванням і високоякісними потенціометрами закритого типу гарантує стабільний аудіосигнал та довгий термін експлуатації. Модуль ідеально підходить для розширення можливостей домашніх аудіосистем, караоке-установок та професійного звукового обладнання.

✅ Технічні переваги:

  • Подвійний чіп NE5532 – використання двох високоякісних операційних підсилювачів NE5532 замість стандартного одиночного чіпа, що забезпечує вищу продуктивність, більшу гучність та кращу обробку звукового сигналу
  • 4-канальне регулювання – окремі регулятори для високих, середніх та низьких частот, а також загальної гучності дозволяють досягти ідеального балансу звучання відповідно до ваших уподобань та акустичних особливостей приміщення
  • Високоякісна фільтрація живлення – вбудований мостовий випрямляч, великі конденсатори фільтрації (2200 мкФ, 25В) та стабілізатори напруги 7815/7915 забезпечують чисте живлення без шумів та спотворень
  • Потенціометри закритого типу – запобігають потраплянню пилу та вологи, забезпечуючи довготривалу безперебійну роботу та точне регулювання без потріскувань та перепадів

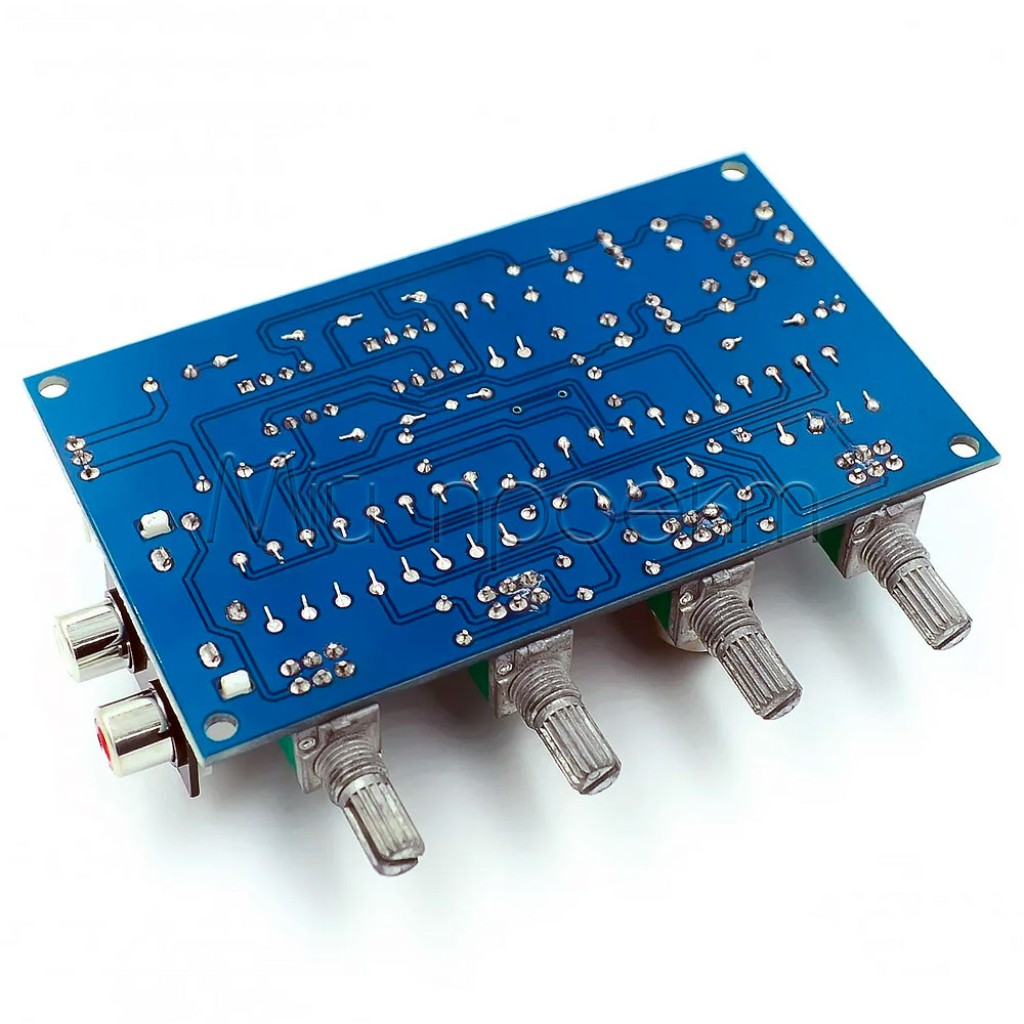

  • Професійна двостороння плата – дизайн плати з доріжками та компонентами з обох боків забезпечує оптимальне розташування елементів, мінімізацію шумів та максимальну надійність з'єднань

🔧 Ідеальне рішення для:

Домашні аудіосистеми

Hi-Fi підсилювачі

Караоке-системи

DIY аудіопроєкти

Студійні монітори

Автомобільні аудіосистеми

💡 Широкі можливості застосування:

  • Домашні аудіосистеми – підключіть модуль XH-M164 між джерелом звуку (смартфон, програвач, комп'ютер) та підсилювачем потужності для точного налаштування тембру звучання. Ви зможете легко регулювати баланс низьких, середніх та високих частот, щоб досягти ідеального звучання для різних жанрів музики та приміщень різної акустики.
  • Караоке-системи – використовуйте модуль для покращення якості вокалу, зменшення шумів та регулювання балансу між музикою та голосом. Налаштування середніх частот дозволить виділити голос виконавця, а регулювання низьких та високих частот забезпечить чисте та збалансоване звучання акомпанементу.
  • DIY аудіопроєкти – ідеальний компонент для саморобних підсилювачів, активних акустичних систем та модернізації існуючого аудіообладнання. Компактні розміри та стандартні інтерфейси підключення роблять модуль універсальним елементом для різноманітних аудіопроєктів.
  • Професійне звукове обладнання – використовуйте як додатковий передпідсилювач для налаштування звучання на концертах, презентаціях або в студіях звукозапису. Висока якість обробки сигналу та чутливі елементи керування дозволяють досягти професійного звуку.

📦 Детальні технічні характеристики:

  • Робоча напруга: 12-0-12В - 15-0-15В змінного струму (двополярне живлення)
  • Максимальна напруга: До 15-0-15В змінного струму (обмежена рейтингом конденсаторів 25В)
  • Рекомендований струм: Мінімум 1 Ампер
  • Споживана потужність: 5 Вт
  • Мікросхеми: 2 × NE5532 операційні підсилювачі
  • Стабілізатори напруги:
    • 7815 (для +15В)
    • 7915 (для -15В)
  • Фільтрація живлення:
    • Вбудований мостовий діодний випрямляч
    • 2 × 2200 мкФ, 25В конденсатори фільтра
    • Додаткові майларові конденсатори

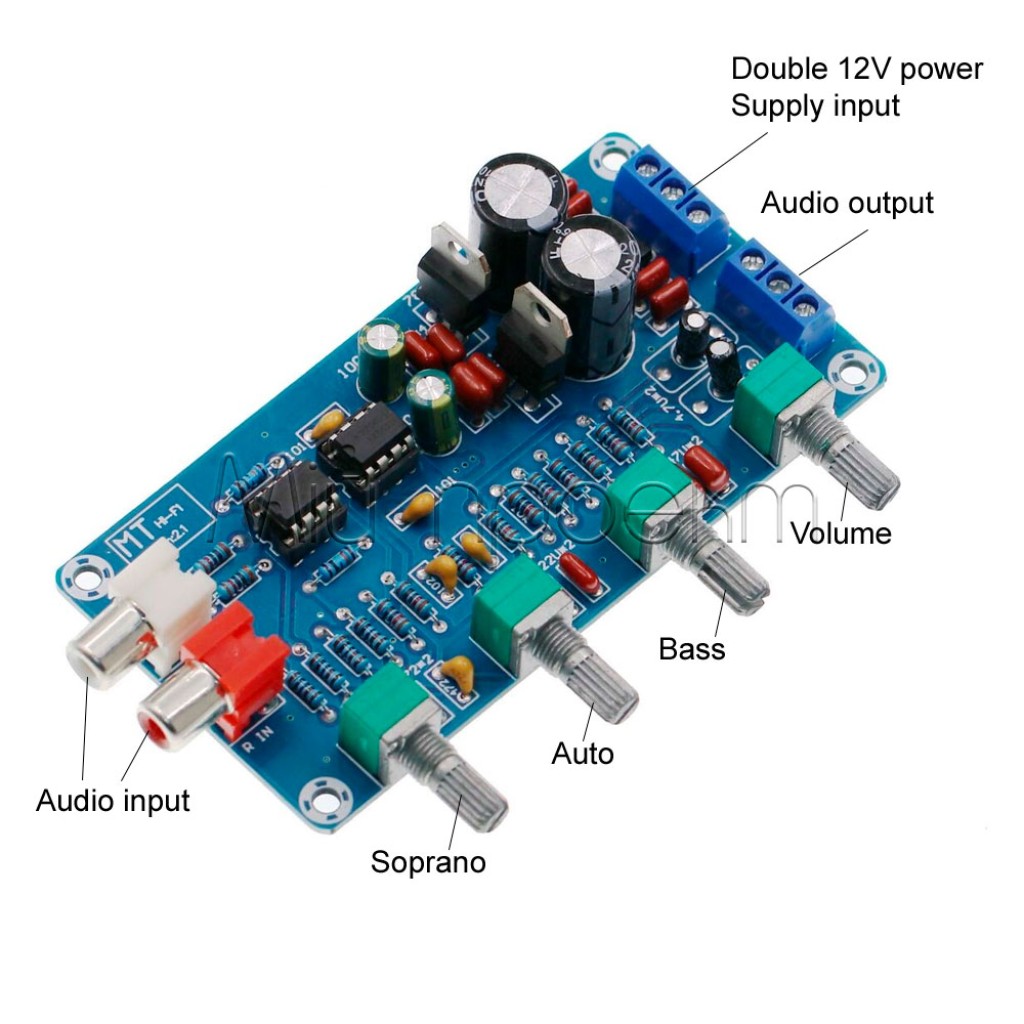

  • Канали регулювання: 4 (Treble/високі частоти, Alto/Mid/середні частоти, Bass/низькі частоти, Volume/гучність)
  • Тип потенціометрів: Закритого типу, захищені від пилу та вологи
  • Вхідний інтерфейс: Стерео RCA роз'єми (L і R)
  • Вихідний інтерфейс: Клемний блок 2.54-3P (R, GND, L)
  • Вхід живлення: Клемний блок (AC, GND, AC)
  • Кількість каналів: 2 (стерео)

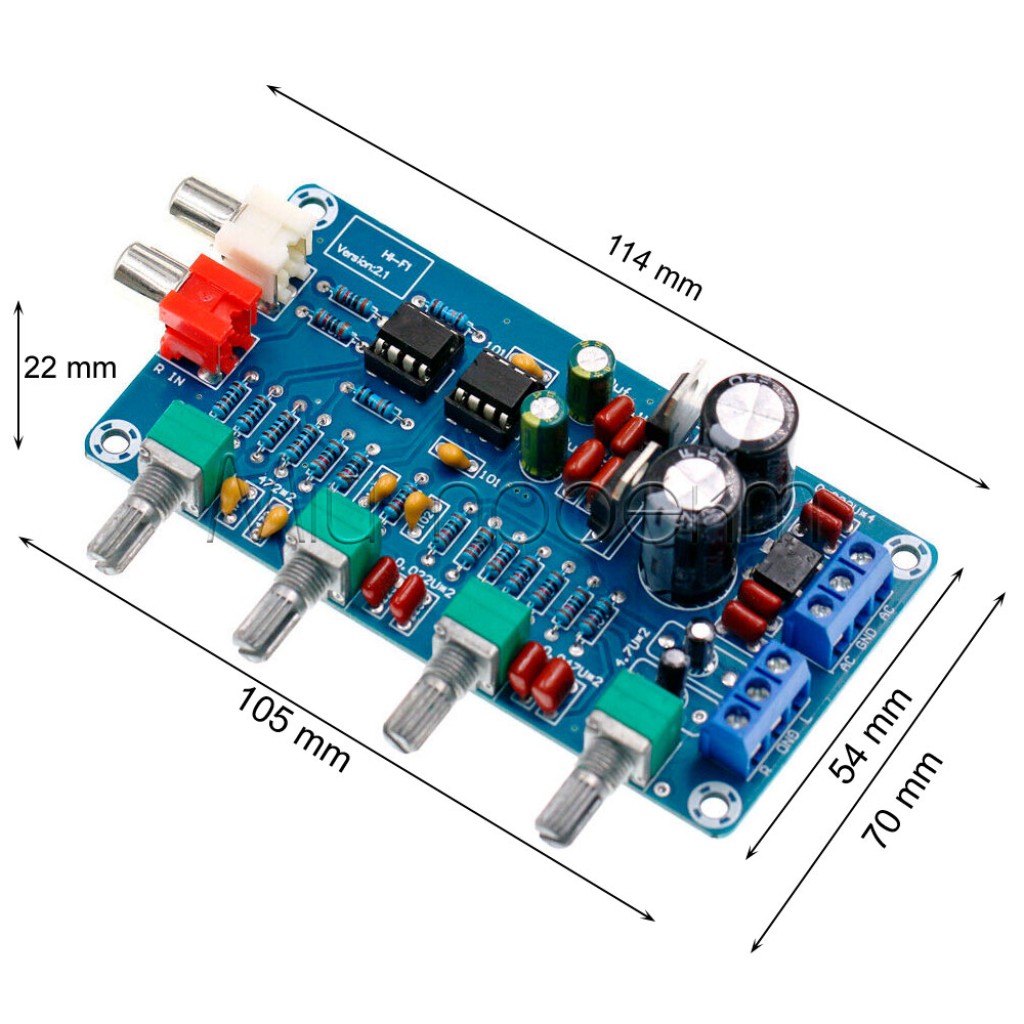

  • Розмір плати: 105 × 54 × 22 мм
  • Вага: 63 г

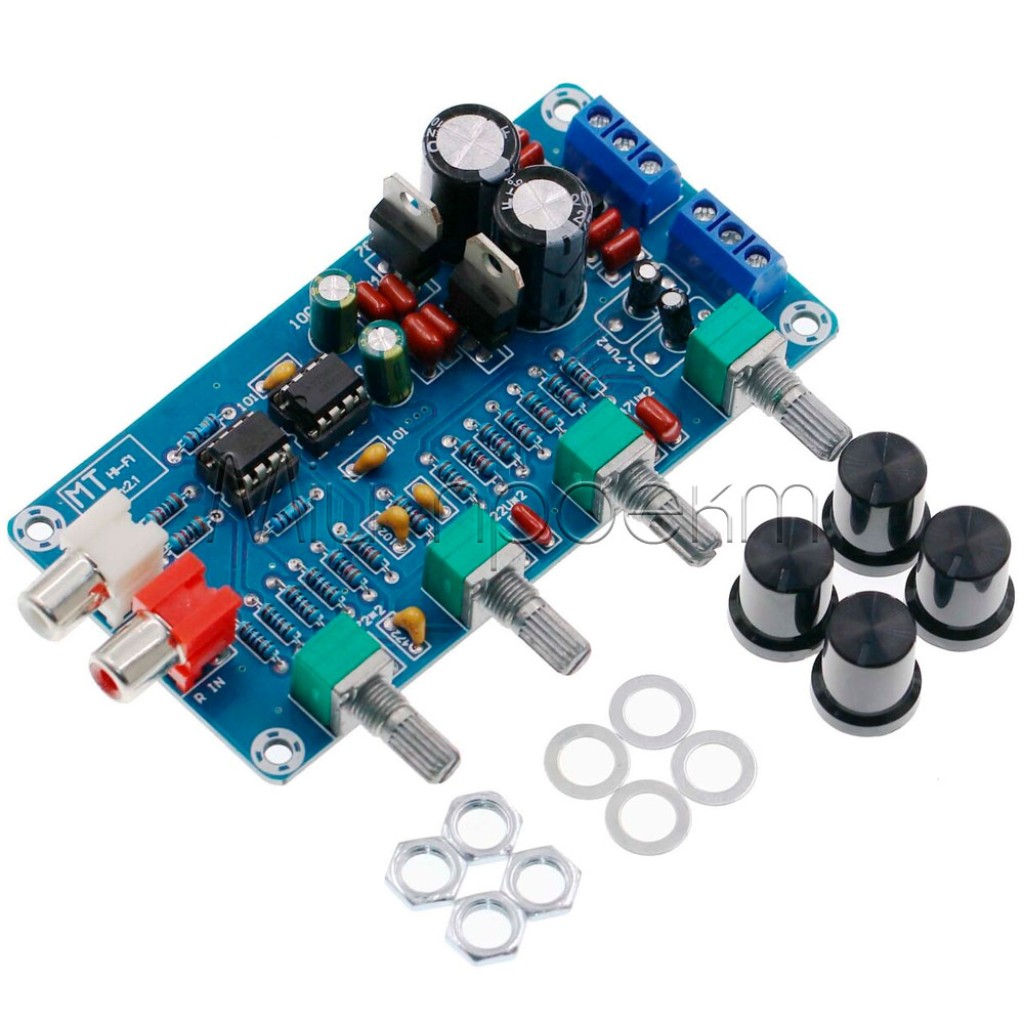

  • Комплектація: Плата передпідсилювача, ручки для потенціометрів

⚠️ Важливі аспекти використання:

  • Обмеження напруги живлення – не використовуйте джерело живлення з напругою вище 15-0-15В змінного струму, оскільки після випрямлення напруга перевищить 25В (максимальна напруга конденсаторів), що може призвести до їх пошкодження. Якщо необхідно використовувати вищу напругу, замініть конденсатори фільтра на моделі з вищим рейтингом напруги (наприклад, 35В).
  • Правильне підключення живлення – переконайтеся, що ви використовуєте саме двополярне живлення з центральним відводом (12-0-12В або 15-0-15В). Використання однополярного джерела живлення призведе до пошкодження модуля. Також уважно перевірте полярність підключення до клемного блоку живлення (AC, GND, AC).
  • Термічний режим – при тривалій роботі стабілізатори напруги 7815 і 7915 можуть нагріватися. Забезпечте достатню вентиляцію навколо модуля і по можливості не розміщуйте його в обмеженому просторі без доступу повітря або поряд з джерелами тепла.
  • Заміна потенціометрів – у разі необхідності заміни зношених потенціометрів переконайтеся, що використовуєте компоненти з аналогічними характеристиками. Потенціометри легко знайти на ринку електронних компонентів, проте важливо дотримуватися того ж типу для збереження якості звучання.

Модуль XH-M164 з потужними подвійними операційними підсилювачами NE5532 та 4-канальним регулюванням тембру дозволить вам досягти неперевершеної якості звучання та підняти ваші аудіопроєкти на новий рівень. Завдяки професійному дизайну, якісним компонентам та багатим можливостям налаштування, цей передпідсилювач стане незамінною частиною вашої аудіосистеми.

ЗАМОВТЕ ЗАРАЗ
#NE5532 #XH-M164 #Темброблок #Передпідсилювач #HiFi #Аудіомодуль
Характеристики
-Основні-
-Вхідна напруга-
12 - 16 В
-Інтерфейс-
RCA
-Додаткові-
-Розміри-
105 х 54 х 22 мм
-Тип мікросхеми-
NE5532
-Вхідний інтерфейс-
Клемний блок 2.54-3P
Відгуки

Відгуків про цей товар ще не було.

Немає відгуків про цей товар, станьте першим, залиште свій відгук.

Питання та відповіді
Додайте питання, і ми відповімо найближчим часом.
Дід Богдан.
17 грудня 2024 (17:58)

В пред усилителе 4 усилителя на двух ne5532 - это 2 стерео канала но непонятна входная розвязка 1 вход стерео. Нужна електросхема плати xh-m164 помогите.

Відповідь:
17 грудня 2024 (18:12)
нажаль виробник не комплектує плату схемою
Александр
25 квітня 2024 (12:29)

Кто писал технические характеристики?
Мощность 10 ватт ? У пред усилителя !

Відповідь:
25 квітня 2024 (13:25)
Помилились, поправимо характеристики. Дякуємо за зауваження
