Транзистор біполярний SMD S8550 2TY (40V 0.5А) корпус SOT-23

Країна-виробник: Китай Код товару: 5485
0
Все про товар
Опис
Характеристики
Відгуки 0
Питання0
В наявності
Код товару: 5485
1.50 грн
Знайшли дешевше?
🚚 Відправка щодня о 15 годині, окрім неділі
Максимальна напруга:40 V
Максимальний струм:0.5 А
Тип корпусу:SOT-23
-Полярність-:PNP
Доставка
Новою Поштою у відділення та поштомати
Новою Поштою у відділення та поштомати
від 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фіксована 49грн
Укрпоштою у відділення по Україні
Укрпоштою у відділення по Україні
від 55 ₴
Meest Пошта
Meest Пошта
від 80 ₴
Оплата
Оплата карткою Оплата карткою
Переказ на картку Переказ на картку
Оплата на IBAN Оплата на IBAN
Безготівковий розрахунок Безготівковий розрахунок
Післяплата Післяплата
Гарантійні положення
Гарантійні зобов'язання на товари, які були паяні, не поширюються
Транзистор біполярний SMD S8550 2TY (40V 0.5А) корпус SOT-23
Код товару: 5485
1.50 грн
Опис

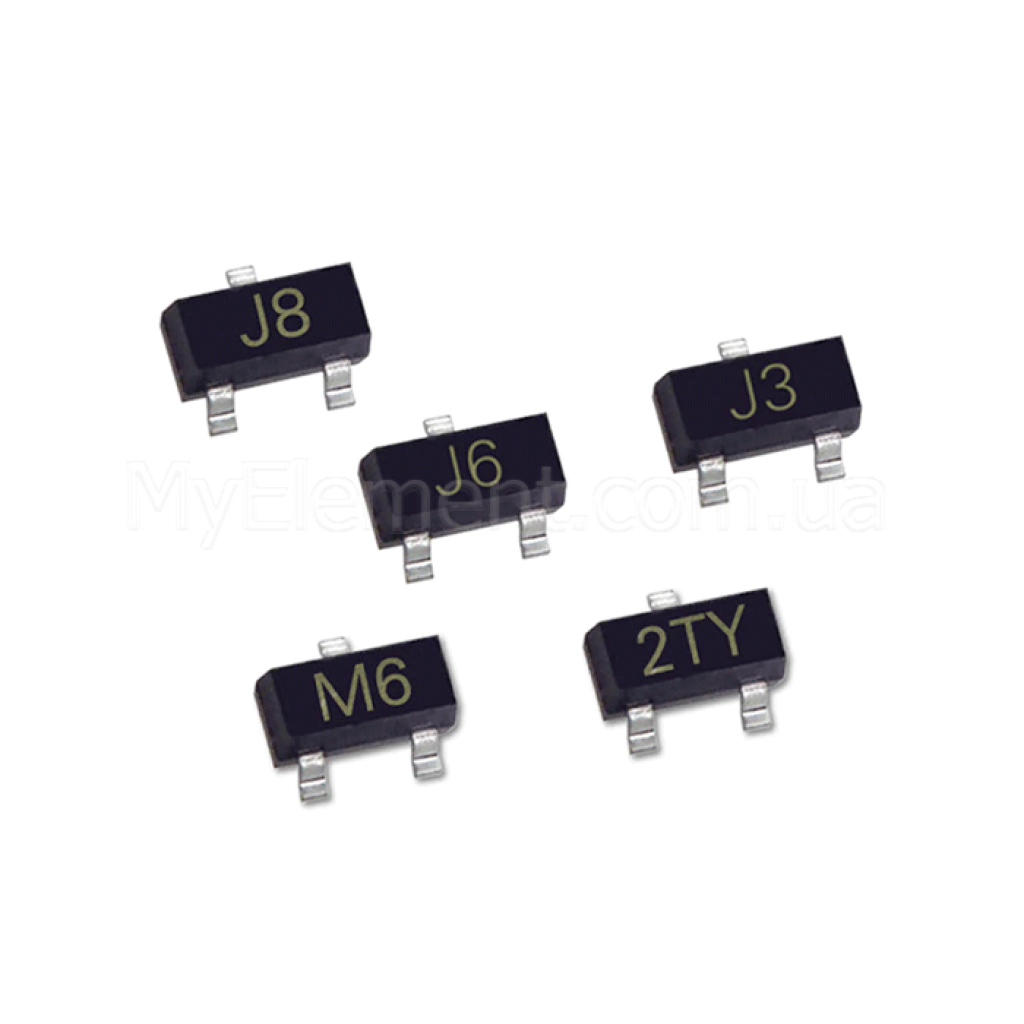

Транзистор PNP S8550 (маркування 2TY) SOT-23

Компактний PNP транзистор у корпусі SOT-23 з маркуванням 2TY, розрахований на колекторний струм до 0.5 А та типові задачі малопотужного підсилення й комутації.

Основні переваги

Струм колектора до 0.5 А

Дозволяє керувати навантаженнями середнього рівня у малогабаритних пристроях.

Широкий діапазон підсилення

hFE 120–400 при VCE = −1 В, IC = −50 мА; сортування по класах L/H/J.

Низьке насичення

VCE(sat) ≈ −0.6 В при IC = −500 мА, IB = −50 мА знижує втрати потужності.

Висока гранична частота

fT ≈ 150 МГц (VCE = −6 В, IC = −20 мА, f = 30 МГц) для швидкодіючих схем.

Ключові характеристики

Полярність:PNP
Корпус:SOT-23
Маркування на корпусі:2TY
Виводи (SOT-23):1–B (база), 2–E (емітер), 3–C (колектор)
VCBO (макс.):−40 В
VCEO (макс.):−25 В
VEBO (макс.):−5 В
IC (безперервний):−0.5 А
PC (розсіювання):0.3 Вт (Ta = 25°C)
hFE (VCE = −1 В, IC = −50 мА):120–400 (класи: L 120–200, H 200–350, J 300–400)
hFE (VCE = −1 В, IC = −500 мА):≥ 50
VCE(sat) (IC = −500 мА, IB = −50 мА):≈ −0.6 В
VBE(sat) (IC = −500 мА, IB = −50 мА):≈ −1.2 В
fT:≈ 150 МГц (VCE = −6 В, IC = −20 мА, f = 30 МГц)
ICBO (Vcb = −40 В):≤ −0.1 мкА
ICEO (Vce = −20 В):≤ −0.1 мкА
IEBO (Veb = −3 В):≤ −0.1 мкА
Температура переходу Tj:до 150°C
Температура зберігання Tstg:−55…150°C
Комплементарний транзистор:S8050 (NPN)

Детальні технічні параметри

  • Класифікація підсилення: L (120–200), H (200–350), J (300–400) при VCE = −1 В, IC = −50 мА.
  • Перехідні струми витоку: ICBO ≤ −0.1 μA (Vcb = −40 В), ICEO ≤ −0.1 μA (Vce = −20 В), IEBO ≤ −0.1 μA (Veb = −3 В).
  • Розводка виводів SOT-23: 1 – база, 2 – емітер, 3 – колектор.
  • Типові частотні параметри: fT ≈ 150 МГц (VCE = −6 В, IC = −20 мА, f = 30 МГц).
  • Граничні значення: VCBO −40 В; VCEO −25 В; VEBO −5 В; IC −0.5 А; PC 0.3 Вт; Tj до 150°C.
Примітка: параметри базуються на документації Jiangsu Changjiang Electronics Technology Co., Ltd для маркування 2TY. Джерело: Jiangsu Changjiang Electronics Technology Co., Ltd. Datasheet (PDF).

Основні сфери застосування

  • Використання у комплементарних парах із S8050 (NPN).
  • Загальні схеми підсилення та комутації для PNP транзисторів у корпусі SOT‑23.

Сумісні позначення та альтернативи

Маркування корпусу: 2TY. Комплементарний транзистор: S8050 (NPN).

Питання-відповіді (FAQ)

Яка максимальна напруга колектор-емітер (VCEO)?

Максимальне значення VCEO становить −25 В.

Яке маркування та розводка виводів у SOT-23?

Маркування на корпусі: 2TY. Виводи: 1 – база, 2 – емітер, 3 – колектор.

Що означають класи L/H/J для hFE?

Це діапазони підсилення: L = 120–200, H = 200–350, J = 300–400 (VCE = −1 В, IC = −50 мА).
