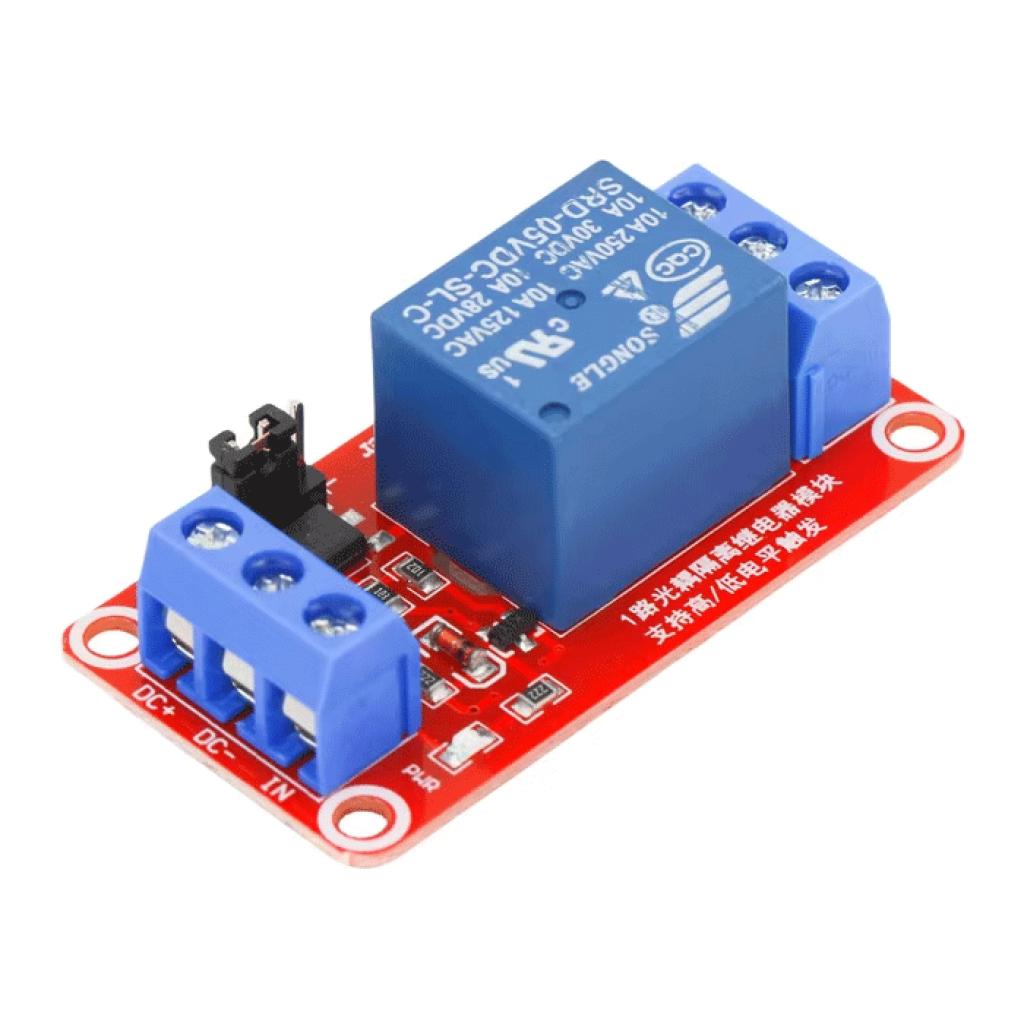

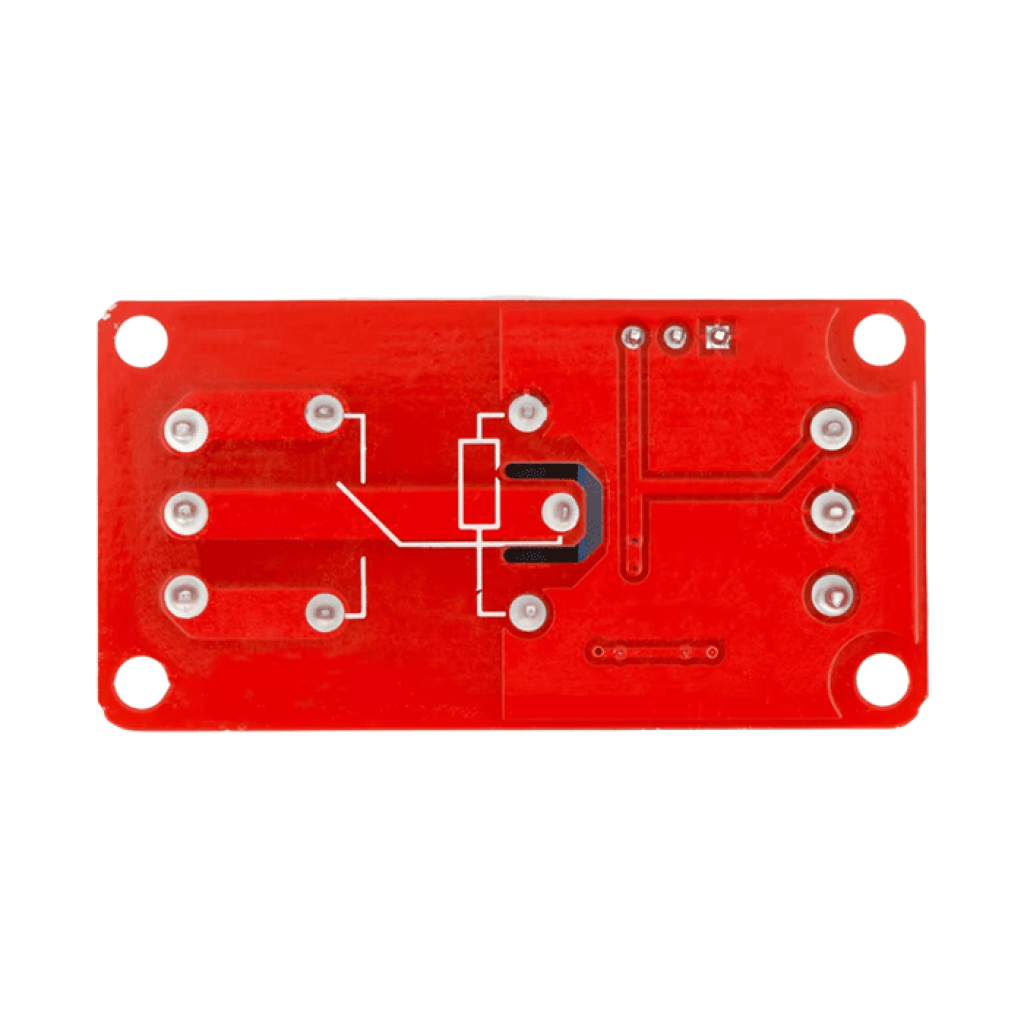

Коротко про 1-канальний модуль реле 5 В
Модуль дає змогу 5-вольтовому контролеру вмикати або вимикати одне зовнішнє навантаження через механічне реле SRD-05VDC-SL-C. Перекидний вихід COM/NO/NC підтримує нормально розімкнений і нормально замкнений сценарії, а перемичка HIGH/LOW задає активний рівень керувального сигналу.
Ключові характеристики
- Кількість каналів
- 1
- Живлення модуля
- 5 В DC
- Реле
- SRD-05VDC-SL-C, котушка 5 В, один перекидний контакт 1C [1]
- Керувальний вхід
- IN; активний рівень HIGH або LOW вибирається перемичкою
- Вихідні контакти
- COM, NO, NC
- Граничне маркування комутації
- 10 А при 250 В AC або 30 В DC; робочий запас залежить від навантаження та монтажу
- Вхідний каскад
- SMD-оптопара
- Індикація
- живлення та стан реле
- Розміри модуля
- 50 × 26 × 18,5 мм
Детальний опис та особливості
Один перекидний канал
У неактивному стані COM з’єднаний із NC, а COM–NO розімкнений. Після спрацьовування реле COM перемикається на NO. Для навантаження, яке має бути вимкнене до отримання команди, зазвичай використовують COM–NO.
Вибір логіки HIGH або LOW
Перемичка дає змогу узгодити активний рівень із програмою контролера. У режимі HIGH реле спрацьовує від високого рівня на IN, у режимі LOW — від низького. Положення перемички потрібно перевірити до підключення навантаження, щоб уникнути неочікуваного ввімкнення.
Оптопара та межі ізоляції
Оптопара передає сигнал усередині вхідного каскаду без прямого електричного контакту між її світлодіодом і фотоприймачем. Водночас відкрита плата не є готовим захищеним пристроєм для мережевої напруги: безпечність залежить також від схеми живлення, монтажних зазорів, проводки, корпусу та захисту кола.
Реальне навантаження контактів
Допустимий струм визначається не лише напругою. Двигуни, соленоїди, трансформатори, компресори та імпульсні блоки живлення створюють пускові струми або викиди напруги, тому для них потрібен більший запас, ніж для резистивного навантаження тієї самої потужності.
Підійде / не підійде
Підійде
- для керування одним DC- або AC-колом від 5-вольтової логіки;
- для навчальних проєктів з Arduino, таймерів, термостатів і нескладної автоматики;
- для схем із нормально розімкненим або нормально замкненим станом навантаження;
- для періодичного вмикання освітлення, вентилятора, помпи, клапана або котушки контактора в межах безпечного робочого режиму.
Не підійде
- для ШІМ-регулювання, димування або частого швидкого перемикання;
- для безшумної роботи: механічне реле клацає під час перемикання;
- для прямого керування від логіки 3,3 В без перевірки порогів входу та напруги на IN;
- для відкритого монтажу в мережевих колах або систем, де відмова може загрожувати людям чи обладнанню.
Приклади застосування
Термостат або контролер вентиляції
Контролер може вмикати вентилятор, помпу чи котушку контактора після досягнення заданої температури. Пусковий струм і захист навантаження потрібно врахувати окремо.
Автоматичне освітлення
Реле може отримувати команду від датчика або таймера й замикати окреме коло освітлення. Для мережевої напруги потрібні закритий корпус, запобіжник і безпечний монтаж.
Стендове перемикання DC-навантаження
У макеті можна перемикати низьковольтну лампу, невелику помпу або інший DC-пристрій через COM–NO чи COM–NC, залишивши запас за струмом і додавши захист для індуктивного навантаження.
Підключення
Виберіть активний рівень
За вимкненого живлення встановіть перемичку в положення HIGH або LOW відповідно до логіки програми.
Підключіть живлення і сигнал
Подайте стабілізовані 5 В на DC+ і DC−, а керувальний сигнал — на IN. Для звичайного підключення до контролера DC− з’єднують із його GND. Як 5-вольтовий контролер можна використати Nano V3.0 ATmega328P Type-C.
Перевірте спрацьовування
Спочатку протестуйте модуль без силового навантаження: перевірте індикатор, клацання реле та перемикання COM–NO/COM–NC мультиметром.
Підключіть навантаження
Після повного знеструмлення кола під’єднайте навантаження через COM–NO або COM–NC. Встановіть захист, що відповідає проводам, навантаженню та джерелу живлення.
Якщо доступне лише джерело постійної напруги вище 5 В, для низьковольтної частини можна використати MP1584 із фіксованим виходом у версії 5 В. Перед підключенням реле перевірте вихід мультиметром.
Обмеження та безпека
Мережева напруга небезпечна для життя
Не працюйте з підключеним колом 230 В. Відкриту плату потрібно встановлювати у негорючий ізольований корпус із достатніми зазорами, розвантаженням проводів і захистом від випадкового дотику. Монтаж мережевої частини має виконувати фахівець.
10 А — не універсальний безперервний режим
Граничне маркування не враховує можливості клемника, доріжок плати, температуру в корпусі та пусковий струм конкретного навантаження. Не проєктуйте тривалу роботу поблизу 10 А без інженерної перевірки всієї збірки.
Індуктивні навантаження потребують захисту
Допустимий струм для індуктивного навантаження нижчий, ніж для резистивного.[1] Для DC-котушки застосовують зворотний діод, а для AC-навантаження — захист від перенапруги, підібраний для конкретного кола.
Перевірте стан під час запуску
Вихід мікроконтролера під час завантаження може короткочасно мати невизначений рівень. Виберіть HIGH/LOW так, щоб навантаження залишалося у безпечному стані, і перевірте поведінку після ввімкнення та перезапуску.
FAQ
Чи можна керувати модулем від ESP32 або іншої логіки 3,3 В?
Гарантовану сумісність із 3,3 В не підтверджено. Перед підключенням перевірте поріг спрацьовування, струм входу та напругу на IN в обох станах; за потреби використайте узгоджувальний транзисторний каскад.
Чим відрізняються NO і NC?
NO з’єднується з COM після спрацьовування реле. NC з’єднаний із COM у неактивному стані й розмикається після спрацьовування.
Чи забезпечує оптопара повну ізоляцію готового пристрою?
Оптопара розділяє ділянки схеми всередині модуля, але сама по собі не гарантує безпечної ізоляції всього виробу. Потрібно враховувати живлення, проводку, монтажні зазори, корпус і спосіб підключення контролера.
Чи можна постійно комутувати навантаження 10 А?
Не варто вважати 10 А рекомендованим тривалим струмом. Вибирайте робочий режим із запасом, особливо для двигунів, соленоїдів, трансформаторів та імпульсних блоків живлення.
Документи та джерела
- Songle Relay, SRD series datasheet — код котушки 5 В, контактна форма 1C та відмінності між резистивним й індуктивним навантаженням.
