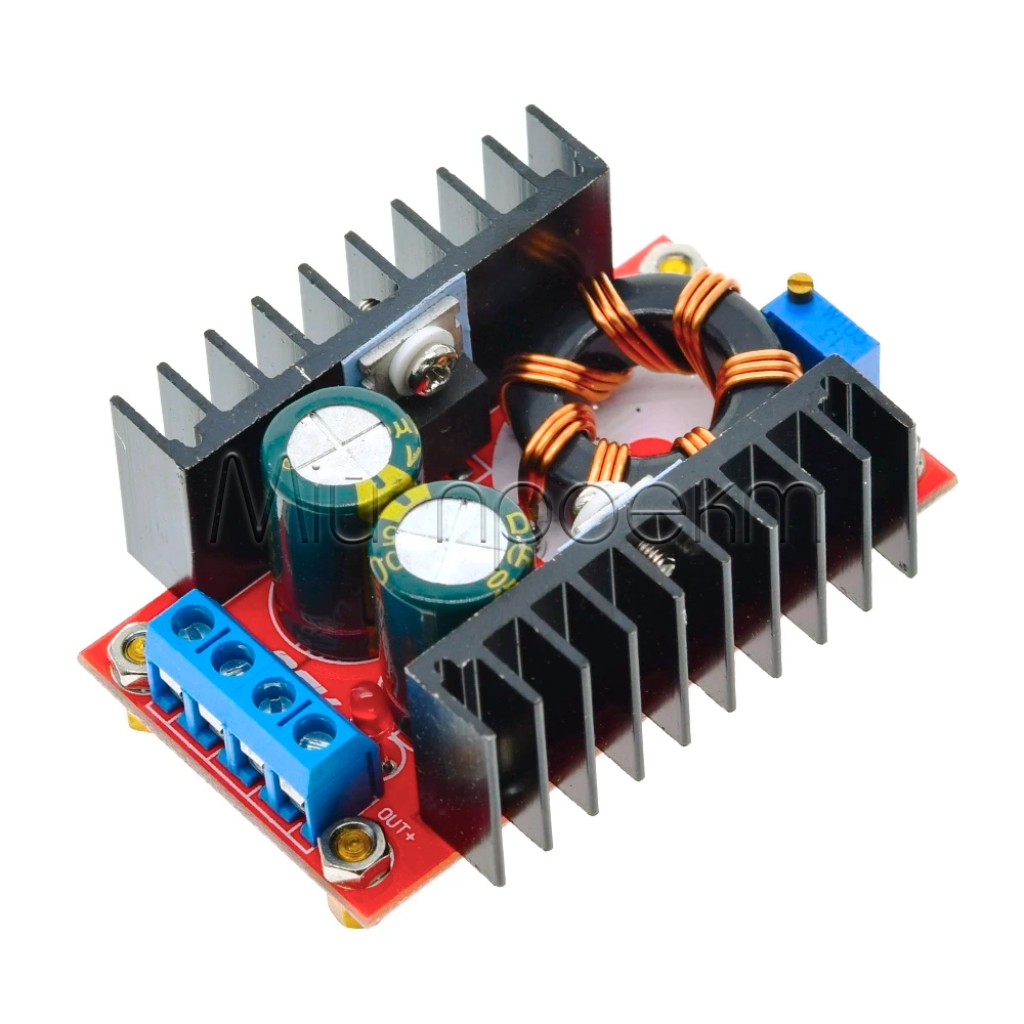

Коротко про DC-DC 150W
Підвищувальний DC-DC перетворювач 150W формує регульовану напругу 12–35 В від джерела 10–32 В постійного струму. Модуль призначений для живлення сумісної електроніки, коли потрібна напруга вища за фактичну напругу джерела.
Ключові характеристики
- Тип перетворення
- підвищувальний DC-DC, boost / step-up
- Вхідна напруга
- 10–32 В DC
- Вихідна напруга
- 12–35 В DC, регульована; має бути вищою за фактичну вхідну
- Максимальний вихідний струм
- до 6 А; не є гарантованим безперервним значенням
- Максимальна потужність
- до 150 Вт; тривалий режим визначається охолодженням та умовами роботи
- Ефективність
- до 96%
- Робоча частота
- 65 кГц
- Регулювання
- багатообертовий потенціометр
- Підключення
- гвинтові клеми входу та виходу

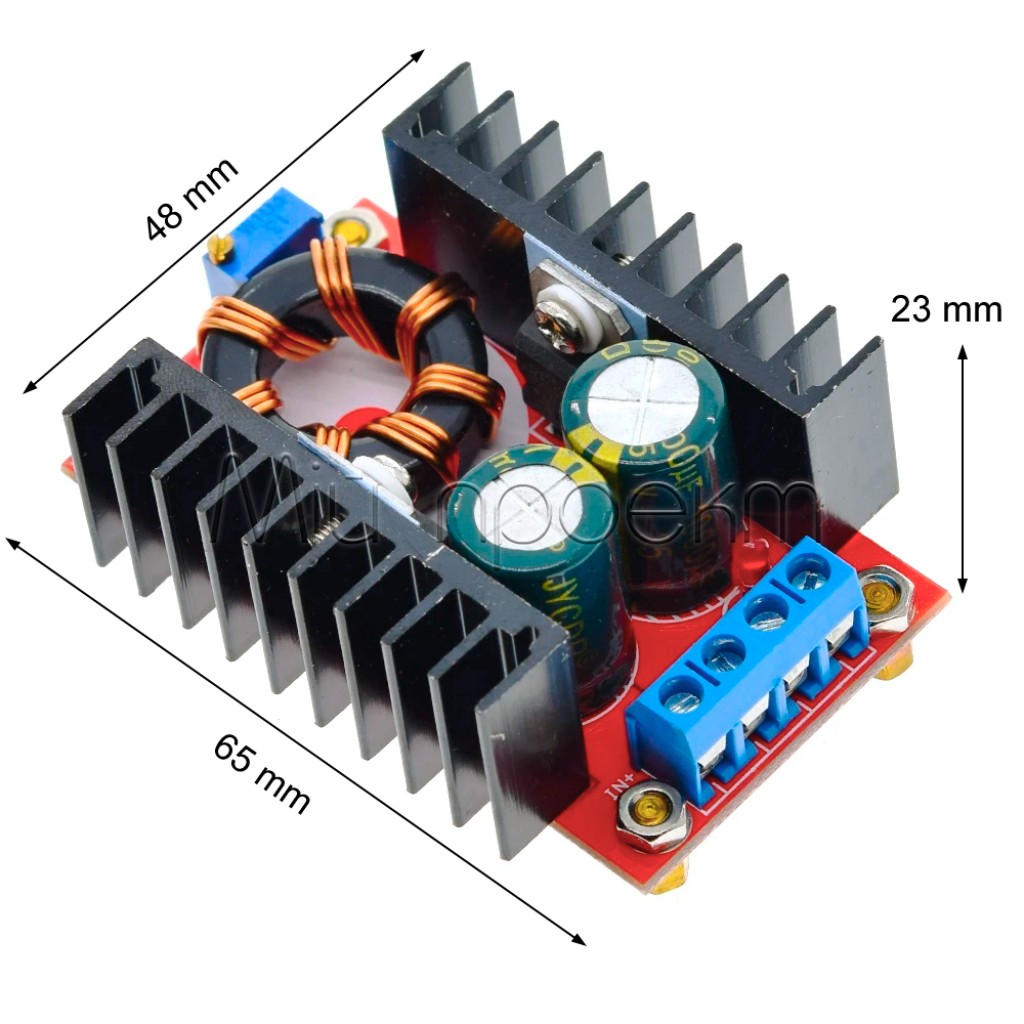

- Розміри модуля
- 65 × 48 × 23 мм
- Робоча температура
- від −40 до +85 °C; допустиме навантаження залежить від температури й вентиляції
Детальний опис та особливості
Підвищення напруги
Модуль працює за схемою boost: вихід налаштовується вище за поточну напругу на вході. Діапазони 10–32 В і 12–35 В не означають, що будь-яке вихідне значення доступне за будь-якого входу. Наприклад, перетворювач не призначений для отримання 12 В від джерела, напруга якого вища за 12 В.
Під час підвищення напруги джерело має віддати достатню потужність із запасом на втрати. Тому допустимий вихідний струм визначається не лише межею 6 А, а й вхідною напругою, струмовою можливістю джерела, перерізом проводів, якістю контактів і температурою плати.
Регулювання та тепловий режим
Багатообертовий потенціометр дає змогу плавно налаштувати вихід у межах 12–35 В. Перед підключенням споживача виставте напругу без навантаження та перевірте її зовнішнім вимірювальним приладом.
Два радіатори відводять тепло в режимах помірного навантаження. Для роботи понад 100 Вт потрібен спрямований потік повітря; навіть за меншої потужності додаткове охолодження може знадобитися у закритому корпусі, за високої температури довкілля або при значному підвищенні напруги.
Максимальні значення без подвійного трактування
Межі 150 Вт і 6 А потрібно виконувати одночасно, але вони не гарантують роботу з обома максимальними значеннями в кожному режимі. Залишайте запас за потужністю, контролюйте вхідний струм, стабільність виходу й нагрівання під реальним навантаженням.
Підійде / не підійде
Підійде
- для отримання 19 В або 24 В від сумісного 12-вольтового DC-джерела;
- для підвищеної шини живлення в автомобільних, автономних і лабораторних проєктах;
- для обладнання з відомими робочою напругою, полярністю, струмом і пусковим споживанням;
- для LED-пристроїв із власним драйвером або внутрішнім обмеженням струму, розрахованих на стабілізовану напругу.
Не підійде
- для зниження напруги або стабілізації виходу, якщо вхід може стати вищим за потрібне значення;
- для входу нижче 10 В чи виходу вище 35 В;
- як самостійний зарядний контролер для акумуляторів;
- як драйвер потужних світлодіодів, якщо навантаженню потрібне точне обмеження струму;
- для систем, яким необхідні гарантовані 150 Вт або 6 А у безперервному режимі без перевірки температури.
Приклади застосування
Живлення пристрою на 19 В від 12 В
Перетворювач можна налаштувати на 19 В для сумісного ноутбука, монітора або іншої електроніки. До підключення перевірте напругу, полярність роз’єму, робочий і пусковий струм конкретного пристрою.
Підвищена шина 24 В
Модуль може сформувати 24-вольтову шину від сумісного низьковольтного джерела для автоматики, контролера або іншого навантаження зі стабілізацією напруги. Джерело та проводка мають витримувати вхідний струм із запасом.
Регульований канал для макетування
У лабораторному стенді модуль зручний для отримання підвищеної напруги в межах 12–35 В. Він не замінює лабораторний блок живлення з точним обмеженням струму та комплексним захистом.
Підключення та перший запуск
Перевірте джерело
Використовуйте стабільне джерело 10–32 В DC, яке витримує потрібний вхідний струм. Для першого запуску бажане джерело з регульованим обмеженням струму.
Звірте клеми й полярність
На знеструмленій схемі під’єднайте джерело до входу, не плутаючи IN з OUT, «плюс» із «мінусом». Навантаження поки не підключайте.
Налаштуйте вихід
Під’єднайте вольтметр до виходу й повільно обертайте потенціометр до потрібного значення в межах 12–35 В. Якщо реакція спочатку непомітна, не робіть різких поворотів: багатообертовому регулятору може знадобитися кілька обертів.
Перевірте роботу під навантаженням
Знеструмте систему, підключіть споживача, знову подайте живлення та проконтролюйте вихідну напругу, вхідний струм і температуру. Якщо напруга просідає або модуль швидко нагрівається, зменште навантаження чи посильте охолодження.

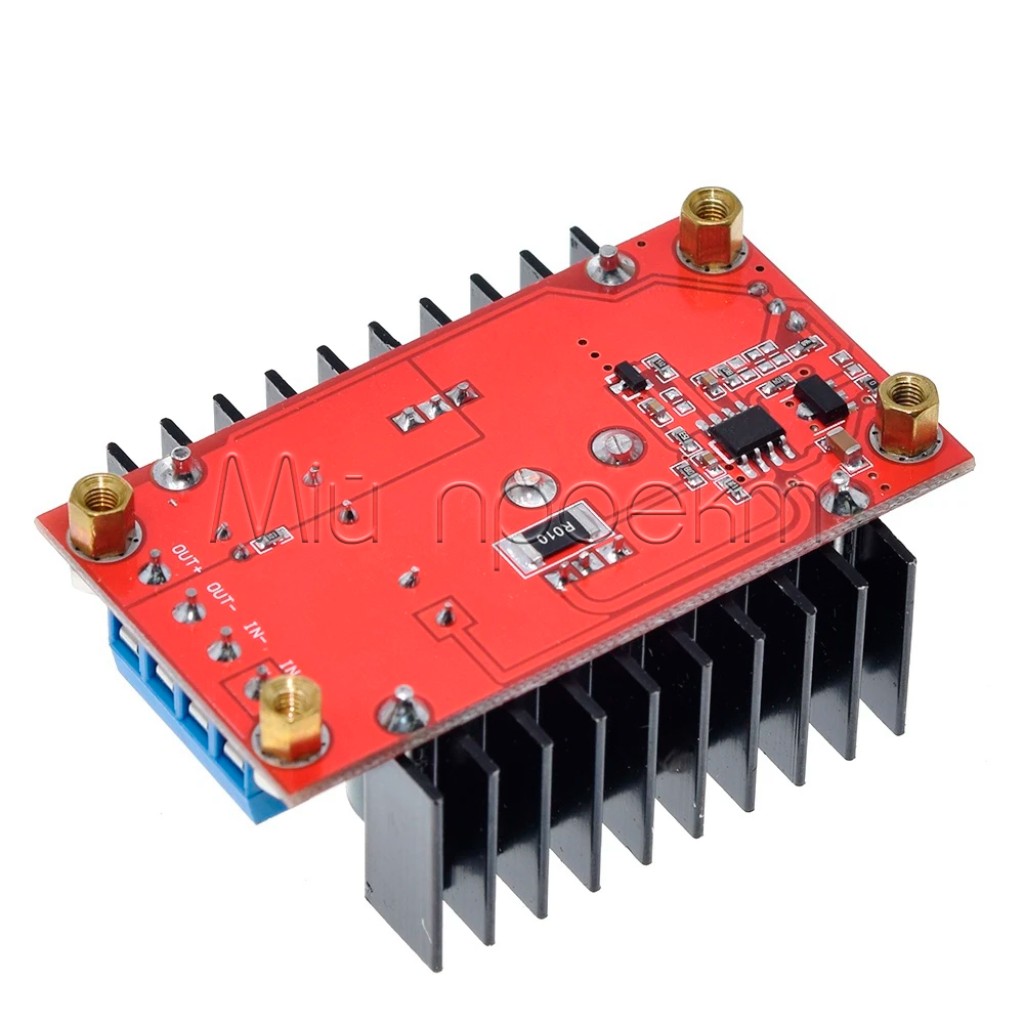

Комплектація
- модуль підвищувального DC-DC перетворювача;
- латунні монтажні стійки.
Обмеження та безпека
Спочатку виставте напругу
Неправильно налаштований вихід може пошкодити підключений пристрій. Завжди перевіряйте напругу вимірювальним приладом до підключення навантаження.
Не плутайте полярність, вхід і вихід
Помилкове підключення може пошкодити перетворювач, джерело або споживача. Усі з’єднання виконуйте при вимкненому живленні.
Передбачте зовнішній запобіжник
За живлення від акумулятора або автомобільної мережі встановіть запобіжник якомога ближче до джерела. Номінал підбирайте за допустимим струмом проводки та системи; для ланцюгів 12 або 24 В можна використати автомобільний запобіжник Mini потрібного номіналу з відповідним тримачем.
Охолоджуйте силову частину
Для навантаження понад 100 Вт потрібен активний обдув. Якщо в конструкції є окрема 12-вольтова лінія, для спрямованого потоку повітря можна додати 12-вольтовий вентилятор відповідного розміру. Не перекривайте радіатори та не монтуйте плату в герметичному корпусі без тепловідведення.
Не використовуйте як зарядний або CC-драйвер
Регулювання вихідної напруги не замінює алгоритм заряджання акумулятора чи точне обмеження струму для потужних світлодіодів. Для таких задач потрібен спеціалізований контролер.
Захистіть відкриту плату
Не допускайте контакту плати з металевими деталями, вологою або струмопровідним пилом. Під час монтажу залиште повітряний зазор під платою та доступ повітря до радіаторів.
FAQ
Чи може цей перетворювач знижувати напругу?
Ні. Це boost-модуль: вихід має бути вищим за фактичну напругу джерела.
Чи можна постійно навантажувати модуль на 150 Вт або 6 А?
Максимальні значення не є гарантією безперервної роботи. Тривалий режим визначається вхідною напругою, ступенем підвищення, можливостями джерела, проводкою та охолодженням; понад 100 Вт потрібен активний обдув.
Чи можна живити ноутбук на 19 В?
Можна лише для сумісного ноутбука після перевірки точної напруги, полярності штекера, робочого та пускового струму. Спочатку налаштуйте 19 В без навантаження й лише потім підключайте пристрій.
Чи потрібен зовнішній вимірювальний прилад?
Так, щонайменше для першого налаштування. Для постійного контролю виходу до 35 В підійде трипровідний цифровий вольтметр; якщо потрібно одночасно бачити напругу та струм, виберіть вольтметр-амперметр із зовнішнім шунтом.
Чи можна заряджати акумулятор без окремого контролера?
Ні. Для акумулятора потрібні обмеження струму, алгоритм заряджання для конкретної хімії та відповідний захист батареї.
Альтернатива для іншого діапазону
- Якщо потрібен вхід від 4 В, вихід до 45 В або вбудована індикація, розгляньте підвищувальний перетворювач XH-M411. Його максимальна потужність становить до 100 Вт, а 5 А стосуються пікового вхідного струму.
