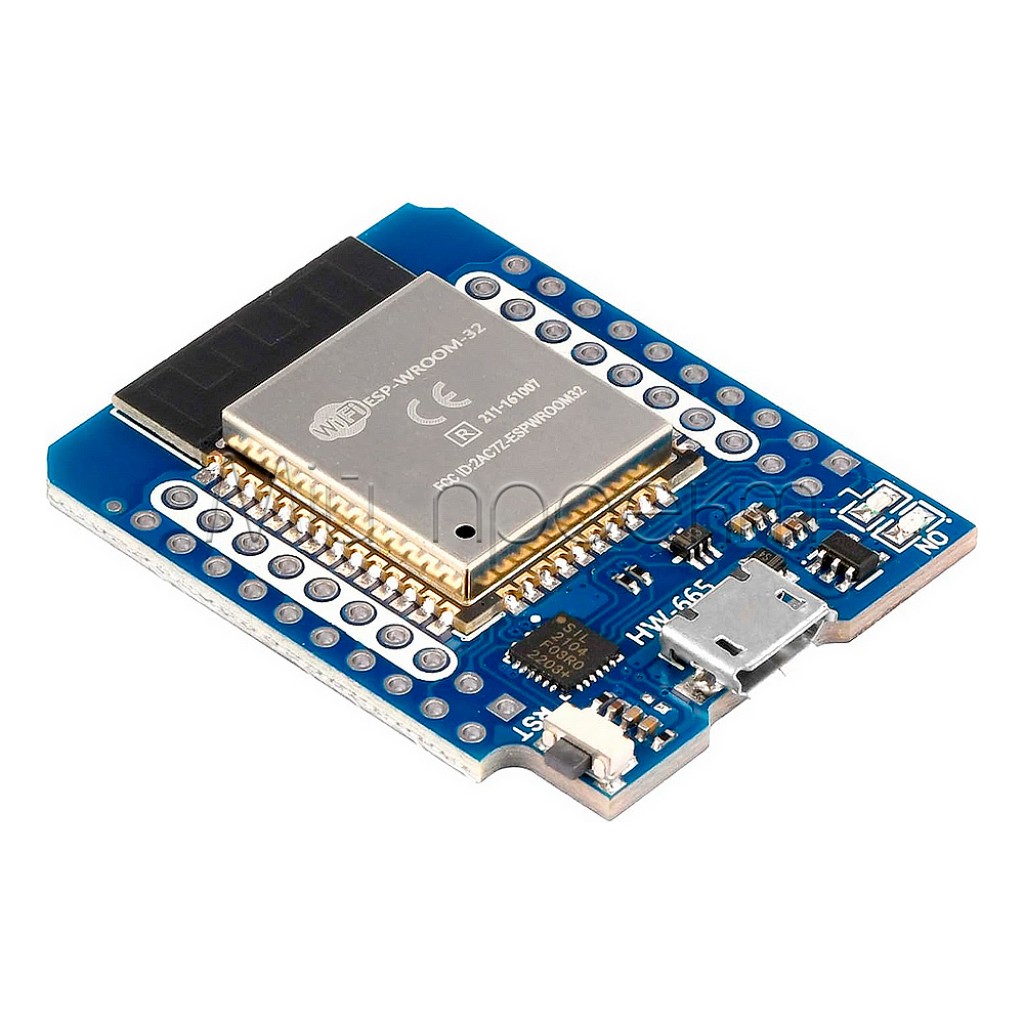

Коротко про ESP32 MiniKit з CP2104

ESP32 MiniKit з CP2104 — компактна плата розробника на базі ESP-WROOM-32 для бездротових датчиків, IoT-вузлів, навчальних стендів і домашньої автоматизації.^[1] ESP32 поєднує Wi-Fi 2,4 ГГц і Bluetooth 4.2, а міст CP2104 забезпечує програмування та послідовний обмін із комп’ютером через USB.^[3]^[4]

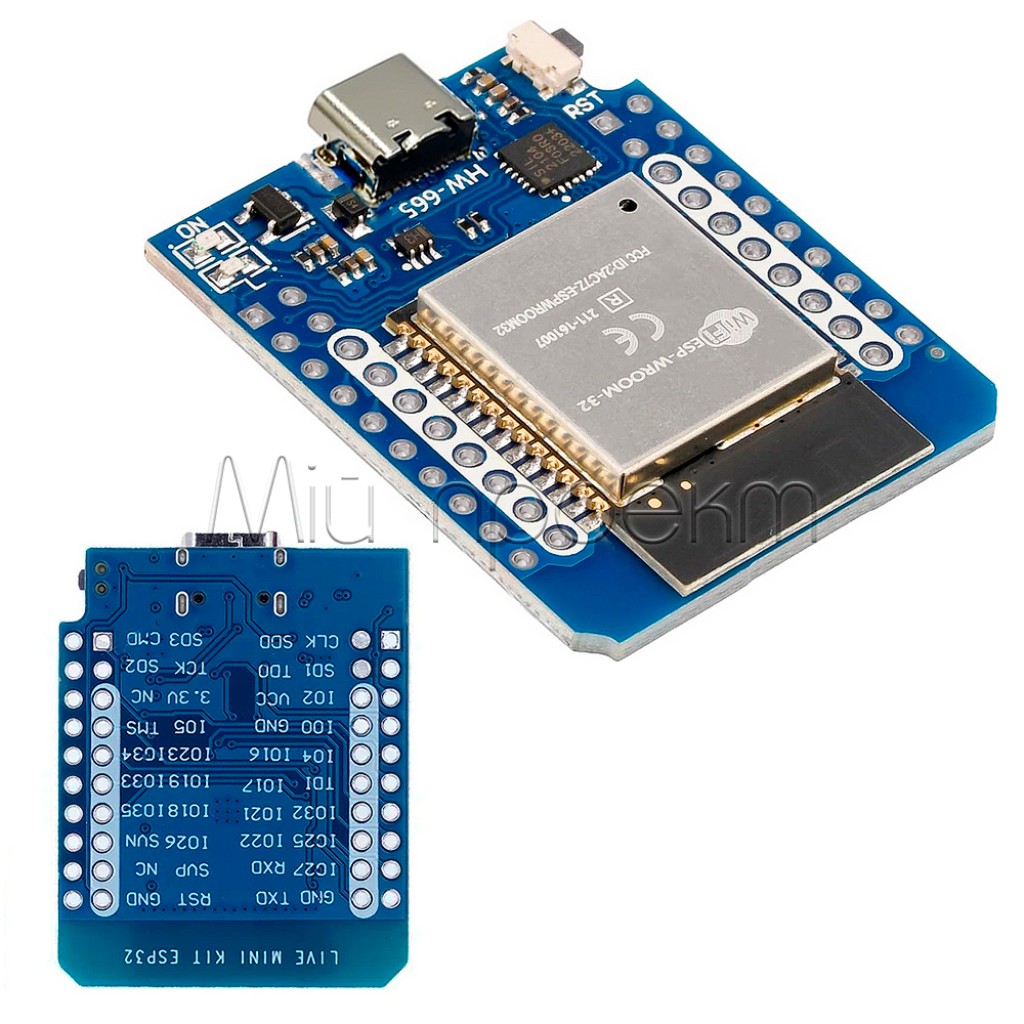

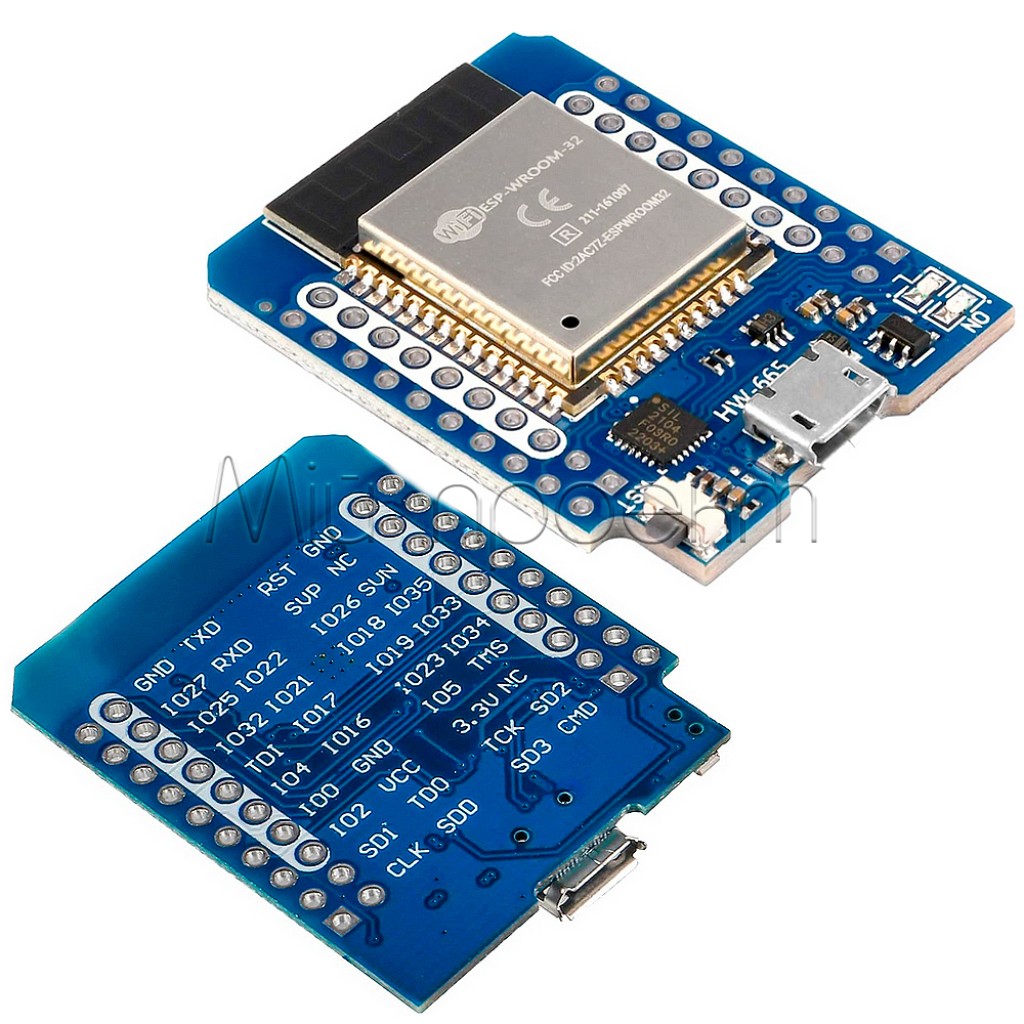

На платі є роз’єми Micro-USB та USB Type-C, 4 МБ флеш-пам’яті й виведені інтерфейси UART, SPI, I²C та ADC. Основна умова сумісності: сигнальні лінії ESP32 працюють із логікою 3,3 В; 5-вольтову периферію не можна підключати до GPIO без узгодження рівнів.

Ключові характеристики

Платформа: ESP32 MiniKit на базі ESP-WROOM-32
Процесор: 32-бітний двоядерний Xtensa LX6, до 240 МГц
Флеш-пам’ять: 4 МБ
Вбудована SRAM ESP32: 520 КБ; частина пам’яті використовується системою та фреймворком
Wi-Fi: 2,4 ГГц, IEEE 802.11 b/g/n
Bluetooth: Bluetooth 4.2 BR/EDR та Bluetooth LE
USB–UART: CP2104

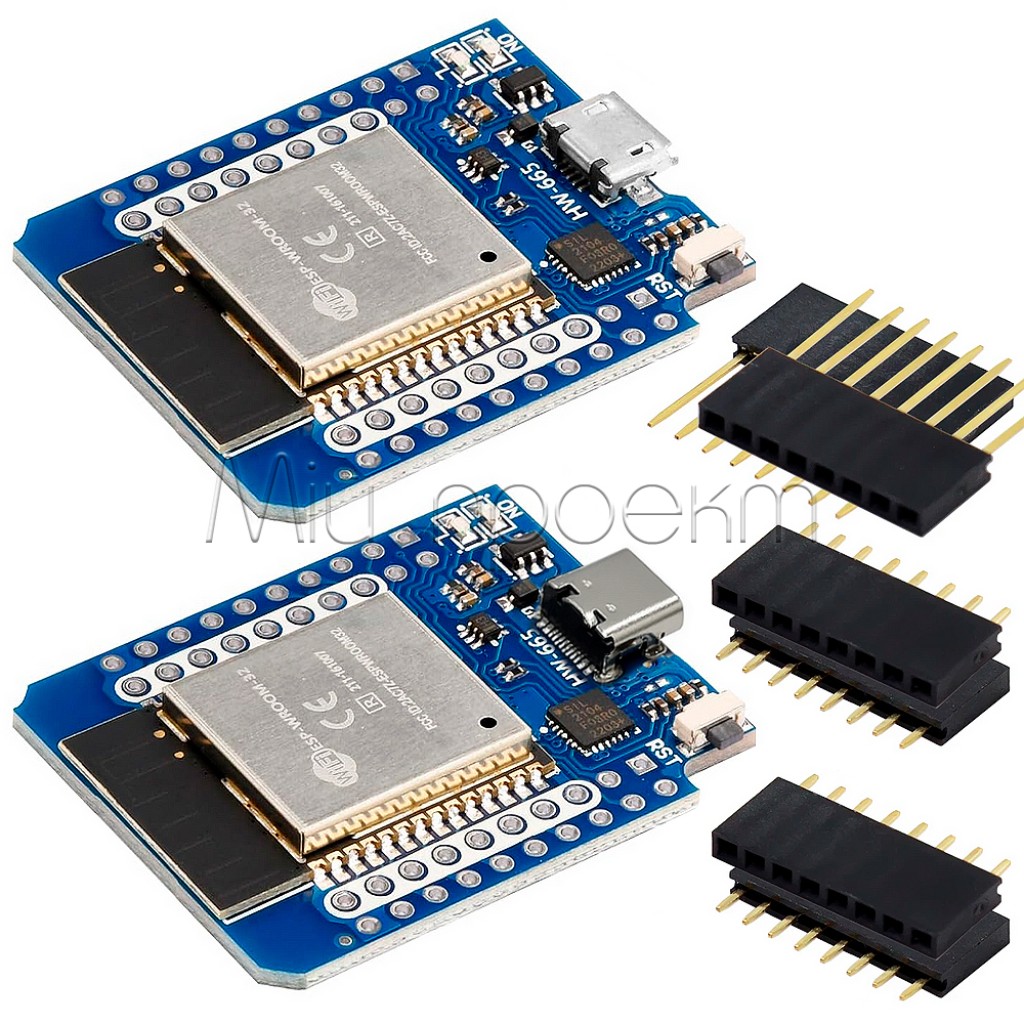

USB-роз’єми: Micro-USB та USB Type-C
Інтерфейси: UART, SPI, I²C, ADC
Логічний рівень GPIO: 3,3 В

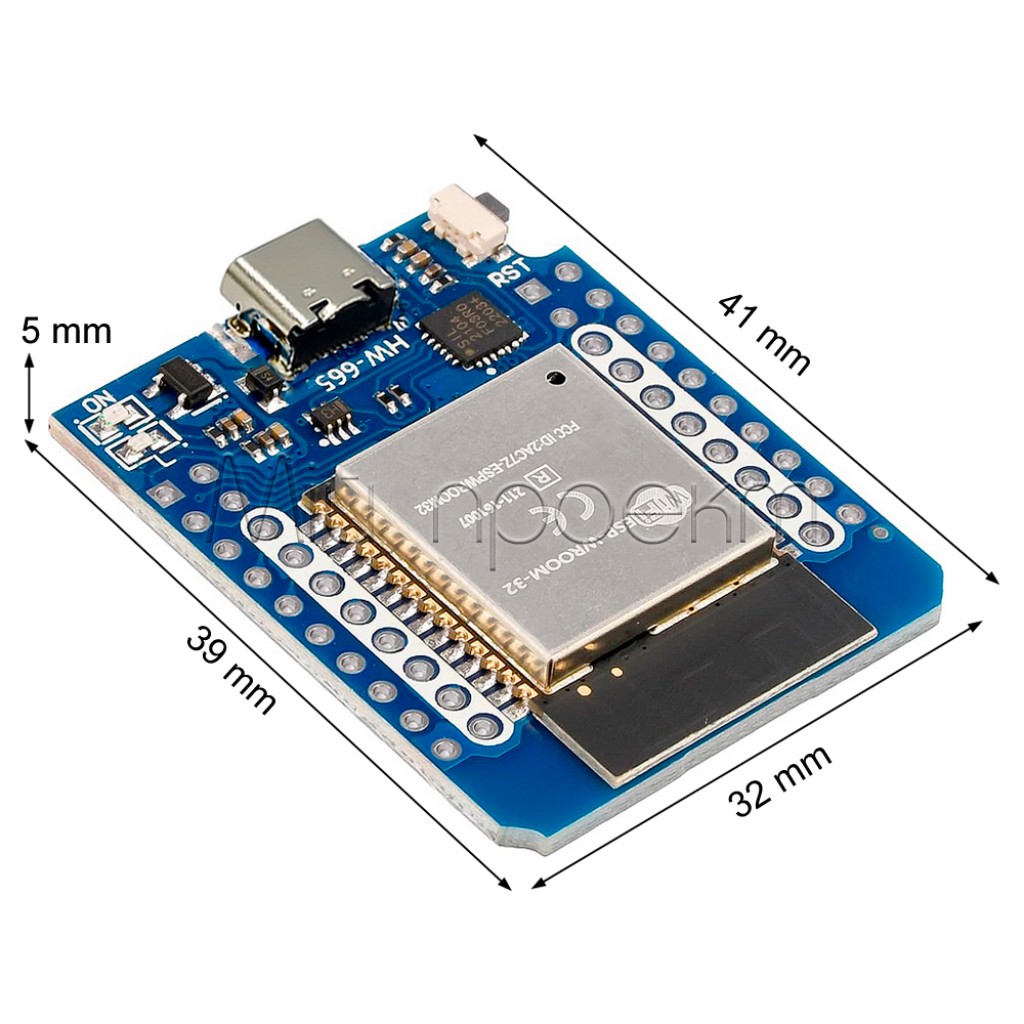

Розміри: 41 × 32 × 5 мм
Маса: 5 г

Детальний опис та особливості

ESP32 для локальної логіки та бездротового зв’язку

Двоядерний ESP32 може одночасно обробляти дані датчиків, керувати інтерфейсами та підтримувати мережевий обмін. Wi-Fi працює в діапазоні 2,4 ГГц, а Bluetooth 4.2 підтримує класичний режим BR/EDR і Bluetooth LE.^[3] Плата не підтримує Wi-Fi 5 ГГц.

У ESP32 є 520 КБ вбудованої SRAM, але програма не отримує весь цей обсяг як вільну оперативну пам’ять: частину займають системні компоненти, мережеві стеки та вибраний фреймворк. Для великих буферів, складних вебінтерфейсів або обробки зображень потрібно оцінювати фактично доступну пам’ять у конкретній прошивці.

USB-підключення через CP2104

CP2104 перетворює USB на UART і створює в операційній системі віртуальний послідовний порт.^[4] Тому USB-з’єднання призначене насамперед для прошивання, журналу налагодження та обміну через UART. Це не нативний USB-інтерфейс ESP32 для проєктів HID, USB Mass Storage або USB MIDI.

Для з’єднання потрібен кабель із лініями даних, а не кабель лише для заряджання. Якщо послідовний порт не з’явився автоматично, встановіть драйвер CP210x VCP для своєї операційної системи.^[4]

Середовища розробки

Плату можна програмувати через Arduino core для ESP32, ESP-IDF або PlatformIO; у PlatformIO для MH ET LIVE ESP32MiniKit передбачений профіль mhetesp32minikit із 4 МБ флеш-пам’яті.^[2] Також можна встановити сумісну збірку MicroPython для класичного ESP32. Версію пакета плат і бібліотек варто обирати під поточний проєкт, а не прив’язуватися до застарілої фіксованої версії.

GPIO та підключення периферії

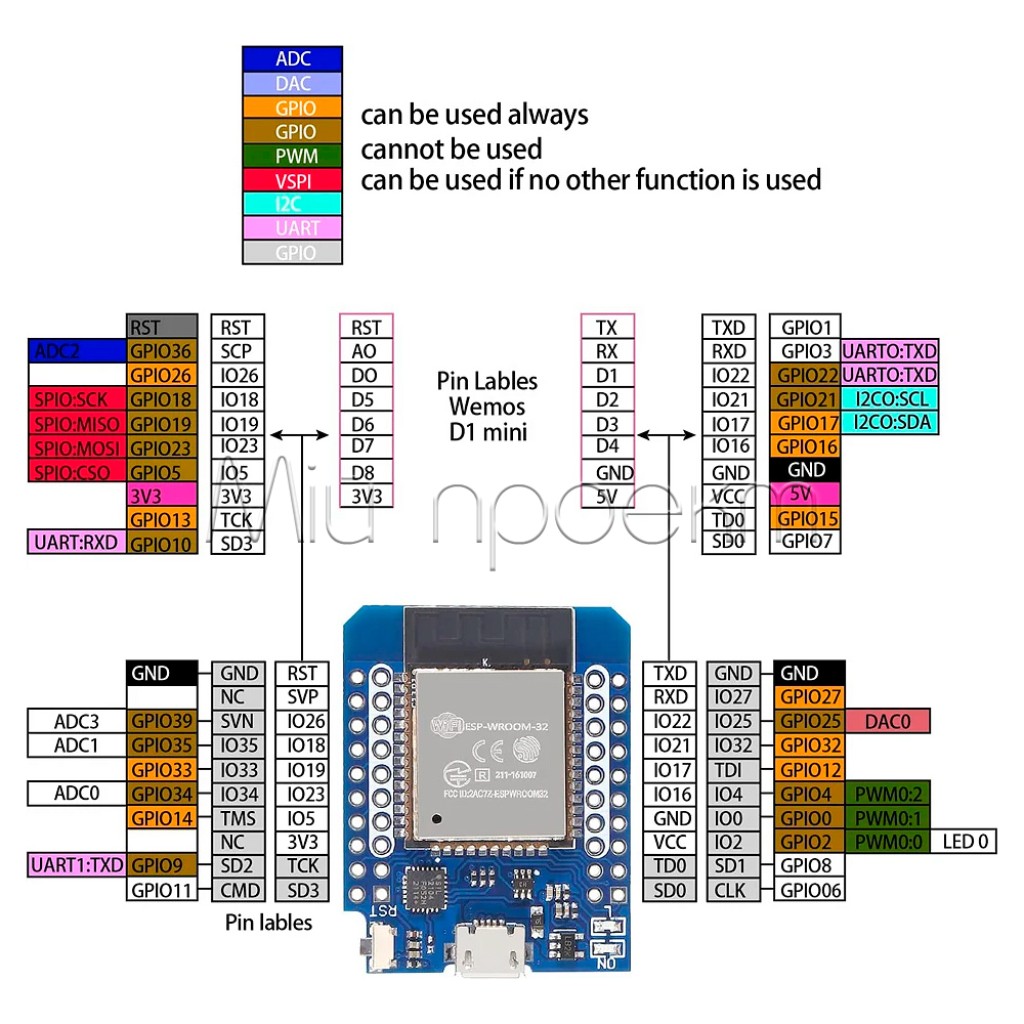

UART, SPI, I²C та ADC дають змогу підключати цифрові датчики, дисплеї, зовнішні перетворювачі та інші низьковольтні модулі. Функції виводів ESP32 мультиплексуються, а GPIO0, GPIO2, GPIO12 і GPIO15 впливають на запуск або режим завантаження.^[3]^[5] Перед вибором контактів потрібно звірити розпіновку саме отриманої плати й перевірити вимоги підключеної периферії.

Підійде / не підійде

Підійде

для Wi-Fi датчика, домашньої метеостанції або реєстратора даних;
для Bluetooth LE маяка, пульта налаштування або бездротового інтерфейсу;
для навчання ESP32, Arduino core, ESP-IDF, PlatformIO чи MicroPython;
для прототипів із периферією на 3,3 В через UART, SPI, I²C або аналогові входи;
для керування зовнішніми навантаженнями через належний драйвер, транзисторний каскад або релейний модуль із сумісним входом.

Не підійде

для прямого підключення 5-вольтових сигналів до GPIO;
для проєктів, яким потрібен нативний USB-пристрій HID, Mass Storage або USB MIDI;
для Wi-Fi мереж лише в діапазоні 5 ГГц;
для налагодження через вбудований JTAG-пробник: на платі його немає, потрібен зовнішній інструмент;^[2]
для безпосереднього живлення двигунів, реле, нагрівачів або потужних світлодіодів від GPIO.

Приклади застосування

Бездротовий монітор мікроклімату

ESP32 MiniKit може опитувати цифровий датчик температури та вологості, обробляти показання й передавати їх через Wi-Fi. Датчик слід живити від сумісної напруги, а сигнальні рівні узгодити з логікою 3,3 В.

Реєстратор і віддалений контроль

Плата може збирати дані через I²C, SPI, UART або ADC, зберігати проміжні значення у флеш-пам’яті та надсилати їх на локальний сервер. Обсяг буферів і частоту запису потрібно обрати з урахуванням ресурсу флеш-пам’яті.

Керування освітленням або виконавчим модулем

GPIO може подавати керувальний сигнал на зовнішній драйвер, MOSFET або сумісний релейний модуль. Живлення навантаження має бути окремо розраховане, а землі низьковольтної частини — з’єднані відповідно до схеми.

Bluetooth-налаштування пристрою

Bluetooth LE можна використати для передавання параметрів конфігурації зі смартфона без підключення плати до локальної Wi-Fi мережі. Потрібний профіль і програму на стороні телефона розробляють окремо.

Підключення та перший запуск

Огляньте маркування
До подавання живлення звірте написи на контактах, орієнтацію плати та розташування кнопок. Не переносіть розпіновку з іншої ревізії або зовні схожої D1 mini-плати без перевірки.
Підключіть один USB-кабель
Використайте Micro-USB або USB Type-C кабель із передаванням даних. Не підключайте обидва USB-роз’єми одночасно.
Перевірте послідовний порт
Після підключення знайдіть новий COM або tty-порт. Якщо його немає, перевірте кабель і роз’єм, а потім встановіть офіційний драйвер CP210x VCP.^[4]
Налаштуйте середовище
Встановіть актуальну підтримку ESP32. У PlatformIO виберіть mhetesp32minikit; в іншому середовищі використайте сумісний профіль класичного ESP32 з 4 МБ flash і перевірте відповідність розпіновки.
Завантажте простий тест
Спочатку прошийте мінімальний приклад і перевірте повідомлення в послідовному моніторі. Якщо автоматичний перехід до завантажувача не спрацьовує, утримуйте BOOT або підтягніть GPIO0 до GND під час скидання відповідно до маркування плати.^[5]
Додавайте периферію без живлення
Від’єднайте USB, підключіть спільну землю, живлення та сигнали зовнішнього модуля, перевірте полярність і логічні рівні, а лише потім знову подайте живлення.

Сумісні товари та аксесуари

Для кліматичного IoT-вузла можна обрати датчик AHT10 для температури й вологості або модуль AHT20 + BMP280, якщо додатково потрібний атмосферний тиск. Обидва варіанти підключають через I²C після перевірки живлення, адрес і розпіновки.
Для обміну сигналами з 5-вольтовою периферією використовуйте 4-канальний перетворювач логічних рівнів; перед застосуванням перевірте, чи підходить його схема до типу та швидкості конкретного сигналу.
Для тимчасового монтажу датчиків, резисторів і перемичок зручно використати макетну плату на 400 отворів. Механічну посадку самої ESP32 MiniKit потрібно перевірити за відстанню між рядами контактів.

Обмеження та безпека

Не подавайте 5 В на GPIO

Сигнальні входи та виходи ESP32 розраховані на логіку 3,3 В.^[3] Живлення 5-вольтового модуля не означає, що його вихід безпечний для ESP32; за потреби використовуйте перетворювач рівнів або інше перевірене узгодження.

Не поєднуйте джерела живлення без схеми

Не підключайте одночасно Micro-USB, USB Type-C та зовнішнє живлення, якщо розв’язка джерел для конкретної плати не підтверджена. Зворотний струм між джерелами може пошкодити плату, порт комп’ютера або блок живлення.

GPIO не живить навантаження

Двигуни, реле, нагрівачі, потужні світлодіоди й інші навантаження підключайте через розрахований драйвер та окреме живлення. Додайте захист від імпульсів для індуктивних навантажень.

Обережно зі стартовими GPIO

Зовнішні підтягування або активні сигнали на GPIO0, GPIO2, GPIO12 і GPIO15 можуть завадити запуску чи прошиванню.^[5] Якщо плата перестала стартувати після підключення модуля, спочатку від’єднайте цей модуль і перевірте рівні на стартових контактах.

FAQ

Для чого на платі CP2104?

CP2104 перетворює USB на UART, завдяки чому комп’ютер бачить плату як послідовний порт для прошивання та обміну даними.

Чи є USB Type-C нативним USB ESP32?

Ні. USB-з’єднання працює через міст CP2104, а не як нативний USB-контролер мікроконтролера. Для HID, Mass Storage або USB MIDI потрібна інша плата з відповідною USB-підтримкою.

Чому комп’ютер не бачить плату?

Насамперед перевірте, чи підтримує кабель передавання даних, спробуйте інший USB-порт і встановіть драйвер CP210x VCP. Якщо порт з’явився, але прошивання не починається, переведіть ESP32 у режим завантаження кнопками BOOT та EN/RESET.

Який профіль обрати в PlatformIO?

Для MH ET LIVE ESP32MiniKit у PlatformIO використовується ідентифікатор mhetesp32minikit.^[2] Для іншої ревізії плати додатково звірте розпіновку та параметри flash.

Чи можна підключити датчик із живленням 5 В?

Можна лише після окремої перевірки живлення та сигнальних рівнів. Якщо вихід датчика формує 5 В, між ним і GPIO ESP32 потрібне коректне узгодження до 3,3 В.

Чи можна живити реле або двигун від плати?

Безпосередньо від GPIO — ні. Використовуйте зовнішній драйвер, окреме джерело з достатнім струмом і захист від імпульсів; сумісність керувального входу перевіряйте окремо.

Документи та джерела

MH-ET LIVE, ESP32-MINI-KIT repository — застосування ESP-WROOM-32 у платформі ESP32 MiniKit.
PlatformIO, MH ET LIVE ESP32MiniKit board documentation — частота процесора, 4 МБ flash, профіль плати, фреймворки та відсутність вбудованого debug-пробника.
Espressif Systems, ESP32 Series Datasheet, version 5.3 — архітектура, SRAM, Wi-Fi, Bluetooth, периферія, живлення та обмеження GPIO.
Silicon Laboratories, CP2104 Single-Chip USB-to-UART Bridge Datasheet, revision 1.2 — призначення CP2104 та робота через VCP.
Espressif Systems, ESP32 Boot Mode Selection — режим завантаження, GPIO0 та вплив стартових контактів.
