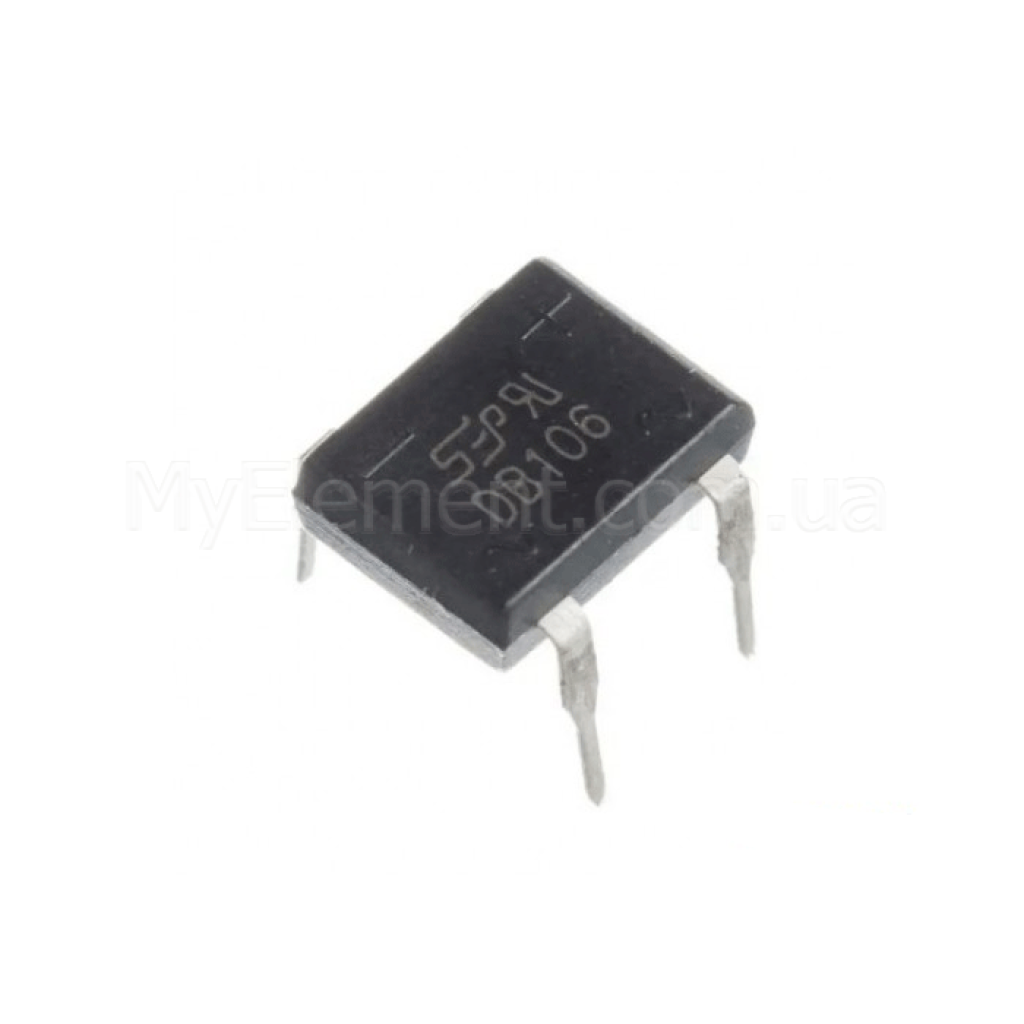

Діодний міст DB106 корпус DIP4 (1А 800V)

Name: Діодний міст DB106 корпус DIP4 (1А 800V)
Brand: Мій Проект
SKU: 5521
Price: 3.50 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5521

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Діодний міст DB106 корпус DIP4 (1А 800V)

В наявності

Код товару: 5521

3.50 грн

Знайшли дешевше?

Максимальна напруга:800 V

Максимальний струм:1 А

Тип корпусу:DIP4

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Діодний міст DB106 корпус DIP4 (1А 800V)

Код товару: 5521

3.50 грн

Опис

Діодний міст DB106 DIP4

Однофазний діодний міст на 1 А та 800 В у корпусі DIP4 для випрямлення змінної напруги в AC‑DC вузлах електроніки.

Основні переваги

Скляне пасивування переходів

Підвищена надійність і стабільність параметрів завдяки glass‑passivated чип‑структурі.

Висока імпульсна витримка

Стійкість до кидків струму: до 30 А (8.3 мс півхвиля синуса) та 60 А (1 мс квадрат).

Низьке падіння напруги

Макс. пряма напруга на діод V_F ≤ 1.0 В при 0.5 А (T_j=25°C).

Відповідність екостандартам

RoHS/Lead‑Free; епоксидна компаунда відповідає UL 94 V‑0; Halogen‑Free (“Green”).

Ключові характеристики

Тип:	Однофазний діодний міст (Single Phase Bridge Rectifier)
Корпус:	DIP4, THT (4 виводи)
Середній випрямлений струм I_F(AV):	1 А (при T_A=40°C)
Повторювана зворотна напруга V_RRM:	800 В
RMS вхідна напруга V_RMS:	560 В
Піковий неперіодичний імпульсний струм I_FSM:	30 А (8.3 мс, півхвиля синуса)
I_FSM (короткий імпульс):	60 А (1 мс, квадрат)
Пряма напруга на діод V_F:	≤ 1.0 В @ I_F=0.5 А, T_j=25°C
Струм витоку I_R:	≤ 5 µА @ V_R (25°C); ≤ 100 µА @ V_R (125°C)
Ємність переходу C_J (тип.):	12 пФ @ V_R=4 В, f=1 МГц, 25°C
Діапазон температур переходу/зберігання:	−55…+150 °C
Тепловий опір:	R_th(J‑L)=15 °C/Вт; R_th(J‑A)=40 °C/Вт (монтаж на ПП 35×25×1.7 мм)
Габарити корпусу (мм):	A 8.05–8.51; B 6.20–6.50; C 7.60–8.90; D 6.01–7.60; E 2.60–3.30; G 0.41–0.56; H 5.00–5.20

Детальні технічні параметри

Серія DB101–DB107; модель DB106 відповідає класу 800 В.
Позначення виводів на корпусі: «+», «−», «~», «~» (див. ескіз корпусу).
Монтаж THT; діаметр виводів приблизно 0.41–0.56 мм; міжвивідний інтервал H 5.00–5.20 мм.
Матеріали: Halogen‑Free; епоксид UL 94 V‑0; свинцеве покриття без свинцю (RoHS).
Графіки в паспорті: дерейтінг струму, імпульсний струм vs. цикли 60 Гц, типові V‑I, витік та ємність.

Примітка: параметри базуються на документації Micro Commercial Components (MCC) для DB106. Джерело: MCC Datasheet (PDF).

Основні сфери застосування

Випрямлення однофазної змінної напруги в AC‑DC колах.
Вузли входу живлення на друкованих платах.
Загальне застосування як платний діодний міст у малопотужних перетворювачах.

Сумісні позначення та альтернативи

У межах тієї ж серії та корпусу доступні близькі моделі: DB105 (600 В) та DB107 (1000 В) — вибір залежить від потрібної максимальної зворотної напруги.

Питання-відповіді (FAQ)

Який максимальний середній струм моста?

1 А при температурі навколишнього середовища 40 °C (I_F(AV)).

Яку напругу витримує DB106?

Повторювана зворотна напруга V_RRM=800 В; RMS вхідна — 560 В.

Яке падіння напруги очікувати на виході моста?

У провідному шляху два діоди; для кожного V_F ≤ 1.0 В @ 0.5 А (25 °C), отже сумарно орієнтовно до ~2.0 В за цих умов.
