Коротко про MP2482 5 В / 5 А

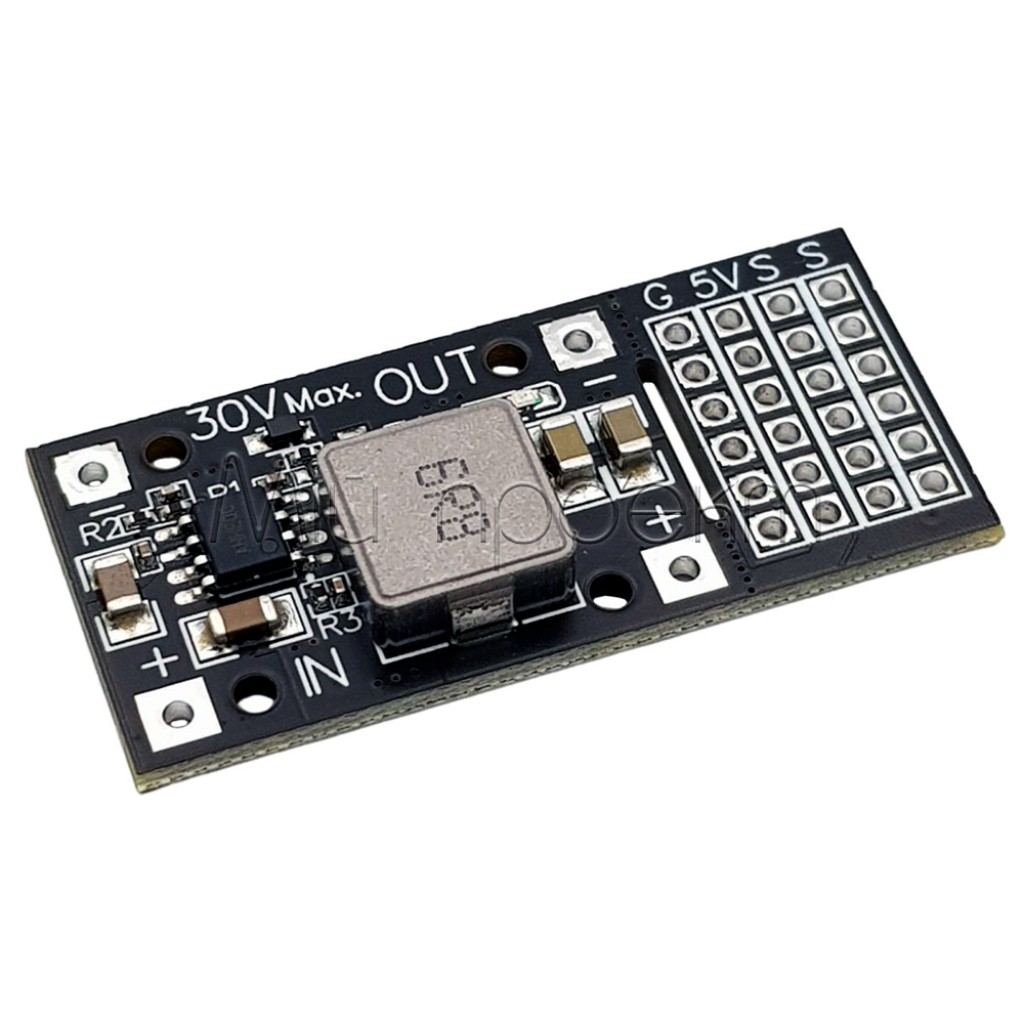

MP2482 — понижувальний DC-DC модуль із фіксованим виходом 5 В для живлення сервоприводів та іншої сумісної електроніки. Плата приймає 7–30 В постійного струму, а для штатної роботи доцільно використовувати вхід не вище 24 В.[1]
Максимальний сумарний вихідний струм становить 5 А. Це верхнє значення для всього модуля, а не струм кожного роз’єму і не гарантія безперервної роботи на 5 А.
Ключові характеристики
- Тип
- понижувальний DC-DC перетворювач, buck
- Вхідна напруга
- 7–30 В DC; для штатної роботи рекомендовано не вище 24 В[1]
- Вихідна напруга
- 5 В, фіксована
- Максимальний вихідний струм
- до 5 А сумарно; тривалий допустимий струм залежить від охолодження, проводки та різниці напруг
- Підключення навантаження
- контактні майданчики та шість позицій для 3-контактних сервопідключень

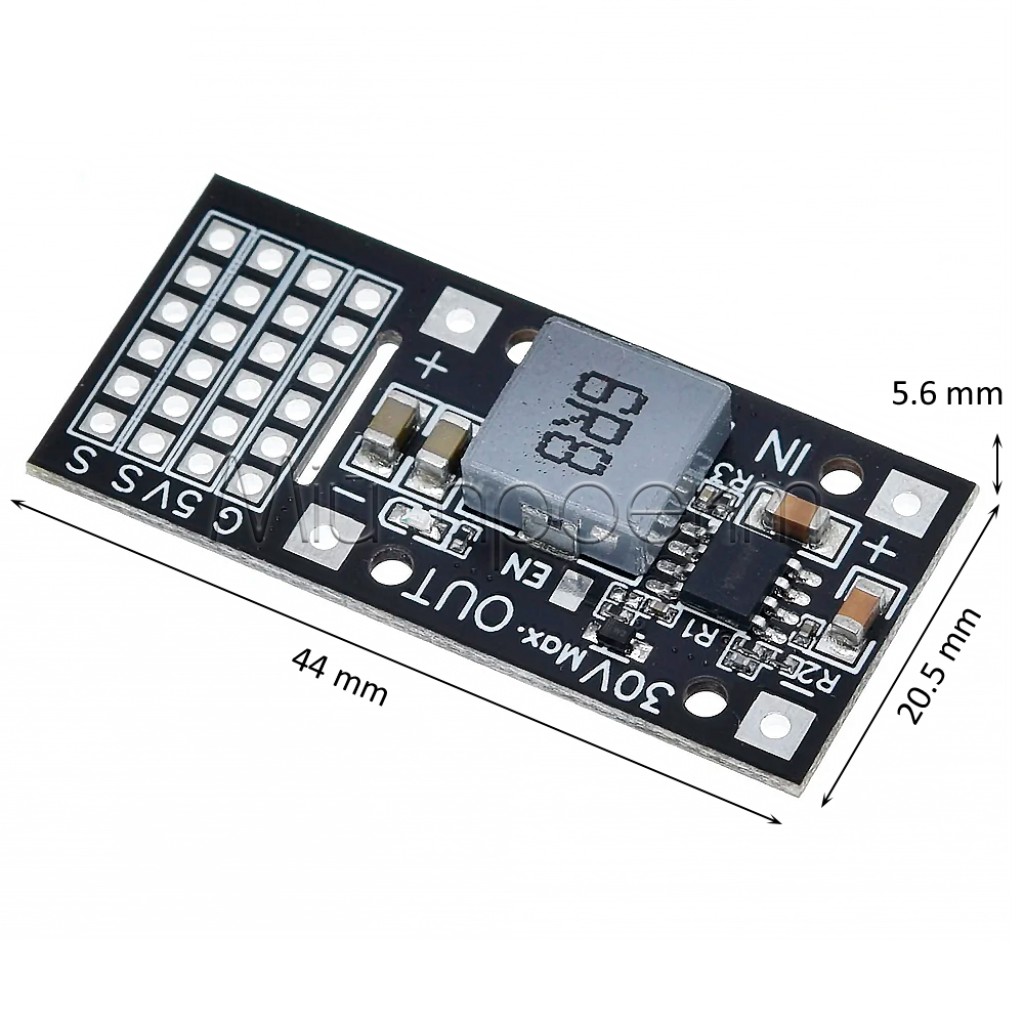

- Розміри модуля
- 44 × 20,5 × 5,6 мм
- Маса
- 5,2 г
- Призначення
- живлення 5-вольтових сервоприводів, контролерів, датчиків та інших сумісних навантажень
Детальний опис та особливості
Фіксована шина живлення 5 В
Модуль перетворює вищу постійну напругу на фіксовані 5 В. Регулятора вихідної напруги немає, тому плата підходить лише для обладнання, яке допускає живлення 5 В. Для коректного пониження вхід має залишатися в межах заявленого діапазону та бути вищим за вихід.

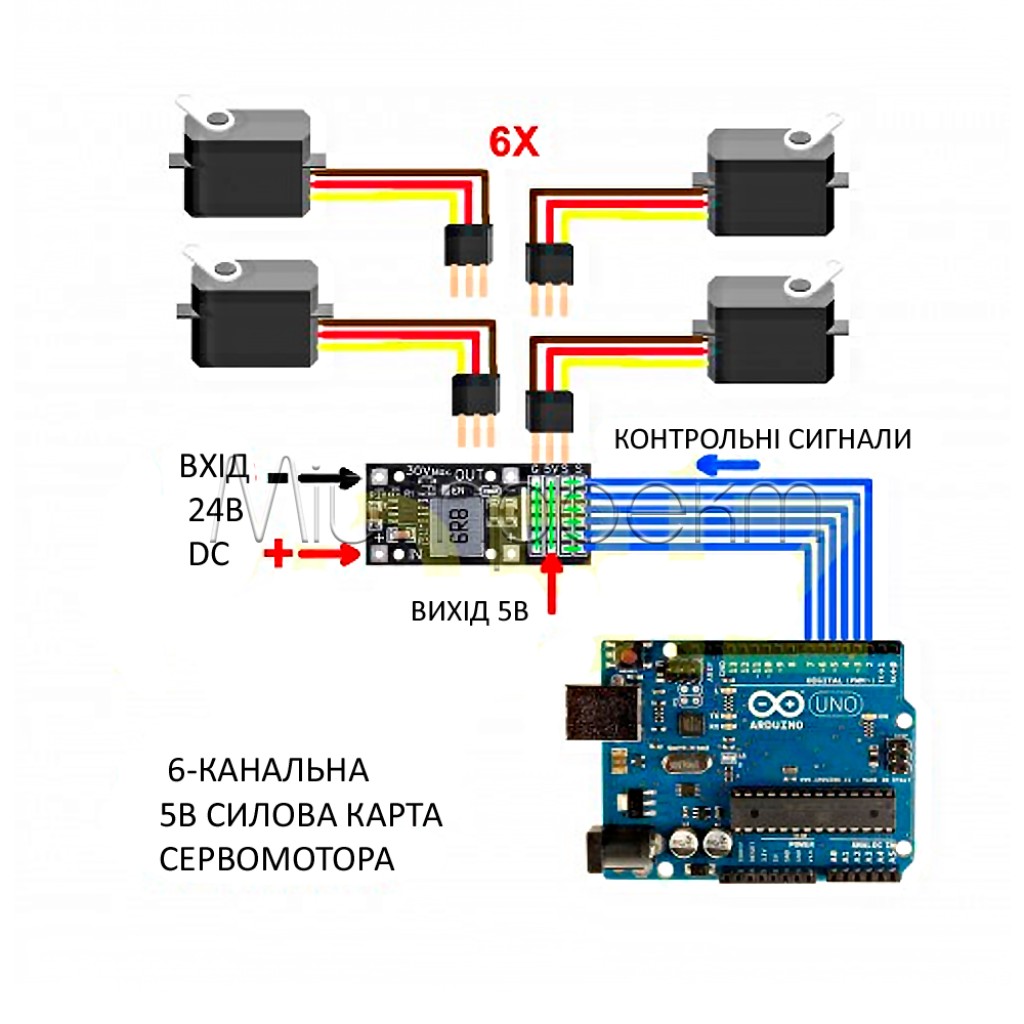

Живлення кількох сервоприводів
Контактні групи дають змогу розвести спільні лінії 5 В і GND до шести сервоприводів, а керувальні сигнали подати на відповідні контакти S. Модуль лише живить навантаження та не формує сигнали керування.
Шість підключень не означають, що будь-які шість сервоприводів можна навантажувати одночасно. Під час старту, різкої зміни положення або блокування вала струм привода може суттєво зростати, тому джерело, модуль і проводи добирають за сумарним піковим споживанням із запасом.
Тепловий режим
Втрати й нагрівання залежать від вхідної напруги, струму навантаження, вентиляції та перерізу провідників. За високого або тривалого навантаження забезпечте вільний рух повітря, контролюйте температуру плати та зменште струм, якщо вихідна напруга просідає або компоненти надмірно нагріваються.
Підійде / не підійде
Підійде
- для окремої 5-вольтової шини живлення сервоприводів у роботах, маніпуляторах і моделях;
- для пониження 12 В до 5 В у системах автоматики та прототипах;
- для живлення кількох малопотужних 5-вольтових навантажень із сумарним струмом у межах можливостей модуля;
- для компактного монтажу, де потрібні готові точки розподілу живлення сервоприводів.
Не підійде
- для навантажень, яким потрібна напруга, відмінна від 5 В;
- для підвищення напруги або роботи від джерела нижче 7 В;
- для гарантованої безперервної віддачі 5 А без перевірки нагрівання та стабільності виходу;
- для систем, яким потрібна гальванічна розв’язка між входом і виходом;
- для регулювання напруги чи обмеження струму: для таких задач краще обрати регульований модуль XL4015 CC/CV.
Приклади застосування
Маніпулятор або поворотна платформа
Модуль може створити окрему шину 5 В для кількох сервоприводів, а контролер подаватиме сигнали на контакти S. Для компактного механізму сумісним варіантом є сервопривід SG90 із робочим живленням 4,2–6 В; допустиму кількість приводів визначайте за їхнім сумарним струмом.
Робототехніка з 12-вольтовим джерелом
Плата може понизити 12 В до 5 В для сервоприводів, датчиків або контролера, якщо кожен споживач допускає 5 В, а джерело має достатню потужність для пікових навантажень.
Допоміжне живлення автоматики
Фіксовані 5 В можна використовувати для сумісних реле, індикаторів, датчиків та логічних модулів. Перед монтажем перевірте їхню робочу напругу й сумарне споживання.
Підключення та перший запуск

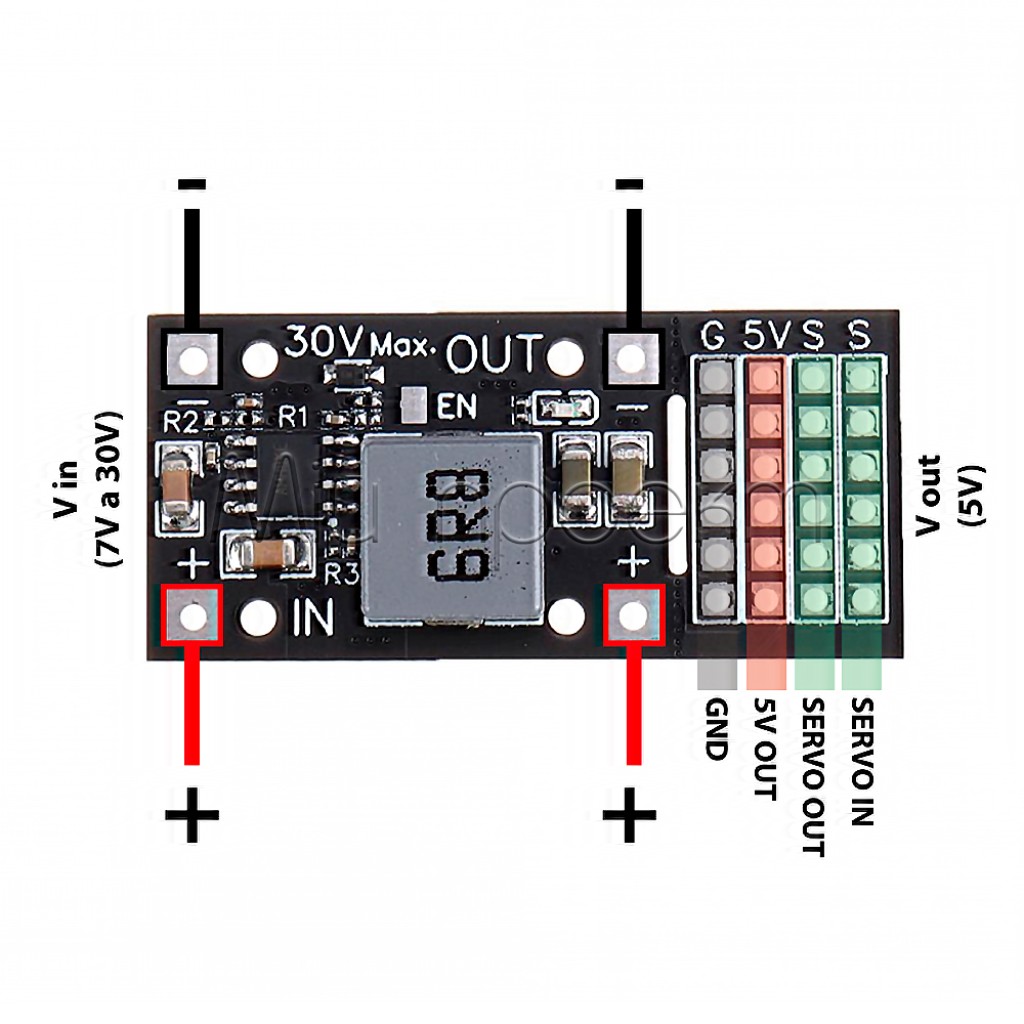

Звірте контакти
На знеструмленій платі визначте за маркуванням вхідні контакти, вихід 5 В, GND і сигнальні контакти S. Не орієнтуйтеся лише на колір проводів сервопривода.

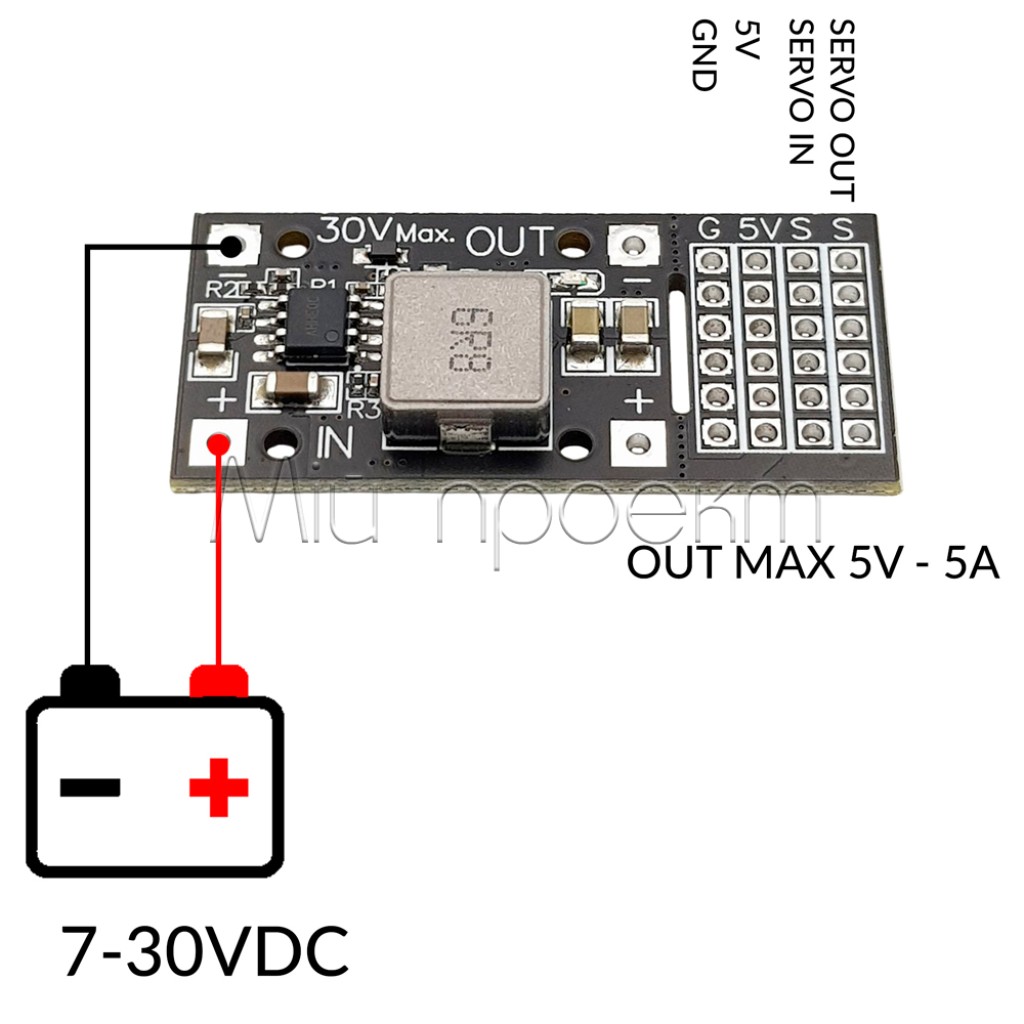

Підключіть джерело
Подайте на вхід 7–24 В DC із дотриманням полярності. Джерело та вхідні проводи повинні витримувати потрібну потужність із запасом.
Перевірте вихід
До підключення електроніки виміряйте напругу між 5 В і GND. Вона має відповідати вимогам навантаження.
Під’єднайте сервоприводи й керування
Живлення сервоприводів підключіть до 5 В і GND, сигнали — до контактів S. Земля контролера сигналів і земля модуля мають бути спільними.
Збільшуйте навантаження поступово
Спочатку перевірте один привід або невелике навантаження, потім додавайте інші, контролюючи напругу та нагрівання. Не допускайте тривалого блокування валів сервоприводів.
Обмеження та безпека
Дотримуйтеся полярності
Переполюсування входу або виходу може пошкодити модуль і підключені пристрої. Усі з’єднання виконуйте без живлення та перевіряйте перед увімкненням.
Не використовуйте 30 В як звичайний робочий режим
Для штатної експлуатації обмежте вхід напругою до 24 В.[1] Верхня межа 30 В залишає менший запас для імпульсів і нестабільності джерела.
5 А — максимальний сумарний струм
Не розраховуйте на 5 А з кожної контактної групи або на гарантовані безперервні 5 А. Ураховуйте пускові струми сервоприводів, нагрівання плати та допустимий струм проводів.
Залишайте запас за температурою
Не закривайте модуль теплоізоляційними матеріалами. За тривалої роботи під високим навантаженням забезпечте вентиляцію та контролюйте температуру силових компонентів і контактів.
Захистіть проводку
Для потужного джерела передбачте запобіжник або обмеження струму, підібране до проводів і навантаження. Не використовуйте тонкі макетні перемички у силовому колі з великим струмом.
FAQ
Чи можна одночасно підключити шість сервоприводів?
Плата має шість позицій підключення, але можливість одночасної роботи залежить від сумарного робочого й пускового струму приводів. Загальний максимум модуля — 5 А.
Чи можна постійно навантажувати модуль струмом 5 А?
Без перевірки конкретного монтажу гарантувати безперервні 5 А не можна. Контролюйте просідання вихідної напруги й нагрівання та зменшуйте навантаження за потреби.
Чи регулюється вихідна напруга?
Ні. Вихід фіксований на рівні 5 В. Для іншої напруги потрібен регульований або спеціалізований перетворювач.
Чи формує модуль сигнали керування сервоприводами?
Ні. Модуль забезпечує живлення, а керувальні сигнали на контакти S подає мікроконтролер, приймач або інший контролер із загальною землею.
Документи та джерела
- TZT, 5V 5A Servo Driver Step-down Module, сторінка виробу — межі входу й виходу готової плати, максимальний струм і рекомендація використовувати вхід нижче 24 В.
