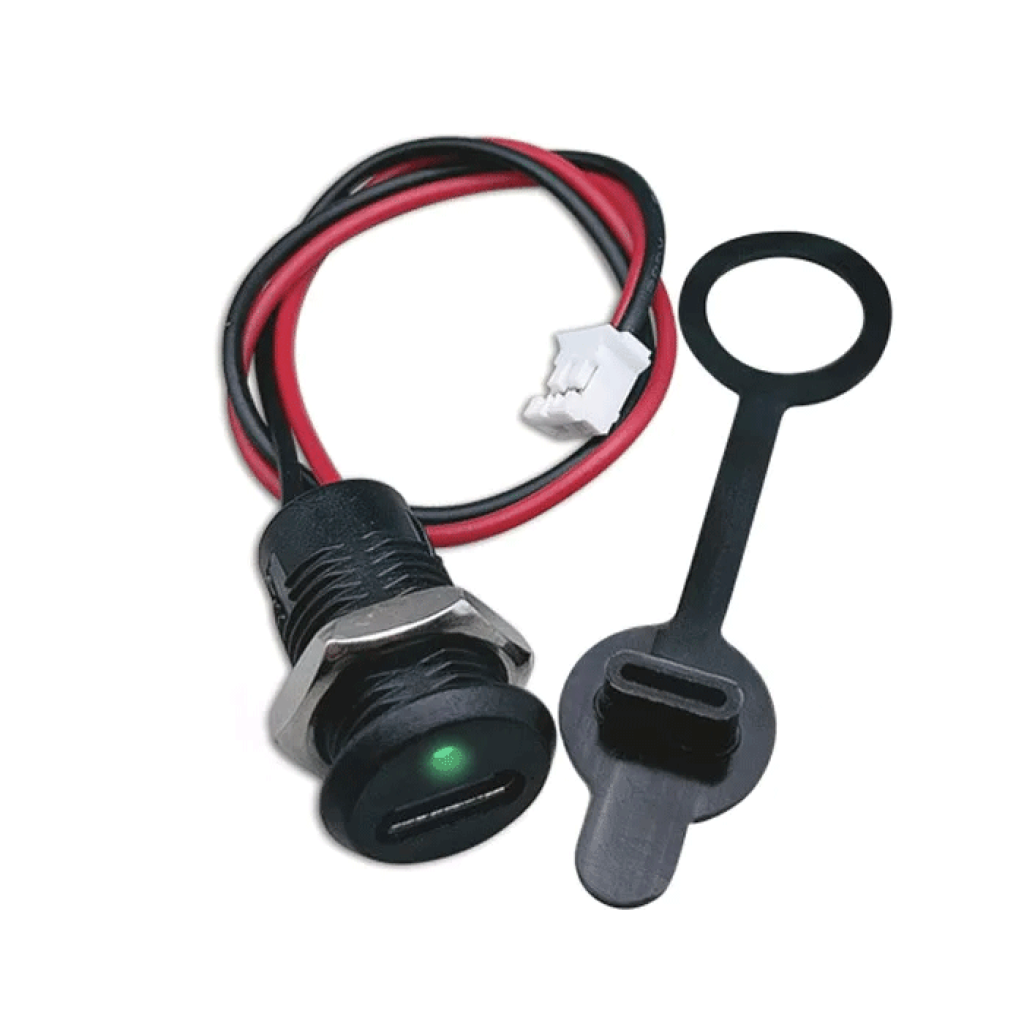

Коротко про врізний роз’єм USB Type-C
Врізний роз’єм USB Type-C призначений для виведення двопровідного входу живлення на панель корпусу. Усередині пристрою він підключається кабелем завдовжки приблизно 150 мм через 2-контактний JST PH із кроком 2,00 мм.
Це пасивний роз’єм із двома силовими лініями VBUS і GND: він не передає дані, не керує заряджанням акумулятора та не перетворює напругу. Для тривалого навантаження рекомендовано орієнтуватися на струм не більше 1 А.
Ключові характеристики
- Зовнішній роз’єм
- USB Type-C, гніздо
- Внутрішнє підключення
- JST PH 2.00-02P
- Лінії
- 2, лише живлення: VBUS і GND
- Рекомендований струм
- до 1 А
- Довжина проводу
- приблизно 150 мм
- Габарити
- Ø13,8 × 16,3 мм
- Монтаж
- врізний, у панель корпусу
- Робоча температура
- від −20 до +70 °C
- Колір
- чорний або білий, залежно від обраного виконання
- Вага
- 4 г
Детальний опис та особливості
Панельний ввід живлення
Гніздо встановлюється у стінку корпусу, а провід із JST PH 2.00-02P дає змогу під’єднати внутрішню плату або джгут без розміщення відкритого USB-роз’єму на основній платі. Така конструкція зручна для низьковольтних DIY-пристроїв, у яких потрібен доступний ззовні роз’єм живлення.
Габарит Ø13,8 × 16,3 мм допомагає оцінити місце в корпусі, але перед вирізанням панелі варто виміряти отриманий роз’єм і перевірити спосіб його фіксації. Це зменшує ризик завеликого отвору або недостатнього простору для проводу.
Що означають два контакти
Двоконтактне виконання виводить лише живлення. Ліній D+ і D− для USB-даних немає, тому гніздо не замінює повнофункціональний порт USB-C і не підходить для синхронізації, програмування чи підключення периферії.
Роз’єм також не запитує підвищені профілі USB Power Delivery: узгодження живлення USB PD відбувається через обмін між джерелом і споживачем по лінії CC.[1] Напруга 9, 12, 15 або 20 В не з’являється лише завдяки формі роз’єму USB-C; для неї потрібен окремий сумісний тригер і джерело з відповідним профілем.
Пасивна конструкція
Роз’єм не містить контролера заряду, стабілізатора або захисту акумулятора. Під’єднаний пристрій має підтримувати фактичну напругу на VBUS, а для заряджання акумулятора потрібен окремий контролер, підібраний за хімією та конфігурацією батареї.
Підійде / не підійде
Підійде
- для врізного входу живлення у панель корпусу;
- для пристрою з двопровідним живленням і споживанням не більше 1 А;
- для підключення внутрішньої плати через 2-контактний JST PH із кроком 2,00 мм;
- для корпусного DIY-проєкту, де дані USB не потрібні.
Не підійде
- для передавання даних, програмування або роботи як повнофункціональний порт USB-C;
- для автоматичного отримання 9, 12, 15 чи 20 В від USB PD без окремого тригера;
- для прямого заряджання акумулятора без контролера заряду й захисту;
- для навантаження понад рекомендовані 1 А;
- для відкритого монтажу у вологому або запиленому середовищі без додаткового захисту.
Приклади застосування
Вхід живлення для невеликого приладу
Роз’єм можна встановити на передню або задню панель корпусу та під’єднати до плати, яка розрахована на фактичну напругу джерела і струм до 1 А.
Знімне підключення внутрішнього модуля
Кабель із JST PH 2.00-02P спрощує складання та обслуговування пристрою, якщо на платі встановлена сумісна відповідна частина роз’єму й попередньо перевірена полярність.
Корпусний прототип
Панельне гніздо підходить для прототипу, де USB-C використовується лише як доступний ззовні ввід живлення, а обмін даними та USB PD не потрібні.
Підключення та перший запуск
Перевірте вимоги пристрою
З’ясуйте допустиму вхідну напругу, робочий і пусковий струм навантаження. Роз’єм не регулює параметри живлення.
Приміряйте роз’єм до панелі
Виміряйте корпус роз’єму, передбачте місце для кабелю та лише після цього виконуйте отвір.
Перевірте полярність
До підключення плати визначте мультиметром, який контакт JST відповідає VBUS, а який GND. Не покладайтеся лише на колір проводу або положення ключа.
Виконайте пробний запуск
Спочатку виміряйте напругу без навантаження, потім під’єднайте пристрій і проконтролюйте стабільність напруги та нагрівання роз’єму і проводу.
Альтернативи за способом монтажу та живлення
Для отримання фіксованих рівнів 5, 9, 12, 15 або 20 В від сумісного джерела потрібен тригер USB PD/QC із вибором напруги. Фактичний режим має підтримувати джерело живлення.
Якщо роз’єм потрібно закріпити на тканині, замість врізного виконання можна вибрати пришивний USB Type-C 2pin.
Обмеження та безпека
Не переплутайте полярність
Помилкове підключення VBUS і GND може пошкодити плату або навантаження. Перевіряйте полярність мультиметром до першого запуску.
Обмежте струм до 1 А
Для тривалої роботи орієнтуйтеся на навантаження не більше 1 А. Якщо роз’єм, контакти або провід помітно нагріваються, вимкніть живлення та зменште струм.
Не підключайте акумулятор напряму
Пасивний роз’єм не обмежує зарядний струм і не контролює кінцеву напругу. Для акумулятора використовуйте окремий зарядний контролер і захист.
Не очікуйте підвищеної напруги автоматично
Звичайний двопровідний роз’єм не узгоджує профіль USB PD. Перед подаванням живлення виміряйте фактичну напругу та переконайтеся, що навантаження її витримує.
Захистіть від вологи й пилу
Ступінь захисту IP не вказаний. Для експлуатації поза сухим корпусом передбачте ущільнення, ізоляцію контактів і розвантаження натягу проводу.
Дотримуйтеся температурного діапазону
Експлуатуйте роз’єм за температури від −20 до +70 °C та не розміщуйте його біля джерел сильного нагрівання.
FAQ
Чи передає роз’єм дані USB?
Ні. Два контакти призначені лише для VBUS і GND; ліній даних у цьому виконанні немає.
Чи можна отримати 20 В від зарядного пристрою USB-C?
Сам роз’єм не запитує профіль 20 В. Для підвищеної напруги потрібні сумісне USB PD джерело, кабель і окремий тригер; вихід слід перевірити мультиметром.
Чи є всередині контролер заряду?
Ні. Це пасивний вузол живлення; контролер заряду та захист акумулятора встановлюються окремо.
Який струм використовувати для тривалої роботи?
Рекомендовано не перевищувати 1 А та перевірити нагрівання під реальним навантаженням після монтажу.
Який отвір потрібен у панелі?
Габарити роз’єму становлять Ø13,8 × 16,3 мм, але точний монтажний отвір не заданий. Виміряйте отриманий виріб і зробіть пробну розмітку перед обробкою чистової панелі.
Документи та джерела
- USB Implementers Forum, USB Power Delivery, USB Developer Days 2019 — обмін можливостями та запитом між джерелом і споживачем через канал CC, а також залежність доступної напруги й струму від узгодженого профілю.
