Кратко о врезном разъёме USB Type-C
Врезной разъём USB Type-C предназначен для вывода двухпроводного входа питания на панель корпуса. Внутри устройства он подключается кабелем длиной приблизительно 150 мм через 2-контактный JST PH с шагом 2,00 мм.
Это пассивный разъём с двумя силовыми линиями VBUS и GND: он не передаёт данные, не управляет зарядкой аккумулятора и не преобразует напряжение. Для продолжительной нагрузки рекомендуется ориентироваться на ток не более 1 А.
Ключевые характеристики
- Внешний разъём
- USB Type-C, гнездо
- Внутреннее подключение
- JST PH 2.00-02P
- Линии
- 2, только питание: VBUS и GND
- Рекомендуемый ток
- до 1 А
- Длина провода
- приблизительно 150 мм

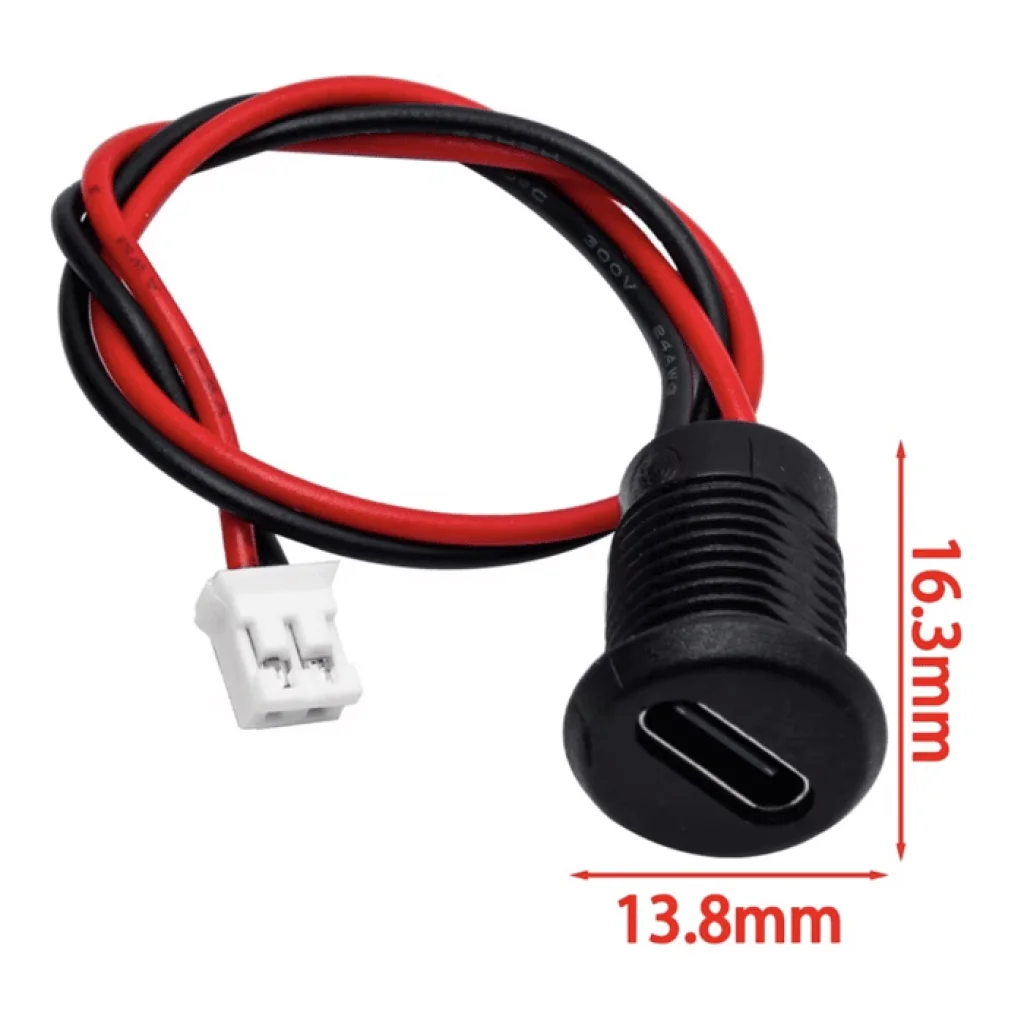

- Габариты
- Ø13,8 × 16,3 мм
- Монтаж
- врезной, в панель корпуса
- Рабочая температура
- от −20 до +70 °C

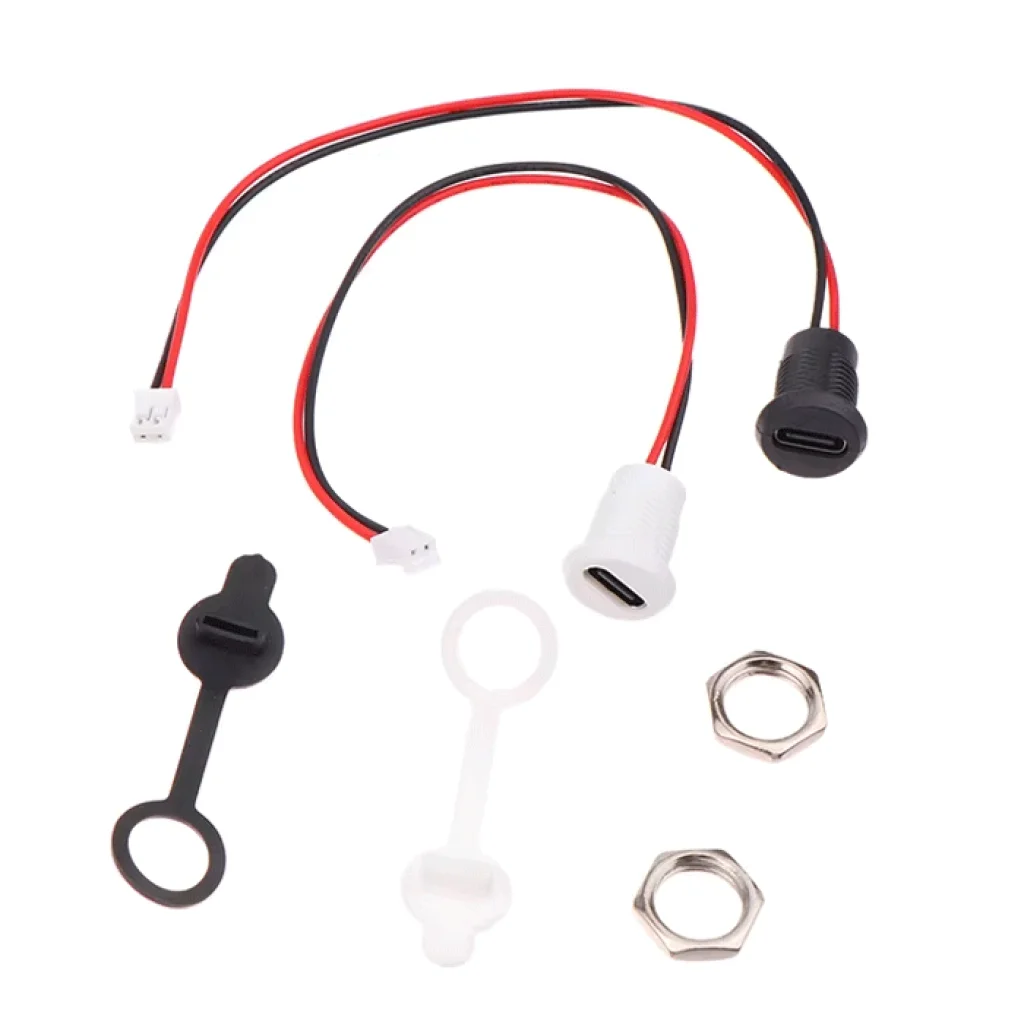

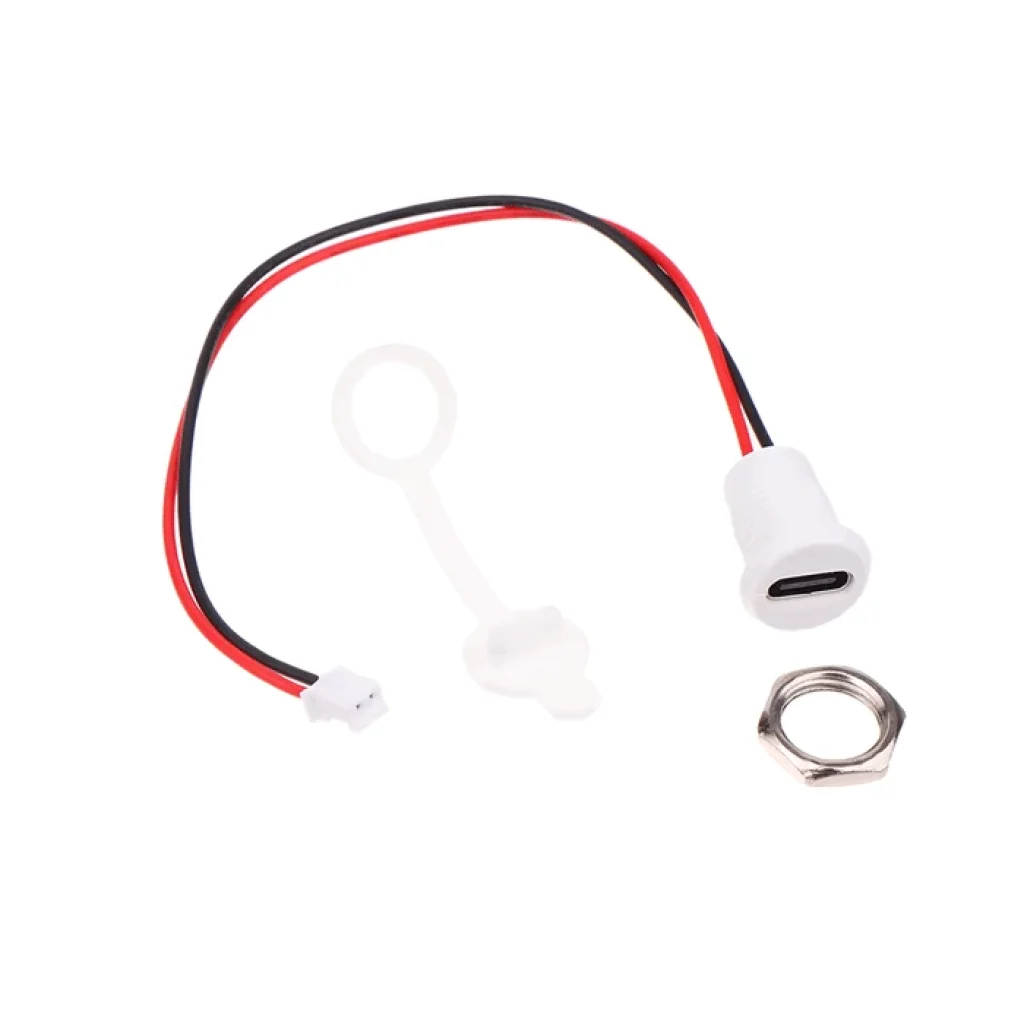

- Цвет
- чёрный или белый, в зависимости от выбранного исполнения
- Вес
- 4 г
Подробное описание и особенности

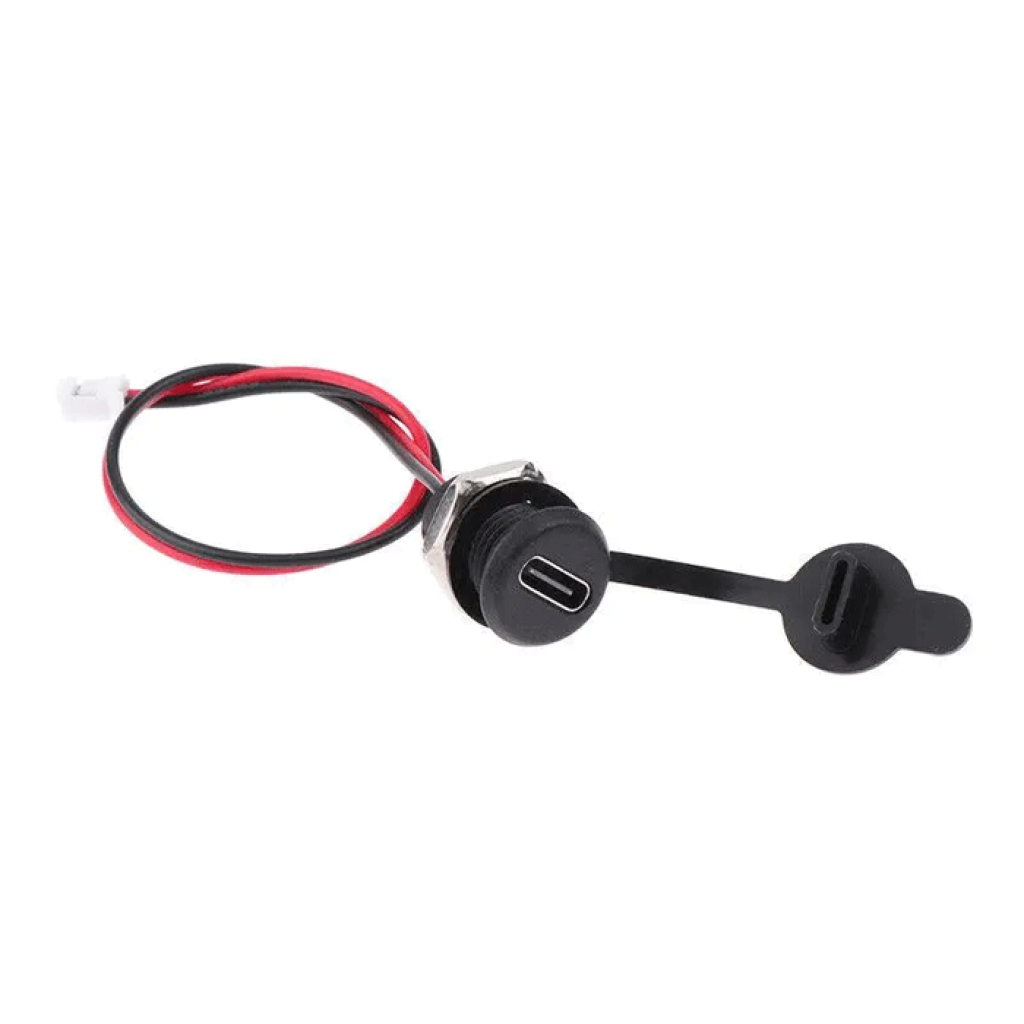

Панельный ввод питания
Гнездо устанавливается в стенку корпуса, а провод с JST PH 2.00-02P позволяет подключить внутреннюю плату или жгут без размещения открытого USB-разъёма на основной плате. Такая конструкция удобна для низковольтных DIY-устройств, которым необходим доступный снаружи разъём питания.
Габарит Ø13,8 × 16,3 мм помогает оценить необходимое место в корпусе, но перед вырезанием панели следует измерить полученный разъём и проверить способ его фиксации. Это уменьшает риск слишком большого отверстия или недостаточного пространства для провода.
Что означают два контакта
Двухконтактное исполнение выводит только питание. Линии D+ и D− для USB-данных отсутствуют, поэтому гнездо не заменяет полнофункциональный порт USB-C и не подходит для синхронизации, программирования или подключения периферии.
Разъём также не запрашивает повышенные профили USB Power Delivery: согласование питания USB PD происходит посредством обмена между источником и потребителем по линии CC.[1] Напряжение 9, 12, 15 или 20 В не появляется только благодаря форме разъёма USB-C; для него необходимы отдельный совместимый триггер и источник с соответствующим профилем.
Пассивная конструкция
Разъём не содержит контроллера заряда, стабилизатора или защиты аккумулятора. Подключённое устройство должно поддерживать фактическое напряжение на VBUS, а для зарядки аккумулятора необходим отдельный контроллер, подобранный с учётом химического состава и конфигурации батареи.
Подойдёт / не подойдёт
Подойдёт
- для врезного входа питания в панель корпуса;
- для устройства с двухпроводным питанием и потреблением не более 1 А;
- для подключения внутренней платы через 2-контактный JST PH с шагом 2,00 мм;
- для корпусного DIY-проекта, где не требуются данные USB.
Не подойдёт
- для передачи данных, программирования или работы в качестве полнофункционального порта USB-C;
- для автоматического получения 9, 12, 15 или 20 В от USB PD без отдельного триггера;
- для прямой зарядки аккумулятора без контроллера заряда и защиты;
- для нагрузки выше рекомендуемых 1 А;
- для открытого монтажа во влажной или запылённой среде без дополнительной защиты.
Примеры применения
Вход питания для небольшого прибора
Разъём можно установить на переднюю или заднюю панель корпуса и подключить к плате, рассчитанной на фактическое напряжение источника и ток до 1 А.
Съёмное подключение внутреннего модуля
Кабель с JST PH 2.00-02P упрощает сборку и обслуживание устройства, если на плате установлена совместимая ответная часть разъёма и предварительно проверена полярность.
Корпусный прототип
Панельное гнездо подходит для прототипа, где USB-C используется только как доступный снаружи ввод питания, а обмен данными и USB PD не требуются.
Подключение и первый запуск
Проверьте требования устройства
Выясните допустимое входное напряжение, рабочий и пусковой ток нагрузки. Разъём не регулирует параметры питания.
Примерьте разъём к панели
Измерьте корпус разъёма, предусмотрите место для кабеля и только после этого выполняйте отверстие.
Проверьте полярность
До подключения платы определите мультиметром, какой контакт JST соответствует VBUS, а какой — GND. Не полагайтесь только на цвет провода или положение ключа.
Выполните пробный запуск
Сначала измерьте напряжение без нагрузки, затем подключите устройство и проконтролируйте стабильность напряжения и нагрев разъёма и провода.
Альтернативы по способу монтажа и питания
Для получения фиксированных уровней 5, 9, 12, 15 или 20 В от совместимого источника необходим триггер USB PD/QC с выбором напряжения. Фактический режим должен поддерживаться источником питания.
Если разъём необходимо закрепить на ткани, вместо врезного исполнения можно выбрать пришивной USB Type-C 2pin.
Ограничения и безопасность
Не перепутайте полярность
Ошибочное подключение VBUS и GND может повредить плату или нагрузку. Проверяйте полярность мультиметром до первого запуска.
Ограничьте ток до 1 А
Для продолжительной работы ориентируйтесь на нагрузку не более 1 А. Если разъём, контакты или провод заметно нагреваются, отключите питание и уменьшите ток.
Не подключайте аккумулятор напрямую
Пассивный разъём не ограничивает зарядный ток и не контролирует конечное напряжение. Для аккумулятора используйте отдельный контроллер заряда и защиту.
Не ожидайте повышенного напряжения автоматически
Обычный двухпроводный разъём не согласовывает профиль USB PD. Перед подачей питания измерьте фактическое напряжение и убедитесь, что нагрузка его выдерживает.
Защитите от влаги и пыли
Степень защиты IP не указана. Для эксплуатации вне сухого корпуса предусмотрите уплотнение, изоляцию контактов и разгрузку натяжения провода.
Соблюдайте температурный диапазон
Эксплуатируйте разъём при температуре от −20 до +70 °C и не размещайте его рядом с источниками сильного нагрева.
FAQ
Передаёт ли разъём данные USB?
Нет. Два контакта предназначены только для VBUS и GND; линии данных в этом исполнении отсутствуют.
Можно ли получить 20 В от зарядного устройства USB-C?
Сам разъём не запрашивает профиль 20 В. Для повышенного напряжения необходимы совместимый источник USB PD, кабель и отдельный триггер; выход следует проверить мультиметром.
Есть ли внутри контроллер заряда?
Нет. Это пассивный узел питания; контроллер заряда и защита аккумулятора устанавливаются отдельно.
Какой ток использовать для продолжительной работы?
Рекомендуется не превышать 1 А и проверить нагрев под реальной нагрузкой после монтажа.
Какое отверстие требуется в панели?
Габариты разъёма составляют Ø13,8 × 16,3 мм, но точный размер монтажного отверстия не задан. Измерьте полученное изделие и сделайте пробную разметку перед обработкой чистовой панели.
Документы и источники
- USB Implementers Forum, USB Power Delivery, USB Developer Days 2019 — обмен возможностями и запросами между источником и потребителем через канал CC, а также зависимость доступного напряжения и тока от согласованного профиля.
