Кратко о USB-C триггере 5–20 В
USB-C триггер позволяет получить на паяных выходах один из фиксированных уровней 5, 9, 12, 15 или 20 В от совместимого зарядного устройства или повербанка.

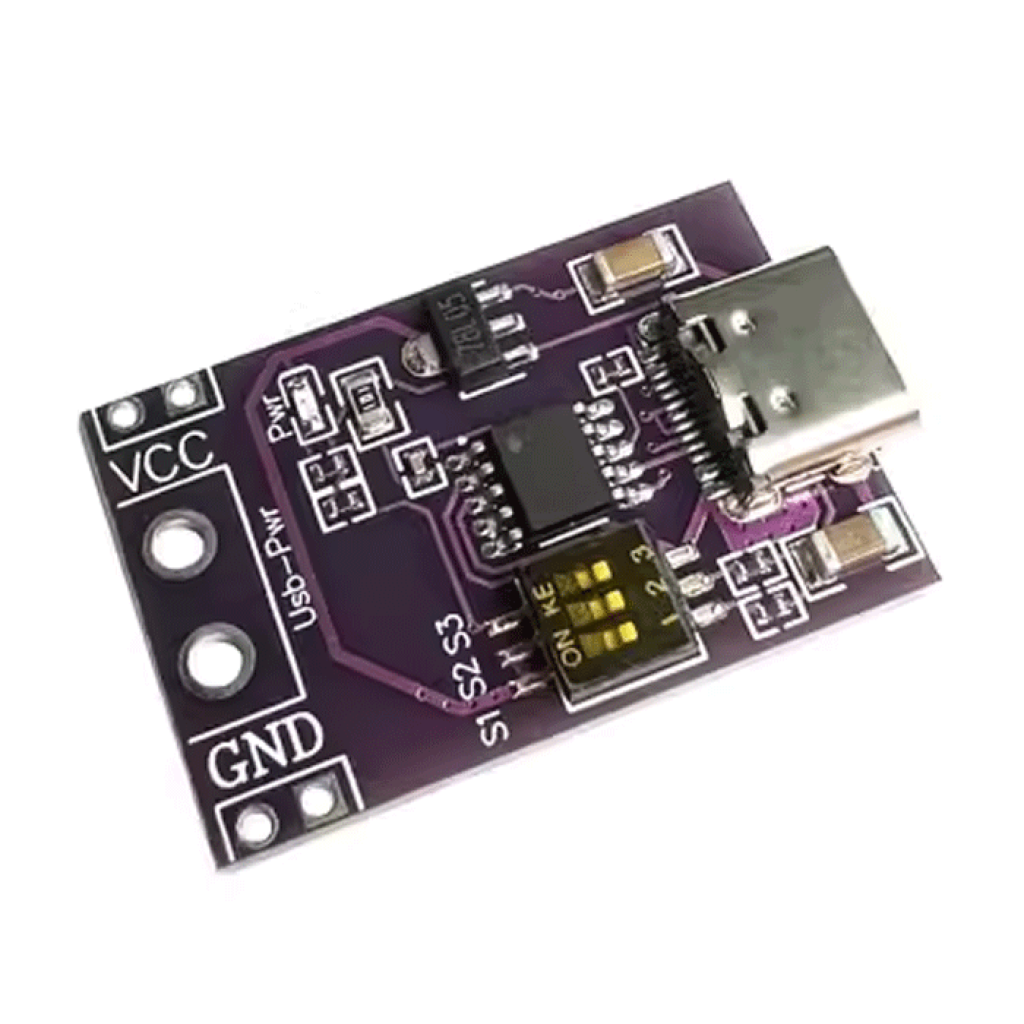

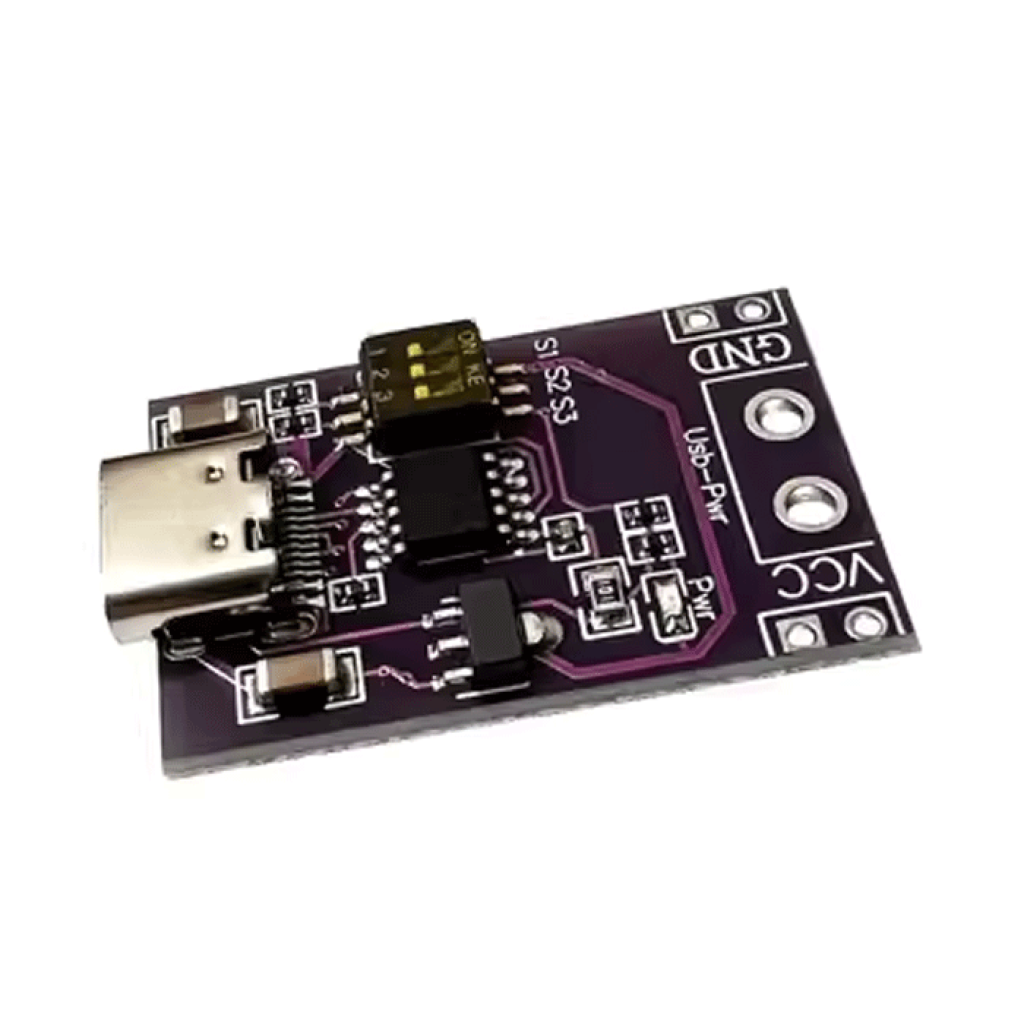

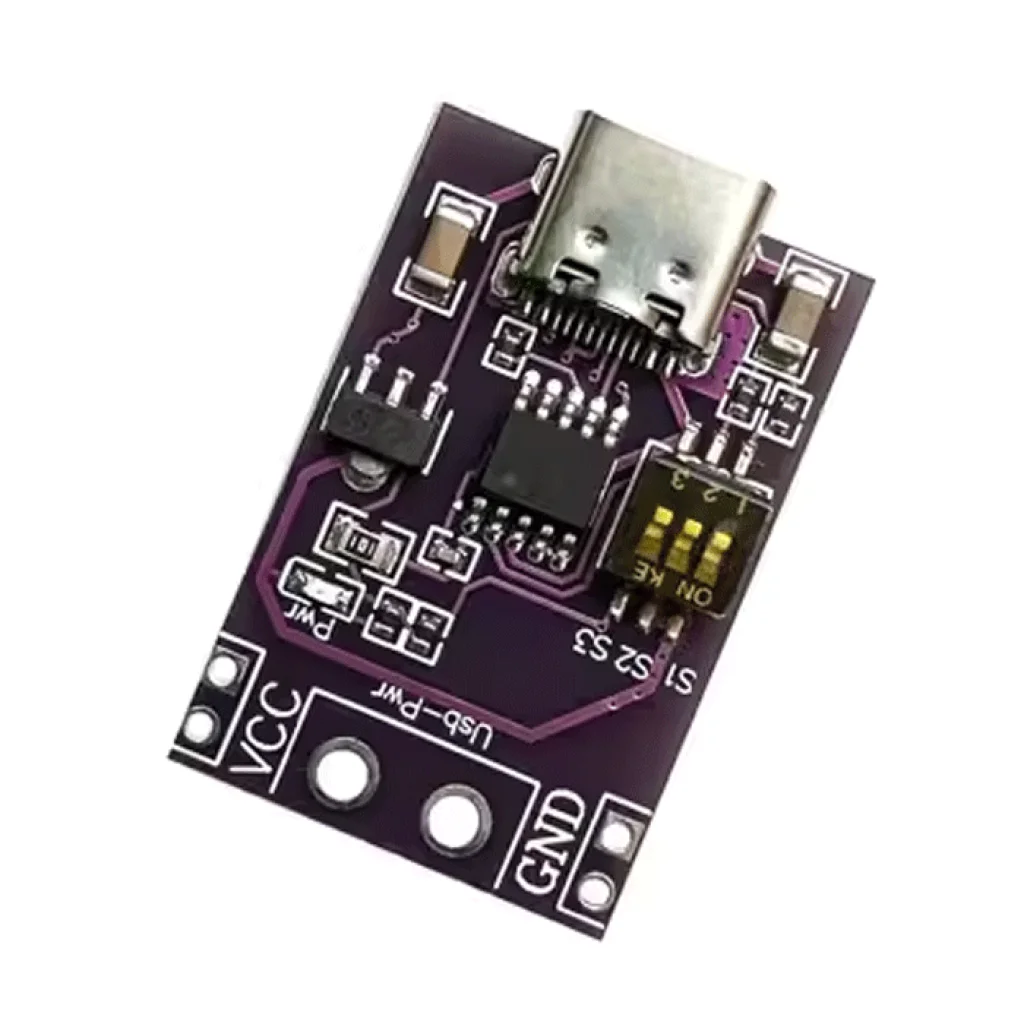

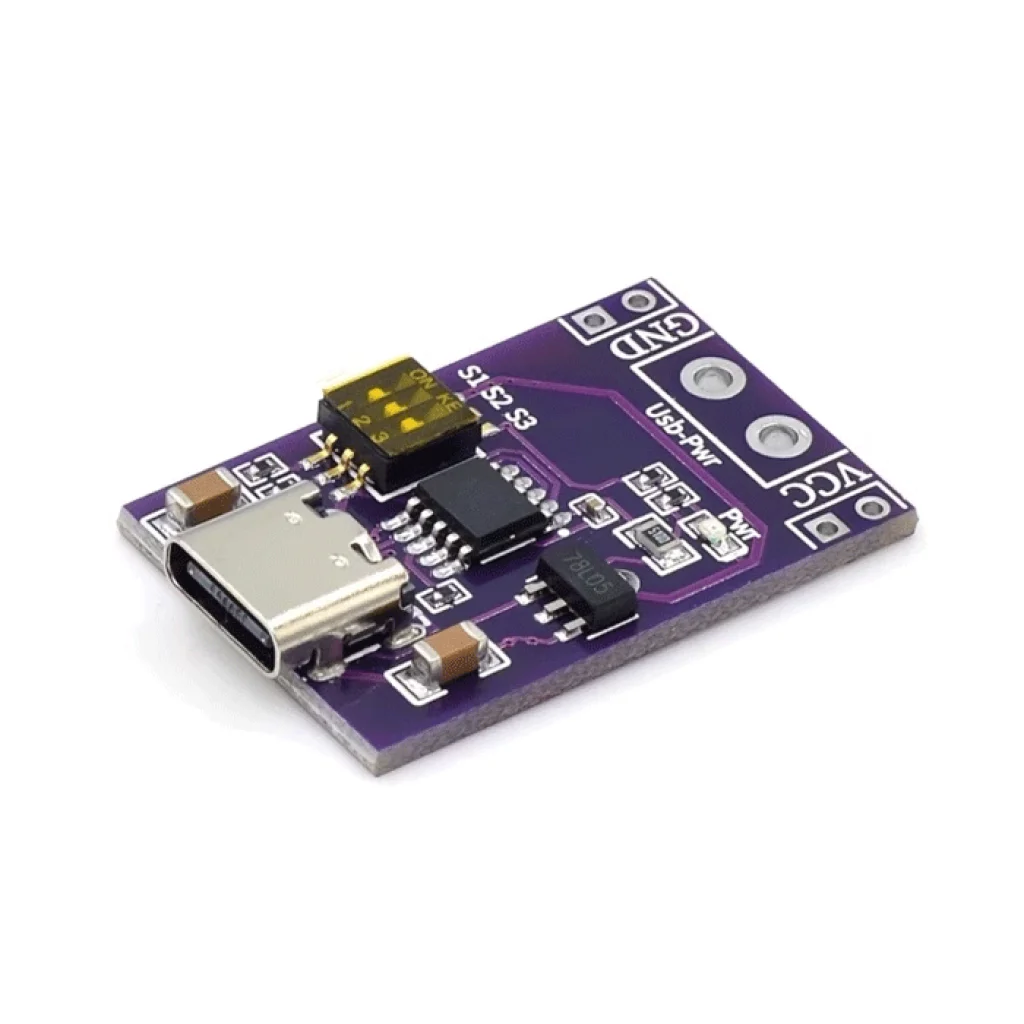

Необходимое напряжение задаётся тремя микропереключателями S1, S2 и S3. Модуль поддерживает PD2.0/3.0, QC2.0/3.0 и AFC, однако фактический уровень и доступная мощность зависят от профилей источника, кабеля и нагрузки.
Ключевые характеристики
- Тип
- триггер фиксированного напряжения для источников быстрой зарядки
- Поддерживаемые протоколы
- USB Power Delivery 2.0/3.0, Quick Charge 2.0/3.0, AFC
- Уровни напряжения
- 5, 9, 12, 15 или 20 В; доступность зависит от источника
- Вход
- разъём USB Type-C
- Выход
- паяные контакты VCC (+) и GND (−)
- Настройка
- 3 микропереключателя S1, S2 и S3
- Индикация
- красный светодиод
- Размеры модуля
- 30 × 20 мм
- Программирование
- не требуется
Подробное описание и особенности
Как формируется выходное напряжение
После подключения модуль сообщает источнику необходимый режим, выбранный переключателями. В USB Power Delivery источник передаёт перечень своих возможностей, потребитель отправляет запрос, а источник подтверждает доступный режим.[1] Поэтому положение переключателей определяет запрос, но не заставляет зарядное устройство создавать профиль, который оно не поддерживает.
Напряжение согласованного режима поступает на контакты VCC и GND. Плата не работает как понижающий или повышающий DC-DC преобразователь, не обеспечивает плавную регулировку и не компенсирует просадку источника под нагрузкой.
Совместимость с источником
Сам по себе разъём USB-C не гарантирует наличие 9, 12, 15 или 20 В. Проверьте на корпусе или в документации зарядного устройства, какие напряжения и токи оно поддерживает на используемом порте. Для USB PD основными фиксированными уровнями являются 5, 9, 15 и 20 В, а дополнительные уровни могут быть необязательными, поэтому 12 В доступны не от каждого PD-источника.[1]
Доступный ток определяет вся система: профиль источника, кабель, разъёмы, монтаж платы и выходные провода. Универсальный гарантированный ток для модуля не указан, поэтому нагрузку необходимо подбирать с запасом и контролировать напряжение и нагрев при первом запуске.
Подойдёт / не подойдёт
Подойдёт
- для питания устройства с известным фиксированным входным напряжением от совместимого USB-C источника;
- для DIY-проектов, макетов и тестовых узлов с паяным подключением;
- как входной узел питания перед отдельным DC-DC преобразователем;
- для использования одного совместимого зарядного устройства с несколькими проектами, которым требуются разные стандартные уровни напряжения.
Не подойдёт
- для гарантированной работы от любого порта USB-C без проверки протоколов и профилей;
- для плавной или автоматической регулировки выходного напряжения;
- когда требуется гарантированный ток или мощность без учёта источника и кабеля;
- для передачи USB-данных;
- для прямой зарядки аккумуляторов без специализированного контроллера заряда и защиты.
Примеры применения
Питание устройства с фиксированным DC-входом
Триггер можно использовать вместо отдельного блока питания, если совпадают напряжение, полярность, требуемый ток и мощность. Перед монтажом также проверьте пусковое потребление устройства.
Источник для прототипа
Модуль может подавать выбранный уровень на макет или тестовый узел. Сначала напряжение измеряют без нагрузки, а затем повторно контролируют в рабочем режиме.
Регулируемое пониженное напряжение
После триггера можно установить отдельный понижающий DC-DC модуль и получить более низкое напряжение, которого нет среди пяти фиксированных уровней. Вход преобразователя должен соответствовать фактическому выходу триггера.
Подключение и первый запуск
Проверьте требования нагрузки
Определите номинальное напряжение, допустимый диапазон, полярность, рабочий и пусковой ток устройства.
Настройте обесточенную плату

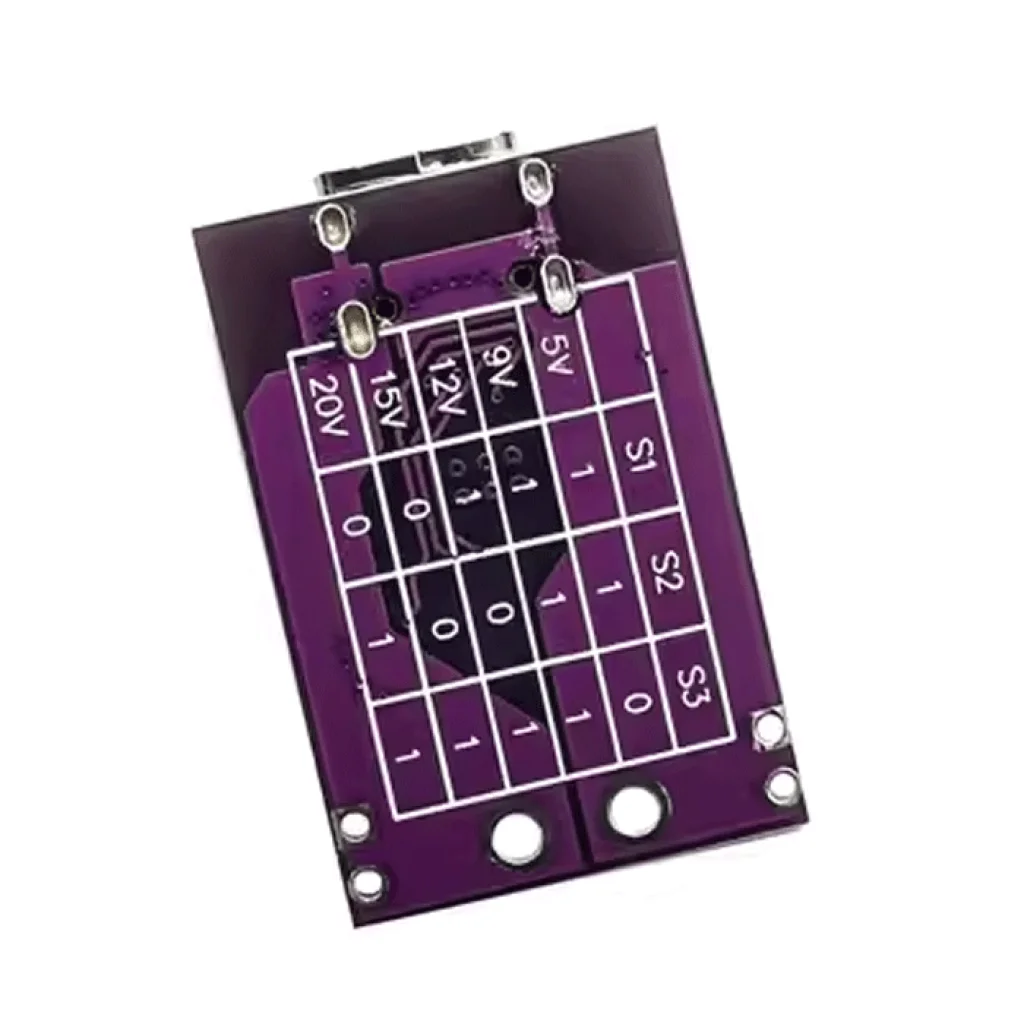

Установите S1, S2 и S3 по таблице, нанесённой на модуль. Не изменяйте конфигурацию, когда USB-C уже подключён.
Подключите выход
Припаяйте провода достаточного сечения к VCC (+) и GND (−), проверьте полярность и отсутствие перемычек из припоя.
Измерьте выход без нагрузки
Подключите совместимый источник и кабель, после чего проверьте мультиметром фактическое напряжение непосредственно на выходных контактах.
Запустите под нагрузкой
Обесточьте схему, подключите устройство, снова подайте питание и проконтролируйте напряжение, стабильность работы и нагрев кабеля, разъёма, платы и проводов.
Ограничения и безопасность
Проверьте напряжение и полярность
Повышенное напряжение или перепутанные VCC и GND могут сразу повредить нагрузку. Измерьте выход перед первым подключением и после каждого изменения положения переключателей.
Не рассчитывайте на отсутствующий профиль
Если источник не поддерживает выбранное напряжение, необходимый режим будет недоступен. Не подключайте нагрузку, пока фактическое значение не подтверждено измерением.
Не превышайте возможности системы
Ток и мощность ограничиваются источником, кабелем, платой и проводкой. Просадка напряжения, перезапуски или заметный нагрев являются основанием уменьшить нагрузку и проверить монтаж.
Не заряжайте аккумулятор без контроллера
Триггер лишь предоставляет шину питания и не контролирует зарядный ток, конечное напряжение, температуру или балансировку. Используйте контроллер заряда и защиту, соответствующие химическому типу и конфигурации аккумулятора.
Защитите открытую плату
Не допускайте контакта платы с металлическими деталями, влагой и проводящей пылью. Для стационарного монтажа предусмотрите изоляцию, фиксацию проводов и вентиляцию.
Совместимые модули и альтернативы
Если после фиксированного выхода требуется более низкое регулируемое напряжение, можно выбрать XL4015 с регулировкой напряжения или XL4015 CC/CV с регулировкой напряжения и ограничением тока. Настройте преобразователь до подключения нагрузки.
Для более компактного исполнения, когда достаточно двух уровней в пределах конкретной аппаратной версии, подойдёт PD-триггер PDC004. Если требуется выходной винтовой клеммник без пайки, рассмотрите LX-ASPD1 с выбором 5/9/12/15/20 В.
FAQ
Будет ли триггер работать от любого зарядного устройства USB-C?
Нет. Порт должен поддерживать совместимый протокол и необходимый профиль напряжения с достаточным током; сам разъём USB-C этого не гарантирует.
Почему режим 12 В может не работать от PD-адаптера?
Для USB PD уровень 12 В является дополнительным, а не обязательным для каждого источника.[1] Проверьте перечень профилей адаптера и фактическое напряжение мультиметром.
Какой максимальный ток можно получить?
Универсальное гарантированное значение не указано. Доступный ток ограничивают профиль источника, кабель, разъёмы, плата и выходная проводка; ориентируйтесь на наименьший предел среди всех элементов.
Можно ли переключать напряжение во время работы?
Для безопасной настройки сначала отключите USB-C, измените положение S1–S3, снова подайте питание и проверьте выход без нагрузки.
Можно ли подключить аккумулятор напрямую?
Нет. Для зарядки необходим отдельный контроллер с параметрами и защитой, соответствующими конкретному аккумулятору.
Документы и источники
- USB Implementers Forum, USB Power Delivery, USB Developer Days 2019 — порядок согласования питания, основные фиксированные уровни USB PD, необязательные дополнительные напряжения и зависимость тока от мощности источника и номинала кабеля.
