Микросхема MAX485CSA корпус SOP8

Код товара: 5434

22.00 грн

Описание

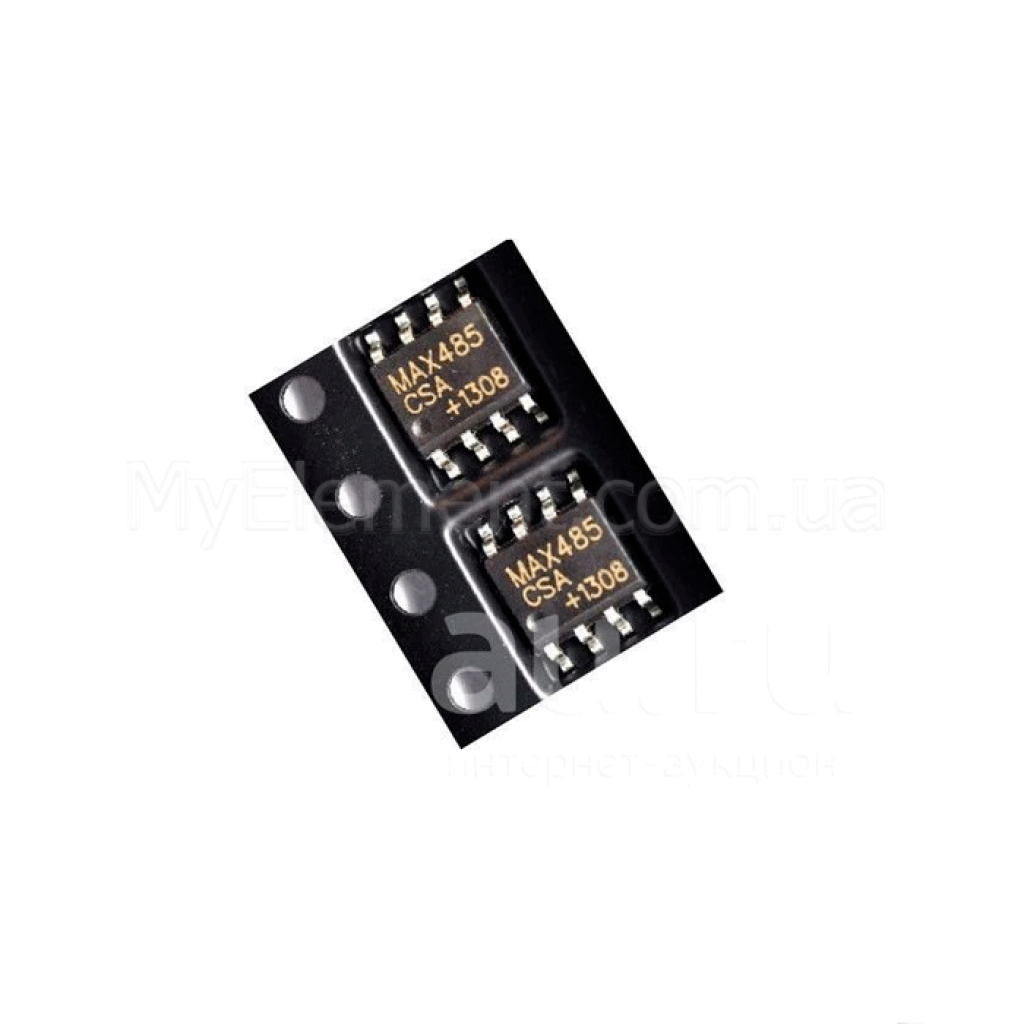

MAX485CSA SOP-8

MAX485CSA — низкопотребляющий полудуплексный RS‑485/RS‑422 трансивер (1 драйвер + 1 приемник) для работы от 5 В со скоростью передачи данных до 2.5 Мбит/с.

Основные преимущества

Высокая скорость

Неограниченная скорость нарастания драйвера обеспечивает до 2.5 Мбит/с для высокоскоростных шин RS‑485.

Низкое потребление

Типичный ток покоя около 300 µA, что снижает тепловыделение и энергопотребление системы.

Встроенные защиты

Ограничение тока короткого замыкания драйвера и тепловая отсечка повышают надежность работы.

Fail‑safe приемник

Приемник гарантирует логическую «1» при разомкнутых входах A/B, упрощая проектирование шины.

Ключевые характеристики

Маркировка:	MAX485CSA
Корпус:	SOP‑8 (SOIC‑8 narrow, 0.15")
Интерфейс:	RS‑485 / RS‑422
Конфигурация:	1 драйвер + 1 приемник, полудуплекс
Питание:	5 В (4.75…5.25 В)
Максимальная скорость данных:	до 2.5 Мбит/с
Ток покоя (тип.):	≈ 300 µA
Логические уровни управления:	VIH ≥ 2.0 В; VIL ≤ 0.8 В
Дифференциальное напряжение драйвера (с нагрузкой):	≥ 1.5 В при R=27 Ω (RS‑485)
Выход приемника:	VOH ≥ 3.5 В @ −4 mA; VOL ≤ 0.4 В @ 4 mA
Входное сопротивление приемника:	12 кΩ (тип.)
Количество узлов на шине:	до 32
Рабочая температура (вариант C):	0…+70 °C

Детальные технические параметры

Управление направлением: входы DE (включает драйвер при «1») и RE (включает приемник при «0»).
Линейные выходы: дифференциальные пары A/B; приемник имеет функцию fail‑safe при разомкнутых входах.
Защиты: ограничение тока короткого замыкания драйвера и тепловая отсечка.
Абсолютные пределы: VCC до 12 В; выводы A/B −8…+12.5 В (абс. макс.).
Рекомендуемое применение: стандартная шина RS‑485 с нагрузкой 27 Ω (RS‑485) или 50 Ω (RS‑422) для испытательных режимов из таблиц характеристик.

Примечание: параметры основаны на документации Maxim Integrated для MAX485. Источник: Maxim Integrated Datasheet (PDF).

Основные области применения

Промышленные сети управления (Industrial‑Control LANs).
Низкопотребляющие интерфейсы RS‑485/RS‑422.
Преобразование уровней (Level Translators).
Системы, чувствительные к EMI.

Совместимые обозначения и альтернативы

Возможные варианты в той же семье и в том же корпусе SO‑8: MAX485ESA (расширенный диапазон температур −40…+85 °C), MAX1487CSA (1/4 unit load для до 128 узлов на шине). Перед заменой сверяйте параметры и распиновку с даташитом.

Вопросы-ответы (FAQ)

Поддерживает ли MAX485CSA полный дуплекс?

Нет. MAX485 — полудуплексный трансивер (одна пара A/B). Для полного дуплекса в этой серии используйте MAX490/491.

Какое напряжение питания и скорость передачи?

Рабочее питание 5 В (4.75…5.25 В), максимальная скорость данных до 2.5 Мбит/с.

Есть ли защиты на выходах?

Да, драйвер имеет ограничение тока при КЗ и тепловую отсечку; приемник имеет функцию fail‑safe при разомкнутых входах.
