Тестер сервопривода

Name: Тестер сервопривода
Brand: Мій Проект
SKU: 1255
Price: 65.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 1255

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Есть в наличии

Код товара: 1255

65.00 грн

Нашли дешевле?

-Входное напряжение-: 4.8 - 6 В

-Исходящий ток-:15 мА (5.0)

-Выходной сигнал-:± 1,5 мс 0,5 мс

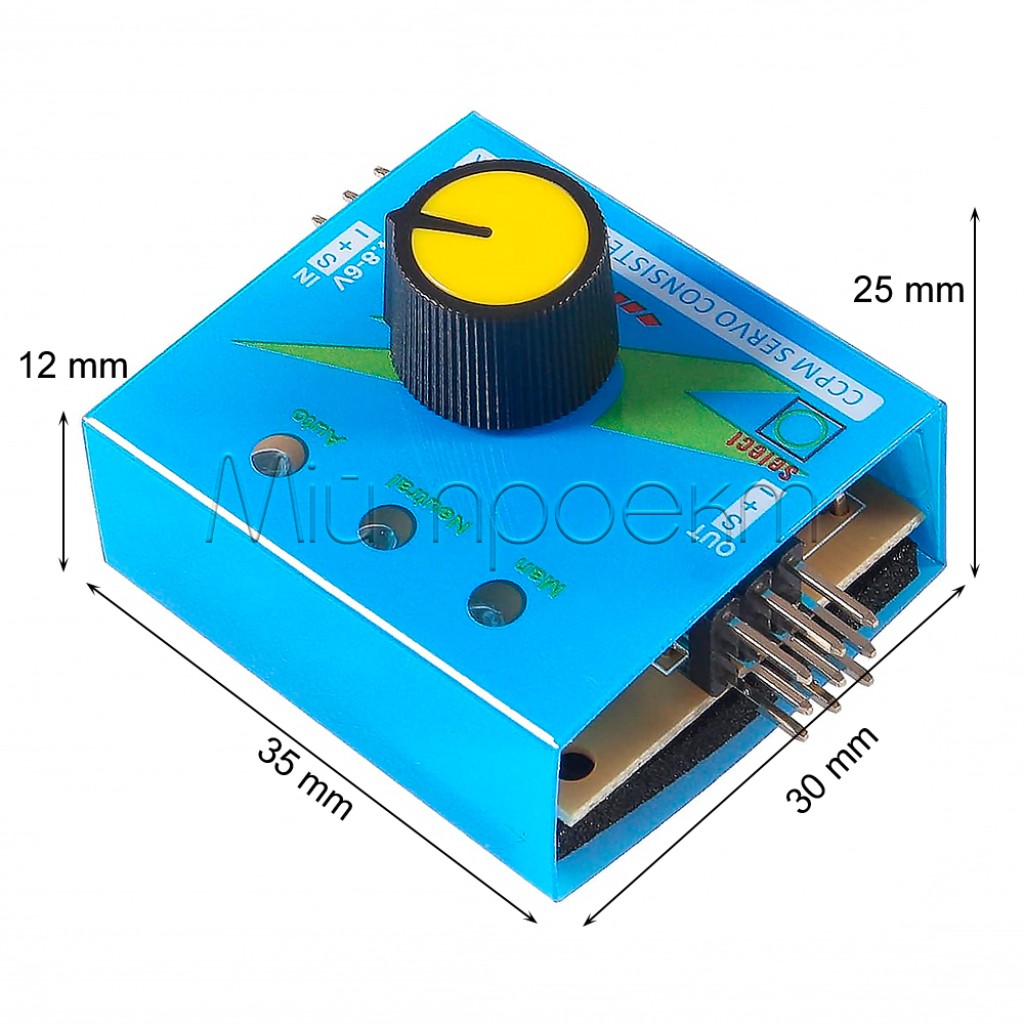

-Размеры-: 35 х 30 х 25 мм

-Вес-:8 г

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Тестер сервопривода

Код товара: 1255

65.00 грн

Описание

🔌 Тестер сервоприводов (сервотестер)

Универсальное устройство для диагностики и управления сервоприводами с тремя режимами работы

Общее описание

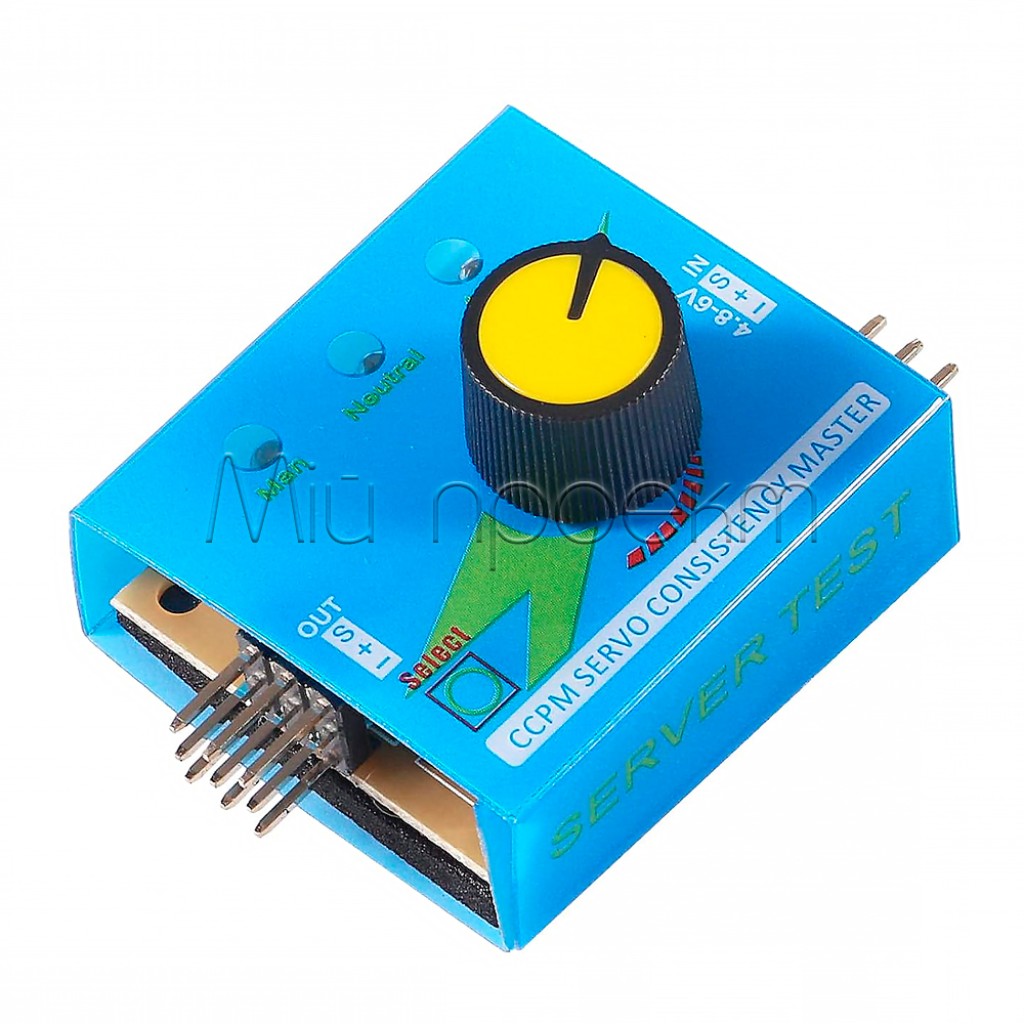

Тестер сервоприводов – компактное электронное устройство в прочном синем корпусе, предназначенное для быстрой проверки, настройки и управления сервоприводами без необходимости подключения к микроконтроллерам или приемникам радиуправления. Этот многофункциональный инструмент обеспечивает автоматическое или ручное управление позиционированием сервоприводов, поддерживает одновременное подключение до трех устройств и имеет три режима работы. Идеальное решение для моделистов, робототехников и инженеров, которые работают с сервоприводами и нуждаются в быстрой диагностике или настройке механизмов движения.

✅ Технические преимущества:

• Три режима работы – переключение между ручным управлением, нейтральным положением и автоматическим сканированием полного диапазона движения, что позволяет всесторонне проверить работоспособность сервопривода
• Поддержка трех сервоприводов – возможность одновременного тестирования до трех сервоприводов через три независимых выходных канала, что значительно экономит время при проверке большого количества устройств
• Светодиодная индикация – наличие светодиодных индикаторов активного режима обеспечивает интуитивно понятную работу с устройством и высокое удобство использования
• Широкий диапазон питания – совместимость с источниками питания от 4.8V до 6V, что соответствует стандартному диапазону питания большинства типичных сервоприводов
• Компактный дизайн – небольшие размеры устройства и легкий пластиковый корпус делают его идеальным для использования как в мастерской, так и в полевых условиях при настройке моделей

🔧 Идеальное решение для:

Радиоуправляемых моделей

Робототехнических проектов

Учебных стендов

Диагностики электроники

Настройки механизмов

Авиамоделирования

Судомоделирования

DIY-проектов

💡 Широкие возможности применения:

Быстрая диагностика – мгновенная проверка работоспособности новых или подозрительных сервоприводов без необходимости создания тестовой схемы с микроконтроллером. Подключите питание, присоедините сервопривод, выберите один из трех режимов и сразу увидите результат без затрат времени на программирование.
Настройка механической системы – точное позиционирование сервоприводов в процессе сборки механизмов с помощью ручного режима. Удобная настройка крайних и центральных положений при проектировании и изготовлении робототехнических систем, требующих прецизионности.
Изоляция проблем – быстрое определение источника неисправности в сложных системах путем проверки сервопривода отдельно от системы управления. Идеально для выявления, связана ли проблема с сервоприводом, контроллером или соединениями, что значительно сокращает время на устранение неисправностей.
Одновременное тестирование нескольких устройств – тестирование до трех сервоприводов одновременно для сравнения их характеристик, синхронности движения или выявления различий в работе. Возможность обнаружить партию неисправных сервоприводов гораздо быстрее, чем при последовательном тестировании.
Учебный процесс – использование для демонстрации принципов работы сервоприводов на занятиях по робототехнике, электронике или инженерному делу. Наглядная иллюстрация управления позиционированием через ШИМ-сигнал с возможностью наблюдения за различными режимами работы.

📦 Детальные технические характеристики:

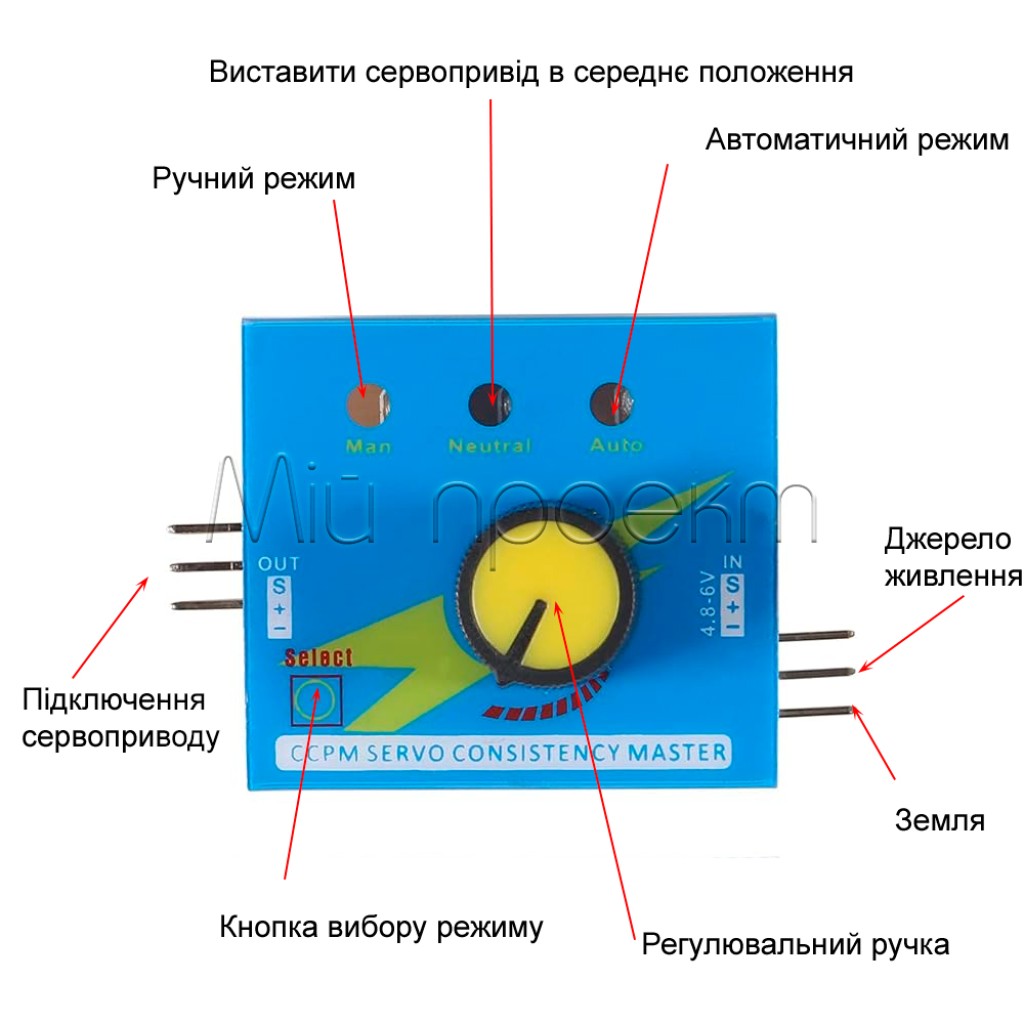

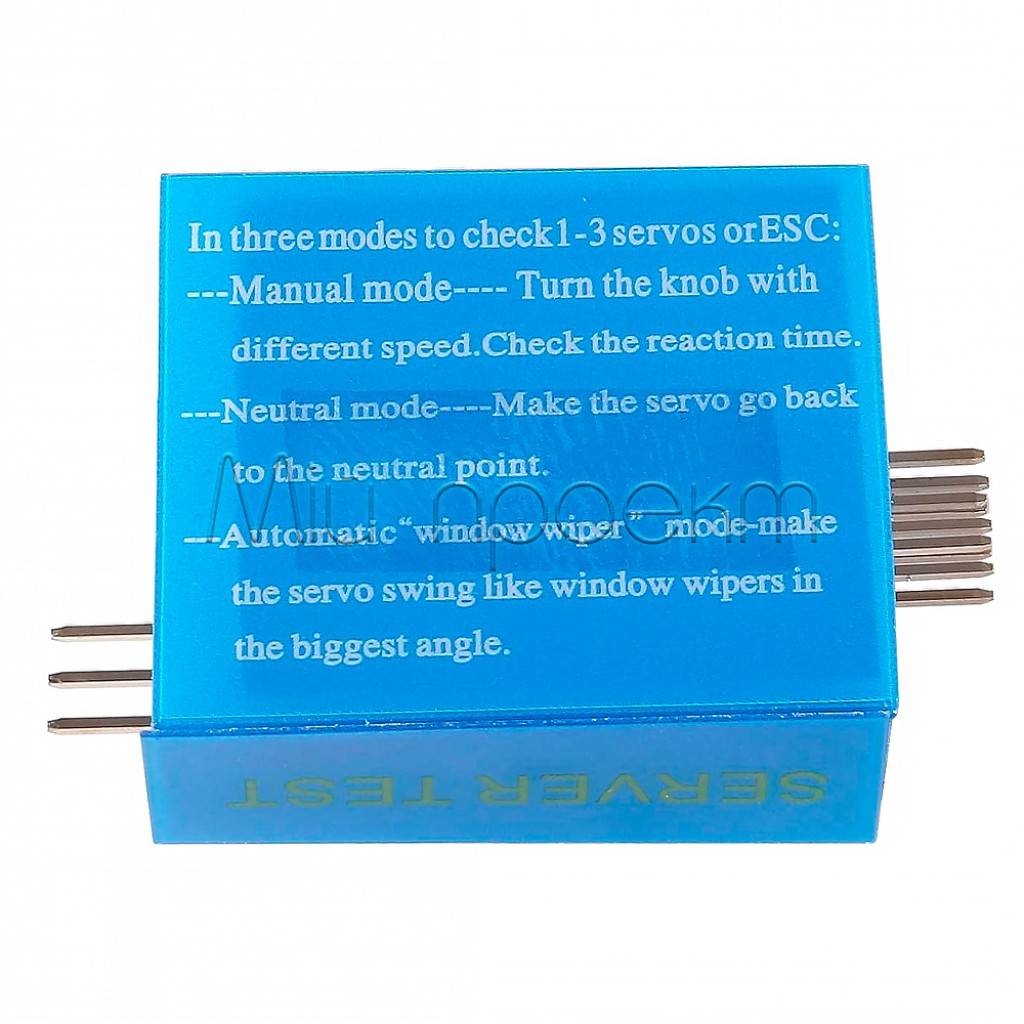

Режимы работы:
- Ручной (Manual) – управление положением через потенциометр
- Нейтральный (Neutral) – фиксация в центральном положении
- Автоматический (Auto) – циклическое движение между крайними положениями
Напряжение питания: 4.8-6V DC
Количество выходных каналов: 3 (возможность одновременного подключения трех сервоприводов)
Совместимость: Стандартные аналоговые и цифровые сервоприводы
Элементы управления:
- Потенциометр для ручного регулирования положения
- Кнопка переключения режимов
Индикаторы:
- 3 красных LED для индикации активного режима
- Синий LED индикатор питания
Разъемы:
- Входной интерфейс: 3-пиновая колодка (питание +/- и опциональный сигнальный вход)
- Выходной интерфейс: 3 стандартных серво-разъема (Signal, +, -)
Основа схемы: Таймер LM555 или аналог для генерации ШИМ-сигнала
Материал корпуса: Пластик
Цвет корпуса: Синий
Тип монтажа: Автономное устройство

⚠️ Важные аспекты использования:

Подключение питания – соблюдайте правильную полярность при подключении источника питания, поскольку обратная полярность может повредить устройство. Убедитесь, что напряжение соответствует рекомендуемому диапазону 4.8-6V для предотвращения выхода из строя как тестера, так и сервоприводов.
Подключение сервоприводов – при подключении сервоприводов всегда проверяйте правильное расположение сигнального провода (обычно оранжевый или белый) в соответствии с маркировкой на плате. Неправильное подключение может привести к повреждению сервопривода или тестера.
Ограничение тока нагрузки – при одновременном подключении нескольких сервоприводов убедитесь, что источник питания способен обеспечить достаточный ток для всех подключенных устройств. Недостаточный ток может вызвать нестабильную работу или повреждение компонентов.
Переключение режимов – для переключения между режимами используйте тонкий неметаллический предмет, чтобы нажать на кнопку через специальное отверстие в корпусе. Чрезмерное усилие может повредить кнопку или плату внутри прибора.
Осторожное обращение с корпусом – хотя пластиковый корпус обеспечивает достаточную защиту для большинства применений, избегайте чрезмерных механических нагрузок и ударов, поскольку корпус обладает некоторой гибкостью и не рассчитан на экстремальные условия эксплуатации.

Тестер сервоприводов – незаменимый инструмент для каждого, кто работает с робототехникой, радиоуправляемыми моделями или автоматизированными системами. Сэкономьте время на диагностике, повысьте точность настроек и обеспечьте надежность ваших проектов с этим многофункциональным устройством.

#ТестерСервоприводов #Сервотестер #Робототехника #Моделирование #Электроника #DIY

Характеристики

-Основные-

-Входное напряжение-

4.8 - 6 В

-Исходящий ток-

15 мА (5.0)

-Выходной сигнал-

± 1,5 мс 0,5 мс

-Дополнительные-

-Размеры-

35 х 30 х 25 мм

-Вес-

8 г
