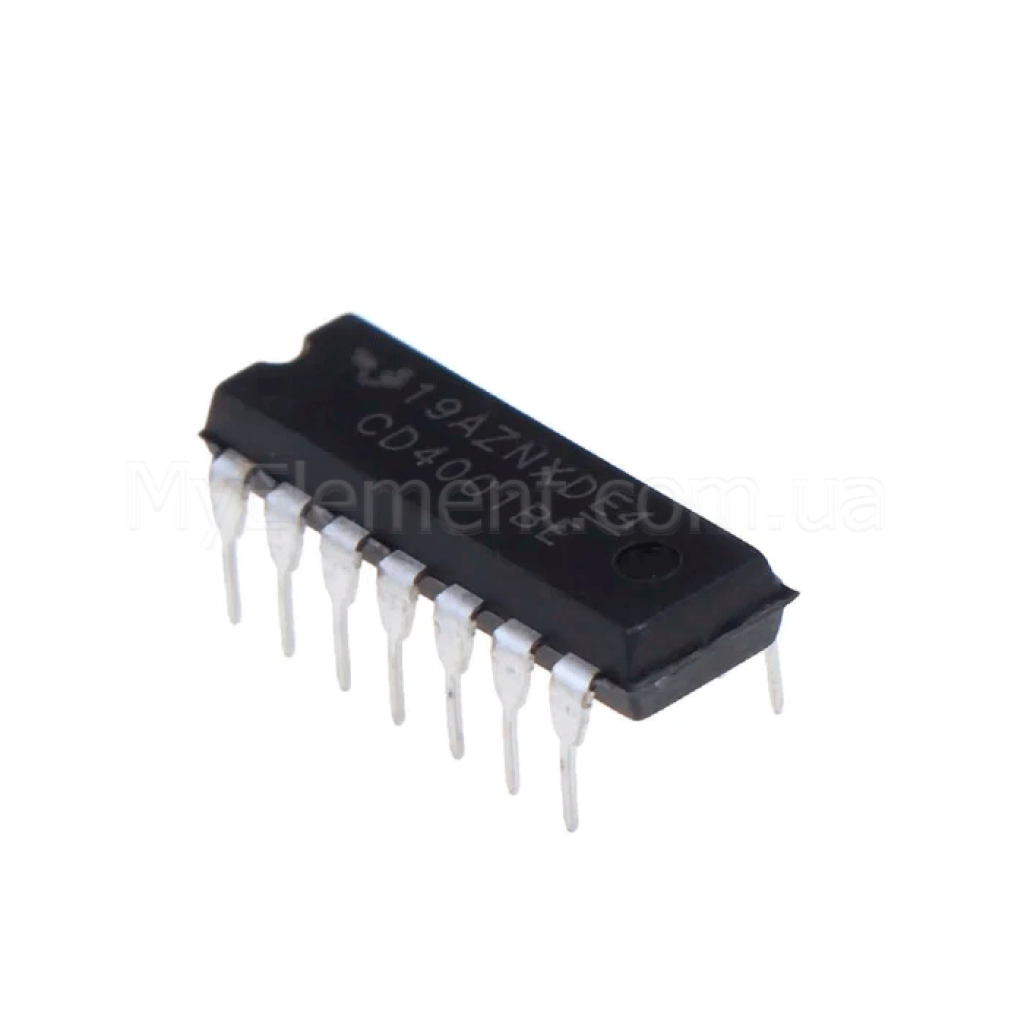

Микросхема CD4001BE корпус DIP14

Страна-производитель: Китай Код товара: 5511
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Микросхема CD4001BE корпус DIP14
Есть в наличии
Код товара: 5511
9.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Количество контактов:14
Тип корпуса:DIP14
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Микросхема CD4001BE корпус DIP14
Код товара: 5511
9.00 грн
Описание

CD4001BE DIP14

CMOS микросхема логики 4000B с четырьмя двухвходовыми элементами NOR в корпусе DIP14. Подходит для построения комбинаторной логики с широким диапазоном питания 3–18 В.

Основные преимущества

Широкий диапазон питания

Рекомендуемый рабочий диапазон VDD от 3 В до 18 В, что упрощает применение в 5/10/12/15‑вольтовых системах.

Буферизованные входы/выходы

Стандартизированные симметричные выходные характеристики и повышенная помехоустойчивость благодаря буферизации.

Низкие токи утечки

Максимальный входной ток не более 1 µA при VDD=18 В во всём температурном диапазоне; 100 nA при 25 °C.

Гарантированные параметры на 5/10/15 В

Паспортные (parametric) оценки и типовые времена задержки, например ~60 нс при VDD=10 В и CL=50 пФ.

Ключевые характеристики

Логическая функция:4× двухвходовой NOR (серия CD4000B)
Диапазон питания (рекомендованный):3 В … 18 В
Количество входов на элемент:2
Количество элементов:4
Типовая задержка распространения (CL=50 пФ):125 нс @ 5 В; 60 нс @ 10 В; 45 нс @ 15 В
Макс. задержка распространения (CL=50 пФ):250 нс @ 5 В; 120 нс @ 10 В; 90 нс @ 15 В
Типовое время фронтов/спадов (CL=50 пФ):100/100 нс @ 5 В; 50/50 нс @ 10 В; 40/40 нс @ 15 В
Входные пороги при 25 °C:VIL ≤ 1.5 В, VIH ≥ 3.5 В @ 5 В; VIL ≤ 3 В, VIH ≥ 7 В @ 10 В; VIL ≤ 4 В, VIH ≥ 11 В @ 15 В
Выходные уровни при 25 °C:VOL ≤ 0.05 В; VOH ≥ 4.95 В @ 5 В (аналогично 9.95 В @ 10 В; 14.95 В @ 15 В)
Помехоустойчивость (noise margin):≈1 В @ 5 В; 2 В @ 10 В; 2.5 В @ 15 В
Ток входа (макс.):1 µA @ VDD=18 В (полный диапазон температур); 100 nA @ 25 °C
Входная емкость (тип./макс.):5 пФ / 7.5 пФ
Диапазон рабочих температур:−55 °C … +125 °C
Корпус:DIP14 (PDIP‑14, код пакета N)
Количество выводов:14

Детальные технические параметры

  • Абсолютный диапазон напряжения питания: −0.5 В … +20 В (относительно VSS).
  • Диапазон напряжений на входах: от −0.5 В до VDD+0.5 В.
  • Макс. ток на один вход: ±10 mA (абсолютный рейтинг).
  • Типовые значения tPD приведены для CL=50 пФ и RL=200 kΩ.
  • Буферизованные входы/выходы; 100% контроль максимального потребления в состоянии покоя при 20 В.
  • Назначение выводов и функциональная схема соответствуют CD4001B в исполнении PDIP‑14.
Примечание: параметры основаны на документации Texas Instruments для CD4001BE. Источник: Texas Instruments Datasheet (PDF).

Основные области применения

  • Построение логики NOR и обобщённой комбинаторной логики.
  • Логическое формирование сигналов, инвертирование (путём объединения входов).
  • Общие цифровые узлы на CMOS‑логике 4000B с питанием 3–18 В.

Совместимые обозначения и альтернативы

У того же производителя и в корпусе DIP14 доступны идентичные заказные коды: CD4001BE, CD4001BE.A, CD4001BEE4 (PDIP‑14, пакет N).

Вопросы-ответы (FAQ)

Каково рабочее напряжение питания?

Рекомендуемый диапазон VDD составляет от 3 В до 18 В; абсолютный максимум — до 20 В.

Совместимы ли уровни с 5‑вольтовой логикой?

Да, при VDD=5 В гарантированы VIL ≤ 1.5 В и VIH ≥ 3.5 В. Для интерфейса с TTL следует учитывать, что выход «1» TTL может быть ниже 3.5 В — при необходимости используйте согласующий буфер.

Каково типичное быстродействие элемента?

Типовая задержка распространения около 60 нс при VDD=10 В и нагрузке 50 пФ; при 5 В — примерно 125 нс.

Характеристики
Основные
Количество контактов
14
Тип корпуса
DIP14
