Кратко о пришивном USB Type-C 2pin
Пришивной USB Type-C 2pin — гнездо питания для интеграции в одежду, сумки и другие текстильные DIY-изделия. Плоское основание фиксируется швом, а двухпроводной выход подводит питание к внутренней электронике.
Два контакта предназначены только для питания: линии USB-данных на провода не выведены. Максимальные пределы разъёма составляют 20 В и 3 А, но фактические напряжение и ток зависят от источника, кабеля, монтажа и нагрузки.
Ключевые характеристики
- Тип
- пришивное гнездо USB Type-C
- Назначение
- питание, без передачи USB-данных
- Количество контактов
- 2
- Максимальное напряжение
- 20 В; это предел разъёма, а не автоматическая поддержка USB Power Delivery
- Максимальный ток
- 3 А; доступный ток определяется всей системой питания
- Размеры

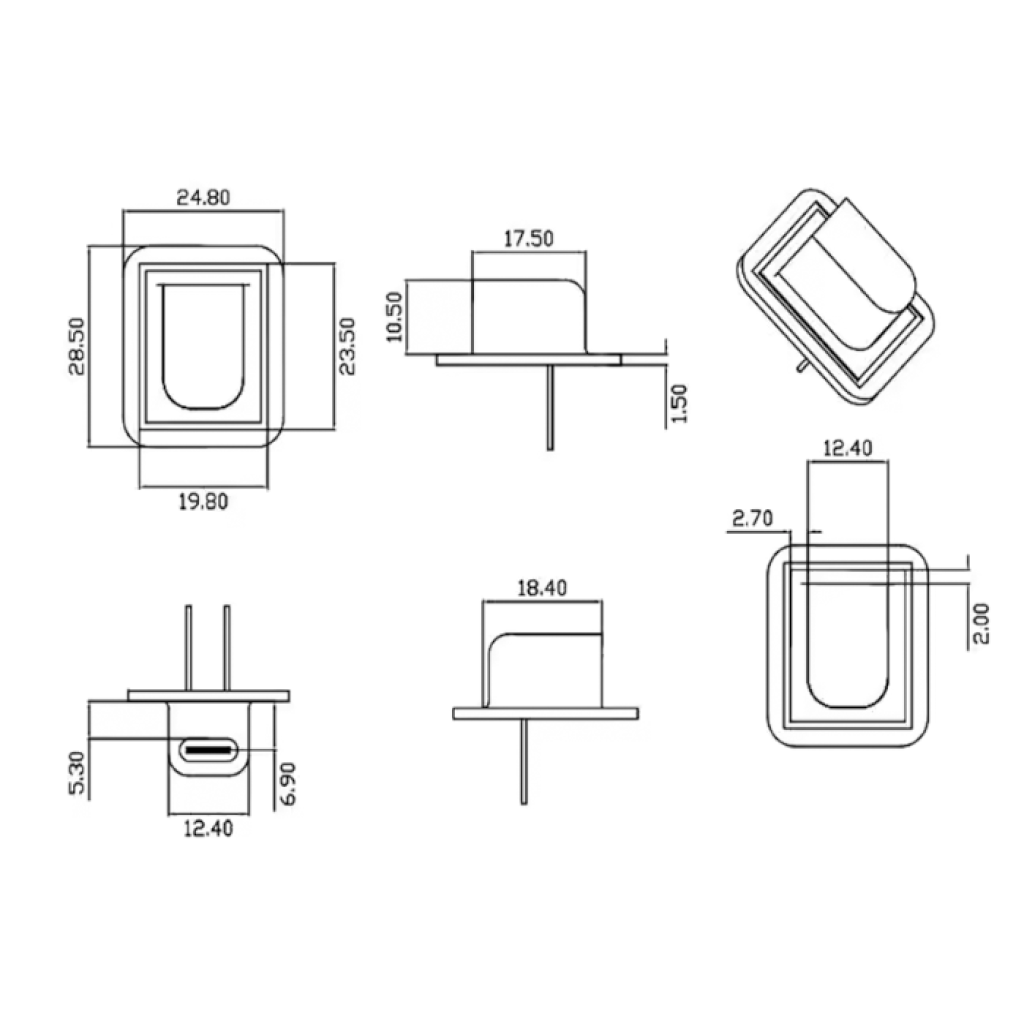

- 28,5 × 24,8 × 12 мм
- Длина проводов
- приблизительно 10 см
- Материалы
- пластиковый корпус, металлические контакты
- Цвет корпуса

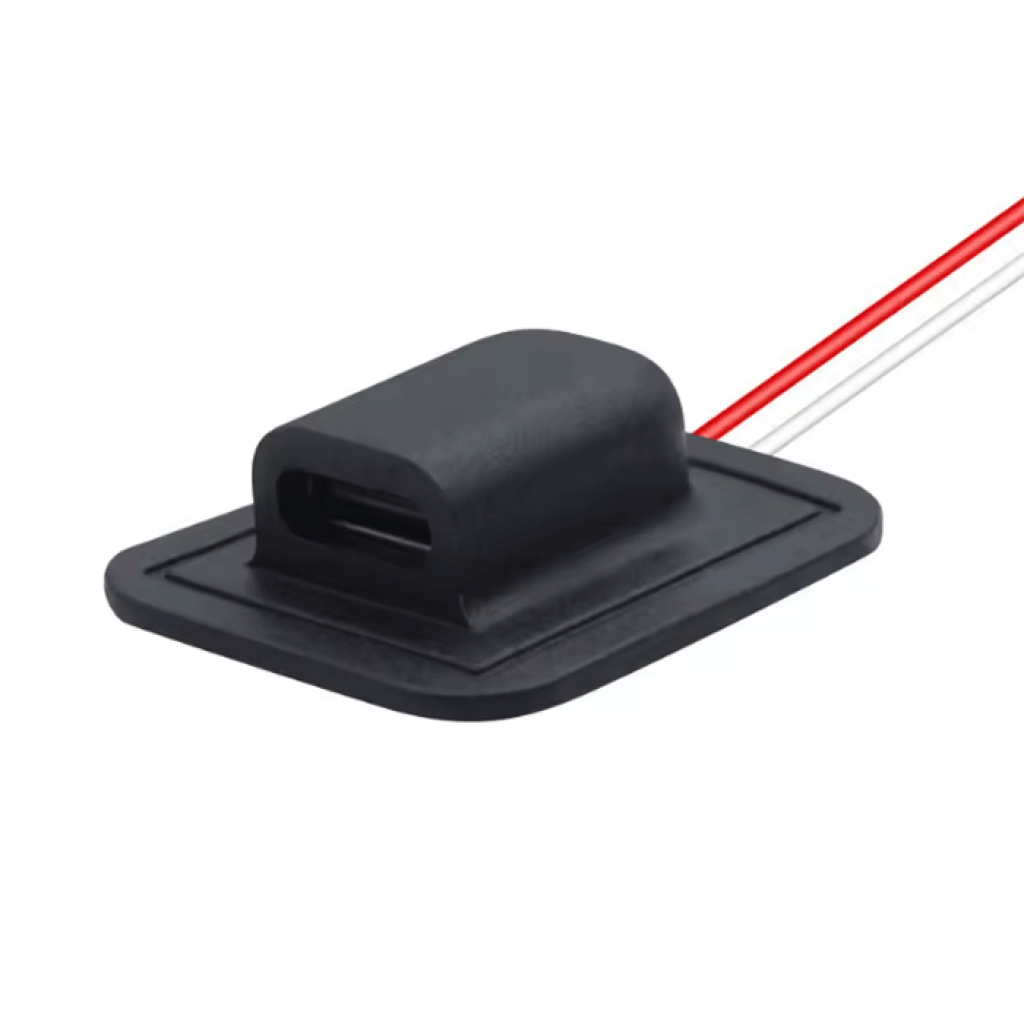

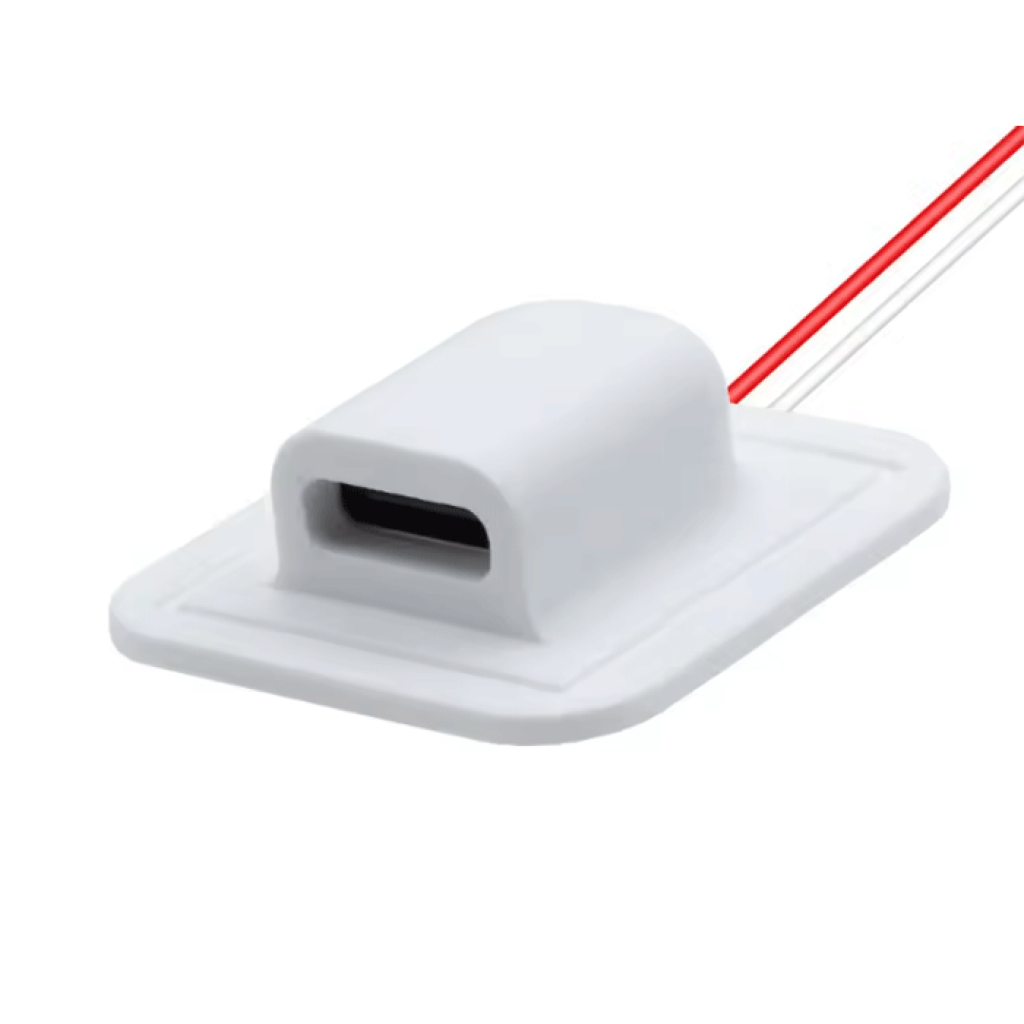

- белый или чёрный
- Степень защиты
- IP20, без защиты от воды
- Максимальная температура
- 85 °C
- Вес
- приблизительно 10 г
- Соответствие
- RoHS
Подробное описание и особенности
Монтаж в текстиль
Плоское основание позволяет пришить разъём вручную или на машинке. Швы располагают по краям основания, не прокалывая провода и не создавая натяжения возле места их выхода. В изделиях, которые постоянно сгибаются, проводам требуется отдельная механическая разгрузка.
Гнездо можно вывести на край кармана, сумки или элемента одежды, чтобы подключать кабель без доступа к внутренней схеме. Перед окончательным пришиванием примерьте штекер USB-C, оставьте место для его корпуса и радиуса изгиба кабеля.
Два силовых вывода
Два провода используются для плюса и минуса питания. Разъём не передаёт данные и не заменяет контроллер заряда аккумулятора, стабилизатор, предохранитель или схему защиты нагрузки.
Максимальные значения 20 В и 3 А являются отдельными пределами разъёма, а не гарантированным режимом 60 Вт. Рабочие параметры ограничивает самое слабое звено: источник, кабель, контакты, провода, места соединений и потребитель. Для продолжительной работы оставляйте запас по току и прекратите использование, если разъём или провода заметно нагреваются.
USB-C и повышенное напряжение
Повышенные уровни напряжения USB Power Delivery появляются после согласования между совместимым источником и потребителем.[1] Двухпроводной разъём не следует использовать как PD-триггер: предел 20 В не означает, что он самостоятельно запросит 20 В у зарядного устройства.
Перед монтажом проверьте мультиметром фактическое напряжение на проводах с нужным источником и кабелем. Не закладывайте в готовое изделие непроверенную совместимость с любым кабелем USB-C ↔ USB-C.
Цвет и полярность

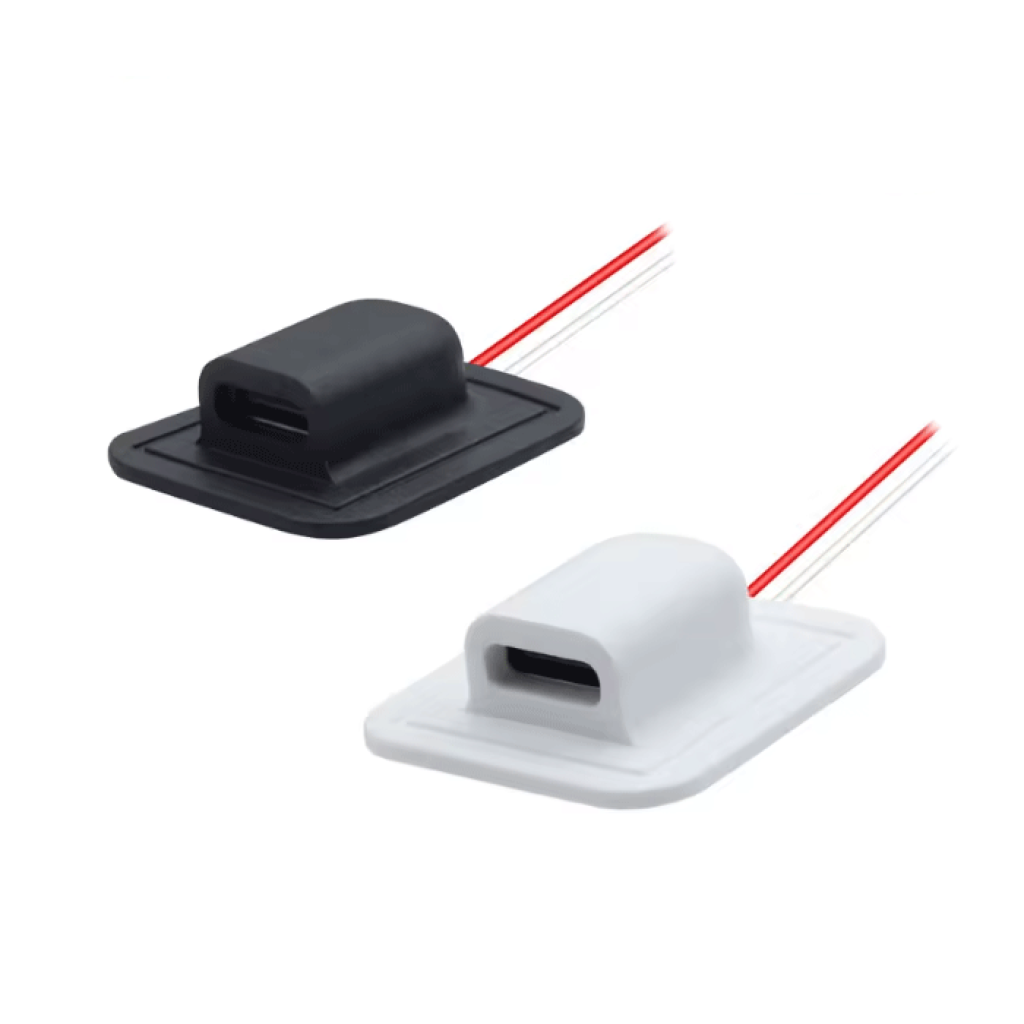

Корпус может быть белым или чёрным. Если цвет важен для дизайна изделия, уточните доступный вариант перед заказом. Полярность проводов определяйте измерением, а не только по цвету изоляции.
Подойдёт / не подойдёт
Подойдёт
- для съёмного подвода питания к текстильному DIY-проекту;
- для умной одежды, сумок и аксессуаров с маломощной электроникой;
- для LED-декора или сенсорного узла, если совпадают напряжение, полярность и потребление;
- для монтажа, где требуется гнездо USB-C с двухпроводным выходом питания.
Не подойдёт
- для передачи данных, USB 2.0, USB 3.x или программирования устройства;
- для автоматического получения 9–20 В от USB PD-адаптера без отдельного контроллера согласования;
- для прямой зарядки аккумулятора без соответствующего контроллера заряда и защиты;
- для изделий, которые необходимо стирать вместе с незащищённым разъёмом;
- для медицинских или защитных систем, где требуются сертифицированные характеристики и резервирование.
Примеры применения
Текстильная LED-подсветка
Разъём можно вывести на край костюма, сумки или декоративной панели для подключения внешнего источника. Напряжение ленты или контроллера должно соответствовать фактическому выходу, а ток — оставаться в пределах возможностей источника, кабеля и разъёма.
Съёмный узел питания
Гнездо позволяет отсоединять кабель перед перевозкой, обслуживанием или уходом за текстильной частью. Электронный модуль подключают через собственную схему стабилизации и защиты, если она необходима нагрузке.
Прототип носимого устройства
В макете разъём может служить силовым входом для контроллера или датчиков. До окончательного монтажа проверьте полярность, работу с выбранным кабелем, просадку напряжения и нагрев под реальной нагрузкой.
Подключение и монтаж
Проверьте геометрию
Примерьте корпус 28,5 × 24,8 × 12 мм и штекер USB-C. Оставьте место для кабеля и его изгиба.
Определите полярность
Подключите запланированный источник без нагрузки и мультиметром определите плюс и минус на проводах. Не полагайтесь только на цвет изоляции.
Проверьте напряжение
Убедитесь, что фактическое напряжение соответствует электронике. Не подключайте нагрузку, если источник выдаёт неизвестный или завышенный уровень.
Подключите обесточенную схему
Отсоедините кабель, соедините провода со входом устройства и изолируйте места соединений. При необходимости добавьте предохранитель, стабилизатор или контроллер заряда.
Зафиксируйте основание
Пришейте основание прочной нитью по краям. Не прокалывайте провода и предусмотрите разгрузку от натяжения.
Проверьте под нагрузкой
После первого запуска проконтролируйте напряжение, стабильность работы и нагрев. Если контакты или провода заметно нагреваются, уменьшите нагрузку и проверьте соединения.
Ограничения и безопасность
Проверяйте напряжение и полярность
Ошибочная полярность или завышенное напряжение могут повредить подключённую электронику. Измерьте выход до первого запуска и после замены источника или кабеля.
20 В и 3 А — максимальные пределы
Эти значения не гарантируют одновременный режим 20 В / 3 А и не подтверждают USB PD. Учитывайте возможности источника, кабеля, проводов и нагрузки, оставляйте запас и контролируйте нагрев.
Защиты от воды нет
IP20 не допускает намокания. Перед стиркой полностью отключите питание и снимите или защитите электронную часть; не подключайте влажный разъём.
Не перегревайте корпус
Не подвергайте разъём воздействию температуры выше 85 °C. Не гладьте и не сушите горячим воздухом участок с установленным корпусом.
Защитите провода от рывков
Шов удерживает основание, но не должен передавать натяжение кабеля на тонкие провода. Добавьте механическую разгрузку и не используйте повреждённую изоляцию.
Альтернативы для других задач
- Если требуются VBUS, GND, D+ и D− для USB 2.0, используйте плату-переходник USB Type-C 2.0 на 4 контакта. У неё нет пришивного основания, но она выводит отдельные линии данных.
- Для согласованного получения повышенного напряжения от совместимого источника USB-C можно выбрать компактный PDC004 с парой уровней 9/12 В или 15/20 В в зависимости от версии или триггер 5/9/12/15/20 В с поддержкой PD, QC и AFC. Это альтернативные входные модули питания без пришивного основания.
FAQ
Передаёт ли разъём данные?
Нет. Двухконтактный выход предназначен для питания; сигнальные линии USB на провода не выведены.
Появятся ли 20 В от любого USB-C адаптера?
Нет. 20 В — максимальный предел разъёма, а не запрос к источнику. Для повышенного напряжения USB-C требуются совместимый источник и отдельный PD-контроллер или триггер.
Гарантированно ли доступны 3 А?
Нет. 3 А — максимальный предел разъёма. Фактический ток ограничивают источник, кабель, контакты, провода, монтаж и нагрузка.
Будет ли работать кабель USB-C ↔ USB-C?
Работу необходимо проверить с конкретным источником и кабелем до монтажа. Сначала измерьте напряжение на проводах без подключённой нагрузки.
Можно ли стирать изделие с разъёмом?
IP20 не обеспечивает защиты от воды. Перед стиркой отключите питание и снимите или надёжно защитите электронную часть; повторно подключайте только после полного высыхания.
Документы и источники
- USB Implementers Forum, USB Charger (USB Power Delivery) — принцип согласования уровней питания USB Power Delivery и зависимость доступной мощности от совместимых источника, кабеля и потребителя.
