Коротко про мікрофон INMP441

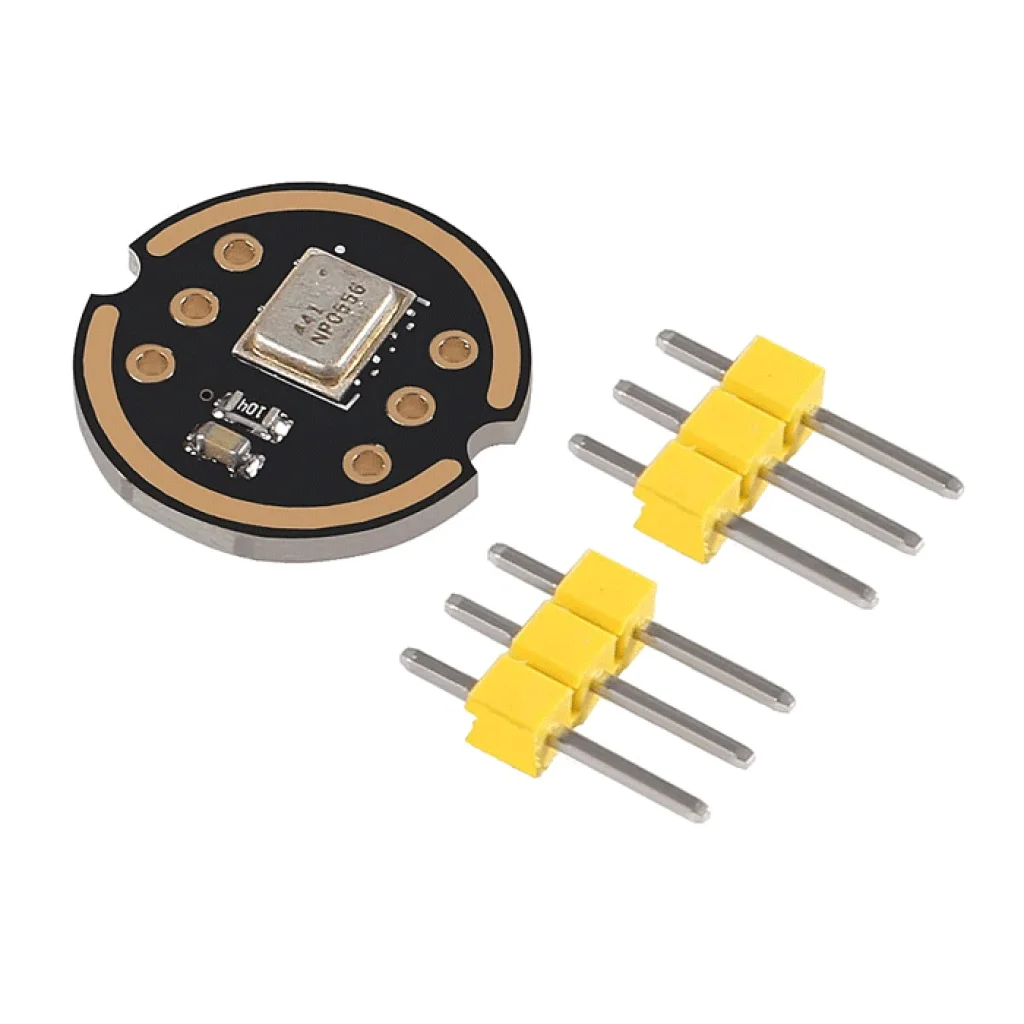

INMP441 — всеспрямований цифровий MEMS-мікрофон на компактній платі для захоплення голосу, запису аудіо та програмного аналізу звуку. Модуль підключається до контролера через I²S і працює від живлення 1,8–3,3 В. Для використання потрібні сумісний приймач I²S та прошивка: аналогового аудіовиходу для звичайного мікрофонного входу немає.
Один модуль передає один аудіоканал. Контакт L/R обирає ліву або праву позицію в кадрі I²S, а не перетворює один мікрофон на стереопару.
Ключові характеристики
- Тип
- Всеспрямований MEMS-мікрофон INMP441 на платі
- Інтерфейс
- I²S; 24-бітні аудіодані мікросхеми[1]
- Живлення модуля
- 1,8–3,3 В постійного струму
- Частотний діапазон
- 60 Гц – 15 кГц; доступна смуга також залежить від частоти дискретизації[1]
- Чутливість INMP441
- Типово −26 dBFS за 1 кГц і 94 дБ SPL[1]
- Співвідношення сигнал/шум INMP441
- Типово 61 dBA, зі зважуванням A[1]
- Струм мікросхеми в робочому режимі
- Типово 1,4 мА за 1,8 В; 2,2 мА за 3,3 В — не сумарне споживання системи з контролером[1]
- Діаметр плати
- Приблизно 14 мм
- Робоча температура
- −40…+85 °C
- Контакти
- VDD, GND, SCK, WS, SD, L/R
Детальний опис та особливості
Оцифрування всередині мікрофона
Мікросхема INMP441 поєднує MEMS-сенсор, обробку сигналу, аналого-цифровий перетворювач і цифрові фільтри. Контролер отримує вже цифрові відліки через I²S, тому окремий аналоговий вхід АЦП для мікрофона не потрібний.[1] Запис у файл, передавання мережею, розпізнавання команд та реакцію на звук реалізує програма контролера.
Тактування й вибір каналу
INMP441 працює як підлеглий пристрій I²S: контролер формує SCK і WS та приймає аудіодані з SD. Мікросхема передає 24-бітні знакові відліки у форматі I²S з 32 тактами на слот і 64 тактами SCK на повний стереокадр. Тому ширина слота у налаштуваннях драйвера та кількість корисних бітів звуку — різні параметри.[1]
Вхід L/R із низьким рівнем обирає лівий канал, із високим — правий. Для двоканального захоплення потрібні два мікрофони з різним вибором L/R і спільним тактуванням.[1] Приймальний канал у прошивці має відповідати фізичному підключенню.
Розміщення та смуга звуку
Всеспрямований мікрофон підходить для захоплення мовлення поблизу, але також сприймає навколишній шум. Мікросхема INMP441 має акустичний порт знизу корпусу: під час встановлення плати залишайте відкритим відповідний звуковий отвір.[1] Корпус пристрою та відстань до джерела звуку потрібно враховувати під час налаштування.
Цифровий фільтр INMP441 змінює смугу пропускання разом із частотою дискретизації. Нижча частота дискретизації може бути доречною для голосового проєкту, але не забезпечує захоплення всього діапазону до 15 кГц.[1] Розрядність цифрового слова також не означає 24 біти корисної акустичної точності.
Підійде / не підійде
Підійде
- Для голосових інтерфейсів і навчальних аудіопроєктів із прийманням I²S.
- Для ESP32 після вибору доступних GPIO, налаштування драйвера та узгодження живлення.
- Для програмного аналізу звукової активності, аудіозапису й експериментів зі спектром.
Не підійде
- Для прямого підключення до аналогового входу, AUX або мікрофонного роз’єму ПК. Якщо потрібний аналоговий сигнал для АЦП, розгляньте мікрофонний модуль MAX4466 із регулюванням підсилення; схема підключення та програма будуть іншими.
- Як самостійний розпізнавач голосу або готовий калібрований шумомір.
- Для прямого живлення та керувальних сигналів 5 В.
Приклади застосування
Голосовий інтерфейс на ESP32
Мікрофон захоплює мовлення, а плата ESP-WROOM-32 / ESP-32S CP2102 приймає потік через I²S для подальшої обробки. Мікрофон живіть від 3,3 В, а не від USB-живлення 5 В плати; алгоритм розпізнавання та потрібні сервіси обирайте окремо.
Навчальний аудіореєстратор
Контролер із прийманням I²S накопичує відліки у буфері та зберігає або передає запис. Для запису голосу можна почати з частоти дискретизації 16 кГц, а для ширшої смуги — обрати 48 кГц і відповідні параметри тактування.[1] Спосіб зберігання та обсяг пам’яті визначає конструкція реєстратора.
Індикація звукової активності
Програма аналізує амплітуду аудіопотоку та змінює індикацію після перевищення обраного порога. Поріг налаштовуйте під фоновий шум і місце встановлення; така реакція на звук не є вимірюванням абсолютного рівня звукового тиску.
Підключення та перший запуск
Звірте контакти без живлення

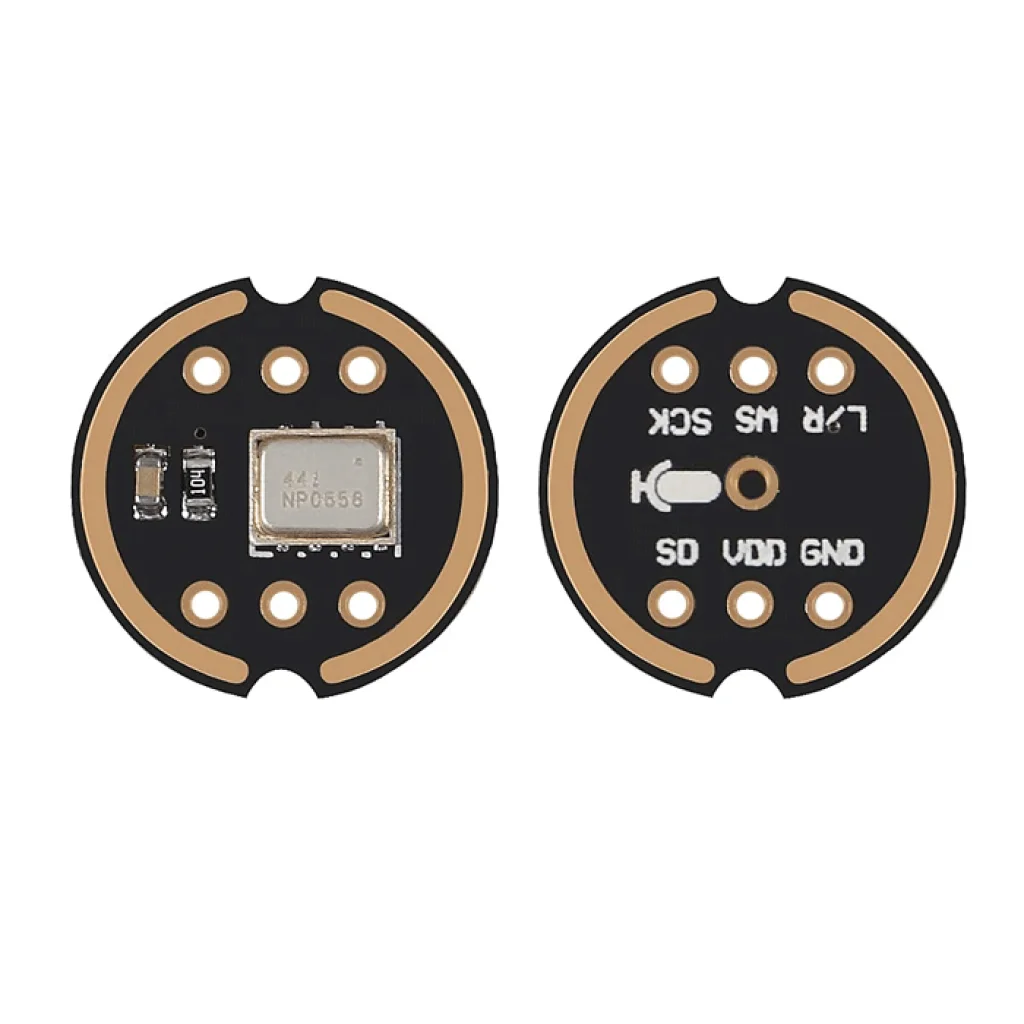

Знайдіть VDD, GND, SCK, WS, SD і L/R за написами на платі. Не переносіть порядок контактів зі схеми зовні схожого модуля.
Підключіть живлення та сигнали
Для ESP32 подайте стабільні 3,3 В на VDD, з’єднайте GND мікрофона й контролера. SCK підключіть до виходу тактування I²S, WS — до виходу вибору слова, SD — до входу аудіоданих контролера. Призначення GPIO задайте у своїй програмі.
Задайте канал
Підключіть L/R до GND для лівого каналу або до VDD для правого та виберіть відповідний канал приймання. Не залишайте вибір каналу невизначеним.[1]
Налаштуйте I²S та перевірте відліки
Увімкніть стандартний формат I²S, 32-бітні слоти та 64 такти SCK на кадр; обробляйте 24 корисні біти відповідно до формату буфера драйвера.[1] Спочатку перевірте зміну відліків під час мовлення, а вже потім додавайте запис чи розпізнавання.

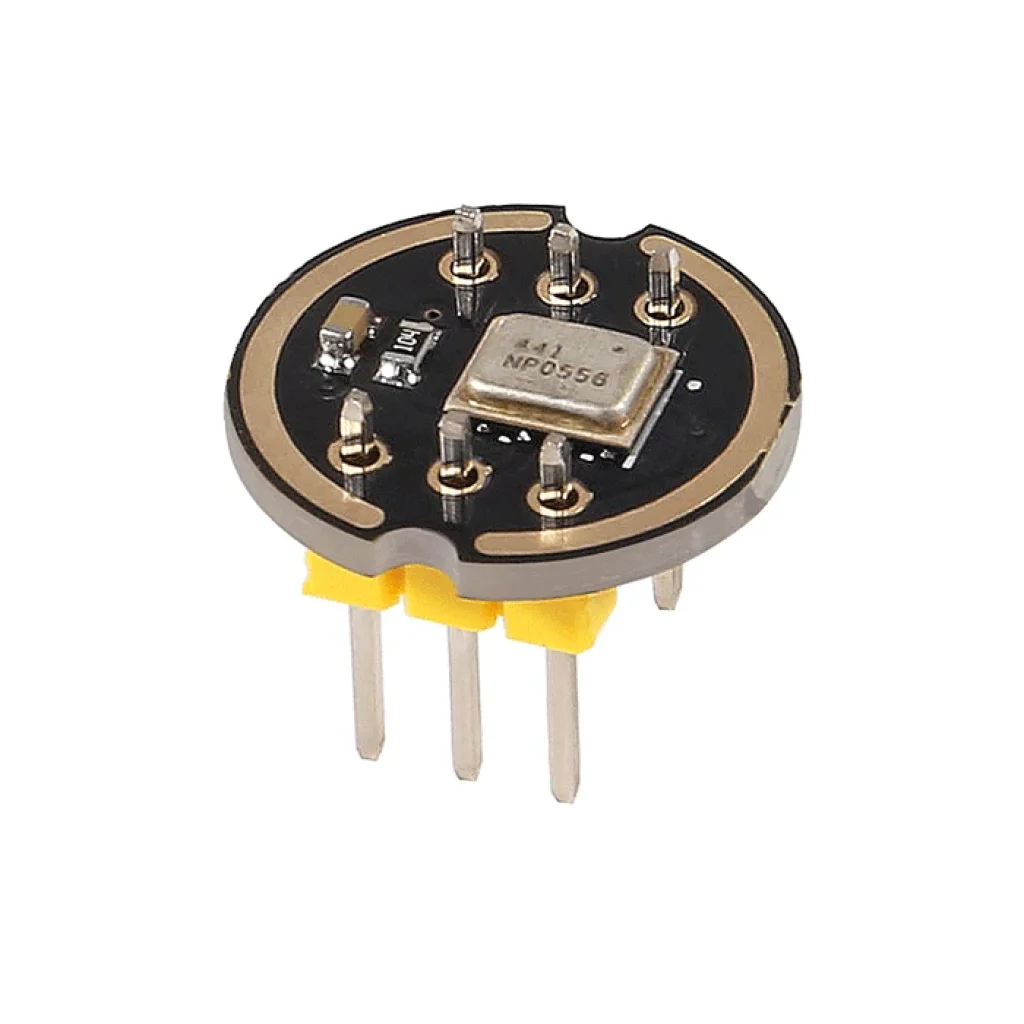

Для тимчасового монтажу можна використати проводи Dupont із відповідними кінцями, якщо встановлені контакти механічно сумісні. Обирайте короткі з’єднання без натягу.
Обмеження та безпека
Не подавайте 5 В
Використовуйте живлення в межах 1,8–3,3 В. Не підключайте 5-вольтові сигнали безпосередньо до SCK, WS або L/R. Логічні рівні мають відповідати напрузі VDD; живлення мікрофона від 1,8 В не дозволяє автоматично керувати ним сигналами 3,3 В.[1]
Не тактуйте знеструмлений мікрофон
Не подавайте активні SCK та WS, коли VDD мікрофона вимкнено: це може погіршувати довготривалу надійність через струм захисних діодів.[1] Змінюйте підключення лише після знеструмлення схеми.
Захищайте акустичний отвір
Не закривайте звуковий отвір клеєм або деталями корпусу. Не допускайте потрапляння води, не продувайте порт стисненим повітрям і не застосовуйте ультразвукове очищення мікрофона.[1]
Не використовуйте як критичний захисний датчик
INMP441 не призначений для медичного обладнання та інших систем, від роботи яких залежить життя або безпека людей.[1] Голосові й звукові експерименти не повинні підміняти сертифіковані засоби контролю.
FAQ
Чому замість звуку надходять нулі?
Для INMP441 перевірте живлення, спільну землю, призначення SCK/WS/SD та відповідність каналу приймання рівню L/R. Після подавання живлення мікросхемі також потрібен час запуску з активним тактуванням; перші відліки можуть бути нульовими.[1] Самі нулі ще не визначають причину несправності.
Чи можна зчитувати INMP441 через I²C або analogRead()?
INMP441 передає цифрове аудіо через I²S. Інтерфейс I²C та аналоговий вхід АЦП не замінюють приймач I²S.
Чи записує один модуль стереозвук?
Один INMP441 захоплює один канал. Для стереозапису потрібні два мікрофони, налаштовані на лівий і правий канали, та відповідне підключення до контролера.[1]
Чи можна отримати гучність у дБ SPL без калібрування?
INMP441 видає цифрові аудіовідліки, а dBFS описує рівень відносно цифрової повної шкали, не готовий рівень звукового тиску.[1] Для вимірювання дБ SPL потрібні обробка та калібрування всієї системи.
Документи та джерела
- TDK / InvenSense, INMP441 — Omnidirectional Microphone with Bottom Port and I²S Digital Output, DS-INMP441-00, Rev. 1.1, 21.05.2014 — характеристики мікросхеми, формат аудіоданих, тактування, вибір каналу та вимоги безпечного використання.
