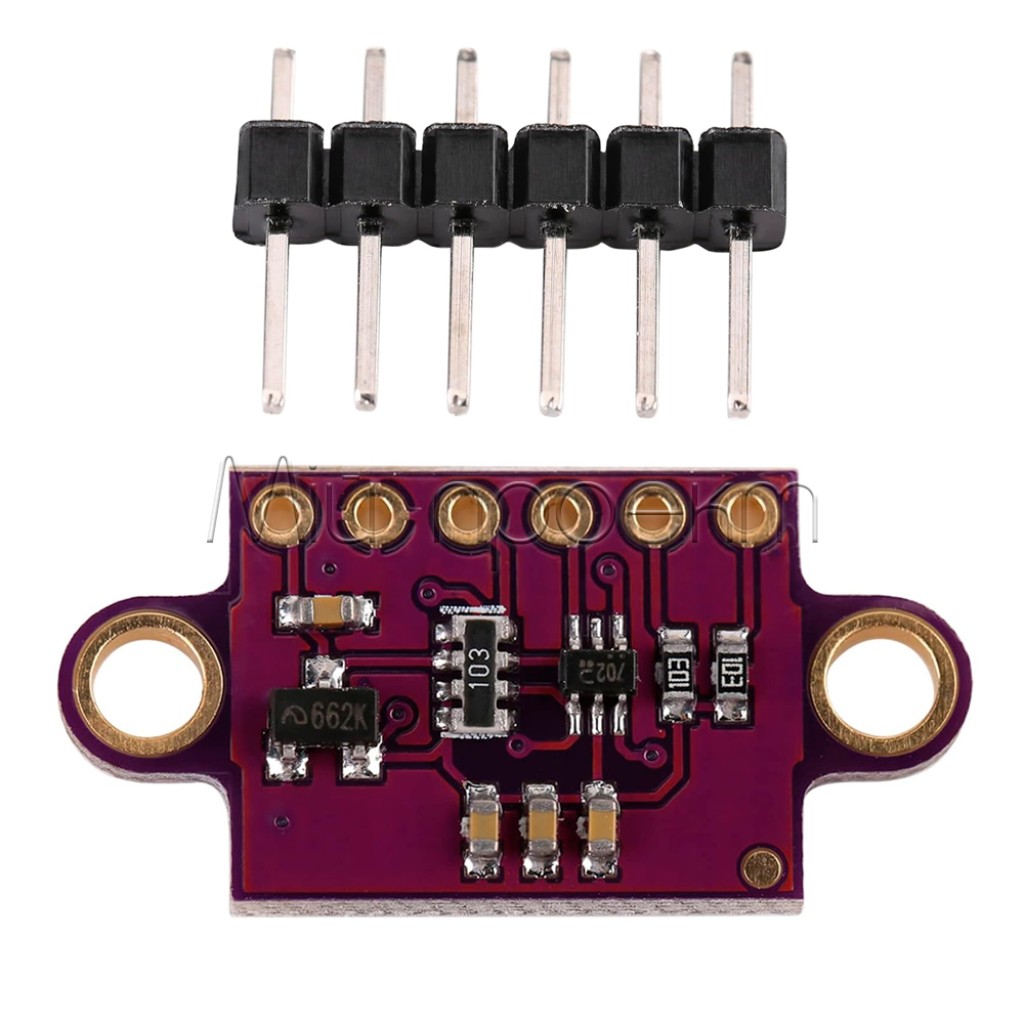

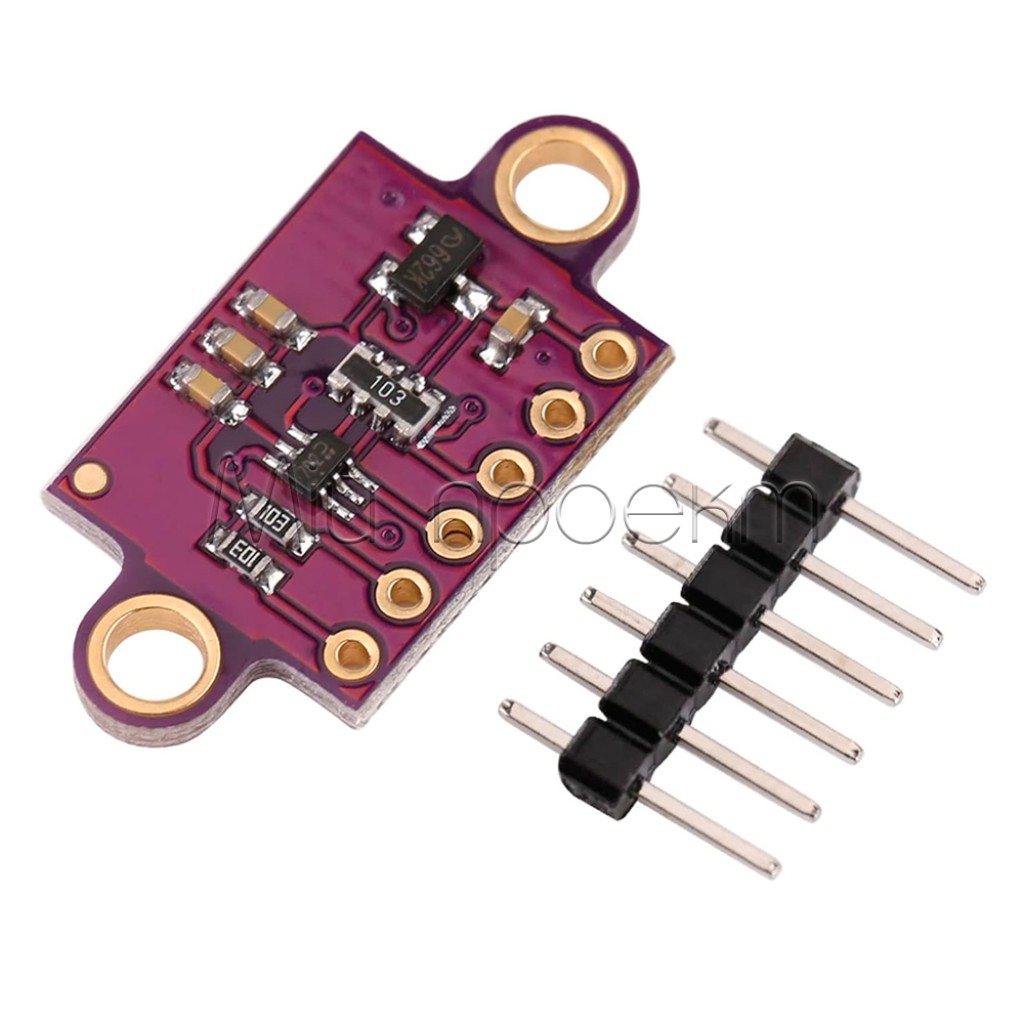

Коротко про VL53L0X V2
VL53L0X V2 — лазерний ToF-датчик для безконтактного вимірювання відстані та виявлення наближення в робототехніці й домашніх електронних проєктах. Датчик передає дані через I²C та розрахований на відстані 30–1200 мм; доступна дальність і точність залежать від освітлення, поверхні об’єкта та режиму вимірювання.
Для підключення потрібен контролер із відповідною бібліотекою. Живлення плати та допустимі рівні сигнальних контактів потрібно перевіряти окремо: живлення від 5 В не означає допустимість 5 В на всіх входах.
Ключові характеристики
- Сенсор і принцип роботи
- VL53L0X, Time of Flight (ToF)
- Діапазон відстаней
- 30–1200 мм, з урахуванням умов вимірювання
- Живлення плати
- 2,6–5 В через VIN
- Інтерфейс
- I²C, до 400 кГц
- Адреса I²C
- 0x29 за замовчуванням, 7-бітний формат; програмно змінюється

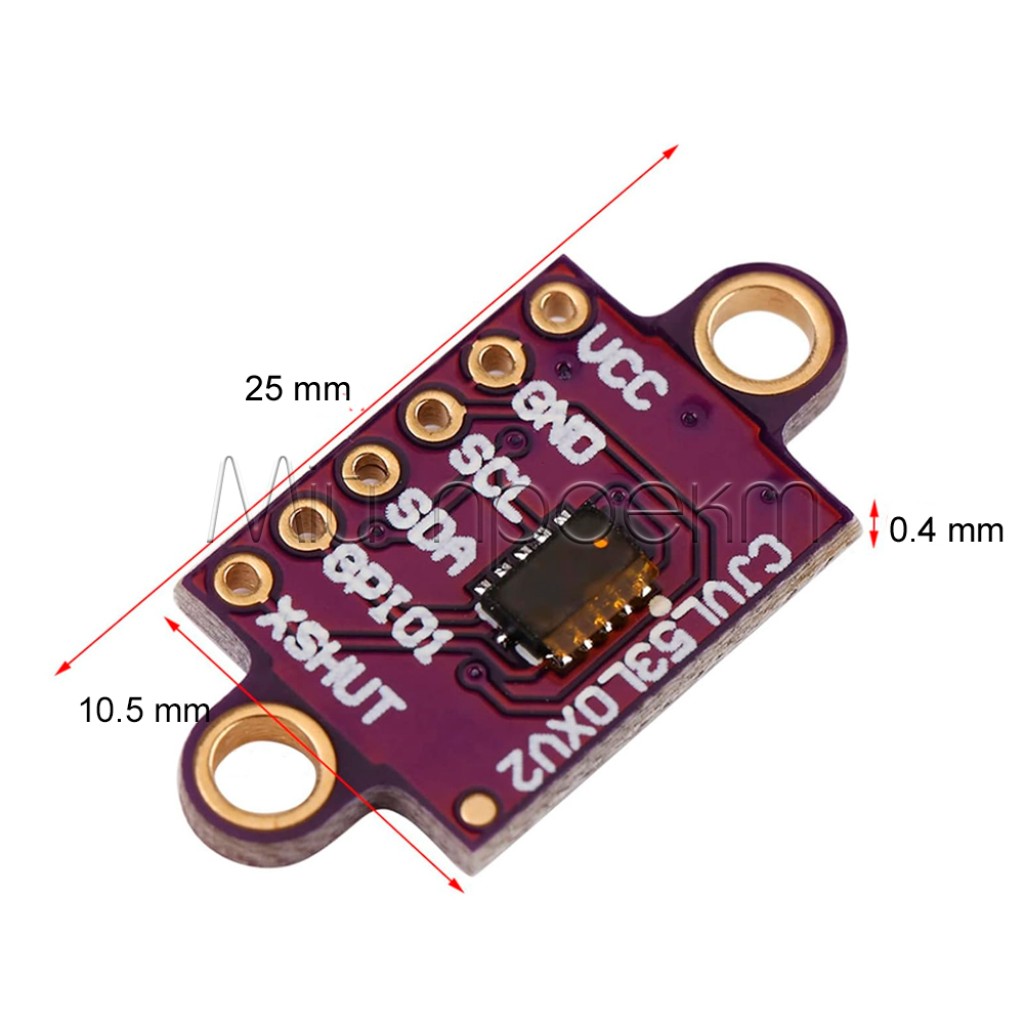

- Розміри плати
- 25 × 10,5 мм

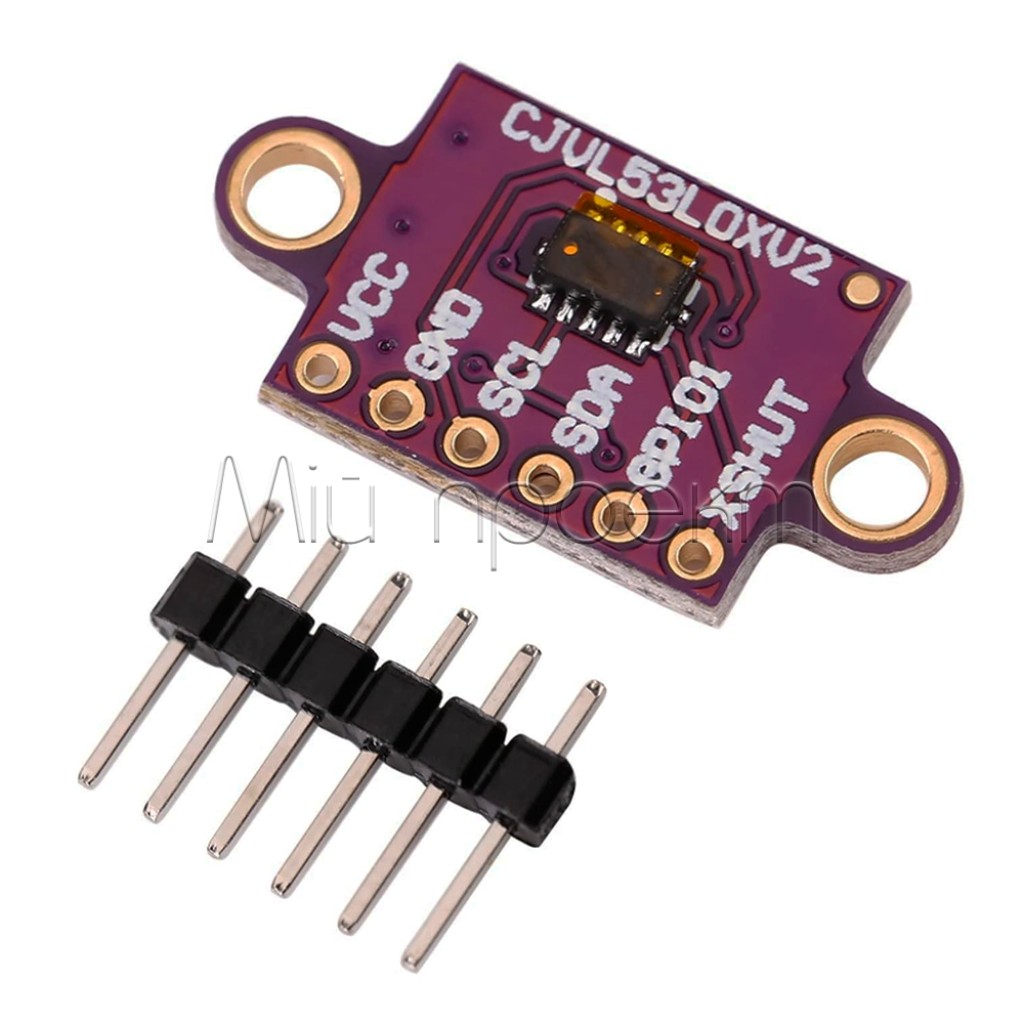

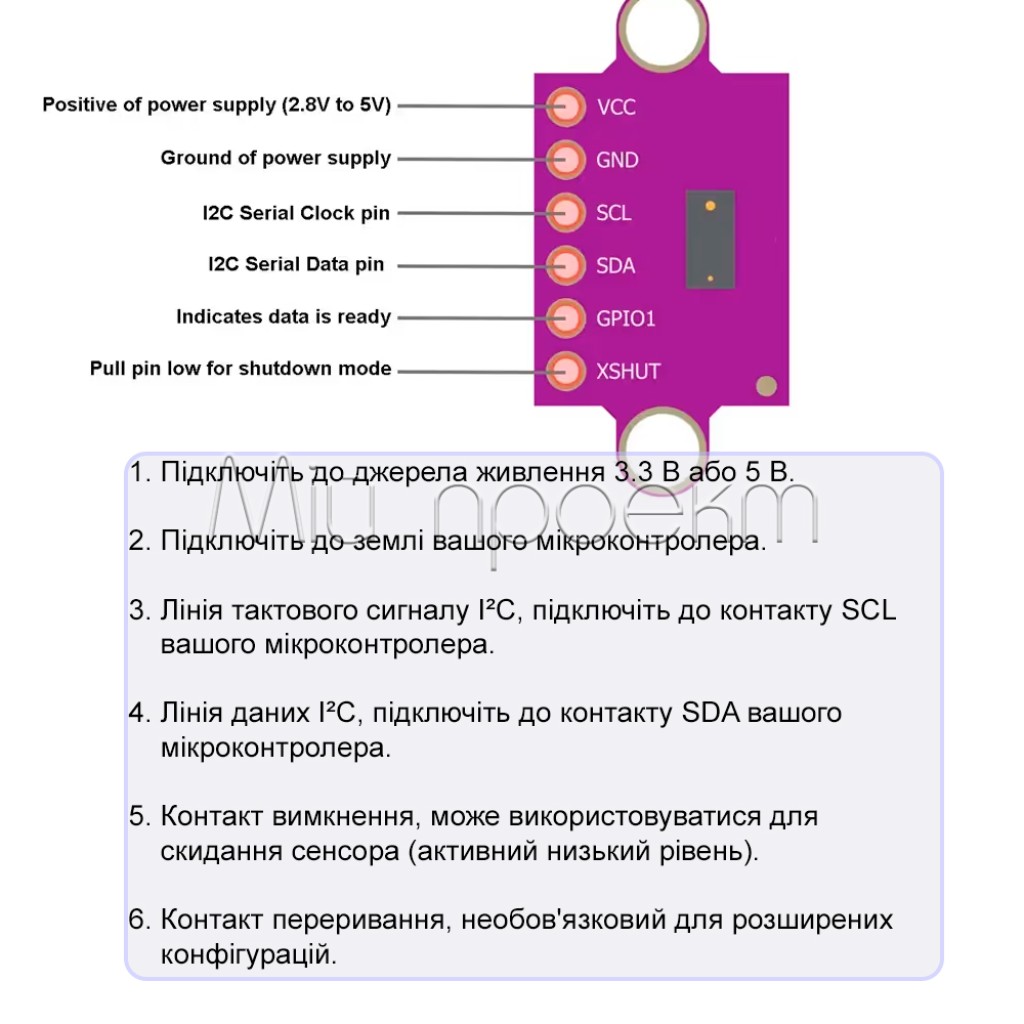

- Контакти
- VIN, GND, SCL, SDA, GPIO1, XSHUT
- Температура роботи
- −20…+70 °C
Детальний опис та особливості
Оптичне вимірювання замість акустичного
VL53L0X випромінює інфрачервоні імпульси та визначає відстань за часом повернення світла від об’єкта. Контролер отримує результат у цифровому вигляді, тому не потрібно вимірювати тривалість зовнішнього імпульсу, як у деяких ультразвукових далекомірів. Вимірювання має скінченну тривалість і не є миттєвим.[1]
Оптичний датчик потребує достатнього відбитого сигналу. Темна поверхня та фонове інфрачервоне світло можуть зменшувати робочу дальність. Для надійного спрацювання перевірте потрібний об’єкт у фактичному місці встановлення, а не лише на світлій тестовій мішені.[1]
Компроміс між швидкістю та точністю
Режим VL53L0X визначає час накопичення сигналу. Профіль високої точності використовує бюджет вимірювання 200 мс, а швидкісний — 20 мс. До 50 вимірювань на секунду та найкраща точність не є одночасною гарантією: фактична частота також залежить від програмного опитування й обробки даних.[1]
Програма повинна враховувати статус вимірювання, а не лише числову відстань. Слабкий сигнал або відсутність придатної мішені можуть дати помилку; такий результат не слід використовувати як достовірну команду для виконавчого механізму.[1]
Підійде / не підійде
Підійде
- Для навчального робота, що оцінює відстань до перешкоди в приміщенні.
- Для безконтактної кнопки або виявлення наближення руки з програмним порогом спрацювання.
- Для прототипу контролю положення об’єкта після перевірки його поверхні й умов освітлення.
Не підійде
- Для гарантованого вимірювання ближче 30 мм або далі 1200 мм.
- Для задачі, яка потребує незмінної точності ±3% у будь-якому режимі та освітленні.
- Для простого паралельного підключення кількох однакових датчиків без керування адресами або розділення шин.
Підключення та запуск
Перевірте живлення та сигнальні рівні
Знеструмте схему, знайдіть VIN і GND та звірте маркування контактів. До підключення 5-вольтового контролера перевірте узгодження рівнів SDA, SCL і XSHUT; не подавайте 5 В на сигнальні входи без підтвердженої допустимості.
Підключіть шину I²C
З’єднайте GND зі спільною землею, SDA — з лінією даних, SCL — з тактовою лінією контролера. Два сигнальні проводи I²C не замінюють окремого живлення та землі. Для тимчасового монтажу можна використати проводи Dupont, якщо тип і крок контактів відповідають вашим роз’ємам.
Запустіть приклад бібліотеки
Використайте бібліотеку саме для VL53L0X, перевірте виявлення адреси 0x29 та почніть з одного датчика. Зіставте покази з відомою відстанню і перевірте статус результату перед налаштуванням порогів.
Налаштуйте кілька датчиків
Для спільної шини використовуйте окреме керування XSHUT: утримуйте решту датчиків вимкненими, запускайте їх по черзі та призначайте різні адреси. Повторюйте призначення після перезапуску. Альтернатива — комутатор I²C TCA9548A: рознесіть датчики з однаковою адресою по окремих каналах і вибирайте лише потрібний канал під час звернення.
Приклади застосування
Навчальний робот із контролем перешкоди
Контролер читає відстань через I²C і змінює рух робота при наближенні до об’єкта. Виберіть поріг із запасом на час вимірювання та зупинки; перевірте темні й похилі перешкоди до автономного запуску.
Безконтактне керування освітленням
Датчик відстежує наближення руки, а контролер перемикає освітлення через окремий керувальний вузол. Перевірте поріг на потрібній відстані в межах діапазону та відкидайте недостовірні вимірювання перед спрацюванням.
Обмеження та безпека
Не плутайте VIN із сигнальними контактами
Допустиме живлення плати не визначає допустиму напругу на SDA, SCL, XSHUT і GPIO1. Невідповідні логічні рівні можуть пошкодити сенсор. Перед монтажем перевірте рівні та підтягування шини; за потреби застосуйте узгодження рівнів.
Не розраховуйте на максимальну дальність у всіх умовах
Яскраве освітлення, слабке відбиття та невдала геометрія мішені можуть погіршувати результат. Перевіряйте стабільність вимірювань у робочому середовищі та передбачайте безпечну реакцію програми на помилку.[1]
Врахуйте захисне вікно корпусу
Додаткове скло перед сенсором може створювати внутрішні відбиття й похибку. Після встановлення в корпус перевірте покази та виконайте необхідне калібрування для вибраного вікна й відстані до нього.[1]
Не змінюйте лазерну оптику
Не збільшуйте потужність випромінювача та не фокусуйте його випромінювання додатковою оптикою. Такі зміни можуть порушити безпечний режим роботи лазера.[1]
FAQ
Чи можна отримати ±3% при 50 Гц?
VL53L0X не гарантує таке поєднання. Високоточний і швидкісний профілі мають різні бюджети часу; точність потрібно оцінювати для вибраного режиму, мішені та освітлення.[1]
Чому I²C-сканер показує 0x29, а документація — 0x52?
Адреса VL53L0X 0x29 подана у 7-бітному форматі. Значення 0x52 позначає адресний байт запису з бітом напрямку передачі, а не інший датчик. Використовуйте формат адреси, якого потребує ваша бібліотека.[1]
Чи працюватиме датчик на сонці?
VL53L0X чутливий до фонового інфрачервоного світла: робоча дальність може зменшитися. Для вуличного проєкту спочатку перевірте потрібну відстань і поверхню за фактичного освітлення, не розраховуючи на гарантовані 1,2 м.[1]
Документи та джерела
- STMicroelectronics — VL53L0X, DS11555 Rev 6: принцип роботи сенсора, профілі вимірювання, адресація, вплив освітлення й захисного скла та правила лазерної безпеки.
