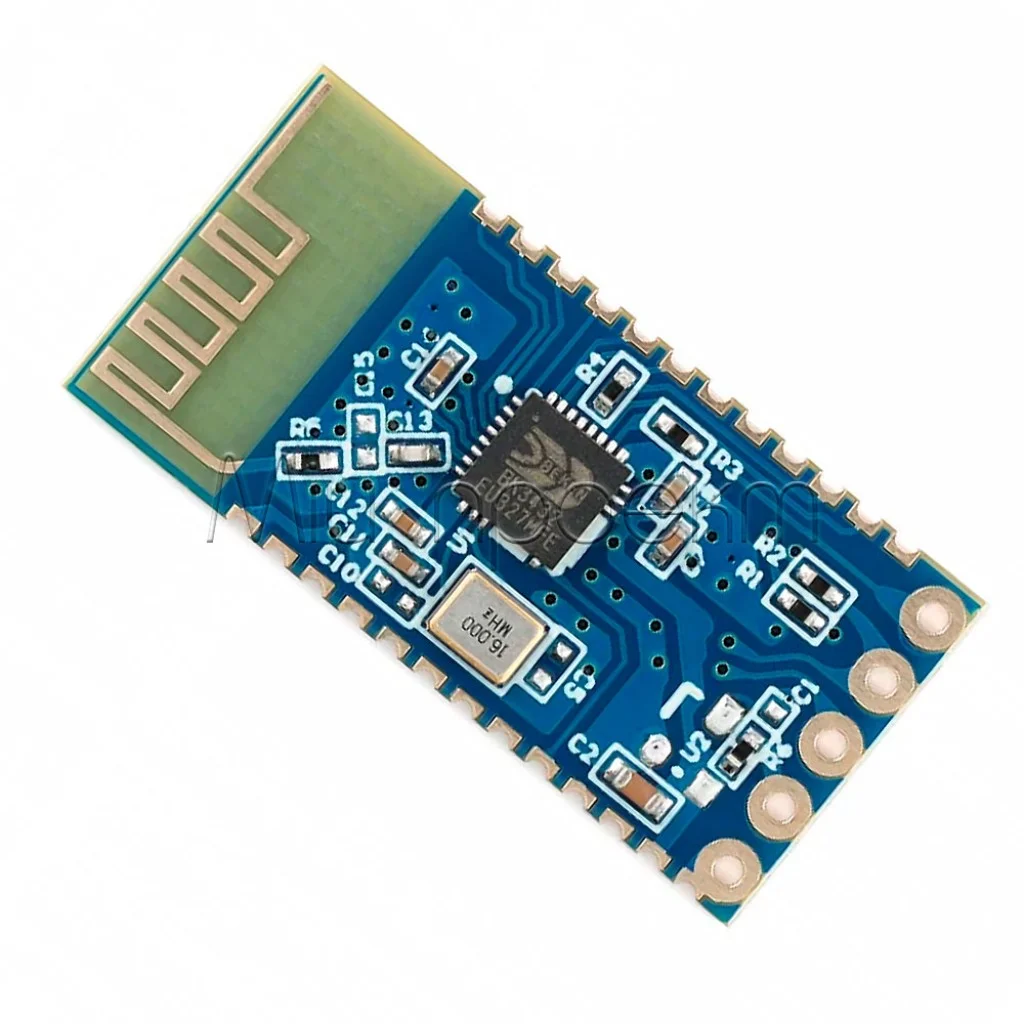

Модуль Bluetooth JDY-31 SPP-C (аналог HC-05 НС-06)

В наявності

Код товару: 1206

72.00 грн

Знайшли дешевше?

-Вхідна напруга-:1.8 - 3.6 В (рекомендовано 3.3 В)

-Струм споживання-:8 мА

-Вихідна потужність-:8 дБ (максимум)

-Робоча частота-:2.40 ГГц

-Дальність зв'язку-:до 30 м

-Чіп-:BK3431S

-Розміри-:27 х 13 х 1.6 мм

-Підтримка протоколів-:Bluetooth Specification v3.0

-Стандарт Bluetooth-:Bluetooth 3.0 SPP

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Модуль Bluetooth JDY-31 SPP-C (аналог HC-05 НС-06)

Код товару: 1206

72.00 грн

Опис

🔌 Bluetooth модуль JDY-31

Компактний бездротовий модуль з дальністю дії до 30 метрів

Загальний опис

Bluetooth модуль JDY-31 – сучасний компактний пристрій для бездротового підключення мікроконтролерів до смартфонів, комп'ютерів та інших пристроїв з підтримкою Bluetooth. Цей модуль є потужною альтернативою популярному HC-05, пропонуючи кращу дальність зв'язку, компактніші розміри та низьке енергоспоживання. Завдяки підтримці протоколу SPP (Serial Port Profile) та інтерфейсу UART, JDY-31 забезпечує просту інтеграцію з Arduino, Raspberry Pi та іншими платформами для розробки IoT-пристроїв, систем автоматизації та проєктів робототехніки. Стабільна робота при напрузі від 1.8В до 3.6В робить цей модуль універсальним рішенням для широкого спектру застосувань.

✅ Технічні переваги:

• Збільшена дальність дії – зв'язок на відстані до 30 метрів, що втричі перевищує можливості стандартного HC-05, дозволяючи створювати системи з ширшим радіусом дії
• Компактні розміри – мініатюрні габарити 27×13×1.6 мм роблять модуль ідеальним для інтеграції в портативні та обмежені за простором проєкти
• Широкий діапазон робочих температур – стабільна робота при температурі від -40°C до +80°C забезпечує надійність в екстремальних умовах експлуатації
• Низьке енергоспоживання – лише 4.7 мА в режимі очікування та 7.3 мА при активному підключенні, що ідеально для пристроїв з батарейним живленням
• Вбудована PCB антена – інтегрована антена забезпечує надійний прийом сигналу без необхідності додаткових компонентів та спрощує монтаж у готових системах
• Висока сумісність – підтримка різних операційних систем (Android, Windows, Linux) дозволяє використовувати модуль у різноманітних проєктах без обмежень за платформою

🔧 Ідеальне рішення для:

Робототехніка

Автоматизація будинку

Бездротові сенсорні мережі

IoT-пристрої

Дистанційне керування

Мобільні додатки

Навчальні проєкти

Вимірювальні системи

💡 Широкі можливості застосування:

Керування роботизованими системами – завдяки підвищеній дальності зв'язку до 30 метрів, модуль JDY-31 ідеально підходить для керування рухомими роботами та автоматизованими платформами. Стабільний канал передачі даних дозволяє створювати плавні та відгукливі системи управління з мінімальними затримками навіть на значній відстані.
IoT та домашня автоматизація – компактні розміри та низьке енергоспоживання роблять JDY-31 оптимальним для систем розумного будинку. Модуль легко інтегрується з мікроконтролерами для створення бездротових сенсорів, систем моніторингу та керування побутовими приладами через смартфон.
Передача телеметрії – висока чутливість прийому (-97 dBm) забезпечує надійний збір даних з віддалених сенсорів у промислових умовах або системах моніторингу довкілля. Модуль ефективно працює для передачі показників температури, вологості, тиску та інших параметрів у реальному часі.
Освітні проєкти з робототехніки – завдяки доступності AT-команд та простоті підключення, JDY-31 є чудовим інструментом для навчання принципам бездротового зв'язку. Використовуючи популярну бібліотеку RemoteXY, початківці можуть швидко створювати проєкти з мобільним управлінням через телефон.
Портативні гаджети – широкий діапазон робочих температур (-40°C до +80°C) та стійкість до різних умов експлуатації роблять модуль ідеальним для портативних пристроїв, які використовуються на відкритому повітрі або в промислових середовищах. Компактні розміри дозволяють інтегрувати модуль навіть у мініатюрні корпуси.

📦 Детальні технічні характеристики:

Версія Bluetooth: 3.0 SPP (Serial Port Profile)
Мікроконтролер: JDY-31
Частотний діапазон: 2.4 ГГц
Інтерфейс зв'язку: UART (Serial)
Робоча напруга: 1.8В - 3.6В

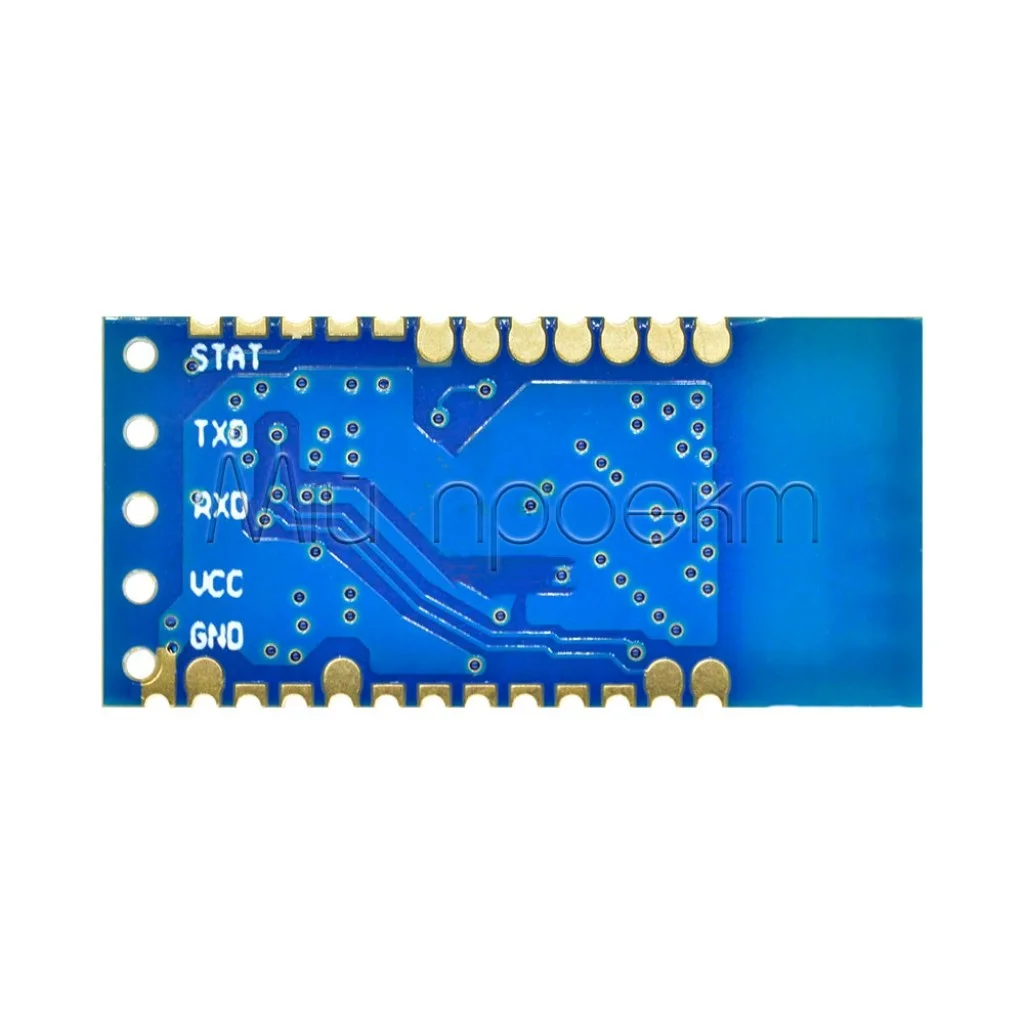

Піни:
- STAT: Пін стану для індикації
- TX: Передача даних
- RX: Прийом даних
- VCC: Живлення
- GND: Земля
Дальність дії: До 30 метрів
Режим роботи: Slave
Габаритні розміри: 27 × 13 × 1.6 мм
Споживання струму:
- Режим сну: 4.7 мА
- Підключений режим: 7.3 мА
Потужність передачі: Максимум 8 dBm
Чутливість прийому: -97 dBm
Швидкість передачі даних: До 16 КБайт/с
Діапазон робочих температур: Від -40°C до +80°C
Антена: Вбудована PCB
Сумісність з ОС: Android, Windows, Linux

⚠️ Важливі аспекти використання:

Встановлення пінів – модуль постачається без припаяних пінів, тому потрібно самостійно паяти контакти. При цьому важливо не перегрівати мікроконтролер вище 260°C, щоб уникнути пошкодження компонентів модуля.
Додавання індикатора – на відміну від HC-05, модуль JDY-31 не має вбудованого світлодіодного індикатора стану. За необхідності можна додати зовнішній світлодіод, підключивши його до піна STAT через резистор 1 кОм (схема: STAT -> резистор 1 кОм -> анод LED -> катод LED -> GND).
Налаштування через AT-команди – для зміни імені модуля або PIN-коду використовуються AT-команди (AT+NAME, AT+PIN), які відправляються через UART з'єднання при швидкості 9600 бод. За замовчуванням модуль має ім'я "JDY-31-SPP" та PIN-код "1234".
Правильне підключення до мікроконтролера – при підключенні до Arduino або іншого мікроконтролера пам'ятайте, що TX модуля підключається до RX мікроконтролера, а RX модуля — до TX мікроконтролера (перехресне з'єднання).
Обмеження режиму роботи – модуль JDY-31 працює тільки в режимі Slave (приймач), тобто може лише приймати з'єднання, але не може ініціювати його. Це варто враховувати при проєктуванні систем, де потрібен Master-режим.

Модуль JDY-31 — це компактне, енергоефективне та надійне рішення для бездротового підключення ваших електронних проєктів. Завдяки збільшеній дальності дії до 30 метрів та сумісності з популярними платформами, ви отримуєте широкі можливості для реалізації ваших творчих задумів.

ЗАМОВТЕ ЗАРАЗ

#Bluetooth #JDY31 #БездротовийЗв'язок #Arduino #IoT #Електроніка

Характеристики

-Основні-

-Вхідна напруга-

1.8 - 3.6 В (рекомендовано 3.3 В)

-Струм споживання-

8 мА

-Вихідна потужність-

8 дБ (максимум)

-Робоча частота-

2.40 ГГц

-Дальність зв'язку-

до 30 м

-Чіп-

BK3431S

-Додаткові-

-Розміри-

27 х 13 х 1.6 мм

-Підтримка протоколів-

Bluetooth Specification v3.0

-Стандарт Bluetooth-

Bluetooth 3.0 SPP

Відгуки

Відгуків про цей товар ще не було.

Немає відгуків про цей товар, станьте першим, залиште свій відгук.

Питання та відповіді

Додайте питання, і ми відповімо найближчим часом.

Геннадій

20 грудня 2024 (08:21)

Доброго дня. Підскажіть як перейти в режим АТ команд цього модуля.

Відповідь:

20 грудня 2024 (09:47)

Модуль завжди знаходиться в режимі AT-команд, коли не підключений до іншого пристрою. Ви можете просто надсилати AT-команди безпосередньо через інтерфейс UART (піни TXD/RXD). Враховуйте наступні моменти: Всі AT-команди повинні закінчуватися \r\n (повернення каретки та новий рядок); Використовуйте правильну швидкість передачі даних (за замовчуванням 9600); Підключайте використовуючи рівні напруги TTL (модуль працює при 1.8-3.6В, рекомендовано 3.3В)
