Bluetooth Модуль JDY-31 SPP-C (аналог HC-05 НС-06)

Нет в наличии

Код товара: 1206

72.00 грн

-Входное напряжение-:1.8 - 3.6 В (рекомендовано 3.3 В)

-Ток потребления-:8 мА

-Исходящая мощность-:8 дБ (максимум)

-Рабочая частота-:2.40 ГГц

-Дальность связи-:до 30 м

-Чип-:BK3431S

-Размеры-:27 х 13 х 1.6 мм

-Поддержка протоколов-:Bluetooth Specification v3.0

-Стандарт Bluetooth-:Bluetooth 3.0 SPP

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Bluetooth Модуль JDY-31 SPP-C (аналог HC-05 НС-06)

Код товара: 1206

72.00 грн

Описание

🔌 Bluetooth модуль JDY-31

Компактный беспроводной модуль с дальностью действия до 30 метров

Общее описание

Bluetooth модуль JDY-31 – современное компактное устройство для беспроводного подключения микроконтроллеров к смартфонам, компьютерам и другим устройствам с поддержкой Bluetooth. Этот модуль является мощной альтернативой популярному HC-05, предлагая лучшую дальность связи, компактные размеры и низкое энергопотребление. Благодаря поддержке протокола SPP (Serial Port Profile) и интерфейса UART, JDY-31 обеспечивает простую интеграцию с Arduino, Raspberry Pi и другими платформами для разработки IoT-устройств, систем автоматизации и проектов робототехники. Стабильная работа при напряжении от 1.8В до 3.6В делает этот модуль универсальным решением для широкого спектра применений.

✅ Технические преимущества:

• Увеличенная дальность действия – связь на расстоянии до 30 метров, что втрое превышает возможности стандартного HC-05, позволяя создавать системы с большим радиусом действия
• Компактные размеры – миниатюрные габариты 27×13×1.6 мм делают модуль идеальным для интеграции в портативные и ограниченные по пространству проекты
• Широкий диапазон рабочих температур – стабильная работа при температуре от -40°C до +80°C обеспечивает надежность в экстремальных условиях эксплуатации
• Низкое энергопотребление – всего 4.7 мА в режиме ожидания и 7.3 мА при активном подключении, что идеально для устройств с батарейным питанием
• Встроенная PCB антенна – интегрированная антенна обеспечивает надежный прием сигнала без необходимости дополнительных компонентов и упрощает монтаж в готовых системах
• Высокая совместимость – поддержка различных операционных систем (Android, Windows, Linux) позволяет использовать модуль в разнообразных проектах без ограничений по платформе

🔧 Идеальное решение для:

Робототехника

Автоматизация дома

Беспроводные сенсорные сети

IoT-устройства

Дистанционное управление

Мобильные приложения

Учебные проекты

Измерительные системы

💡 Широкие возможности применения:

Управление роботизированными системами – благодаря повышенной дальности связи до 30 метров, модуль JDY-31 идеально подходит для управления движущимися роботами и автоматизированными платформами. Стабильный канал передачи данных позволяет создавать плавные и отзывчивые системы управления с минимальными задержками даже на значительном расстоянии.
IoT и домашняя автоматизация – компактные размеры и низкое энергопотребление делают JDY-31 оптимальным для систем умного дома. Модуль легко интегрируется с микроконтроллерами для создания беспроводных сенсоров, систем мониторинга и управления бытовыми приборами через смартфон.
Передача телеметрии – высокая чувствительность приема (-97 dBm) обеспечивает надежный сбор данных с удаленных сенсоров в промышленных условиях или системах мониторинга окружающей среды. Модуль эффективно работает для передачи показателей температуры, влажности, давления и других параметров в реальном времени.
Образовательные проекты по робототехнике – благодаря доступности AT-команд и простоте подключения, JDY-31 является отличным инструментом для обучения принципам беспроводной связи. Используя популярную библиотеку RemoteXY, начинающие могут быстро создавать проекты с мобильным управлением через телефон.
Портативные гаджеты – широкий диапазон рабочих температур (-40°C до +80°C) и устойчивость к различным условиям эксплуатации делают модуль идеальным для портативных устройств, используемых на открытом воздухе или в промышленных средах. Компактные размеры позволяют интегрировать модуль даже в миниатюрные корпуса.

📦 Детальные технические характеристики:

Версия Bluetooth: 3.0 SPP (Serial Port Profile)
Микроконтроллер: JDY-31
Частотный диапазон: 2.4 ГГц
Интерфейс связи: UART (Serial)
Рабочее напряжение: 1.8В - 3.6В

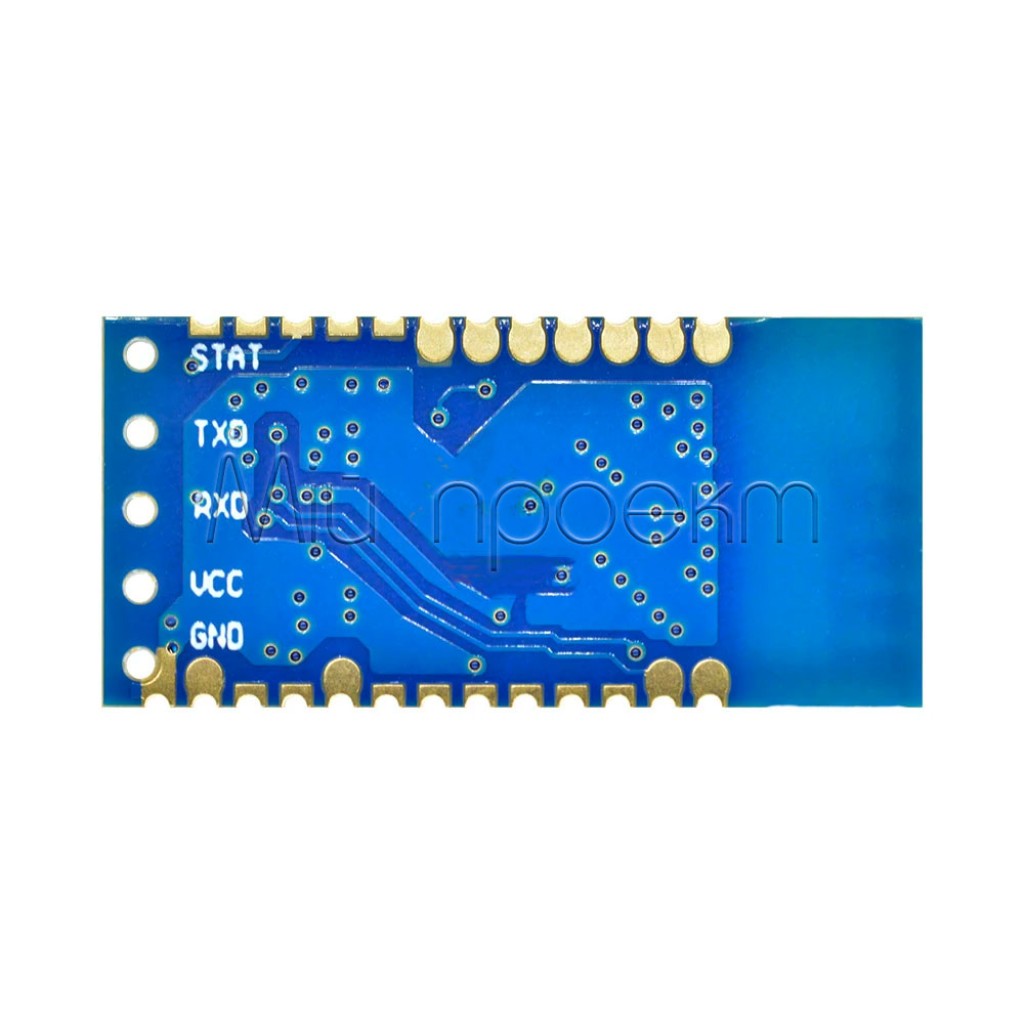

Пины:
- STAT: Пин состояния для индикации
- TX: Передача данных
- RX: Прием данных
- VCC: Питание
- GND: Земля
Дальность действия: До 30 метров
Режим работы: Slave

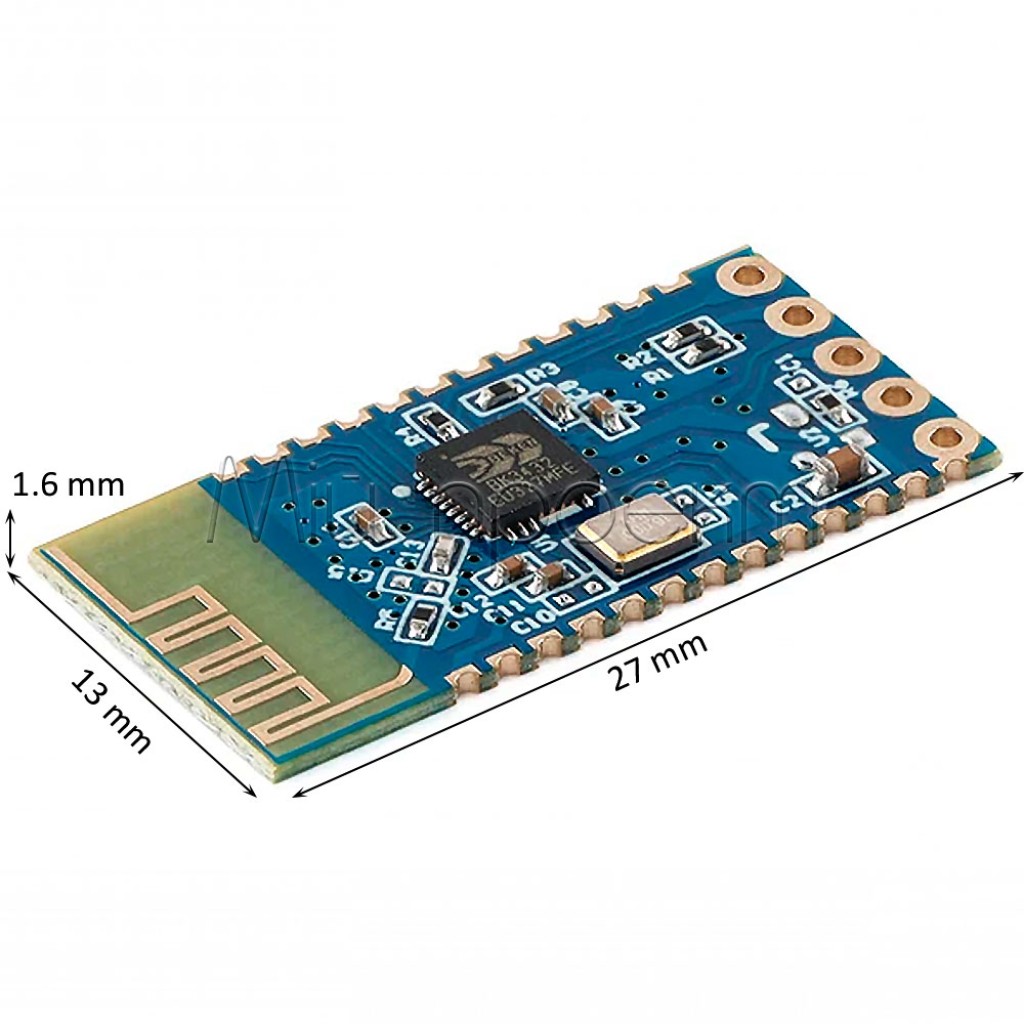

Габаритные размеры: 27 × 13 × 1.6 мм
Потребление тока:
- Режим сна: 4.7 мА
- Подключенный режим: 7.3 мА
Мощность передачи: Максимум 8 dBm
Чувствительность приема: -97 dBm
Скорость передачи данных: До 16 КБайт/с
Диапазон рабочих температур: От -40°C до +80°C

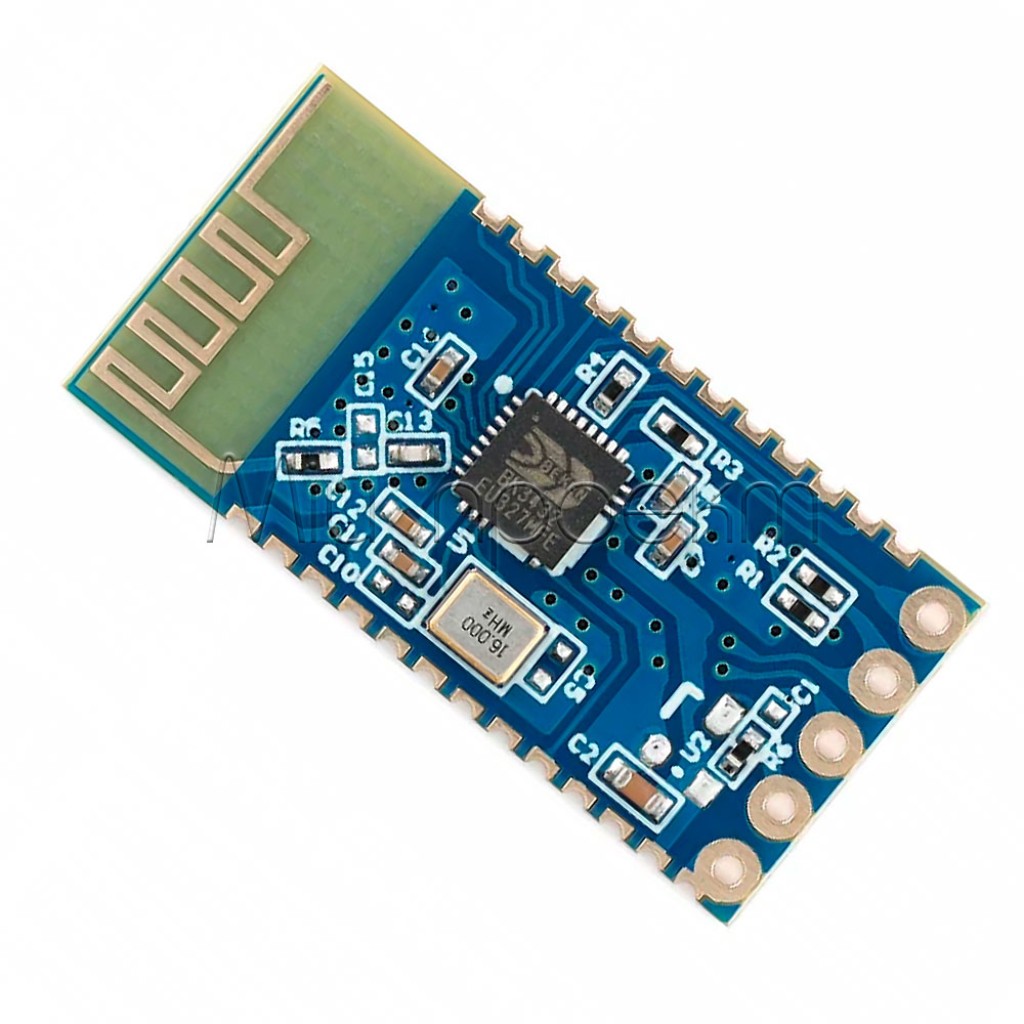

Антенна: Встроенная PCB
Совместимость с ОС: Android, Windows, Linux

⚠️ Важные аспекты использования:

Установка пинов – модуль поставляется без припаянных пинов, поэтому необходимо самостоятельно паять контакты. При этом важно не перегревать микроконтроллер выше 260°C, чтобы избежать повреждения компонентов модуля.
Добавление индикатора – в отличие от HC-05, модуль JDY-31 не имеет встроенного светодиодного индикатора состояния. При необходимости можно добавить внешний светодиод, подключив его к пину STAT через резистор 1 кОм (схема: STAT -> резистор 1 кОм -> анод LED -> катод LED -> GND).
Настройка через AT-команды – для изменения имени модуля или PIN-кода используются AT-команды (AT+NAME, AT+PIN), которые отправляются через UART соединение при скорости 9600 бод. По умолчанию модуль имеет имя "JDY-31ics/cf4bf3c5-2b22-4d1e-aec8-390e25b22485" target="_blank">AT-команды (AT+NAME, AT+PIN), которые отправляются через UART соединение при скорости 9600 бод. По умолчанию модуль имеет имя "JDY-31-SPP" и PIN-код "1234".
Правильное подключение к микроконтроллеру – при подключении к Arduino или другому микроконтроллеру помните, что TX модуля подключается к RX микроконтроллера, а RX модуля — к TX микроконтроллера (перекрестное соединение).
Ограничение режима работы – модуль JDY-31 работает только в режиме Slave (приемник), то есть может только принимать соединения, но не может инициировать их. Это стоит учитывать при проектировании систем, где нужен Master-режим.

Модуль JDY-31 — это компактное, энергоэффективное и надежное решение для беспроводного подключения ваших электронных проектов. Благодаря увеличенной дальности действия до 30 метров и совместимости с популярными платформами, вы получаете широкие возможности для реализации ваших творческих замыслов.

#Bluetooth #JDY31 #БеспроводнаяСвязь #Arduino #IoT #Электроника

Характеристики

-Основные-

-Входное напряжение-

1.8 - 3.6 В (рекомендовано 3.3 В)

-Ток потребления-

8 мА

-Исходящая мощность-

8 дБ (максимум)

-Рабочая частота-

2.40 ГГц

-Дальность связи-

до 30 м

-Чип-

BK3431S

-Дополнительные-

-Размеры-

27 х 13 х 1.6 мм

-Поддержка протоколов-

Bluetooth Specification v3.0

-Стандарт Bluetooth-

Bluetooth 3.0 SPP

Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Геннадій

20 декабря 2024 (08:21)

Доброго дня. Підскажіть як перейти в режим АТ команд цього модуля.

Ответ:

20 декабря 2024 (09:47)

Модуль завжди знаходиться в режимі AT-команд, коли не підключений до іншого пристрою. Ви можете просто надсилати AT-команди безпосередньо через інтерфейс UART (піни TXD/RXD). Враховуйте наступні моменти: Всі AT-команди повинні закінчуватися \r\n (повернення каретки та новий рядок); Використовуйте правильну швидкість передачі даних (за замовчуванням 9600); Підключайте використовуючи рівні напруги TTL (модуль працює при 1.8-3.6В, рекомендовано 3.3В)
