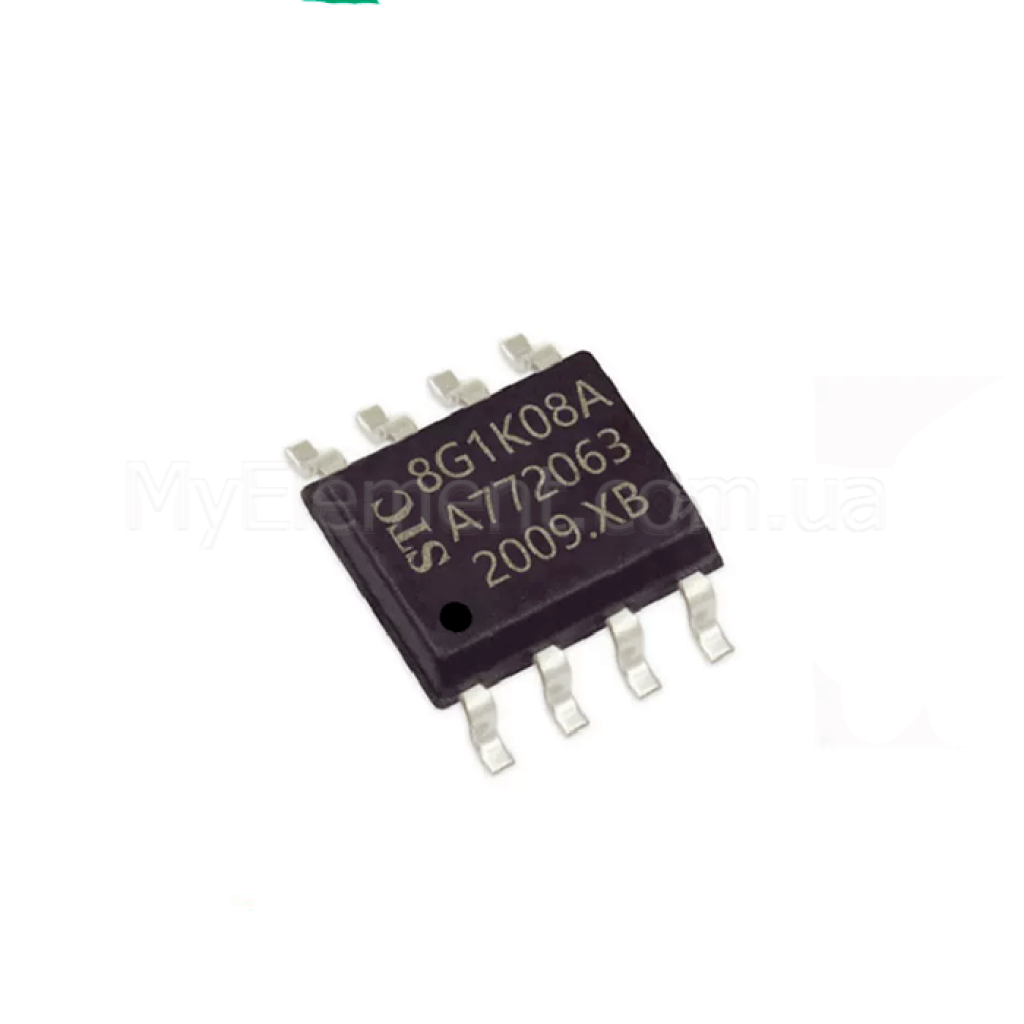

Мікросхема STC 8G1K08A-36I корпус SOP8

Name: Мікросхема STC 8G1K08A-36I корпус SOP8
Brand: Мій Проект
SKU: 5457
Price: 30.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5457

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

В наявності

Код товару: 5457

30.00 грн

Знайшли дешевше?

Кількість контактів:8

Спосіб монтажу:SMD

Тип корпусу:SOP-8

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Мікросхема STC 8G1K08A-36I корпус SOP8

Код товару: 5457

30.00 грн

Опис

STC8G1K08A-36I SOP-8

8-бітний високошвидкісний 1T‑8051 мікроконтролер із 8 КБ Flash у компактному корпусі SOP‑8, призначений для вбудованих систем із живленням 1.9–5.5 В.

Основні переваги

Висока продуктивність 1T‑8051

Однотактна архітектура ядра забезпечує прискорення до ~12× проти класичного 8051 при тактуванні до 36 МГц.

Широкий діапазон живлення

Стабільна робота при 1.9–5.5 В завдяки вбудованому LDO та функціям низьковольтного скидання.

Точний внутрішній генератор

IRC 4–36 МГц (похибка близько ±0.3% при 25°C) з можливістю поділу частоти програмно; підтримка зовнішнього кварцу/такту 4–36 МГц.

Багата периферія в 8‑виводному корпусі

1×UART, SPI, I²C, 3×PCA/CCP/PWM, 10‑бітний АЦП (до 500 ksps), апаратний множник/дільник MDU16, собачий таймер.

Ключові характеристики

Архітектура:	Сумісний з 8051, 1T ядро
Пам’ять програм (Flash):	8 КБ
EEPROM / Data Flash:	до 4 КБ, стирання сторінками по 512 байт, ресурс >100 тис. циклів
SRAM:	≈1.2 КБ (DATA/IDATA + внутрішнє XRAM)
Діапазон живлення:	1.9–5.5 В
Робоча температура:	−40…+85 °C (індустріальний клас)
Системний такт:	IRC 4–36 МГц; зовнішній кварц/такт 4–36 МГц
Точність IRC (25°C):	близько ±0.3%
GPIO (SOP‑8):	до 6 ліній
Таймери:	2×16‑біт (T0, T1)
Послідовні інтерфейси:	UART×1, SPI, I²C
PCA/CCP/PWM:	3 канали (6/7/8/10‑бітні режими PWM)
АЦП:	10‑біт, до 500 ksps, 6 каналів; внутр. опорний канал ~1.19 В
Апаратна математика:	MDU16 (множення/ділення, нормалізація, зсув)
Скидання/захист:	POR, пін RESET (конфігур.), WDT, LVD (рівні 2.2/2.4/2.7/3.0 В), програмне скидання
Програмування:	ISP/IAP, онлайн‑налагодження без емулятора
Корпус:	SOP‑8

Детальні технічні параметри

13 джерел переривань, 4 рівні пріоритетів; пробудження з режиму зупинки годинника доступними подіями (INTx, таймери, RXD, I²C SDA, PCA тощо).
Режими GPIO: квазідвонапрямний, пуш‑пул, відкритий стік, високий імпеданс; індивідуальні внутрішні підтягувальні резистори ~4 кОм.
Внутрішній IRC 32 кГц для низькоспоживчих режимів; підтримка виведення системного такту назовні.
АЦП: 6 зовнішніх каналів (CH0–CH5) + канал виміру внутрішнього опорного ~1.19 В (CH15).
PCA: режими захоплення, високошвидкісного виходу та PWM (6/7/8/10‑біт); можливість використання як DAC.
Пороги LVD: 2.2 В, 2.4 В, 2.7 В, 3.0 В; порогові значення задаються як діапазони верхньої/нижньої меж.
Онлайн‑налагодження на одному кристалі; In‑System Programming (оновлення прошивки без програматора).

Примітка: параметри базуються на документації STCmicro для STC8G1K08A‑36I. Джерело: STCmicro Datasheet (PDF).

Основні сфери застосування

Компактні вбудовані контролери загального призначення в живленні 3.3/5 В.
Вузли з вимірюванням аналогових сигналів (10‑бітний АЦП, до 500 ksps).
ШІМ‑керування світлодіодами, драйверами та малопотужними двигунами.
Інтерфейсні перетворювачі та комунікаційні вузли на UART/SPI/I²C.

Сумісні позначення та альтернативи

STC8G1K17A‑36I (SOP‑8, 17 КБ Flash) — старша сумісна версія з більшим обсягом програмної пам’яті. Також можливий STC8G1K08‑36I (SOP‑8) як близький варіант із подібною периферією.

Питання-відповіді (FAQ)

Чи потрібен зовнішній кварц для роботи на 36 МГц?

Ні, передбачено внутрішній IRC 4–36 МГц із типовою похибкою близько ±0.3% (25°C). За потреби можна використати зовнішній кварц/тактовий генератор 4–36 МГц.

Скільки доступно ліній вводу/виводу в SOP‑8?

До 6 GPIO з окремим налаштуванням режимів і внутрішньою підтяжкою.

Чи підтримується вбудована EEPROM?

Так, для цієї серії доступна конфігурована Data Flash/EEPROM (для STC8G1K08A — до 4 КБ) із стиранням сторінками по 512 байт та ресурсом понад 100 тис. циклів.
