Коротко про CTP01

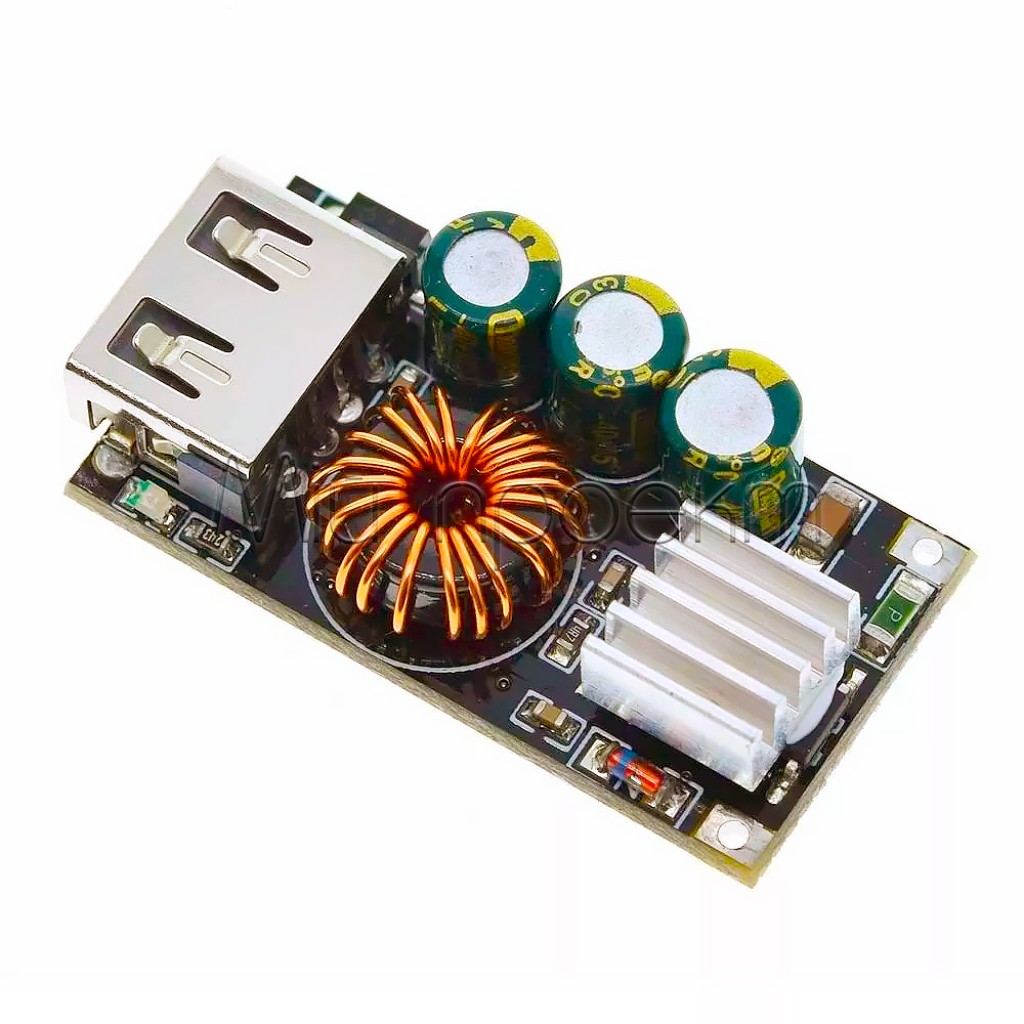

CTP01 — понижувальний DC-DC модуль з одним гніздом USB-A для заряджання USB-пристроїв від джерела постійної напруги 10–32 В. Модуль підтримує QC2.0/QC3.0 та низку фірмових протоколів, а вихідна напруга узгоджується зі сумісним споживачем у діапазоні 3–12 В.
Ключові характеристики
- Тип
- понижувальний DC-DC перетворювач для USB-заряджання
- Вхідна напруга
- 10–32 В DC
- Вихідна напруга
- 3–12 В, автоматично за підтримуваним протоколом; базовий режим — 5 В
- Максимальна потужність
- до 24 Вт
- Вихід
- 1 × USB-A, гніздо
- Підтримувані протоколи
- QC2.0, QC3.0, Huawei SCP/FCP, Apple 5 В / 2,4 А, MediaTek/MTK, Samsung AFC
- Розміри модуля

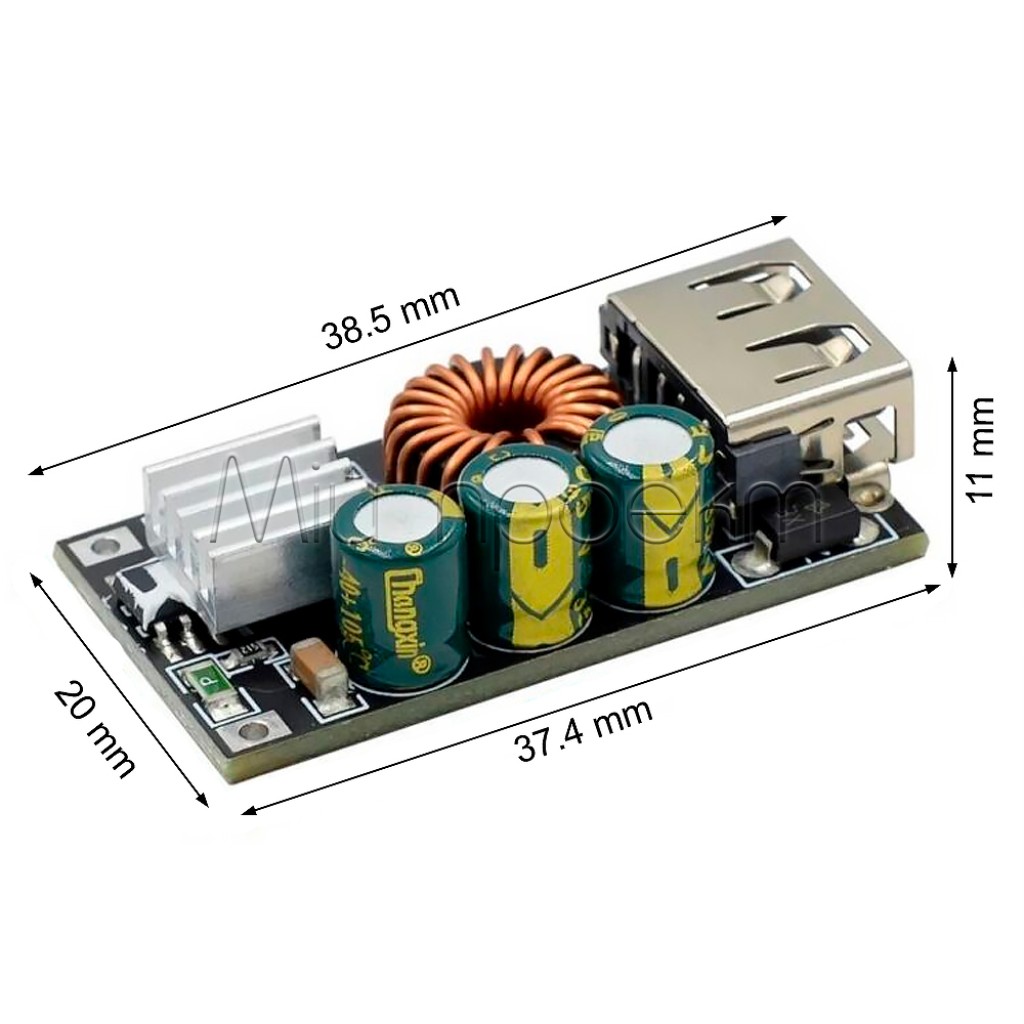

- 38,5 × 20 × 11 мм
Детальний опис та особливості
Як працює вихід USB
CTP01 запускає USB-вихід у базовому 5-вольтовому режимі. Якщо підключений пристрій підтримує один із заявлених протоколів, модуль і споживач автоматично узгоджують відповідну напругу в межах 3–12 В. Наявність роз’єму USB-C у телефона сама по собі не означає підтримку потрібного протоколу: фактичний режим залежить від гаджета та кабелю.
Вимоги до джерела живлення
Модуль лише знижує напругу, тому не може сформувати вихідний рівень, вищий за доступний на вході. Для режимів 9 або 12 В обирайте джерело з достатньою напругою, потужністю та запасом на можливе просідання під навантаженням. Заявлені 24 Вт є верхньою межею модуля, а не гарантією однакової потужності з будь-яким блоком живлення, кабелем і телефоном.
Формат для вбудовування
CTP01 є відкритим функціональним модулем, а не готовим мережевим зарядним пристроєм. Для постійної експлуатації передбачте корпус, ізоляцію плати, надійне підключення входу, захист проводки та відведення тепла. У системі з акумулятором окремо потрібні засоби заряджання, контролю розряду й захисту батареї.
Підійде / не підійде
Підійде
- для вбудованого USB-A виходу від стабілізованого джерела 10–32 В DC;
- для зарядного вузла в 12- або 24-вольтовій системі з належним захистом входу;
- для смартфонів та інших USB-пристроїв, сумісних із заявленими протоколами;
- для корпусних DIY-проєктів, де потрібен один порт і є можливість контролювати температуру.
Не підійде
- для джерела нижче 10 В або для підвищення напруги;
- як зарядний контролер чи BMS для акумуляторної збірки;
- для гарантованого USB Power Delivery через USB-C;
- для отримання фіксованих 9 або 12 В без сумісного протокольного запиту;
- для прямого підключення до нестабілізованої сонячної панелі без контролера та обмеження напруги.
Приклади застосування
USB-вихід у транспорті
Модуль можна вбудувати для заряджання смартфона або навігатора від захищеної лінії 12 чи 24 В. Перед монтажем потрібно обмежити імпульси на вході, встановити запобіжник у проводку та перевірити нагрівання під реальним навантаженням.
Настільний зарядний вузол
CTP01 додає один USB-A порт до стабілізованого блока живлення 12–24 В у майстерні, лабораторному стенді або саморобному корпусі.
Акумуляторна DC-система
Модуль формує USB-вихід від багатокоміркової батареї, напруга якої протягом розряду залишається в межах 10–32 В. Заряджання, балансування та аварійний захист акумуляторів повинна виконувати окрема сумісна електроніка.
Підключення
Підготуйте джерело
Використовуйте стабілізоване джерело 10–32 В DC. Його потужності має вистачати для потрібного режиму з урахуванням втрат перетворення та просідання напруги.
Перевірте полярність

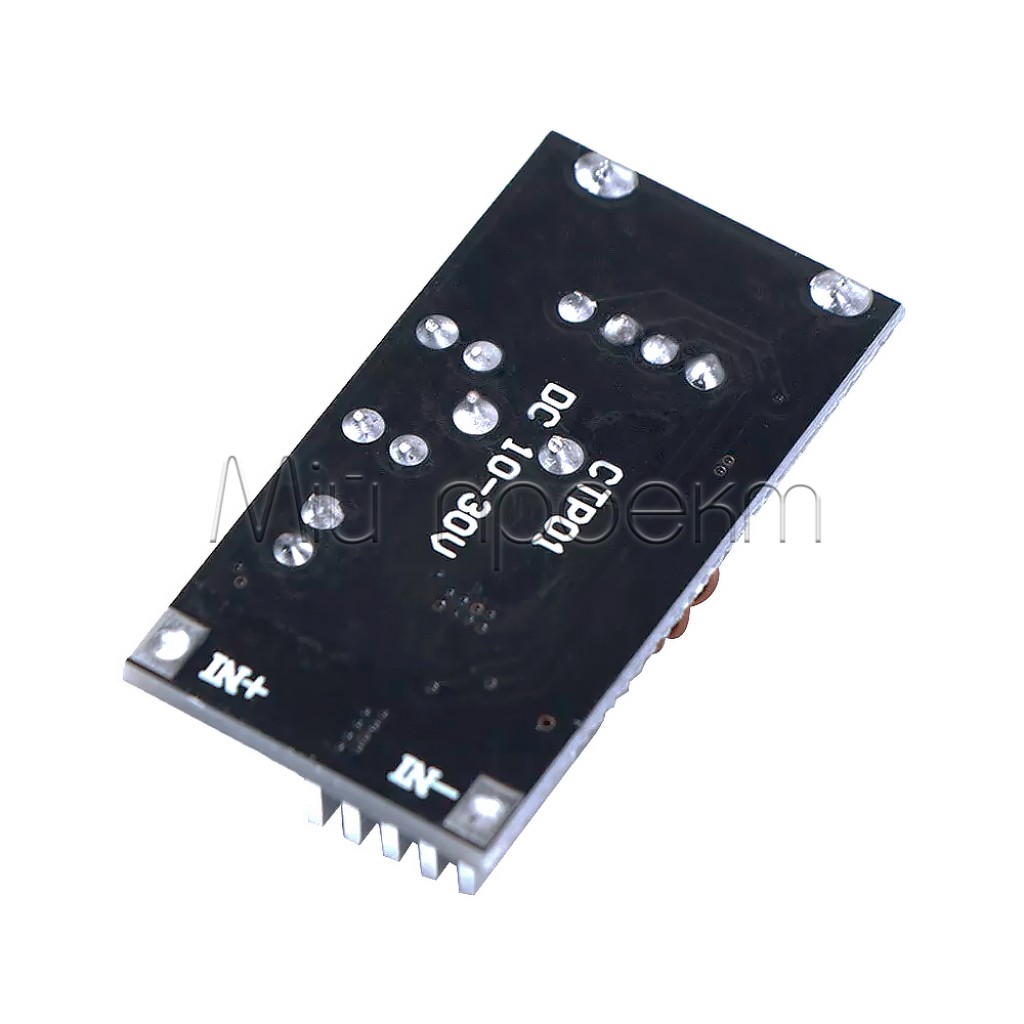

Під’єднайте плюс і мінус лише до відповідно позначених вхідних контактів. До ввімкнення перевірте полярність та напругу мультиметром, ізолюйте оголені з’єднання.
Перевірте базовий вихід
Спочатку подайте живлення без потужного навантаження та перевірте базові 5 В на USB. Для контролю напруги й струму в межах 3–15 В і до 3,5 А можна підключити USB-тестер KCX-017.
Підключіть пристрій
Під’єднайте гаджет справним USB-кабелем. Після узгодження перевірте вихідну напругу, стабільність заряджання та температуру модуля.
Обмеження та безпека
Дотримуйтеся полярності
Переполюсування входу може пошкодити модуль і підключений пристрій. Перевіряйте полярність до подачі живлення.
Не перевищуйте 32 В
Вхідна напруга разом з імпульсами та коливаннями має залишатися в межах 10–32 В. У бортовій або іншій завадній мережі передбачте окремий захист від перенапруги.
Не покладайтеся на модуль як на захист системи
CTP01 не замінює запобіжник вхідної проводки, контролер акумулятора, BMS або стабілізатор для сонячної панелі. Добирайте ці вузли під конкретне джерело та навантаження.
Контролюйте нагрівання
За тривалої роботи з великою потужністю або в закритому корпусі перевіряйте температуру плати. Залиште простір для вентиляції та не допускайте контакту модуля з провідними деталями корпуса.
Швидкий режим залежить від сумісності
Без узгодження підтримуваного протоколу вихід залишається в базовому 5-вольтовому режимі. Кабель, споживач і джерело живлення можуть обмежити доступну напругу або потужність.
Альтернативи й засоби перевірки
- Якщо джерело видає 6–10 В або потрібен вибір версії з 1, 2 чи 4 портами USB-A, розгляньте понижувальний модуль MH-KC24.
- Для USB-виходу від одного Li-ion/Li-Po елемента 2,8–4,5 В потрібен підвищувальний варіант, наприклад QC3.0 модуль на TPS61088; зарядний контролер і захист акумулятора підбираються окремо.
FAQ
Чому на виході лише 5 В?
П’ять вольт — базовий режим CTP01. Вища напруга з’являється тільки після узгодження із сумісним пристроєм за підтримуваним протоколом швидкого заряджання.
Чи можна живити CTP01 від 5 В?
Ні. Робочий вхід модуля починається з 10 В, а сам перетворювач є понижувальним.
Чи отримає будь-який телефон 24 Вт?
Ні. До 24 Вт — максимальна заявлена потужність модуля. Фактичний режим визначають підтримуваний протокол телефона, кабель, напруга та потужність вхідного джерела, а також теплові умови.
Чи підтримує модуль USB Power Delivery?
USB Power Delivery не входить до заявленого переліку протоколів CTP01. Для пристрою, якому потрібен саме USB-C PD, оберіть окремий PD-сумісний модуль.
Чи можна підключити сонячну панель напряму?
Небажано. Напруга панелі змінюється залежно від освітлення та навантаження, тому між нею і CTP01 потрібен контролер або стабілізований DC-вузол, який утримує вхід у межах 10–32 В.
