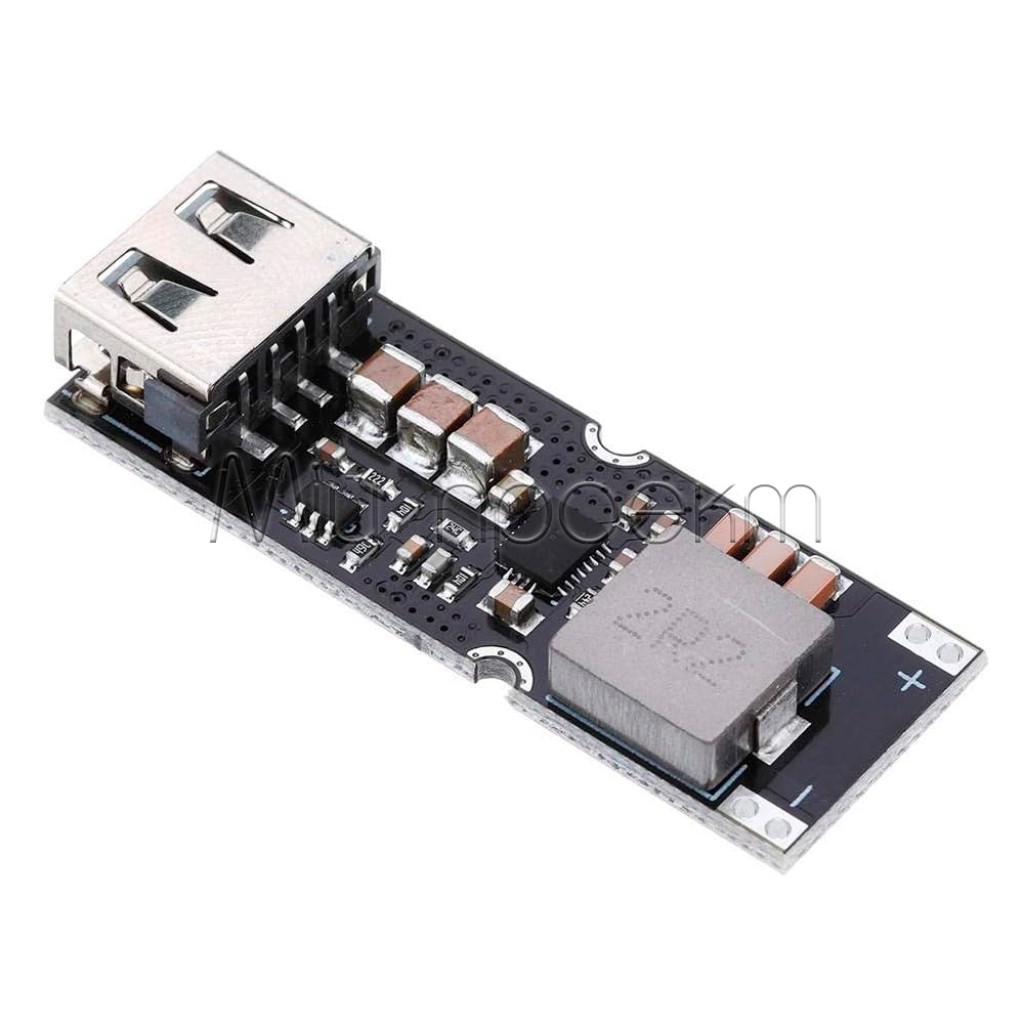

Коротко про DC-DC перетворювач QC3.0 на TPS61088
Підвищувальний DC-DC модуль перетворює напругу одного Li-ion або Li-Po елемента на USB-вихід 5 В і підтримує узгодження підвищеної напруги за протоколами QC2.0, QC3.0 та Huawei FCP. Він підходить для саморобних павербанків і автономних USB-джерел, але не заряджає акумулятор і не замінює плату його захисту.
Ключові характеристики
- Вхідна напруга
- 2,8–4,5 В
- Вихід без узгодження
- 5 В
- Діапазон після запуску швидкої зарядки
- 4,5–12 В залежно від протоколу
- Режими виходу
- 5 В — до 3 А; 9 В — до 2 А; 12 В — до 2 А
- Максимальна вихідна потужність
- до 24 Вт
- Протоколи
- QC2.0, QC3.0, Huawei FCP, DCP
- ККД
- до 93 %
- Основні компоненти
- TPS61088, FP6601Q
- Вихідний роз’єм
- USB Type-A

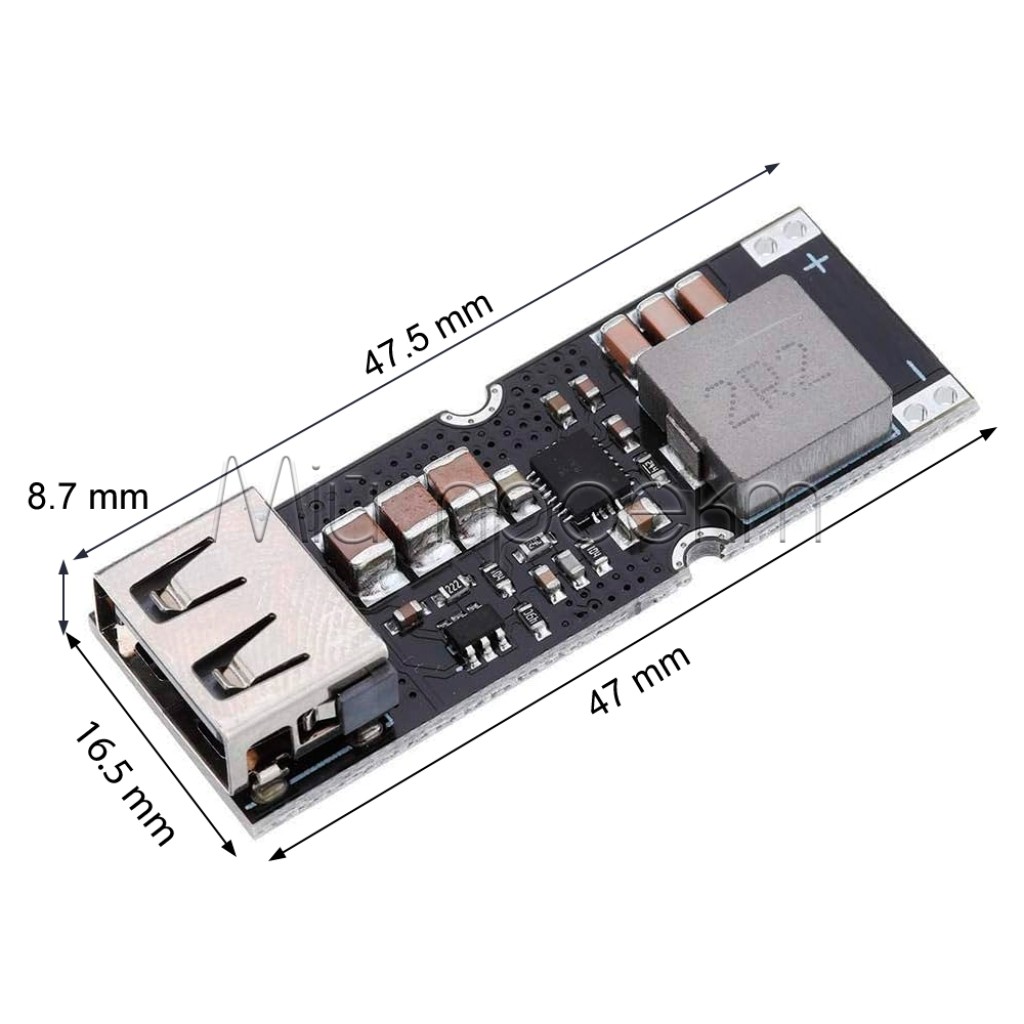

- Розміри модуля
- 47,5 × 16,5 × 8,7 мм
- Вага
- 7 г
Детальний опис та особливості
Як формується вихідна напруга

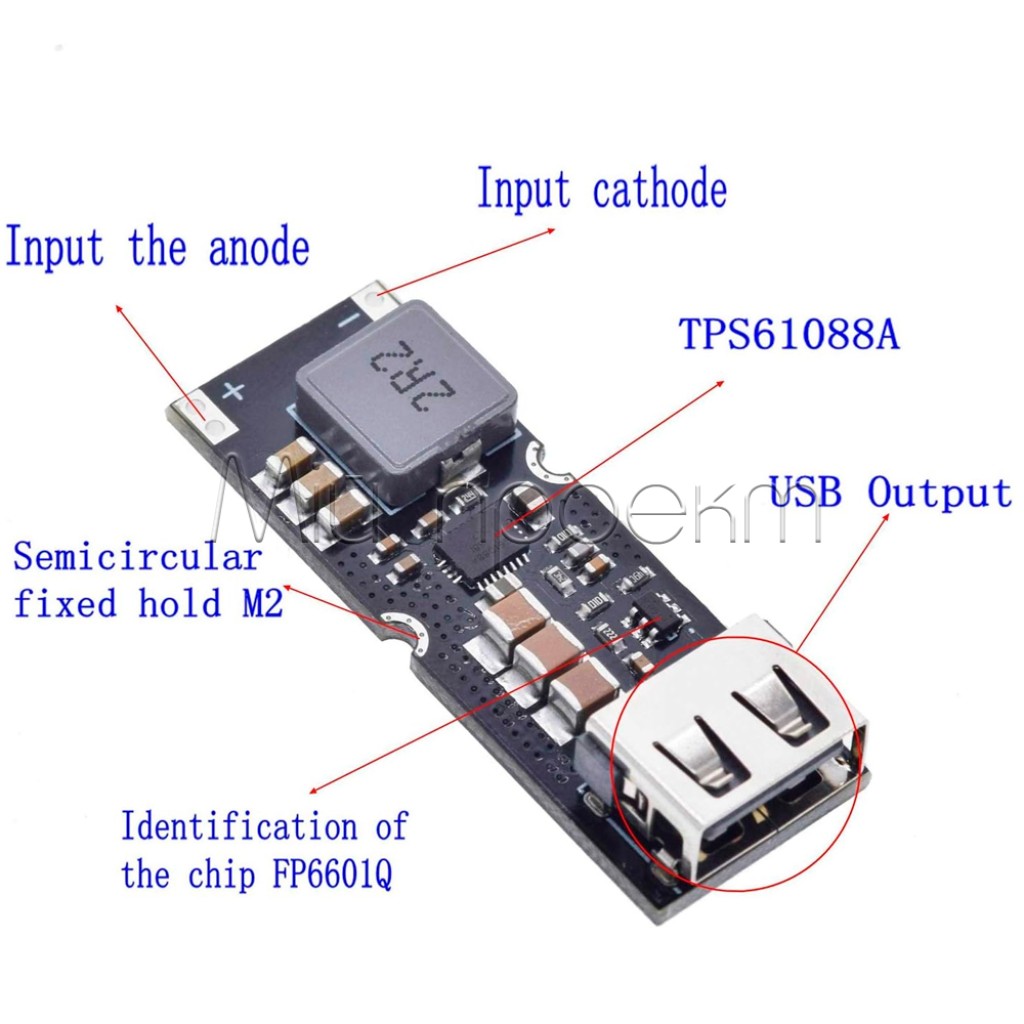

TPS61088 підвищує низьку напругу акумулятора, а FP6601Q працює з лініями D+ і D− USB та керує вибором режиму швидкої зарядки. Звичайне USB-навантаження отримує 5 В. Сумісний QC/FCP-пристрій може запросити вищу напругу в межах підтримуваного протоколу.
Що визначає доступну потужність
Фактичний вихідний струм залежить від напруги та струмовіддачі акумулятора, опору вхідних проводів, якості USB-кабелю, режиму вихідної напруги й охолодження. Граничні значення 5 В/3 А, 9 В/2 А та 12 В/2 А не слід сприймати як одночасно гарантовані в усьому вхідному діапазоні. Для потужного навантаження потрібні короткі провідники достатнього перерізу та контроль нагрівання.
Захист перетворювача й акумулятора
TPS61088 має поциклове обмеження струму ключа, захист від перенапруги на виході та теплове вимкнення.[1] Ці функції захищають мікросхему перетворювача в окремих аварійних режимах, але не виконують заряджання Li-ion елемента та не замінюють BMS із захистом від перезаряду, глибокого розряду й короткого замикання батареї.
Підійде / не підійде
Підійде
- для USB-виходу від одного Li-ion або Li-Po елемента з окремими зарядним контролером і BMS;
- для саморобного павербанка з підтримкою QC2.0/QC3.0 або Huawei FCP;
- для автономного живлення USB-пристроїв, яким достатньо 5 В або які самі узгоджують режим швидкої зарядки;
- для стендових і DIY-проєктів, де можна перевірити напругу, струм та нагрівання під реальним навантаженням.
Не підійде
- для заряджання самого Li-ion або Li-Po акумулятора;
- для зниження напруги або роботи від джерела понад 4,5 В;
- для пристроїв, які потребують виключно USB Power Delivery і не підтримують наявні протоколи;
- для незахищеного акумулятора без контролю глибокого розряду та струму;
- для безумовної тривалої роботи на граничній потужності без перевірки джерела живлення й теплового режиму.
Приклади застосування
Саморобний павербанк 1S
Один акумулятор або паралельна 1S-збірка живить модуль через окрему BMS. Окремий зарядний контролер заряджає батарею, а цей перетворювач формує USB-вихід.
Автономне USB-живлення
Модуль може живити 5-вольтовий USB-пристрій від акумулятора в портативному приладі, якщо пусковий і робочий струми не перевищують можливості батареї, проводки та перетворювача.
Джерело для QC-сумісного навантаження
QC-тригер або сумісний гаджет може запросити підвищену напругу. Перед підключенням нестандартного навантаження перевірте вибраний режим USB-тестером.
Підключення
Підготуйте захищене джерело
Використовуйте 1S Li-ion/Li-Po джерело в межах 2,8–4,5 В. BMS, акумулятор і проводи мають витримувати потрібний вхідний струм.
Перевірте полярність
Під’єднайте плюс і мінус джерела лише до відповідних вхідних майданчиків. Не подавайте живлення до завершення перевірки монтажу.
Перевірте базові 5 В
Спочатку ввімкніть модуль без потужного навантаження та перевірте напругу на USB-виході. Без протокольного запиту очікується 5 В.
Збільшуйте навантаження поступово
Для режимів QC використовуйте сумісний пристрій або тригер. Контролюйте просідання вхідної напруги, стабільність виходу та температуру плати.
Обмеження та безпека
Не переплутайте полярність
Зворотна полярність може пошкодити модуль, акумулятор або підключений пристрій. Перевіряйте позначення контактів і напругу до першого ввімкнення.
Li-ion акумулятор потребує окремого захисту
Застосовуйте BMS із захистом від перезаряду, глибокого розряду, перевищення струму та короткого замикання, а для заряджання — окремий контролер із відповідним алгоритмом для 1S Li-ion/Li-Po.
Гранична потужність залежить від умов
На високій вихідній напрузі модуль бере значний струм від низьковольтного джерела та може суттєво нагріватися. Не закривайте плату без вентиляції, використовуйте короткі товсті проводи й перевіряйте роботу під тривалим навантаженням.
Підвищена напруга з’являється лише після узгодження
Навіть якщо навантаженню потрібно 9 В або 12 В, без сумісного запиту модуль залишає вихід на 5 В. Для живлення пристрою без QC/FCP потрібен відповідний USB-тригер.
Сумісні товари та альтернативи
- Для одного елемента 18650 можна вибрати батарейний відсік 18650 у конфігурації 1S; перед використанням перевірте допустимий струм контактів і проводів.
- Якщо потрібні заряджання 1S акумулятора, захист і звичайний вихід 5 В на одній платі, розгляньте модуль MH-CD42. Це окрема альтернатива без режимів QC 9/12 В.
FAQ
Чи завжди на USB-виході буде 9 В або 12 В?
Ні. Перетворювач запускається з 5 В, а підвищена напруга вмикається тільки після коректного запиту за сумісним протоколом QC або FCP.
Чи можна цим модулем заряджати акумулятор 18650?
Ні. Модуль підвищує напругу акумулятора для USB-виходу. Для заряджання потрібен окремий контролер 1S, а для безпечного розряду — відповідна BMS.
Чи достатньо одного акумулятора 18650?
Так, вхідний діапазон розрахований на 1S Li-ion/Li-Po джерело. Сам елемент, BMS, контакти та проводи повинні витримувати струм, потрібний обраному режиму навантаження.
Чому під навантаженням вихідна потужність може бути нижчою?
Причиною можуть бути просідання напруги акумулятора, обмеження BMS, опір проводів або USB-кабелю, недостатня струмовіддача елемента чи нагрівання перетворювача.
Документи та джерела
- Texas Instruments, TPS61088 10-A Fully-Integrated Synchronous Boost Converter, datasheet Rev. D — функції захисту та робочі можливості мікросхеми TPS61088.
