Коротко про MDS-60
MDS-60 — DIY-конструктор компактного металошукача, який потрібно самостійно спаяти й налаштувати. Після складання плата реагує на наближення металевого предмета світлодіодом і звуковим сигналом.
Ключові характеристики
- Тип
- DIY-конструктор металошукача для самостійного паяння
- Маркування плати
- MDS-60
- Робоча напруга
- 3–5 В DC
- Дальність виявлення
- до 6 см залежно від предмета, налаштування та умов
- Індикація
- світлова та звукова
- Налаштування
- підлаштувальний резистор чутливості
- Пошуковий елемент

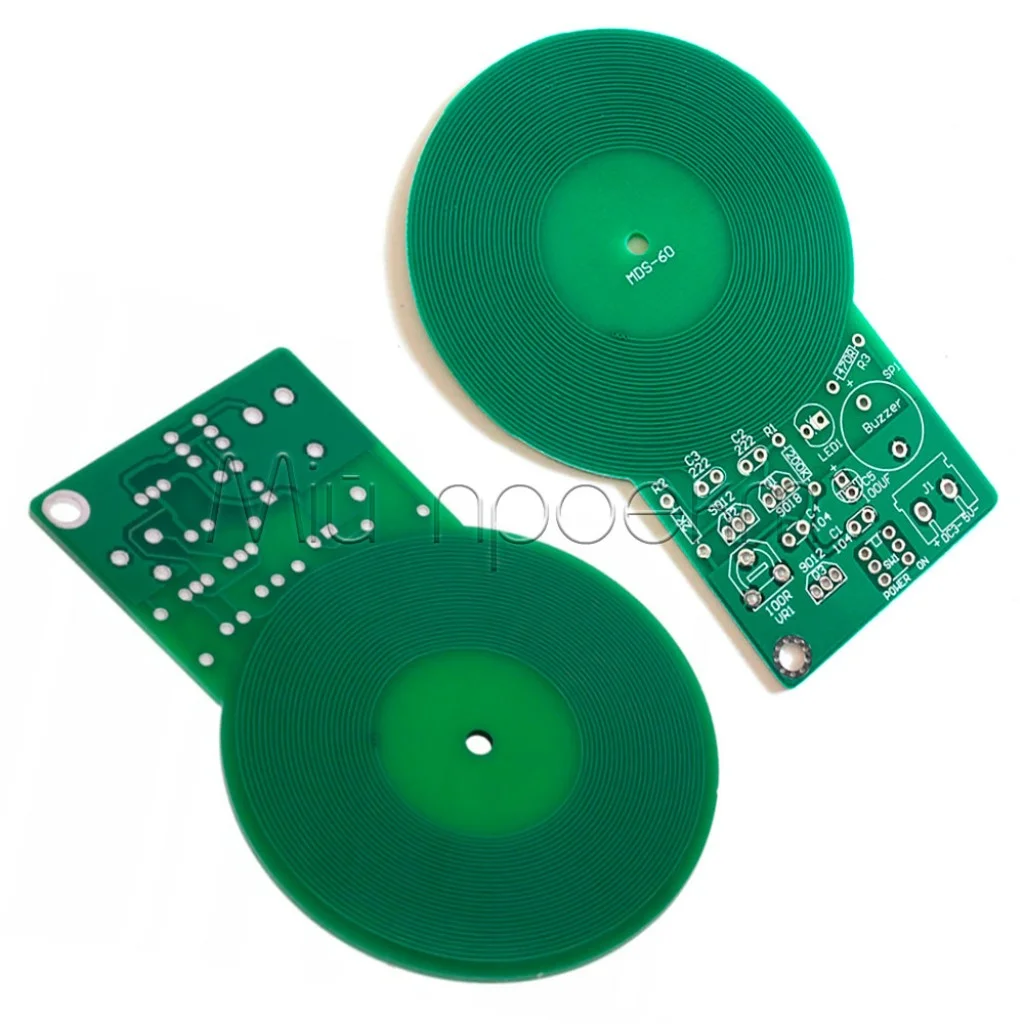

- плоска котушка, сформована доріжками друкованої плати
- Підключення живлення
- 2-контактна клемна колодка

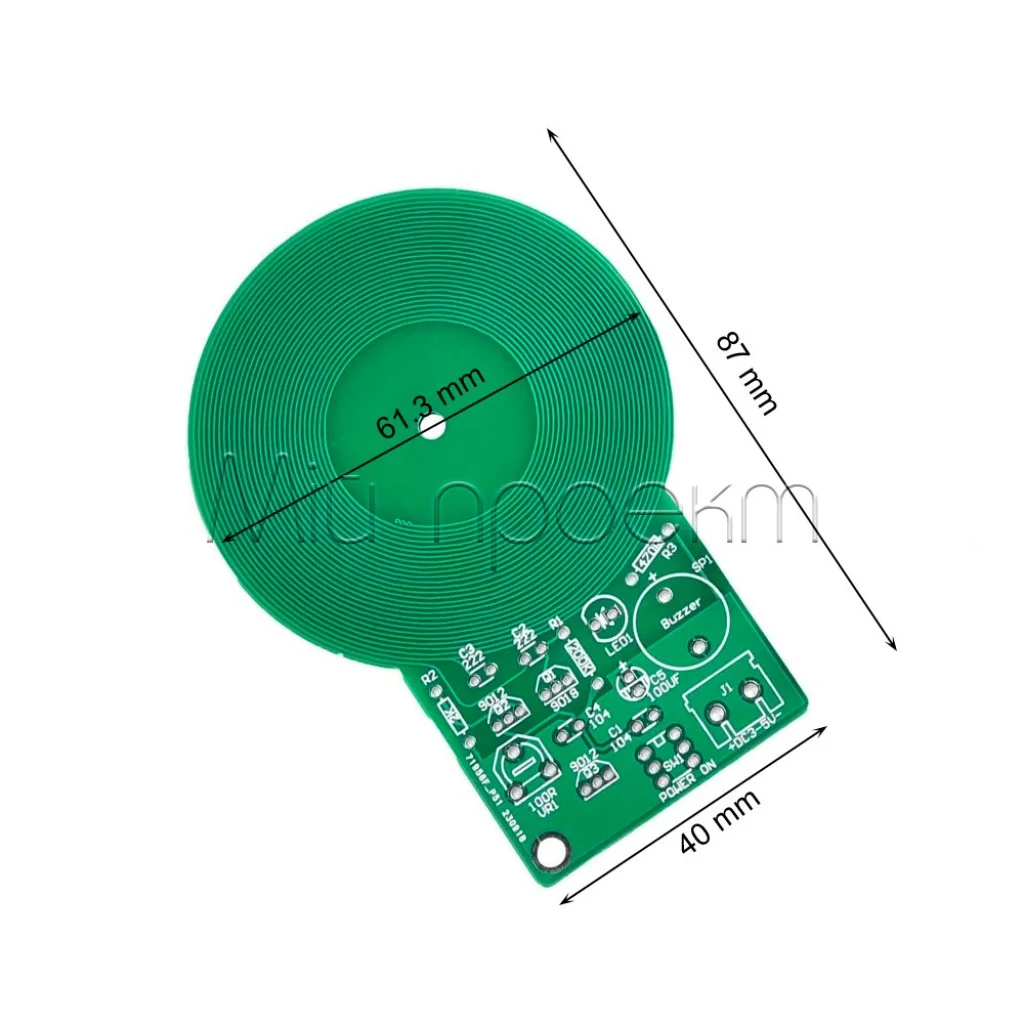

- Розміри плати
- 87 × 61 мм
Детальний опис та особливості
Як працює детектор

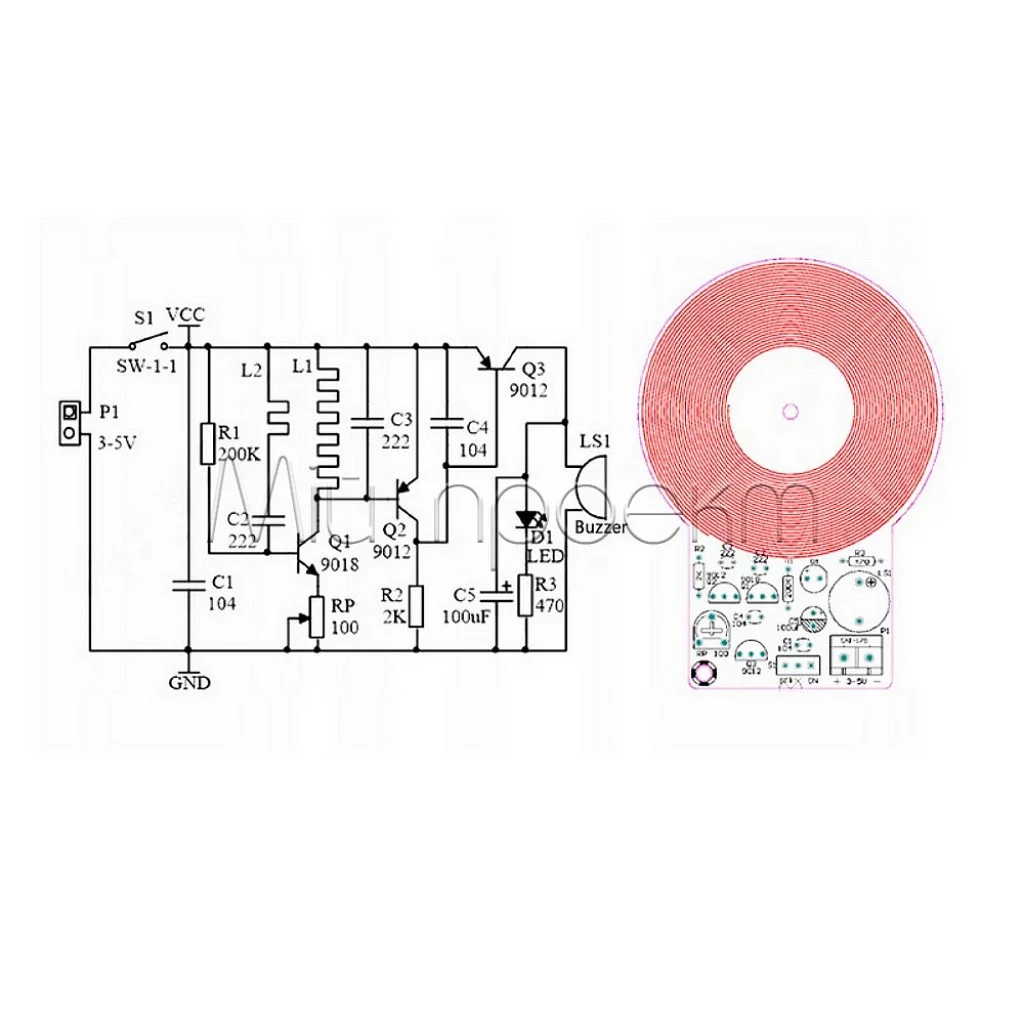

Пошукова котушка MDS-60 є частиною генераторного вузла. Наближення металу змінює роботу коливального контуру, після чого вихідний каскад вмикає світлодіод і зумер.[2] Пристрій повідомляє лише про спрацювання: він не вимірює точну відстань і не розрізняє типи металів.
Чутливість і практичний результат
Підлаштувальний резистор задає поріг спрацьовування. Надто чутливе налаштування може спричиняти постійний сигнал або нестабільну реакцію, тому спочатку потрібно домогтися тихого стану без металевого предмета, а потім перевірити роботу на контрольному зразку. Великі предмети зазвичай виявляються легше, тоді як невелику монету потрібно підносити ближче до котушки.
Конструкція для навчального монтажу

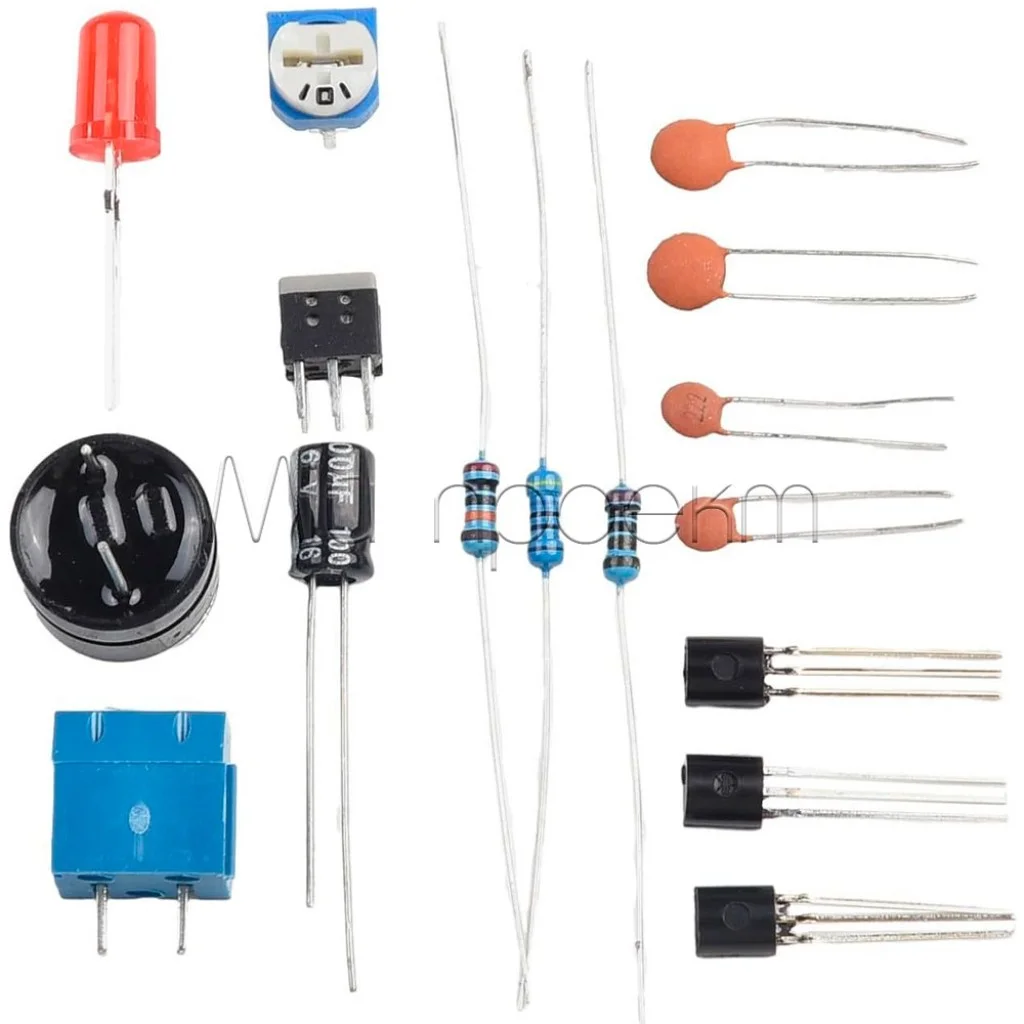

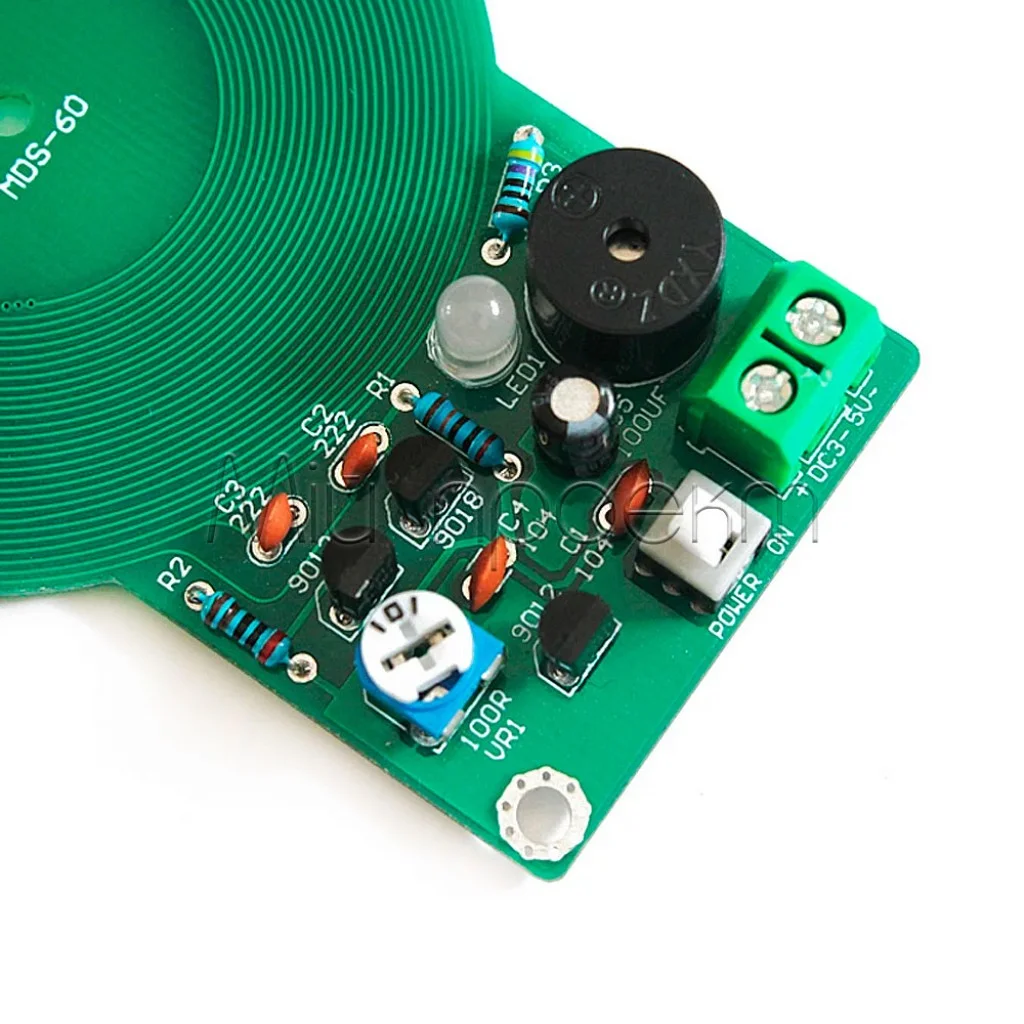

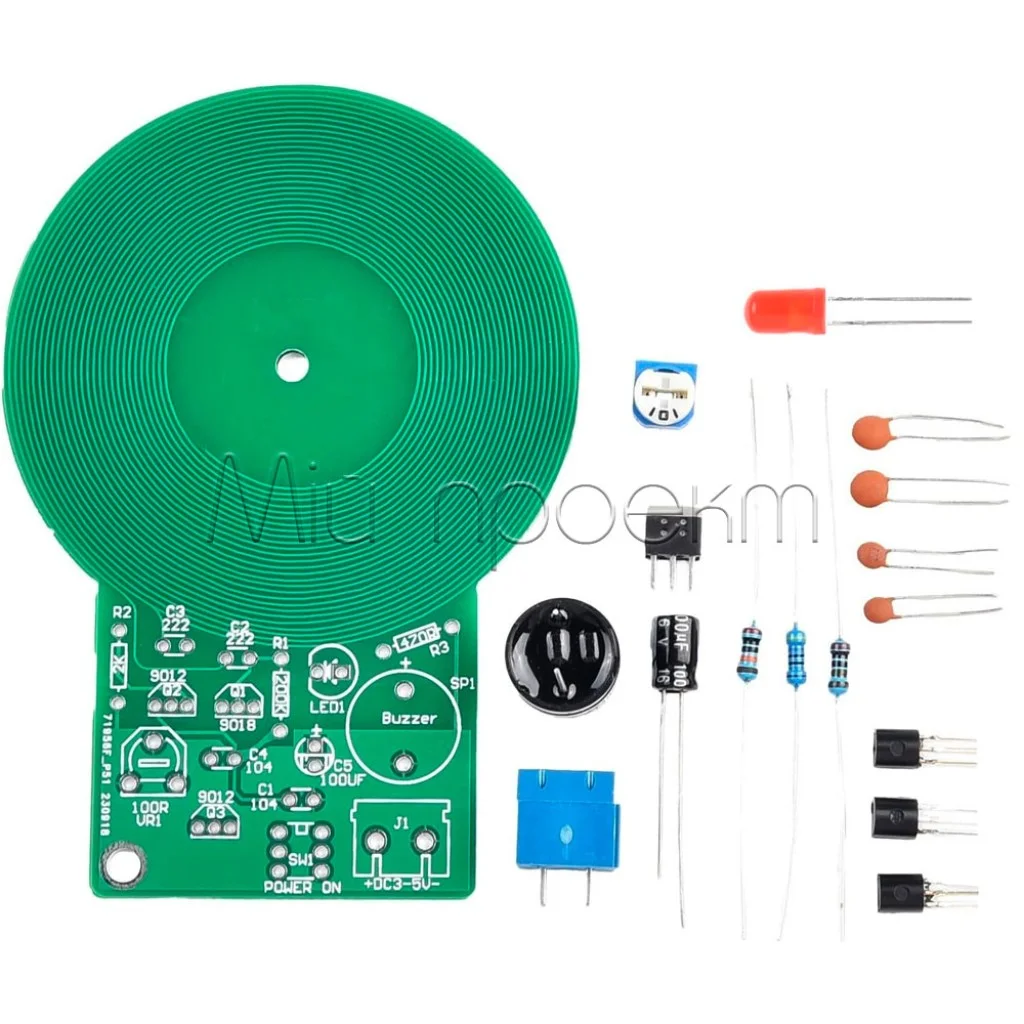

Резистори, конденсатори, транзистори, світлодіод, зумер, вимикач, підлаштувальний резистор і клемна колодка встановлюються на плату відповідно до маркування. Полярні компоненти та транзистори потрібно орієнтувати точно за монтажною схемою.[1] Такий формат дає змогу відпрацювати читання номіналів, акуратне паяння та перевірку зібраного вузла.
Підійде / не підійде
Підійде
- для практики паяння компонентів із вивідним монтажем;
- для уроків, технічних гуртків і домашніх дослідів з електронікою;
- для наочної демонстрації реакції електронної схеми на наближення металу;
- для користувача, який має паяльник, базові інструменти та джерело 3–5 В DC.
Не підійде
- як готовий до роботи прилад без складання та налаштування;
- для професійного пошуку монет, металобрухту або предметів у ґрунті;
- для визначення виду металу чи точного вимірювання відстані до нього;
- для пошуку прихованої проводки, арматури перед свердлінням або інших завдань, де помилка може спричинити пошкодження чи травму.
Приклади застосування
Навчальний проєкт із паяння
Зберіть функціональний пристрій із дискретних компонентів, перевірте монтаж і налаштуйте поріг спрацьовування.
Порівняння металевих предметів
Підносьте монету, ключ або більшу металеву пластину до однаково налаштованої плати та порівнюйте відстань стабільного спрацьовування без висновків про точний тип металу.
Демонстрація безконтактної реакції
Використовуйте MDS-60 на столі як наочний приклад того, як зміна умов біля котушки перетворюється на світловий і звуковий сигнал.
Складання, підключення та налаштування
Перевірте компоненти
До паяння звірте номінали та кількість деталей. Окремо визначте полярність світлодіода й електролітичного конденсатора та орієнтацію транзисторів.
Виконайте монтаж
Встановлюйте деталі за маркуванням плати, починаючи з низькопрофільних компонентів. Після паяння обріжте зайві виводи та перевірте, чи немає непропаяних контактів і перемичок із припою.[1]
Підключіть живлення
Подайте 3–5 В DC на клемну колодку з дотриманням полярності. Для автономного живлення можна використати окремий відсік на три елементи AA, який дає 4,5 В.
Налаштуйте поріг
Приберіть металеві предмети від котушки, увімкніть плату та повільно відрегулюйте підлаштувальний резистор до стабільного стану без сигналу. Потім піднесіть контрольний металевий предмет і за потреби скоригуйте чутливість.
Обмеження та безпека
Не перевищуйте 5 В
Подавайте лише 3–5 В постійного струму та перевіряйте полярність до ввімкнення. Підвищена напруга або зворотне підключення можуть пошкодити компоненти.
Безпека під час паяння
Паяйте з відключеним живленням на стійкій негорючій поверхні, користуйтеся підставкою для паяльника й захисними окулярами, провітрюйте робоче місце та не торкайтеся нагрітого жала.
Дальність не є гарантованою для кожного предмета
Максимальне значення до 6 см не означає однаковий результат для монети, цвяха та великої пластини. Розмір, форма, положення предмета, налаштування та навколишні металеві конструкції впливають на спрацьовування.
Не використовуйте для критичних перевірок
MDS-60 є навчальним конструктором. Не покладайтеся на нього під час перевірки безпеки, пошуку проводки перед свердлінням або інших робіт, де пропущений металевий об’єкт може спричинити шкоду.
Захистіть відкриту плату
Не кладіть увімкнену плату на металеву чи вологу поверхню. Для корпуса орієнтуйтеся на розмір 87 × 61 мм і залиште місце для клеми, вимикача та доступу до регулятора.
FAQ
MDS-60 постачається вже зібраним?
Ні. Це DIY-конструктор: компоненти потрібно встановити на плату, припаяти, перевірити та налаштувати.
Яке джерело живлення потрібне?
Потрібне джерело постійного струму 3–5 В. Підійде стабілізоване живлення в цьому діапазоні або відсік на три елементи AA з напругою 4,5 В; у будь-якому разі дотримуйтеся полярності.
Чи завжди метал виявляється на відстані 6 см?
Ні. До 6 см — це верхня межа за сприятливих умов. Невеликі предмети потрібно підносити ближче, а результат змінюється залежно від налаштування та оточення.
Що перевірити, якщо плата постійно сигналізує або не реагує?
Спочатку перевірте напругу й полярність живлення, правильність встановлення транзисторів, світлодіода та електролітичного конденсатора, якість пайки й відсутність коротких замикань. Потім приберіть метал від котушки та повторно налаштуйте підлаштувальний резистор.
Чи визначає MDS-60 тип металу?
Ні. Плата подає однакову світлову та звукову індикацію спрацьовування й не має функції розпізнавання матеріалу.
Інструменти для складання
- Паяльна станція T12 — для монтажу компонентів на плату з регулюванням температури.
- Антистатичний пінцет LAIWANG — для позиціювання дрібних деталей перед паянням.
- Целюлозна губка для жала — для очищення робочої поверхні жала під час монтажу.
Документи та джерела
- YiQi, MDS-60 Metal Detector Kit Instructions, Rev. 1.0, 17.10.2017 — монтаж, полярність компонентів, живлення 3–5 В, налаштування та умови виявлення.
- ePanorama.net, Tomi Engdahl, Metal detector kit converted to Arduino sensor, 27.02.2018 — конструкція котушки, принцип спрацьовування та робота регулятора чутливості на MDS-60.
