Кратко о MDS-60
MDS-60 — DIY-конструктор компактного металлоискателя, который необходимо самостоятельно спаять и настроить. После сборки плата реагирует на приближение металлического предмета светодиодом и звуковым сигналом.
Ключевые характеристики
- Тип
- DIY-конструктор металлоискателя для самостоятельной пайки
- Маркировка платы
- MDS-60
- Рабочее напряжение
- 3–5 В DC
- Дальность обнаружения
- до 6 см в зависимости от предмета, настройки и условий
- Индикация
- световая и звуковая
- Настройка
- подстроечный резистор чувствительности
- Поисковый элемент

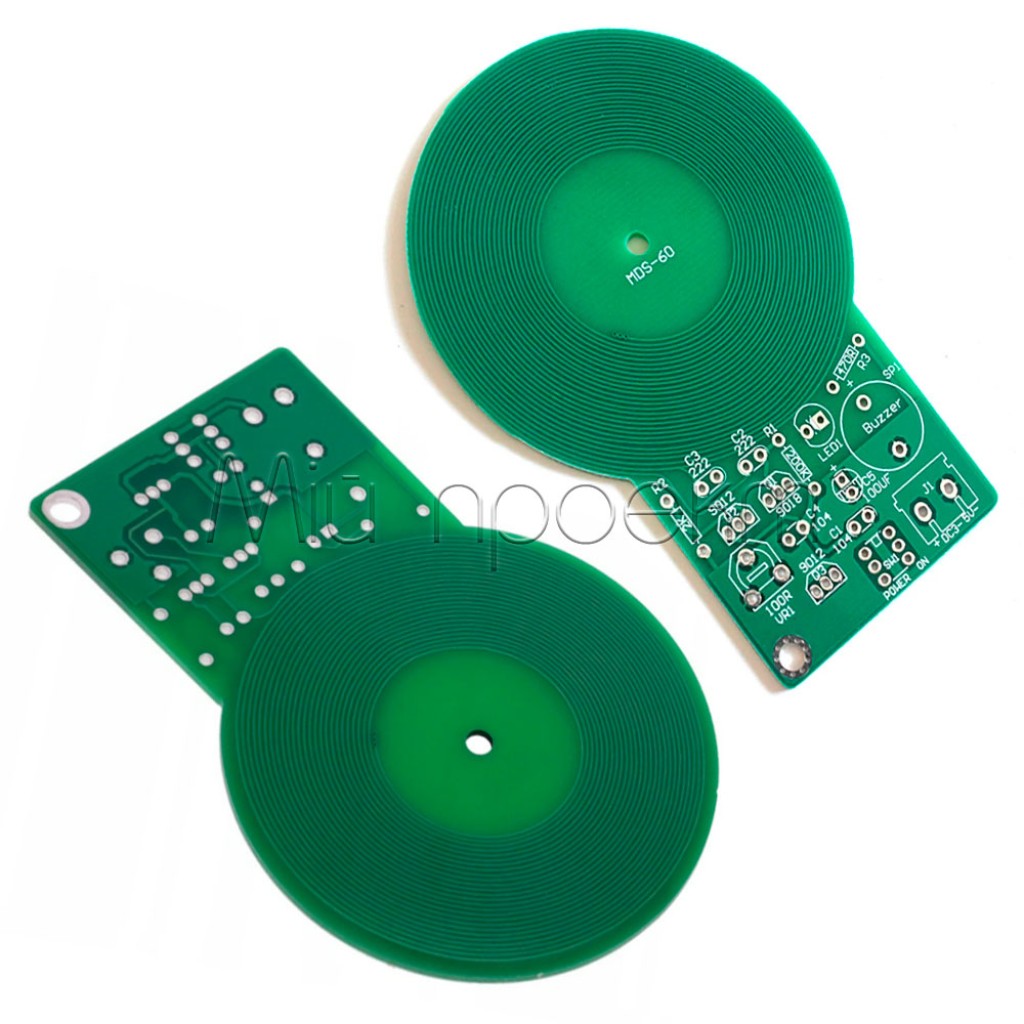

- плоская катушка, сформированная дорожками печатной платы
- Подключение питания
- 2-контактная клеммная колодка

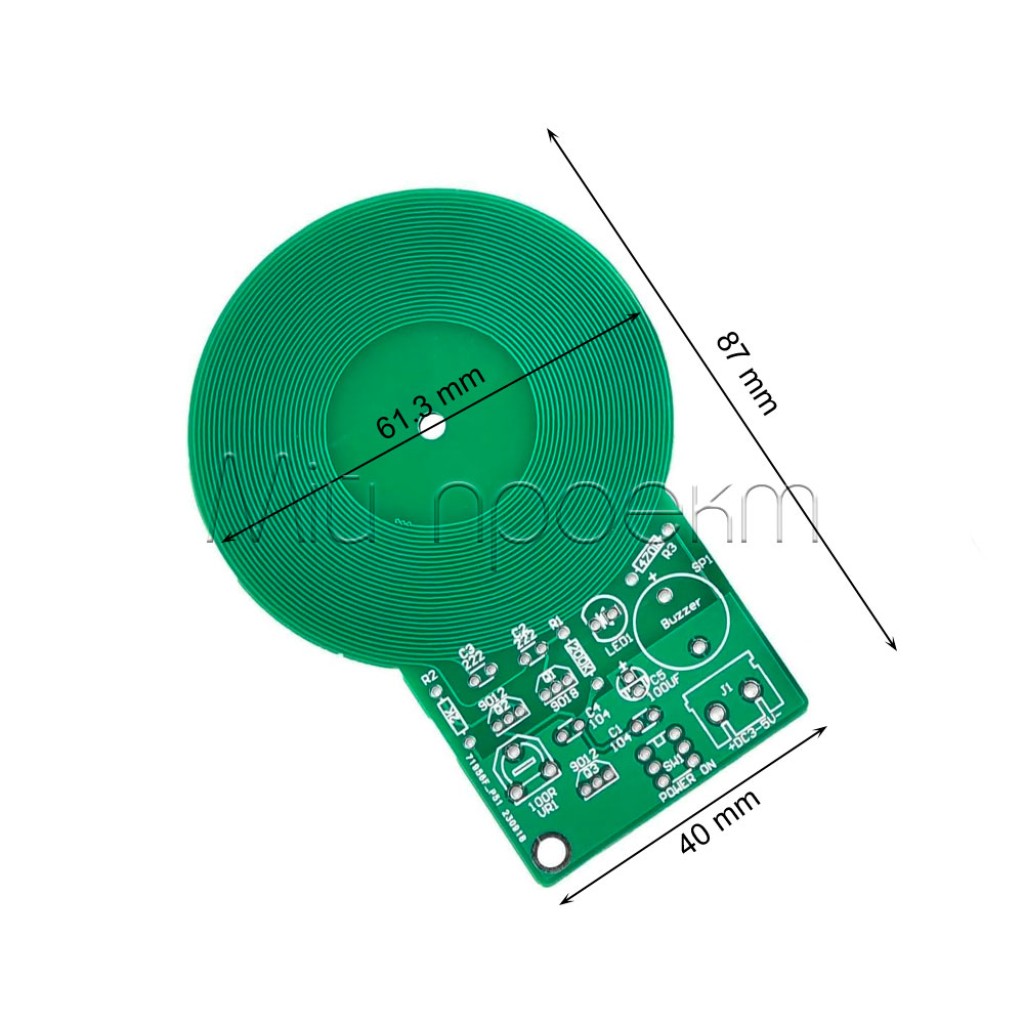

- Размеры платы
- 87 × 61 мм
Подробное описание и особенности
Как работает детектор

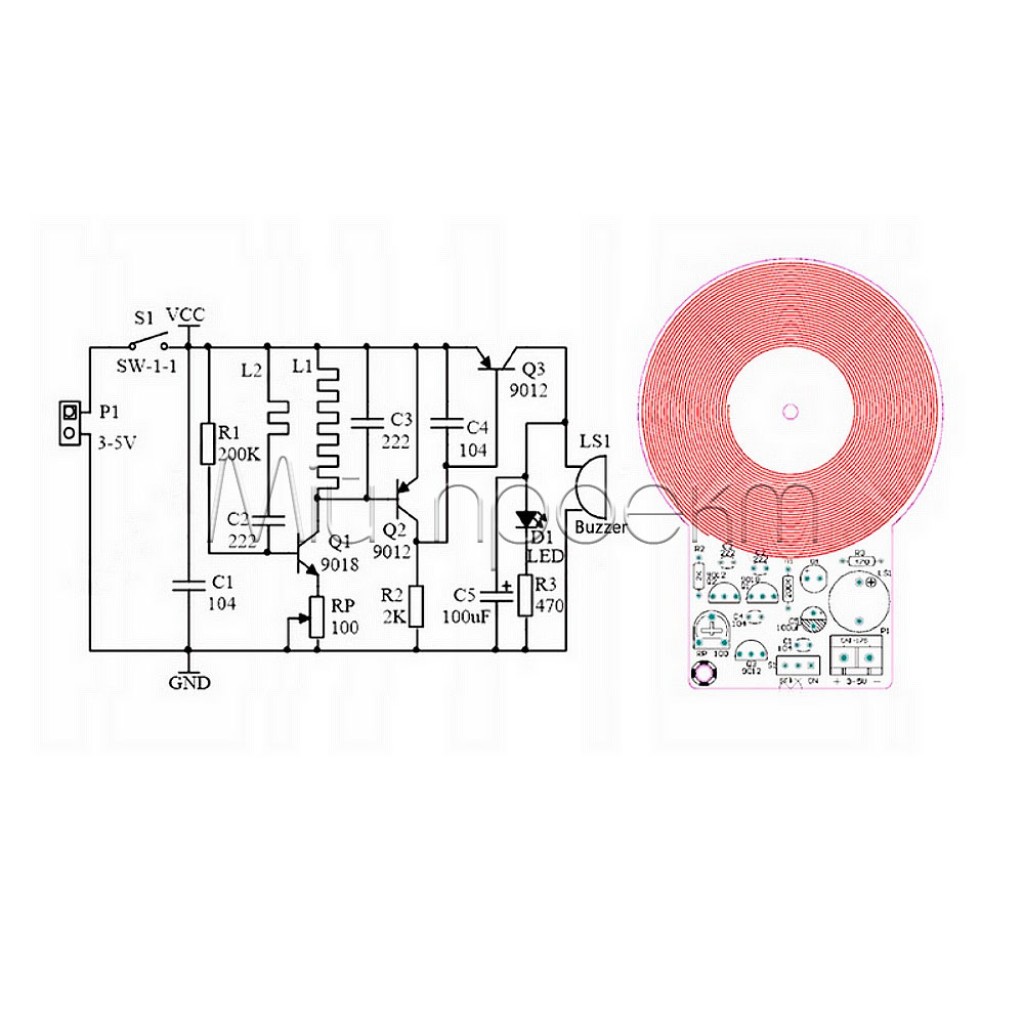

Поисковая катушка MDS-60 является частью генераторного узла. Приближение металла изменяет работу колебательного контура, после чего выходной каскад включает светодиод и зуммер.[2] Устройство сообщает только о срабатывании: оно не измеряет точное расстояние и не различает типы металлов.
Чувствительность и практический результат
Подстроечный резистор задаёт порог срабатывания. Слишком чувствительная настройка может вызывать постоянный сигнал или нестабильную реакцию, поэтому сначала необходимо добиться состояния без сигнала при отсутствии металлического предмета, а затем проверить работу на контрольном образце. Крупные предметы обычно обнаруживаются легче, тогда как небольшую монету нужно подносить ближе к катушке.
Конструкция для учебного монтажа

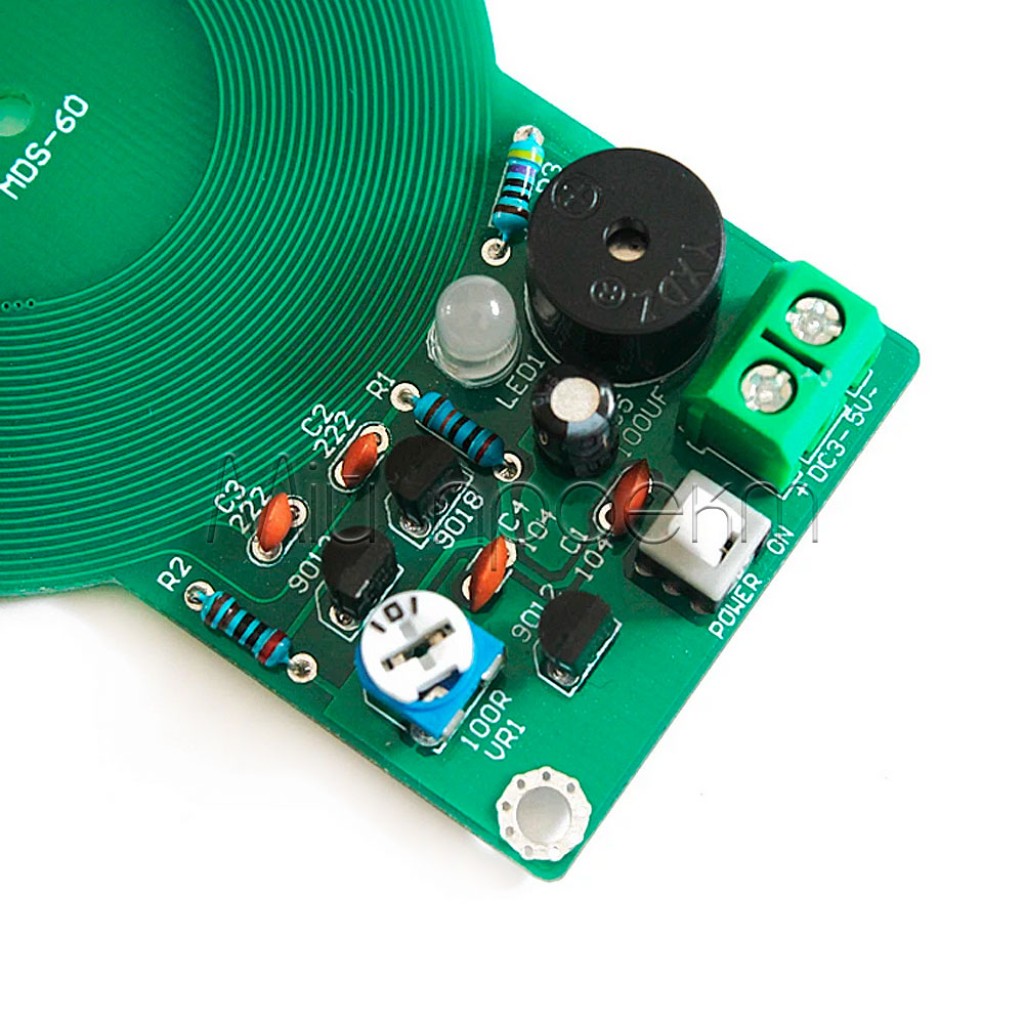

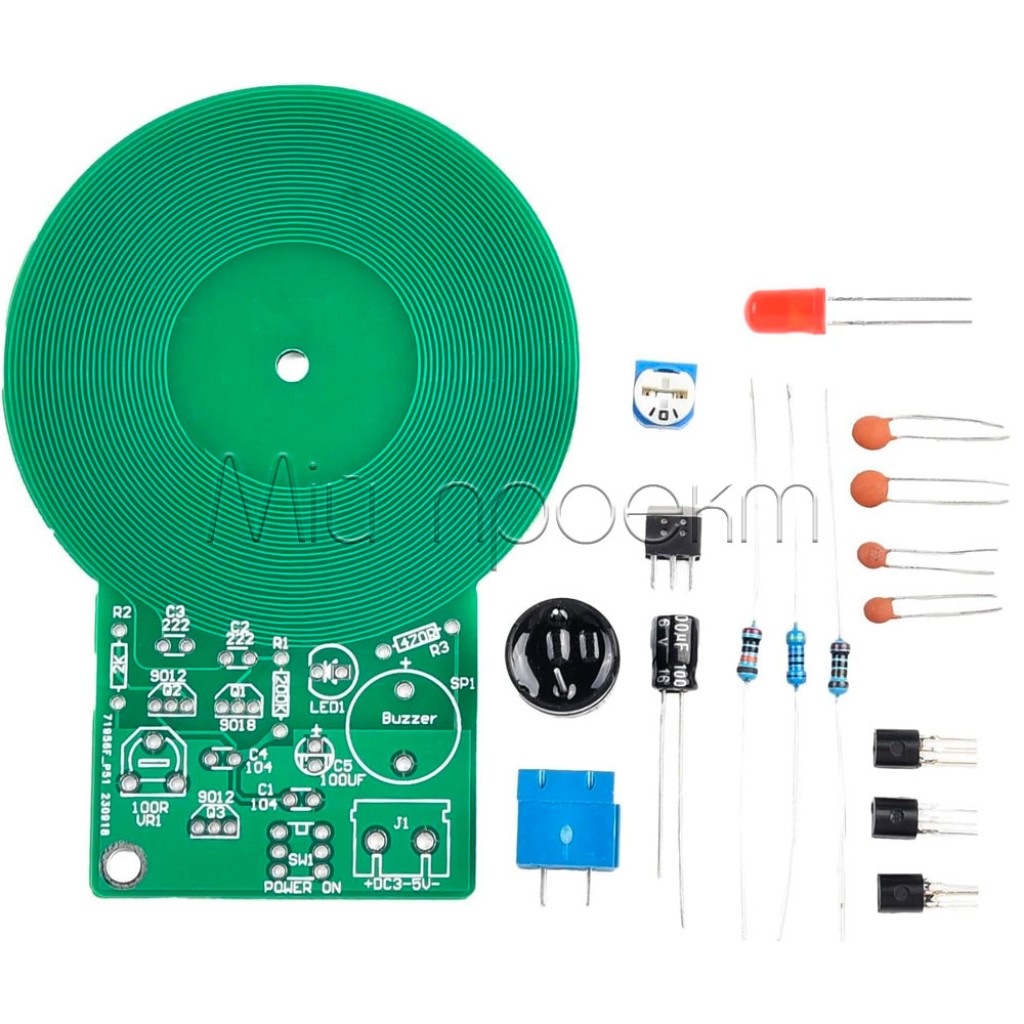

Резисторы, конденсаторы, транзисторы, светодиод, зуммер, выключатель, подстроечный резистор и клеммная колодка устанавливаются на плату в соответствии с маркировкой. Полярные компоненты и транзисторы необходимо ориентировать точно по монтажной схеме.[1] Такой формат позволяет отработать чтение номиналов, аккуратную пайку и проверку собранного узла.
Подойдёт / не подойдёт
Подойдёт
- для практики пайки компонентов с выводным монтажом;
- для уроков, технических кружков и домашних опытов с электроникой;
- для наглядной демонстрации реакции электронной схемы на приближение металла;
- для пользователя, у которого есть паяльник, базовые инструменты и источник 3–5 В DC.
Не подойдёт
- как готовый к работе прибор без сборки и настройки;
- для профессионального поиска монет, металлолома или предметов в грунте;
- для определения вида металла или точного измерения расстояния до него;
- для поиска скрытой проводки, арматуры перед сверлением или других задач, где ошибка может привести к повреждению или травме.
Примеры применения
Учебный проект по пайке
Соберите функциональное устройство из дискретных компонентов, проверьте монтаж и настройте порог срабатывания.
Сравнение металлических предметов
Подносите монету, ключ или более крупную металлическую пластину к одинаково настроенной плате и сравнивайте расстояние стабильного срабатывания, не делая выводов о точном типе металла.
Демонстрация бесконтактной реакции
Используйте MDS-60 на столе как наглядный пример того, как изменение условий возле катушки преобразуется в световой и звуковой сигнал.
Сборка, подключение и настройка
Проверьте компоненты
До пайки сверьте номиналы и количество деталей. Отдельно определите полярность светодиода и электролитического конденсатора, а также ориентацию транзисторов.
Выполните монтаж
Устанавливайте детали по маркировке платы, начиная с низкопрофильных компонентов. После пайки обрежьте лишние выводы и проверьте, нет ли непропаянных контактов и перемычек из припоя.[1]
Подключите питание
Подайте 3–5 В DC на клеммную колодку с соблюдением полярности. Для автономного питания можно использовать отдельный отсек на три элемента AA, который обеспечивает 4,5 В.
Настройте порог
Уберите металлические предметы от катушки, включите плату и медленно отрегулируйте подстроечный резистор до стабильного состояния без сигнала. Затем поднесите контрольный металлический предмет и при необходимости скорректируйте чувствительность.
Ограничения и безопасность
Не превышайте 5 В
Подавайте только 3–5 В постоянного тока и проверяйте полярность до включения. Повышенное напряжение или обратное подключение могут повредить компоненты.
Безопасность при пайке
Паяйте при отключённом питании на устойчивой негорючей поверхности, используйте подставку для паяльника и защитные очки, проветривайте рабочее место и не прикасайтесь к нагретому жалу.
Дальность не гарантируется для каждого предмета
Максимальное значение до 6 см не означает одинаковый результат для монеты, гвоздя и крупной пластины. Размер, форма, положение предмета, настройка и окружающие металлические конструкции влияют на срабатывание.
Не используйте для критически важных проверок
MDS-60 является учебным конструктором. Не полагайтесь на него при проверке безопасности, поиске проводки перед сверлением или других работах, где пропущенный металлический объект может причинить вред.
Защитите открытую плату
Не кладите включённую плату на металлическую или влажную поверхность. При выборе корпуса ориентируйтесь на размер 87 × 61 мм и оставьте место для клеммы, выключателя и доступа к регулятору.
FAQ
MDS-60 поставляется уже собранным?
Нет. Это DIY-конструктор: компоненты необходимо установить на плату, припаять, проверить и настроить.
Какой источник питания нужен?
Необходим источник постоянного тока 3–5 В. Подойдёт стабилизированный источник питания в этом диапазоне или отсек на три элемента AA с напряжением 4,5 В; в любом случае соблюдайте полярность.
Всегда ли металл обнаруживается на расстоянии 6 см?
Нет. До 6 см — это верхний предел при благоприятных условиях. Небольшие предметы необходимо подносить ближе, а результат меняется в зависимости от настройки и окружения.
Что проверить, если плата постоянно сигнализирует или не реагирует?
Сначала проверьте напряжение и полярность питания, правильность установки транзисторов, светодиода и электролитического конденсатора, качество пайки и отсутствие коротких замыканий. Затем уберите металл от катушки и повторно настройте подстроечный резистор.
Определяет ли MDS-60 тип металла?
Нет. Плата подаёт одинаковую световую и звуковую индикацию срабатывания и не имеет функции распознавания материала.
Инструменты для сборки
- Паяльная станция T12 — для монтажа компонентов на плату с регулировкой температуры.
- Антистатический пинцет LAIWANG — для позиционирования мелких деталей перед пайкой.
- Целлюлозная губка для жала — для очистки рабочей поверхности жала во время монтажа.
Документы и источники
- YiQi, MDS-60 Metal Detector Kit Instructions, Rev. 1.0, 17.10.2017 — монтаж, полярность компонентов, питание 3–5 В, настройка и условия обнаружения.
- ePanorama.net, Tomi Engdahl, Metal detector kit converted to Arduino sensor, 27.02.2018 — конструкция катушки, принцип срабатывания и работа регулятора чувствительности на MDS-60.
