Коротко про TP4056 Mini
TP4056 Mini — компактний модуль заряджання одного Li-ion акумулятора 1S із напругою повного заряду 4,2 В. Живлення подається через USB Type-C у межах 4,5–5,5 В, а максимальний струм заряджання становить 1 А.
Ключові характеристики
- Призначення
- заряджання одного Li-ion акумулятора 1S
- Контролер
- TP4056
- Вхідна напруга
- 4,5–5,5 В DC
- Вхідний роз’єм
- USB Type-C
- Максимальний струм заряджання
- 1 А
- Напруга завершення заряду
- 4,2 ± 0,05 В
- Алгоритм заряджання
- CC/CV
- Поріг відсікання розряду
- 2,9 ± 0,05 В
- Максимальний струм розряду
- 1,2 А
- Захисні функції
- від перезаряду та короткого замикання
- Індикація
- червоний LED — заряджання; синій LED — заряд завершено

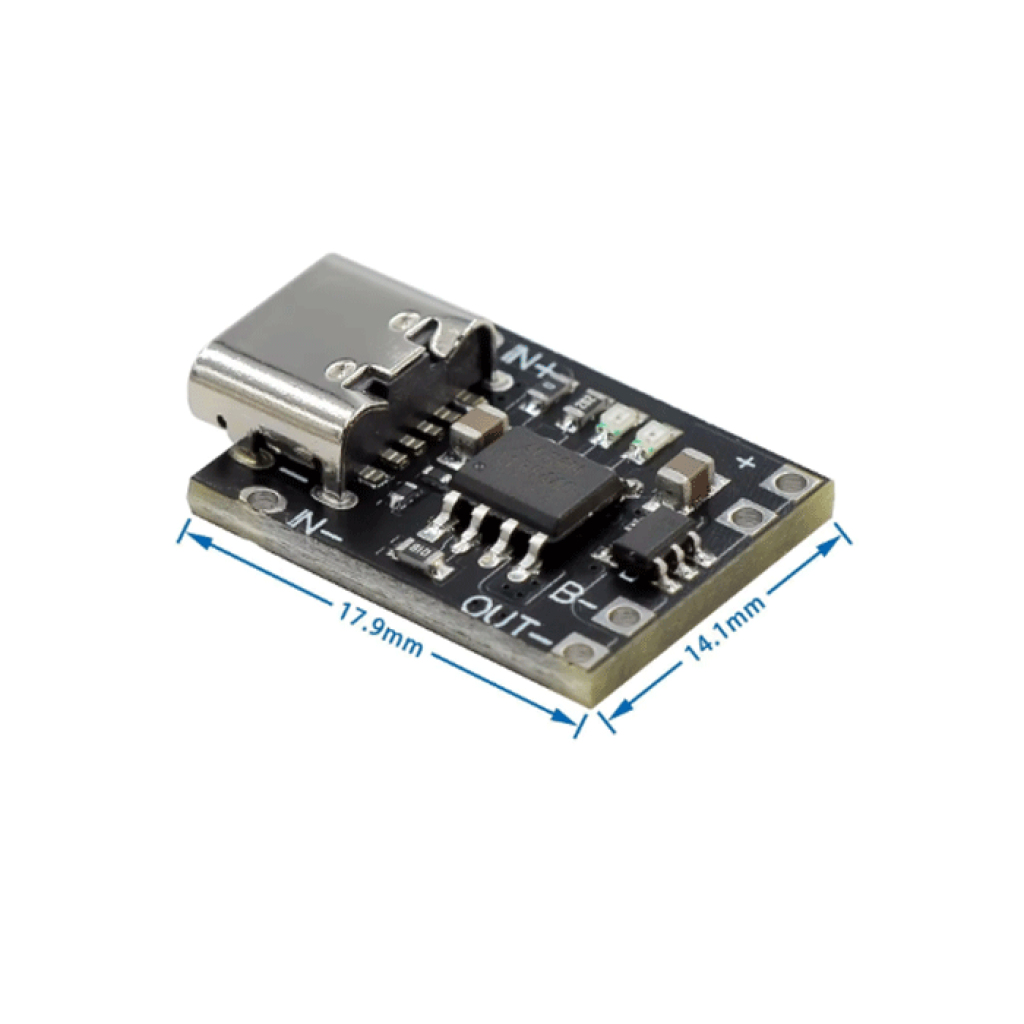

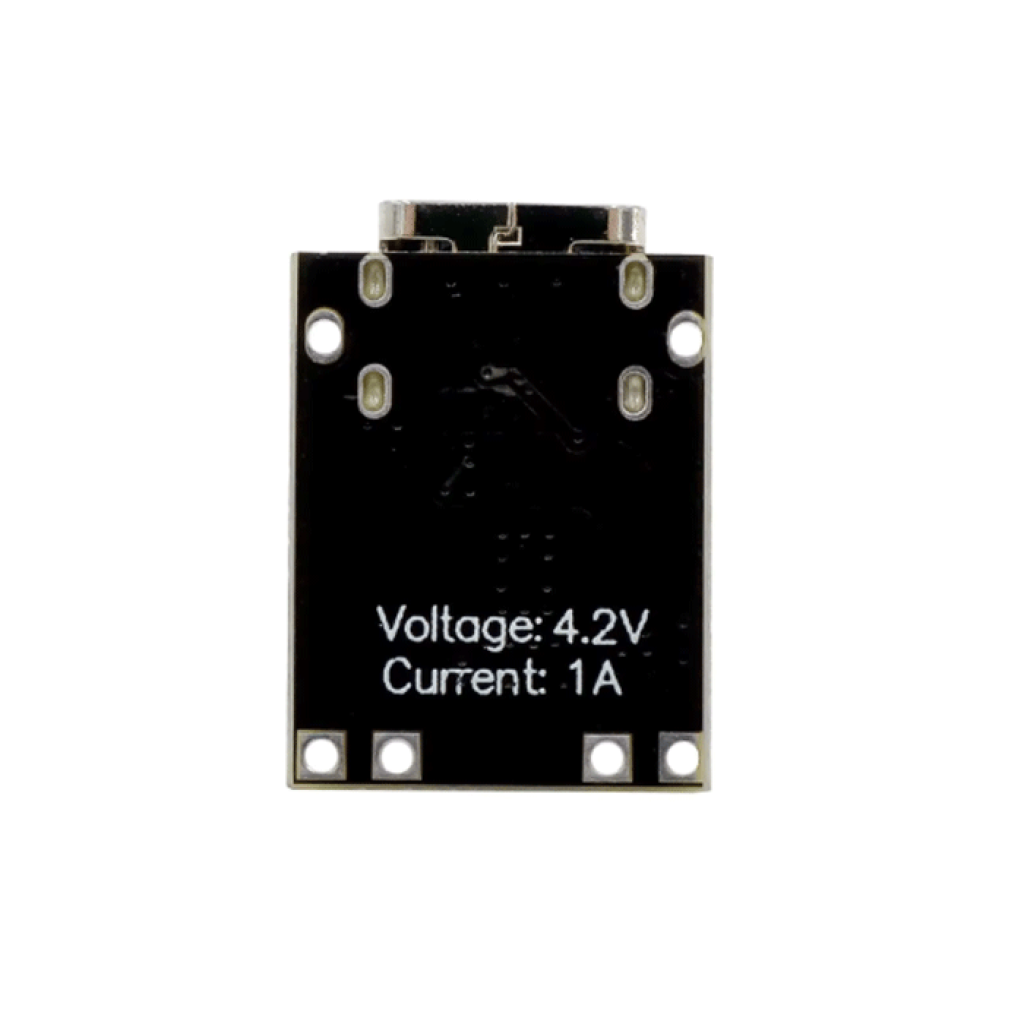

- Розміри плати
- 18 × 14 мм
Детальний опис та особливості
Зарядний цикл CC/CV
Контролер TP4056 спочатку заряджає акумулятор у режимі стабілізації струму, а поблизу 4,2 В переходить до стабілізації напруги. Цикл завершується після зменшення зарядного струму приблизно до однієї десятої від установленого значення.[1]
Модуль призначений для акумулятора з напругою повного заряду 4,2 В. Він не підходить для LiFePO4, LiHV або послідовної батареї 2S і більше, оскільки для них потрібні інші напруга завершення заряду або схема контролю секцій.
Струм і тепловий режим
TP4056 є лінійним зарядним контролером, тому частина енергії перетворюється на тепло. Значення 1 А є максимальною межею, а фактичний струм залежить від джерела живлення, напруги акумулятора, монтажу та охолодження. За нагрівання контролер автоматично зменшує зарядний струм.[1]
Акумулятор повинен допускати заряджання струмом, установленим на платі. Для малих або невідомих елементів не слід вважати 1 А безпечним лише через сумісну напругу.
Захист і живлення навантаження
Контур захисту відсікає розряд за напруги 2,9 ± 0,05 В і обмежує аварійні режими, зокрема перезаряд та коротке замикання. Максимальний струм розряду 1,2 А не слід трактувати як рекомендований тривалий струм для будь-якого корпусу, акумулятора або проводів.
TP4056 Mini не формує стабілізовані 5 В на виході. Напруга навантаження визначається станом акумулятора, а для електроніки з фіксованою робочою напругою потрібен окремий DC-DC перетворювач. Окремий power-path не заявлений, тому постійне навантаження під час заряджання може заважати коректному завершенню циклу.
Підійде / не підійде
Підійде
- для одного Li-ion акумулятора 18650 у конфігурації 1S;
- для Li-ion елемента іншого формату, якщо він заряджається до 4,2 В і допускає встановлений струм;
- для компактного зарядного вузла в датчику, контролері, ліхтарику або іншому портативному пристрої;
- для живлення зарядної частини від стабілізованих 5 В через USB Type-C.
Не підійде
- для LiFePO4, LiHV, Ni-MH та акумуляторів з іншою напругою завершення заряду;
- для послідовних батарей 2S, 3S або більшої кількості секцій;
- як готовий powerbank зі стабілізованим виходом 5 В;
- для навантаження зі струмом понад 1,2 А;
- для безшовного резервного живлення або одночасного заряджання й роботи без окремої схеми power-path.
Приклади застосування
Плата може заряджати знімний акумулятор 18650 у конфігурації 1S. Акумулятор, контакти та проводи підбирають за допустимими струмами заряджання й навантаження.
Модуль можна вбудувати в пристрій із живленням від одного Li-ion елемента. Якщо електроніці потрібні стабільні 3,3 В або 5 В, між акумулятором і навантаженням додають відповідний перетворювач.
TP4056 Mini підходить як зарядна частина малопотужного акумуляторного світильника, якщо драйвер світлодіодів сумісний із напругою 1S і загальний струм не перевищує можливості плати та акумулятора.
Підключення

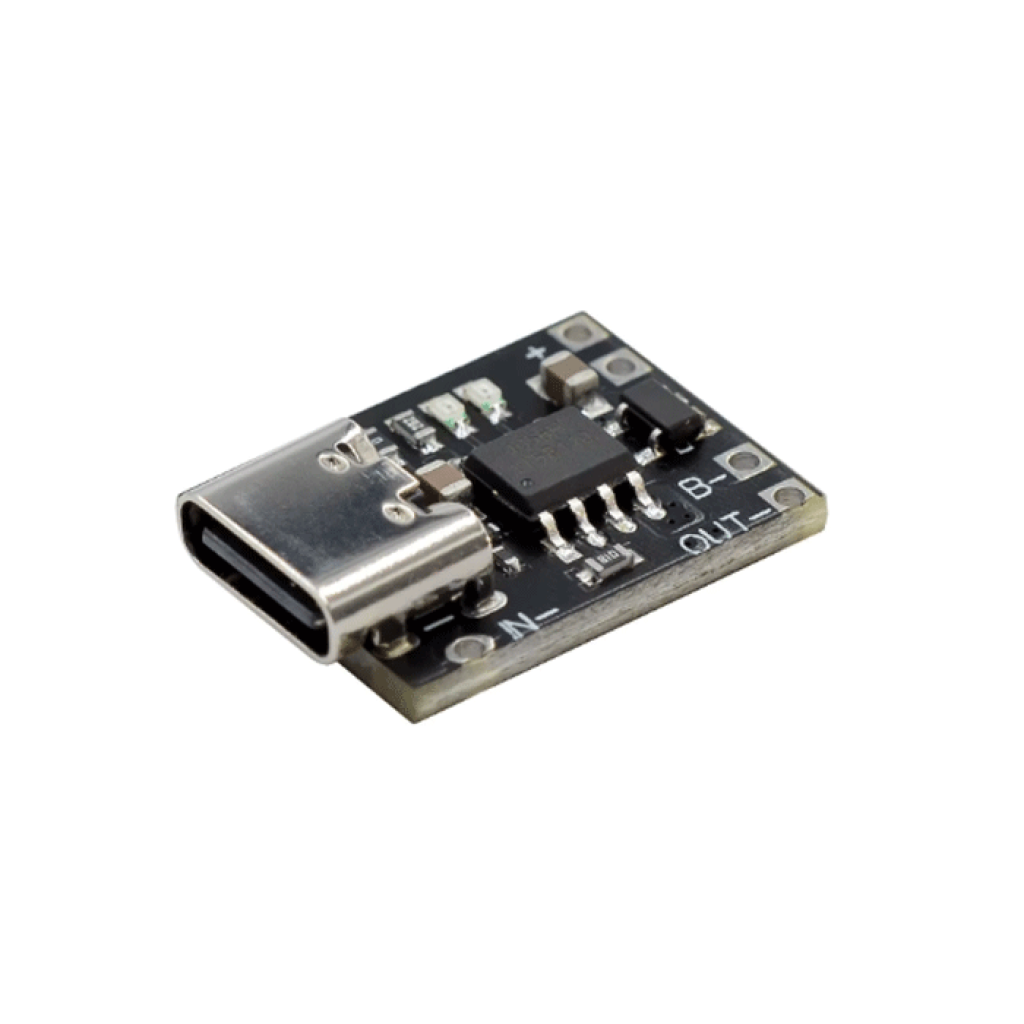

Звірте маркування контактів

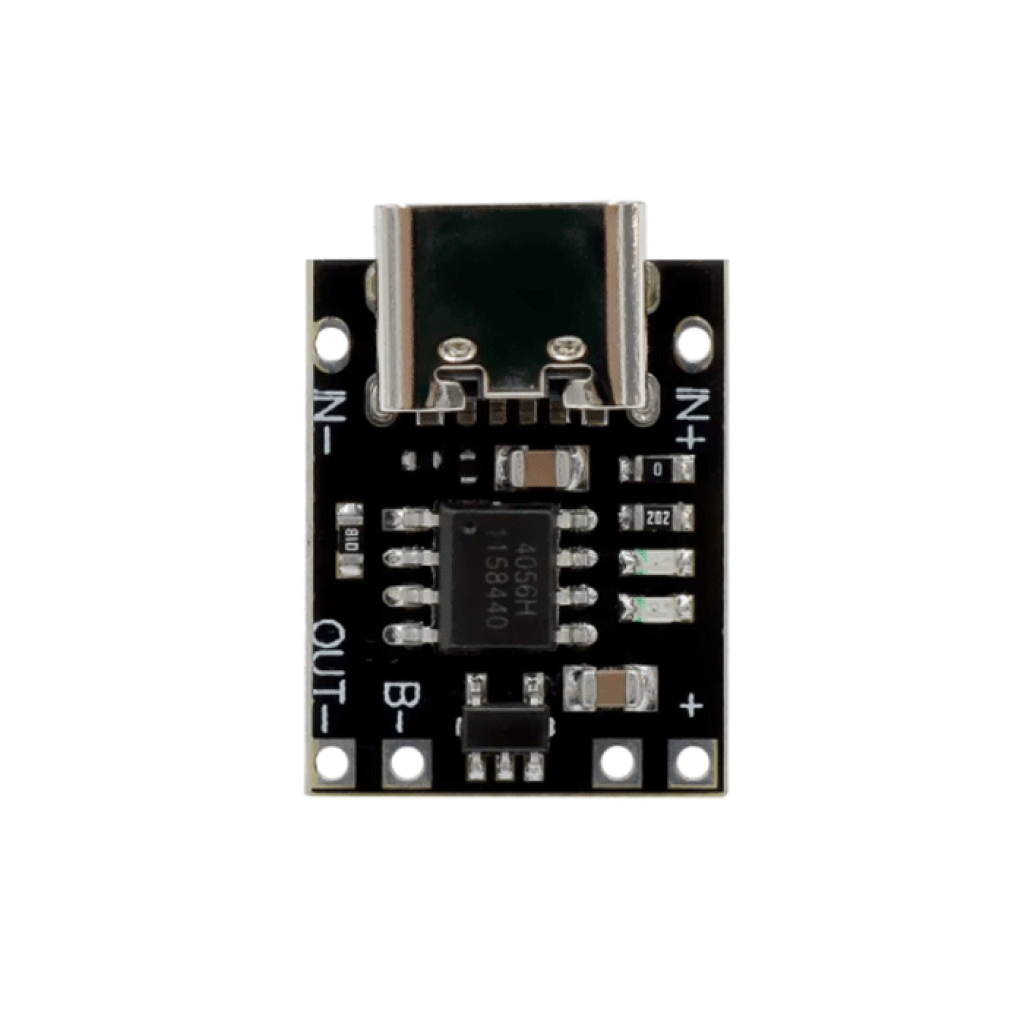

Виконуйте монтаж на знеструмленій платі. Не переносіть розводку з візуально схожого модуля: знайдіть позначення акумулятора, виходу та полярності саме на цій платі.
Підключіть один акумулятор 1S
З’єднайте «+» і «−» Li-ion акумулятора з відповідними батарейними майданчиками. Перед паянням перевірте полярність мультиметром.
Під’єднайте навантаження
Якщо батарейні та захищені вихідні контакти позначені окремо, навантаження підключайте до вихідних майданчиків відповідно до маркування плати. Не перевищуйте 1,2 А.
Подайте вхідне живлення
Підключіть через USB Type-C стабілізоване джерело в межах 4,5–5,5 В. Не подавайте на модуль підвищені напруги 9 В, 12 В або 20 В.
Перевірте перший цикл
Контролюйте індикацію, зарядний струм і нагрівання плати та акумулятора. Червоний LED показує заряджання, синій — завершення циклу.
Обмеження та безпека
Лише Li-ion 1S із зарядом до 4,2 В
Не підключайте LiFePO4, LiHV або послідовну батарею 2S і більше. Невідповідна напруга заряджання може пошкодити акумулятор і створити небезпечний тепловий режим.
Не допускайте переполюсування та короткого замикання
Захист від зворотної полярності не заявлений. До подавання живлення перевірте «+» і «−», ізолюйте відкриті провідники та не використовуйте пошкоджений, деформований або перегрітий акумулятор.
1 А підходить не кожному акумулятору
Максимальний струм модуля не є універсальним рекомендованим струмом. Використовуйте акумулятор, документація якого прямо допускає такий режим, або оберіть зарядний модуль із меншим струмом.
Модуль не замінює power-path
Не використовуйте TP4056 Mini як готовий UPS або контролер безперервного живлення. Для пристрою, який повинен працювати під час заряджання, потрібна окрема перевірена схема розподілу живлення.
Передбачте відведення тепла
Не закривайте плату теплоізоляційними матеріалами та не плануйте максимальний струм без перевірки в готовому корпусі. За помітного нагрівання знеструмте вузол і перевірте акумулятор, джерело, контакти та монтаж.
Аксесуари та альтернативи
Для знімного акумулятора 18650 можна використати батарейний відсік 18650 у виконанні 1S1P.
Якщо потрібні заряджання 1S і стабілізований вихід 5 В на одній платі, розгляньте контролер MH-CD42 з урахуванням його powerbank-логіки та поведінки з малим навантаженням.
Для іншої хімії або кількості секцій оберіть відповідний зарядний модуль: SK3624 для LiFePO4 1S, модуль Type-C для Li-ion 2S або модуль Type-C для Li-ion 3S.
FAQ
Чи можна заряджати акумулятор 18650?
Модуль підходить для одного Li-ion 18650 із напругою повного заряду 4,2 В. Перед підключенням перевірте допустимий зарядний струм конкретного елемента.
Чи завжди струм заряджання становитиме 1 А?
Струм 1 А є максимальною межею. Фактичне значення залежить від джерела, акумулятора, етапу зарядного циклу та температури контролера.
Чи є на виході стабільні 5 В?
TP4056 Mini не підвищує напругу акумулятора до 5 В. Для 5-вольтового навантаження потрібен окремий підвищувальний перетворювач або контролер powerbank.
Чи можна одночасно заряджати акумулятор і живити пристрій?
Модуль не має заявленого окремого power-path. Постійне навантаження може заважати визначенню завершення заряду, тому для такого режиму потрібен спеціалізований контролер або перевірена схема розподілу живлення.
Що показують світлодіоди?
Червоний LED показує активне заряджання, а синій — завершення зарядного циклу.
Документи та джерела
- Shenzhen TPOWER Semiconductor, TP4056 1A lithium battery charger, V1.3 — алгоритм CC/CV, завершення заряджання, програмування струму та теплове регулювання контролера.
