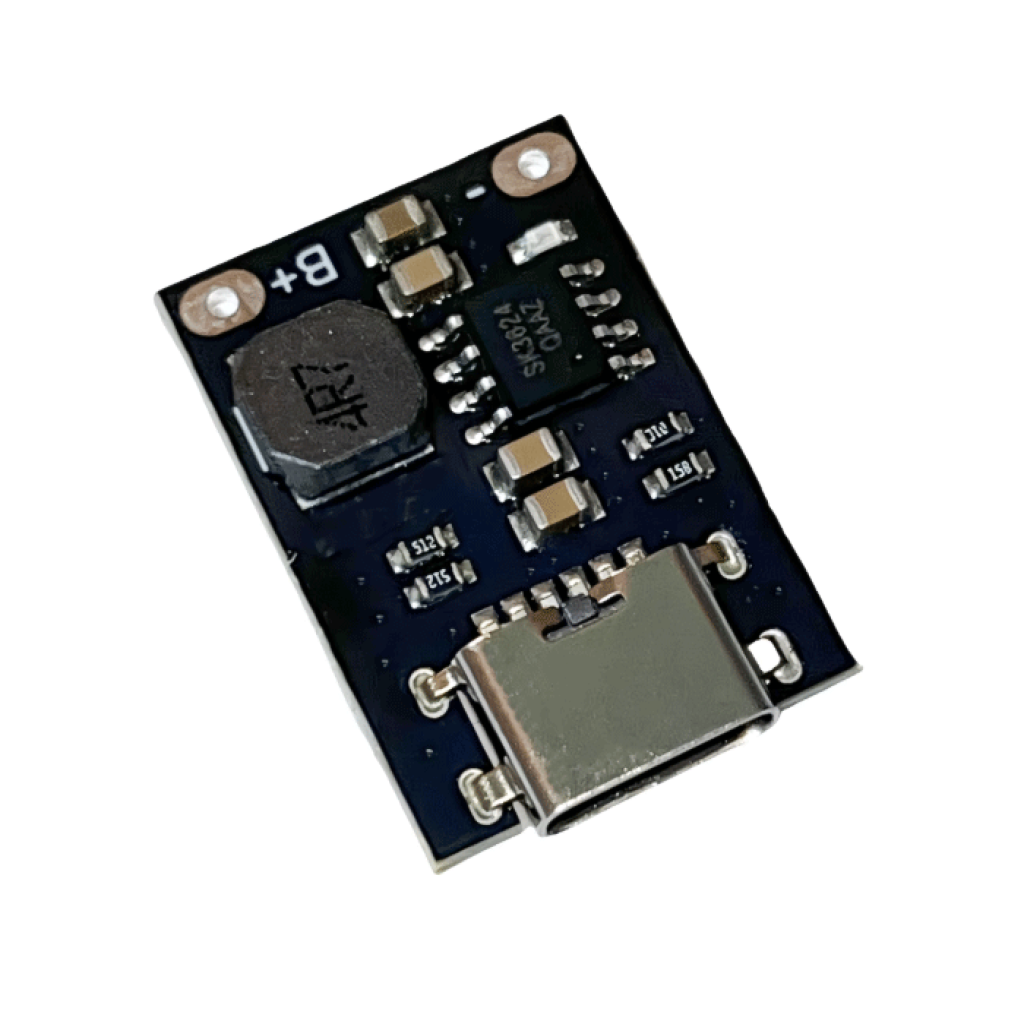

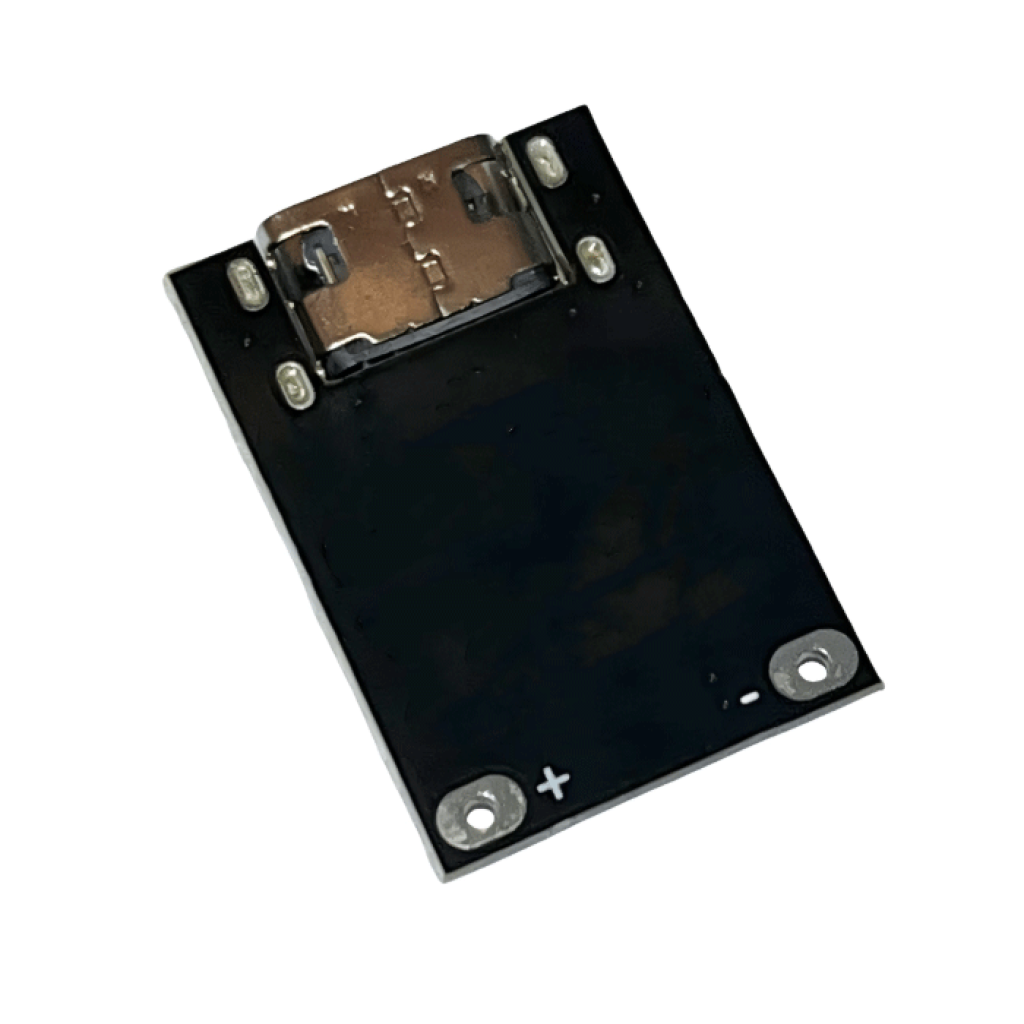

SK3624 Контролер заряду LiFePO4 1S 3.6V 2.4A з BMS Type-C

В наявності

Код товару: 1670

49.00 грн

Знайшли дешевше?

-Тип акумулятора-:LiFePO4 (літій-залізо-фосфатний)

-Вхідна напруга-:4,5–5,5 В

-Напруга відсікання заряду-:3,6 В

-Максимальний струм-:2,4 А (струм заряду)

-Чіп-:SK3624

-Розміри-:23 × 16 × 3,2 мм

-Функції-:Лише заряджання; без керування розрядом

-Кількість акумуляторів-:1 комірка (1S)

-Індикація-:Блимає — заряджання; світиться постійно — заряд завершено

-Вхідний інтерфейс-:USB Type-C

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 55 ₴

Meest Пошта

від 80 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

SK3624 Контролер заряду LiFePO4 1S 3.6V 2.4A з BMS Type-C

Код товару: 1670

49.00 грн

Опис

Коротко про SK3624

SK3624 — синхронний понижувальний зарядний модуль для акумулятора LiFePO4 1S. Плата приймає живлення 4,5–5,5 В через USB Type-C, завершує заряд за напруги 3,6 В і підтримує зарядний струм до 2,4 А.

Модуль виконує лише заряджання: він не керує розрядом навантаження та не замінює BMS із захистом акумулятора під час розряду.

Ключові характеристики

Тип акумулятора: LiFePO4, конфігурація 1S
Вхідна напруга: 4,5–5,5 В
Вхід: USB Type-C
Напруга завершення заряду: 3,6 В
Максимальний струм заряду: до 2,4 А
Функція плати: заряджання без керування розрядом
Розміри плати: 23 × 16 × 3,2 мм
Індикація: блимання під час заряджання, постійне світіння після завершення

Детальний опис та особливості

Призначення модуля

SK3624 знижує вхідну напругу USB до рівня, потрібного для заряджання однієї послідовної групи LiFePO4. Фіксована напруга завершення заряду 3,6 В визначає сумісність саме з цією хімією акумулятора; плата не призначена для Li-ion або Li-pol елементів із напругою повного заряду 4,2 В.

Струм і джерело живлення

Значення 2,4 А є максимальною можливістю модуля, а не гарантованим струмом упродовж усього циклу. Фактичний струм залежить від можливостей USB-джерела та кабелю, стану акумулятора, опору з’єднань і температури плати. Допустимий струм заряду самого акумулятора не можна перевищувати.

Межі функціональності

Плата має окреме вузьке призначення — заряджання LiFePO4 1S. Для живлення навантаження, відсікання за глибокого розряду, захисту кола навантаження та побудови павербанка потрібні окремі вузли, підібрані під акумулятор і споживач.

Приклади застосування

Портативний світильник або датчик

Модуль можна використати як зарядний вузол для пристрою з LiFePO4 1S, якщо коло навантаження має окремий захист від глибокого розряду.

Вбудований зарядний порт

Плата додає вхід USB Type-C до саморобного пристрою з відповідним LiFePO4-акумулятором, коли зарядне коло та коло живлення навантаження спроєктовані окремо.

Стендовий зарядний вузол

SK3624 підходить для заряджання LiFePO4 1S у макеті або сервісному пристрої з перевіреною полярністю, надійними контактами та обмеженням струму відповідно до акумулятора.

Підійде / не підійде

Підійде

для LiFePO4-акумулятора в конфігурації 1S;
для додавання заряджання через USB Type-C;
для компактних пристроїв, у яких захист розряду реалізовано окремо;
коли акумулятор допускає обраний зарядний струм.

Не підійде

для Li-ion, Li-pol, свинцево-кислотних та інших типів акумуляторів;
для батарей 2S і з більшою кількістю послідовних груп;
як самостійна BMS для захисту під час розряду;
як готовий павербанк, UPS або керований вихід живлення для навантаження;
для подавання на вхід напруги понад 5,5 В.

Підключення

Перевірте акумулятор
Переконайтеся, що використовується LiFePO4 1S і виробник акумулятора допускає потрібний струм заряду.
Зіставте полярність
За відключеного USB-живлення під’єднайте акумулятор відповідно до позначень «плюс» і «мінус» на платі. Перед увімкненням перевірте з’єднання мультиметром.
Ізолюйте монтаж
Закріпіть дроти та закрийте відкриті провідні ділянки, щоб уникнути випадкового короткого замикання.
Подайте вхідне живлення
Підключіть через USB Type-C джерело з вихідною напругою в межах 4,5–5,5 В. Для роботи поблизу максимального струму потрібні відповідні джерело, кабель і провідники.

Обмеження та безпека

Не допускайте переполюсування

Зворотне підключення акумулятора може пошкодити модуль. Перевіряйте полярність до подавання USB-живлення.

Потрібен окремий захист розряду

SK3624 не від’єднує навантаження за глибокого розряду. Для пристрою з постійно підключеним споживачем використовуйте окрему BMS, сумісну з LiFePO4 1S.

Дотримуйтеся межі вхідної напруги

USB Type-C тут є вхідним роз’ємом, але на плату можна подавати лише 4,5–5,5 В. Не використовуйте підвищені напруги швидкого заряджання.

Залишайте температурний запас

За великого зарядного струму забезпечте вентиляцію та контролюйте нагрів. Якщо плата, дроти або контакти помітно перегріваються, відключіть живлення й перевірте монтаж та допустимий струм акумулятора.

FAQ

Чи можна заряджати Li-ion або Li-pol акумулятор?

Ні. SK3624 у цій модифікації призначений для LiFePO4 1S із завершенням заряду за 3,6 В.

Чи є модуль повноцінною BMS?

Ні. Плата керує заряджанням, але не забезпечує захист акумулятора під час розряду та не керує виходом навантаження.

Чи завжди струм заряду становитиме 2,4 А?

Ні. Це максимальне значення; реальний струм визначають джерело, кабель, акумулятор, з’єднання, температура та поточний етап заряджання.

Чи можна одночасно живити навантаження від цієї плати?

SK3624 не є модулем заряджання-розряджання або UPS. Для навантаження потрібне окреме коло живлення та захисту, розраховане під конкретний споживач.

Альтернатива

Якщо потрібен зарядний модуль із режимами Li-ion і LiFePO4 та можливістю налаштувати струм, розгляньте контролер TP5000 для Li-ion / LiFePO4. Потрібні режим і струм задаються конфігурацією плати.

Type-C

Характеристики

-Основні-

-Тип акумулятора-

LiFePO4 (літій-залізо-фосфатний)

-Вхідна напруга-

4,5–5,5 В

-Напруга відсікання заряду-

3,6 В

-Максимальний струм-

2,4 А (струм заряду)

-Чіп-

SK3624

-Додаткові-

-Розміри-

23 × 16 × 3,2 мм

-Функції-

Лише заряджання; без керування розрядом

-Кількість акумуляторів-

1 комірка (1S)

-Індикація-

Блимає — заряджання; світиться постійно — заряд завершено

-Вхідний інтерфейс-

USB Type-C

Відгуки

Відгуків про цей товар ще не було.

Немає відгуків про цей товар, станьте першим, залиште свій відгук.

Питання та відповіді

Додайте питання, і ми відповімо найближчим часом.

Немає питань про даний товар, станьте першим і задайте своє питання.

Інструкція

SK3624 Контролер заряду LiFePO4 1S 3.6V 2.4A (USB Type-C)

Високоефективний зарядний модуль для однієї комірки LiFePO4. Живлення від USB Type-C (5V).

1. Ідентифікація та основні компоненти

Модуль SK3624 — спеціалізований контролер для зарядки однієї LiFePO4-комірки (1S). Працює від 5V через USB Type-C, забезпечує завершення заряду при 3.6V, максимальний зарядний струм до 2.4A, типовий ККД до 92%. Має світлодіодну індикацію стану. Увага: модуль виконує лише заряд; для захисту від глибокого розряду потрібна зовнішня BMS.

flowchart LR
      %% стилі
      classDef pin fill:#fff9db,stroke:#c9a400,stroke-width:1px;
      classDef note fill:#f8f9fa,stroke:#ced4da,stroke-dasharray:3 3;

      subgraph MOD["SK3624 — вигляд умовний (верх)"]
        C["USB Type-C порт"]:::note
        VBUS["VBUS (5V вхід)"]:::pin
        GND["GND (вхід/загальний)"]:::pin
        BPLUS["B+ (до акумулятора +)"]:::pin
        BMINUS["B− (до акумулятора −)"]:::pin
        LED["LED індикація (заряд/повний)"]:::note
      end

      C --- VBUS
      C --- GND

1.1 Призначення виводів

Вивід	Призначення	Примітка
VBUS	Вхід живлення	5V від USB Type-C адаптера/павербанка
GND	Земля	Спільна земля входу/акумулятора
B+	Плюс акумулятора	LiFePO4 1S (номінал 3.2V, повний заряд 3.6V)
B−	Мінус акумулятора	LiFePO4 1S

2. Схема підключення

flowchart TD
      classDef p fill:#e3f2fd,stroke:#1e88e5,stroke-width:1px;
      classDef b fill:#e8f5e9,stroke:#43a047,stroke-width:1px;

      subgraph SRC["USB 5V джерело (адаптер / павербанк)"]
        S5["5V"]:::p
        SG["GND"]:::p
      end

      subgraph M["Модуль SK3624"]
        MV["VBUS (вхід)"]:::p
        MG["GND"]:::p
        MBP["B+"]:::p
        MBM["B−"]:::p
      end

      subgraph BAT["LiFePO4 акумулятор 1S (3.2V ном.)"]
        BP["+"]:::b
        BM["−"]:::b
      end

      S5 --> MV
      SG --> MG
      MBP --> BP
      MBM --> BM

Для струмів до 2.4A використовуйте короткі дроти достатнього перерізу та якісний кабель USB-C. Це зменшує падіння напруги й нагрів.

Модуль не містить схеми захисту від надмірного розряду. Обов’язково використовуйте зовнішню BMS з порогами для LiFePO4 або контролюйте напругу навантаження.

3. Програмні/апаратні налаштування

Налаштування відсутні — це готовий зарядний модуль CC/CV для LiFePO4 1S з відсіченням на 3.6V. Для коректної роботи забезпечте стабільні 5V на вході (USB Type-C без PD достатньо).

4. Індикація

Блимає — йде заряд.
Світиться постійно — повний заряд (перехід у CV/термінацію).

5. Параметри та розрахунки

5.1 Живлення

Вхідна напруга: 4.5–5.5V (USB Type-C, без PD)

5.2 Струм та ККД

Макс. зарядний струм: до 2.4A
Типовий ККД: до 92%

5.3 Діапазони температур

Робота модуля: типово −20…+60°C (залежить від охолодження/оточення)

6. Покрокова інструкція

Переконайтесь, що встановлено LiFePO4 1S (не Li-ion 3.7/4.2V).
Припаяйте/під’єднайте акумулятор до B+ та B− (дотримуйтеся полярності).
Під’єднайте USB Type-C 5V (адаптер 2–3A або павербанк з добрим кабелем).
Перевірте індикацію (блимає → заряд; світиться постійно → повний).
За потреби інтегруйте зовнішню BMS для захисту від розряду/КЗ/перевантаження.

7. Обмеження та граничні параметри

Параметр	Мін.	Тип.	Макс.	Одиниця
Вхідна напруга (VBUS)	4.5	5.0	5.5	V
Струм заряду	—	—	2.4	A
Напруга відсічення	—	3.6	—	V
Струм очікування	—	< 0.002	—	mA
Габарити	16 × 23 × 3.2			мм

8. Практичні поради

Для LiFePO4 доцільно припиняти спроби «вимірювати струм послідовно мультиметром» у силовому колі: шунт приладу додає опір (burden voltage) і спотворює процес заряду. Краще використовуйте кліщі постійного струму або прецизійний шунт зі спеціалізованим вимірювачем.

Якщо акумулятор «не добирає» до 3.6V — перевіряйте падіння на кабелі USB-C та дротах до B+/B−; за потреби зменшуйте довжину/збільшуйте переріз.

10. Джерела та посилання

LiFePO4: профіль заряду та 3.6V відсічення — Texas Instruments, App Note «Using the bq24650 to Charge LiFePO4 Battery» (SLUA565); «LiFePO4 Design Considerations». SLUA565, SLU AAR1
Приклад LiFePO4-зарядника від USB — TI BQ25070 (1-cell LiFePO4 linear charger), datasheet та EVM/реф-дизайн. Datasheet, EVM, TIDA-00053
USB Type-C (5V за замовчуванням, до 3A без PD) — USB-IF Spec R2.0; TI «Engineer’s Guide to USB-C»; ST огляд PD. USB-IF Spec, TI SLYY228, ST TA0357
Burden voltage (вимір струму мультиметром) — Keysight white paper; NI довідка; Fluke стаття. Keysight, NI, Fluke
Для порівняння: CN3791 (MPPT, сонячний заряд для Li-ion) — Consonance CN3791 datasheet. CN3791

Важливе зауваження: Характеристики наведені для модулів класу SK3624 з зарядом LiFePO4 1S від 5V USB-C. У різних партіях можливі відмінності (елементи, трасування, індикація). Перед використанням у відповідальних застосуваннях звіряйтесь з технічними документами, перевіряйте сумісність з акумулятором та дотримуйтесь електробезпеки.
